Volvo P6608101985 Подушка безопасности R7F701330A Распиновка OBDSTAR G3

OBDSTAR P50 и X300 Classic G3 поддерживают функцию сброса аварийного состояния модуля подушки безопасности SRS P6608101985 Volvo EX 30 2020-2025 гг.

Номер детали SRS: P6608101985

Процессор: заблокированный RH850 mcu R7F701330A

Устройство: OBDSTAR P50/G3 с адаптером P004+ MP001 + RH850.

Обновите подушку безопасности Volvo до последней версии. Для функции требуется сетевое подключение.

Выберите опцию Volvo P6608101985 (Bosch) R7F701330A.

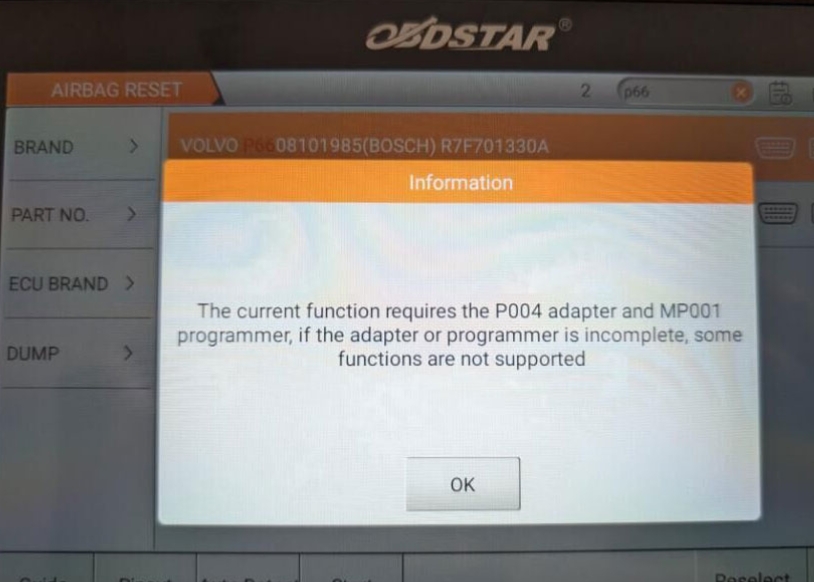

Для функции требуются как адаптер P004, так и программатор MP001.

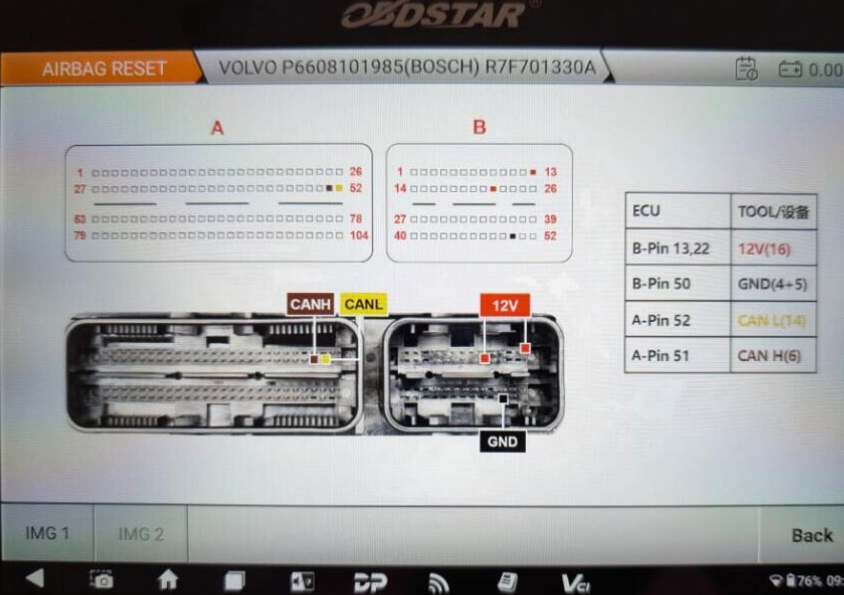

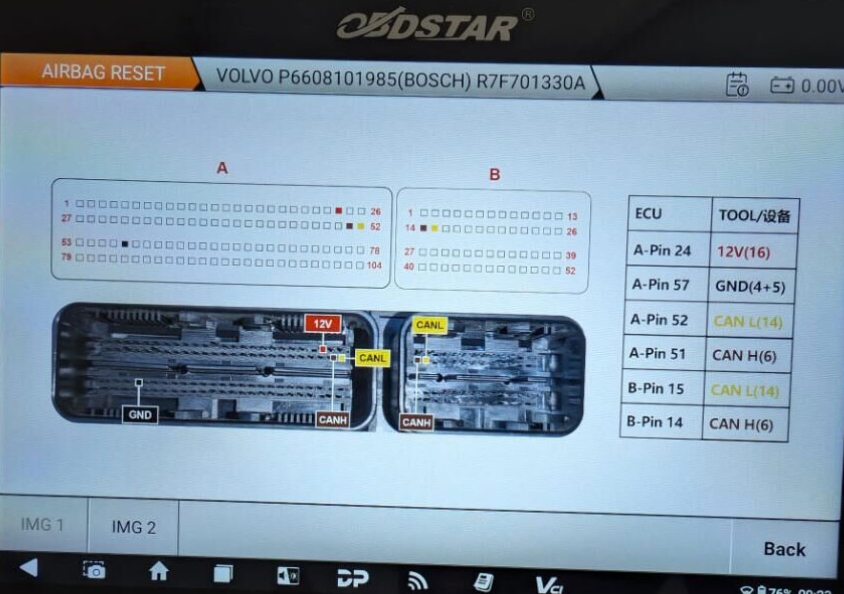

Некоторые пользователи сообщили, что не могут найти схему электропроводки для подушки безопасности Volvo R7F701330A. Вы можете увидеть распиновку под опцией выбора загрузки.

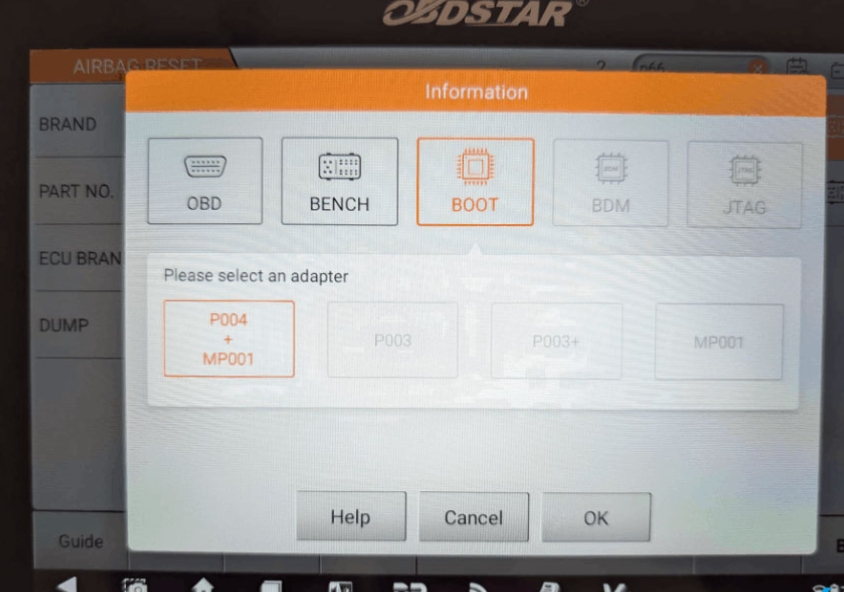

Если в режиме стенда нет схемы электропроводки, выберите режим загрузки – P004+ MP001. Вы можете увидеть инструкции и распиновку.

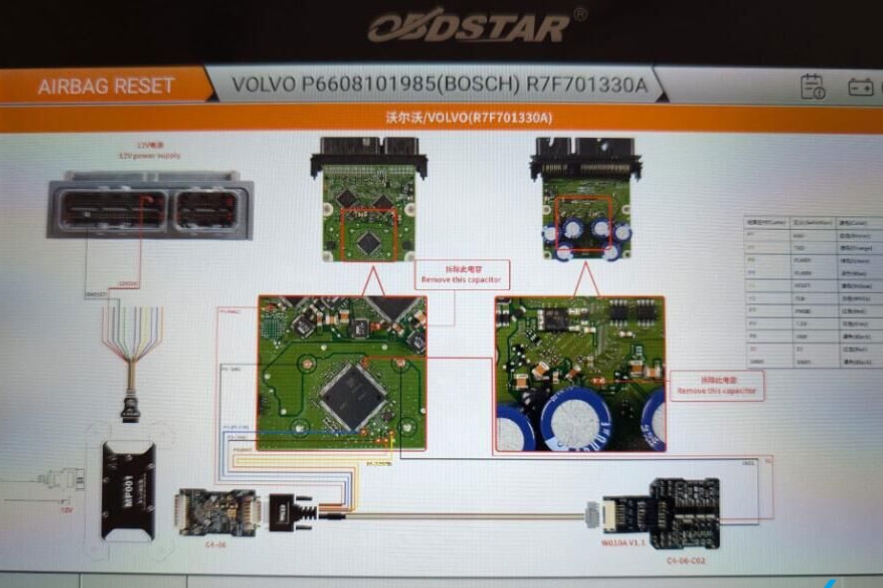

Чтобы прочитать эту подушку безопасности, вам нужно разобрать модуль подушки безопасности и подключиться к загрузочному соединению с комплектом RH850. Также необходимо удалить конденсаторы.

OBDSTAR также поддерживает очистку подушек безопасности для следующего номера детали с заблокированным RH850 mcu R7F701330A (требуется комплект MP001+ RH850).

P32315746

P32315799

P32387682

P32387683

P32387684

P6608101985
