Как разблокировать ЭБУ BMW MG1CS201 и MG1CS024 с помощью MagicMotorsport FLEX

Работа с новейшими блоками управления BMW – Bosch MG1CS201 (устанавливается на двигатели B48) и MG1CS024 (для двигателей B58) – требует специальной процедуры разблокировки при использовании инструмента Magic Motorsport FLEX. В этом руководстве подробно описан двухэтапный процесс: от первоначальной разблокировки через Boot Glitch на стенде до последующего перехода в стандартный режим Bench для чтения и записи.

Весь рабочий процесс состоит из двух основных фаз: сначала одноразовая аппаратная модификация и разблокировка в загрузочном режиме (с удалённой крышкой ЭБУ); затем, после успешного выполнения Boot Glitch, вы получаете доступ к ЭБУ через обычный режим Bench для всех последующих операций – повторное вскрытие корпуса не требуется.

Шаг 1 – Выбор протокола и идентификация

Запустите программное обеспечение FLEX. Убедитесь, что используется версия 8.0 или новее, так как более ранние релизы не поддерживают эти контроллеры Bosch MG1.

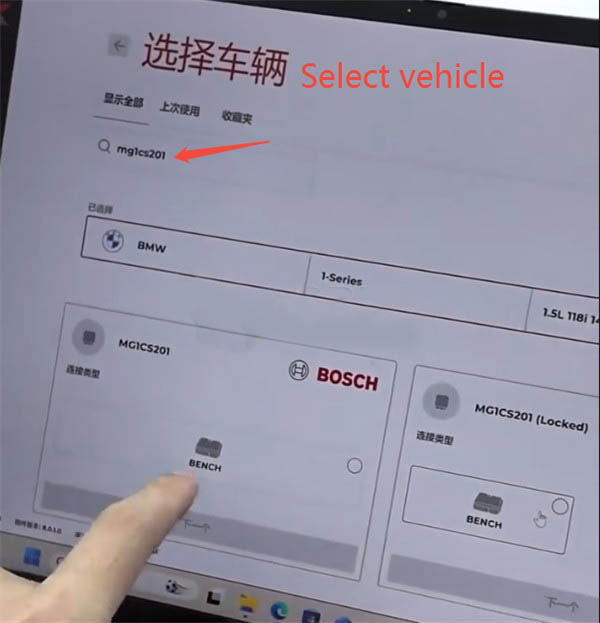

В строке поиска протоколов введите MG1CS201 или MG1CS024. Из результатов выберите вариант (LOCKED), соответствующий вашему ЭБУ:

• MG1CS201 (LOCKED) – для 4-цилиндровых двигателей B48
• MG1CS024 (LOCKED) – для 6-цилиндровых двигателей B58

Сначала необходимо выбрать Boot Mode. Стандартное чтение в режиме Bench недоступно до завершения начальной последовательности разблокировки – программа не позволит получить доступ через OBD/Bench до этого этапа.

Шаг 2 – Подготовка оборудования и настройка проводки

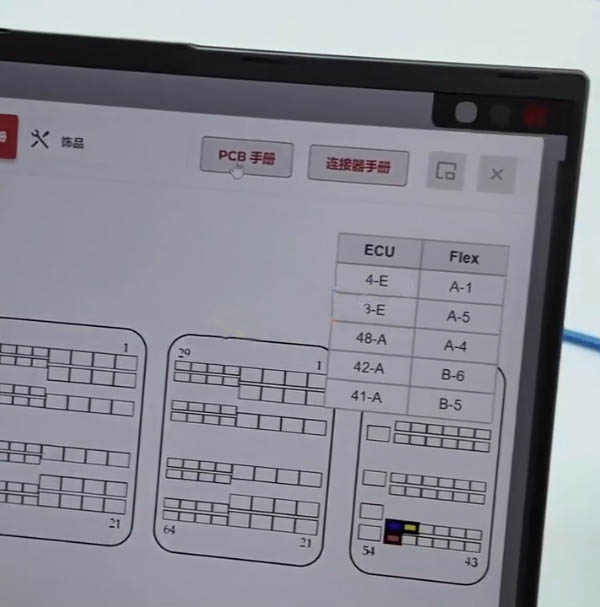

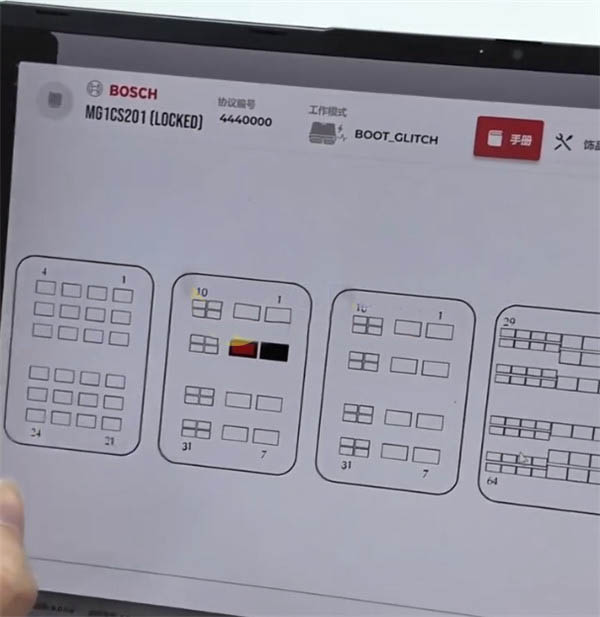

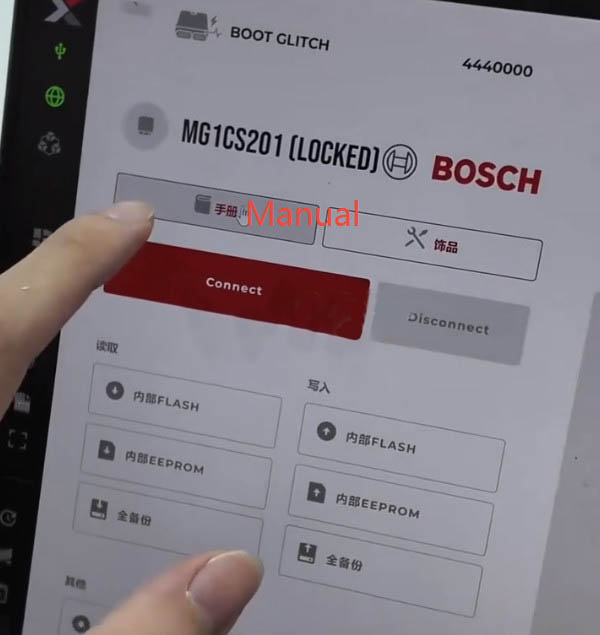

Откройте вкладку Manual в программе FLEX, чтобы просмотреть точную схему подключения для вашей версии двигателя (B48 и B58 имеют разные топологии плат и расположение резисторов).

Подключите стендовый источник питания (стабильное напряжение 12–14 В) и две линии CAN-шины, как указано на схеме.

Аккуратно снимите только верхнюю заднюю крышку ЭБУ – нижнюю часть корпуса не трогайте.

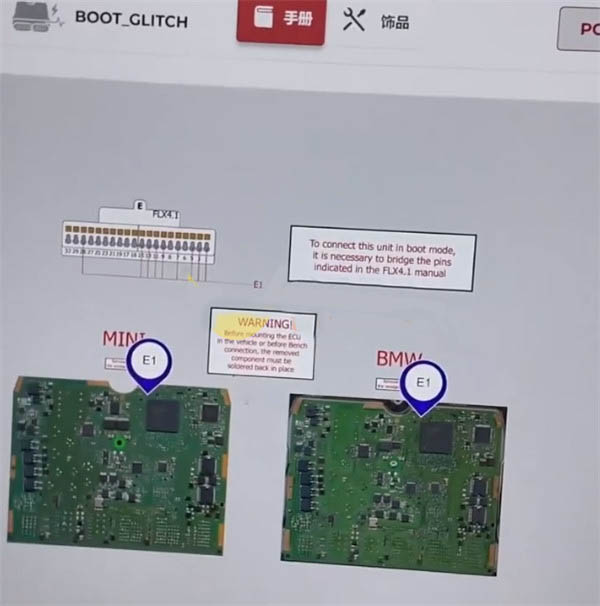

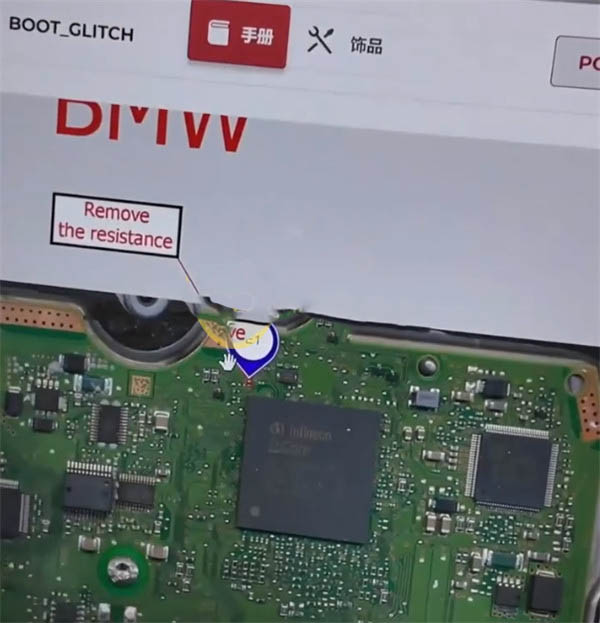

Критическая аппаратная модификация: Найдите небольшой SMD-резистор, указанный на схеме для вашей конкретной платы. Расположение резистора отличается для MG1CS201 и MG1CS024, а также различаются контактные площадки для пайки провода E1. С помощью тонкого паяльника полностью удалите этот резистор.

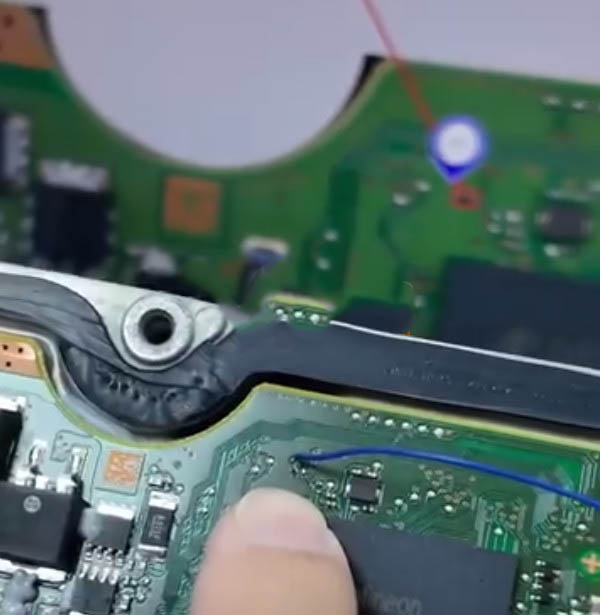

Затем припаяйте один провод E1 к соответствующей площадке на печатной плате. Этот провод будет подавать сигнал для Glitch-воздействия во время загрузочной последовательности.

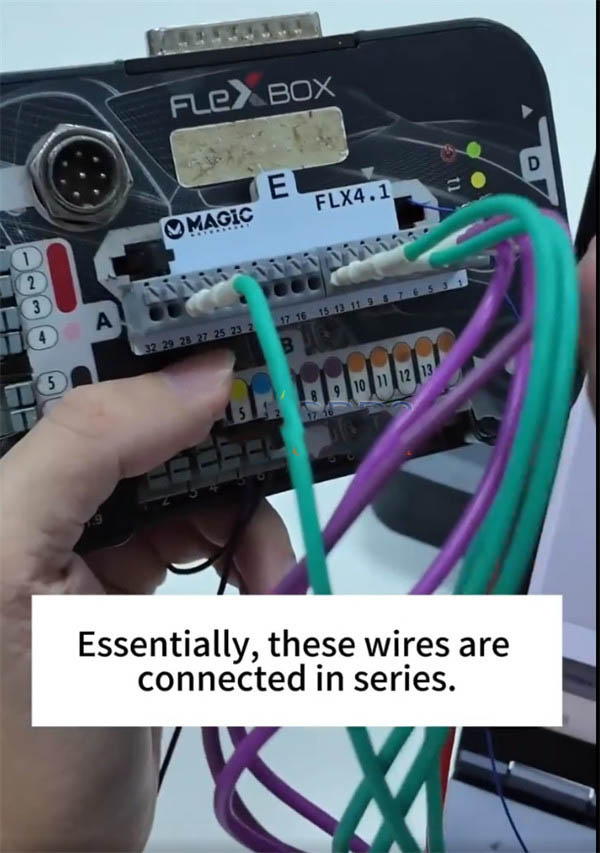

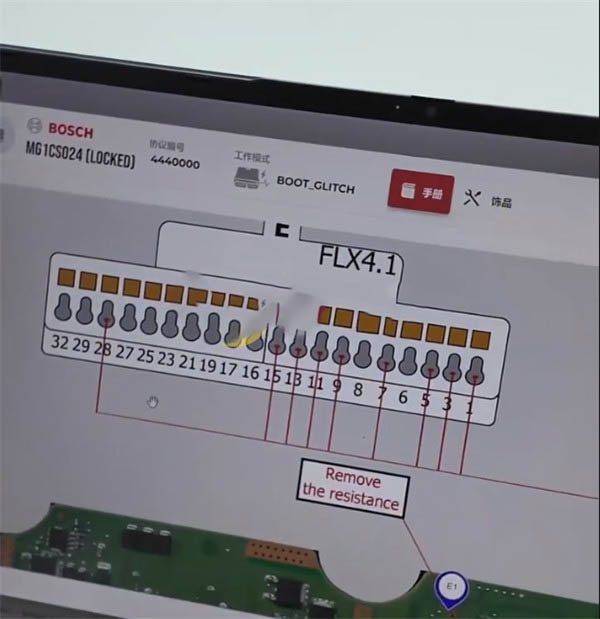

Теперь подключите жгут FLEX (или отдельные провода) к порту E в соответствии с назначением контактов – например, часто используются пины 15 и 28. Пропустите объединённый провод через провод E1 к плате, обеспечив надёжные соединения.

Шаг 3 – Резервное копирование, выполнение разблокировки и переход в режим Bench

После завершения всех подключений нажмите кнопку Connect в интерфейсе программы FLEX.

Перед запуском разблокировки выполните Полное резервное копирование (Full Backup) оригинальной памяти ЭБУ (или, как минимум, сохраните область Internal Flash). Это гарантирует наличие восстановительного образа на случай непредвиденных ошибок.

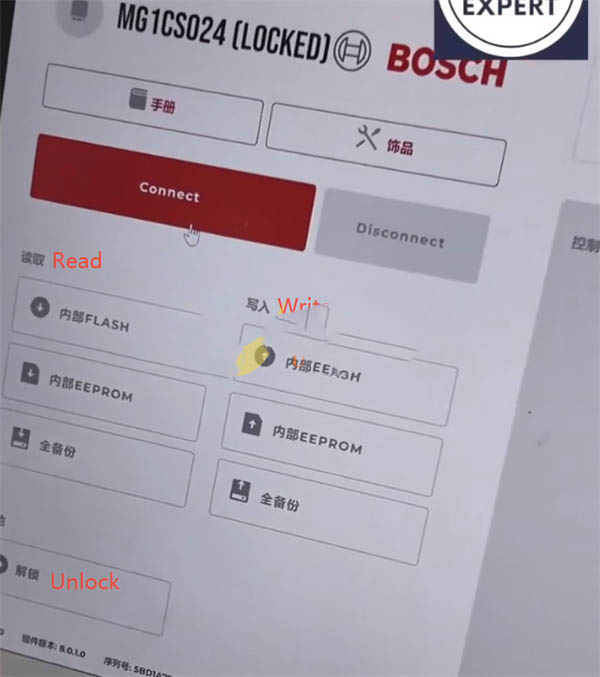

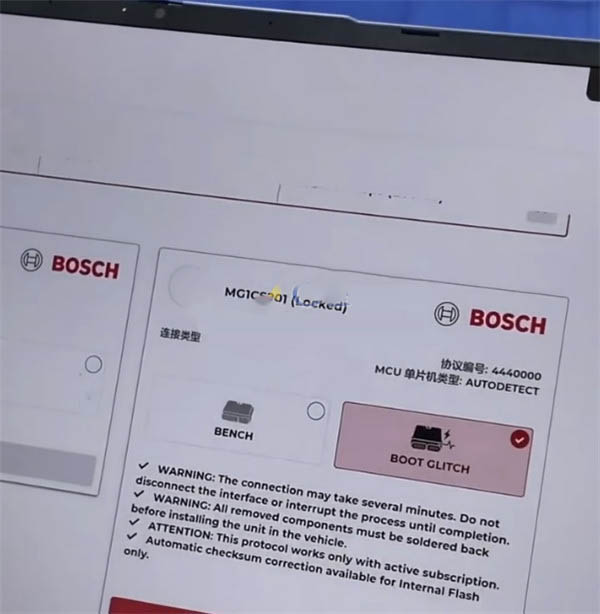

Запустите процедуру Unlock, которая использует протокол BOOT GLITCH (4440000). Программа начнёт последовательность Glitch-воздействия – это может занять несколько минут. Поддерживайте стабильное питание и не отключайте кабели во время этого этапа.

Как только программа подтвердит успешную разблокировку, вы можете отключить жгут Boot. Затем аккуратно припаяйте обратно ранее удалённый SMD-резистор, восстановив исходное состояние платы. Закройте корпус ЭБУ.

С этого момента ЭБУ остаётся разблокированным навсегда. Теперь вы можете использовать стандартный режим Bench для всех будущих операций чтения, записи и тюнинга – вскрывать корпус больше не потребуется.

Важные технические примечания

• Время выполнения: Весь процесс подключения и выполнения Boot Glitch может занять несколько минут. Не прерывайте питание и не разрывайте связь во время разблокировки.
• Обязательное восстановление компонентов: Каждый удалённый SMD-резистор должен быть аккуратно припаян обратно на плату перед установкой ЭБУ в автомобиль. Несоблюдение этого требования может привести к проблемам с управлением двигателем или к необратимому повреждению.
• Подписка и контрольные суммы: Для использования данного протокола разблокировки требуется активная подписка FLEX. Программа автоматически пересчитывает контрольные суммы для области Internal Flash – ручной корректировки не требуется.
• Всегда сверяйте схему подключения с официальным руководством FLEX для вашей конкретной версии ЭБУ, так как расположение контактов и резисторов различается между MG1CS201 и MG1CS024.

Следуя этому руководству, вы сможете безопасно и успешно разблокировать ЭБУ серии BMW MG1, получив полный доступ для чтения/записи при тюнинге и клонировании.
