Как читать и записывать данные TCM Volvo MPS6 GEN3 с помощью OBDSTAR DC706

OBDSTAR DC706 — это мощный инструмент для программирования ECU, который поддерживает чтение и запись данных модуля управления трансмиссией (TCM) для многих моделей автомобилей. В этом подробном руководстве мы шаг за шагом проведем вас через весь процесс чтения и записи данных для TCM Volvo MPS6 GEN3 с использованием DC706 в режиме Bench. Внимательно следуйте каждому шагу, чтобы обеспечить успешную операцию без ошибок.

Необходимые инструменты и компоненты

Перед началом убедитесь, что у вас есть все необходимое оборудование. Использование правильных кабелей и блока питания критически важно для стабильной связи с модулем TCM.

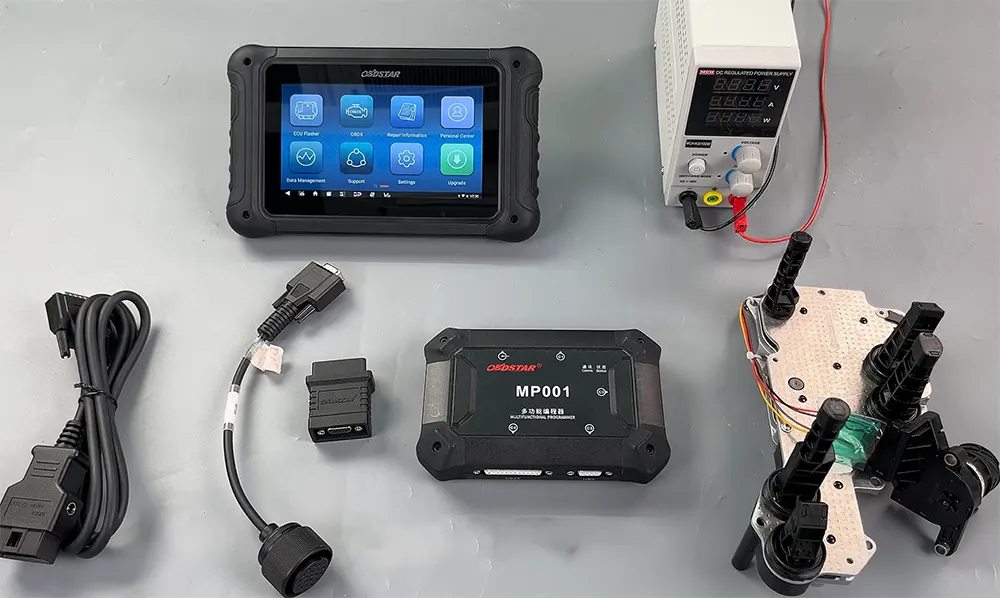

• Основной блок OBDSTAR DC706
• Стабильный источник питания (рекомендуется 12 В постоянного тока)
• Основной соединительный кабель для DC706
• Специальный жгут проводов TCM-008
• Конвертер (при необходимости для согласования сигналов)
• Программатор MP001
• Целевой модуль TCM Volvo MPS6 GEN3

Важное примечание перед началом

Чтобы избежать проблем с совместимостью и убедиться, что все функции работают правильно, необходимо обновить программное обеспечение вашего OBDSTAR DC706 до последней версии. Новые версии ПО часто включают улучшенное покрытие автомобилей, исправления ошибок и обновленные схемы распиновки. Перейдите в меню настроек и проверьте наличие обновлений прошивки и программного обеспечения перед подключением любого модуля.

Пошаговая процедура чтения и записи TCM Volvo MPS6 GEN3

1. Доступ к ECU Flasher и выбор TCM

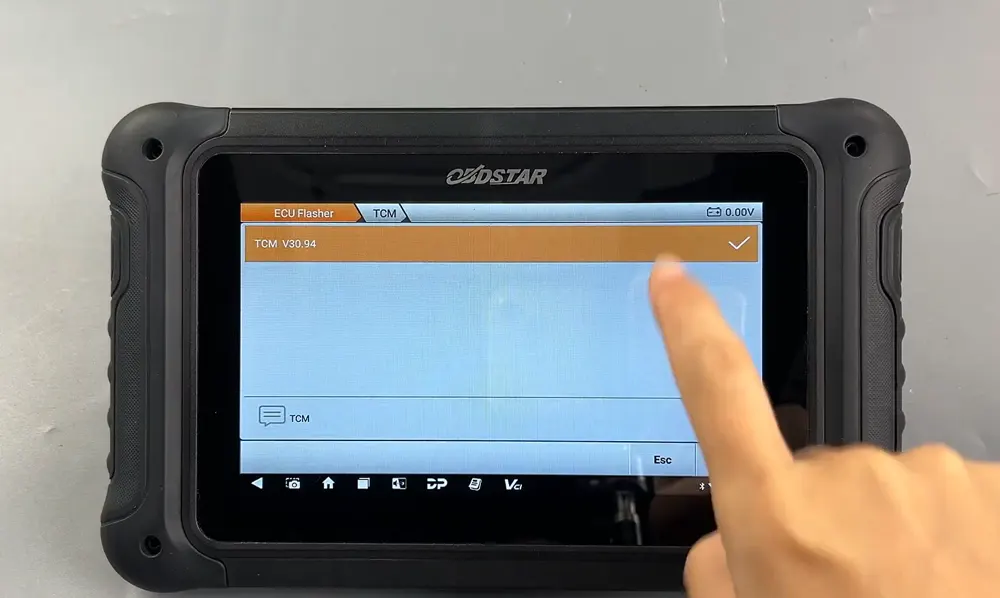

Включите устройство OBDSTAR DC706. В главном меню нажмите ECU Flasher. Затем выберите TCM (модуль управления трансмиссией) из списка доступных блоков управления. Далее выберите правильную версию программного обеспечения, соответствующую вашему модулю Volvo MPS6 GEN3. Если вы не уверены, какую версию выбрать, проверьте этикетку модуля или обратитесь к идентификационному номеру автомобиля (VIN).

2. Поиск точной модели ECU

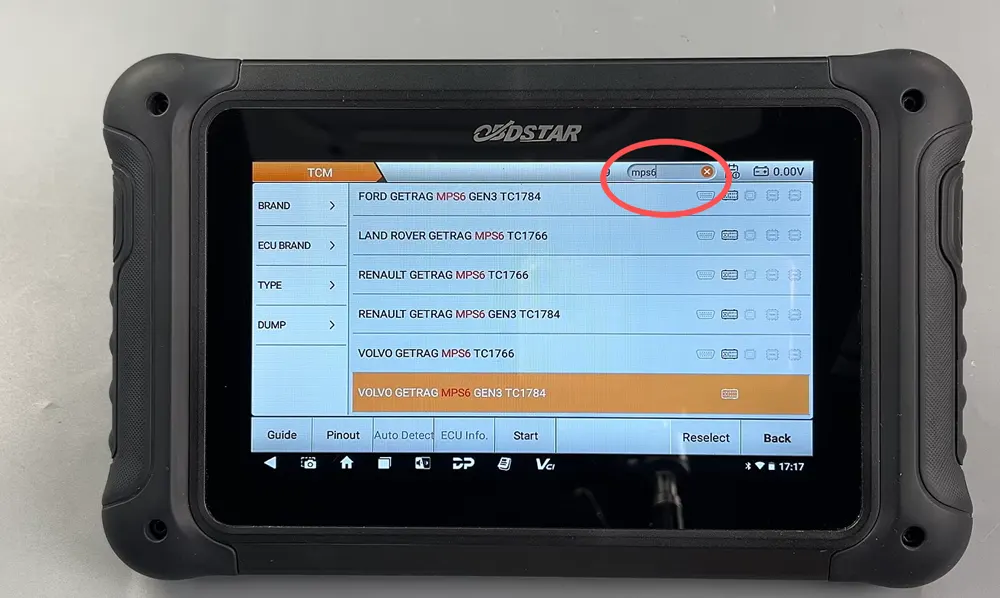

В правом верхнем углу экрана вы найдете значок поиска. Нажмите на него и введите номер модели ECU или ключевые слова, например «MPS6 GEN3». Система отфильтрует результаты. Выберите правильную модель из результатов поиска, чтобы продолжить с правильным протоколом и конфигурацией распиновки.

3. Открытие руководства по подключению и схемы распиновки

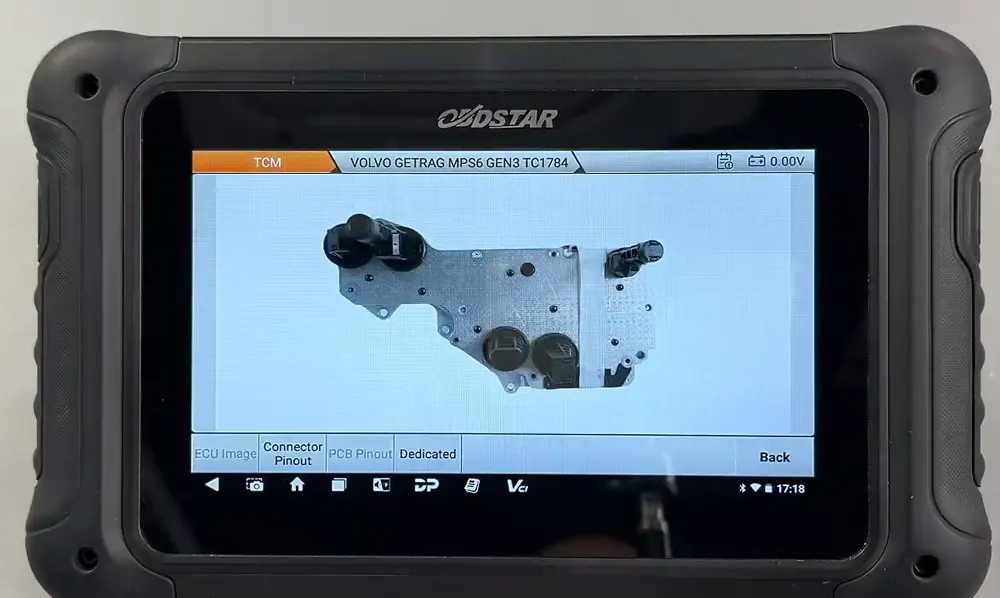

Нажмите кнопку Guide и прокрутите вниз, пока не найдете схему подключения для TCM Volvo MPS6 GEN3. Внимательно изучите схему. Затем вернитесь назад и нажмите Pinout. Здесь вы должны выбрать Bench mode и выбрать MP001 в качестве интерфейса программатора. Дважды проверьте, соответствует ли физический внешний вид вашего модуля изображению на устройстве.

4. Проверка подключения кабелей

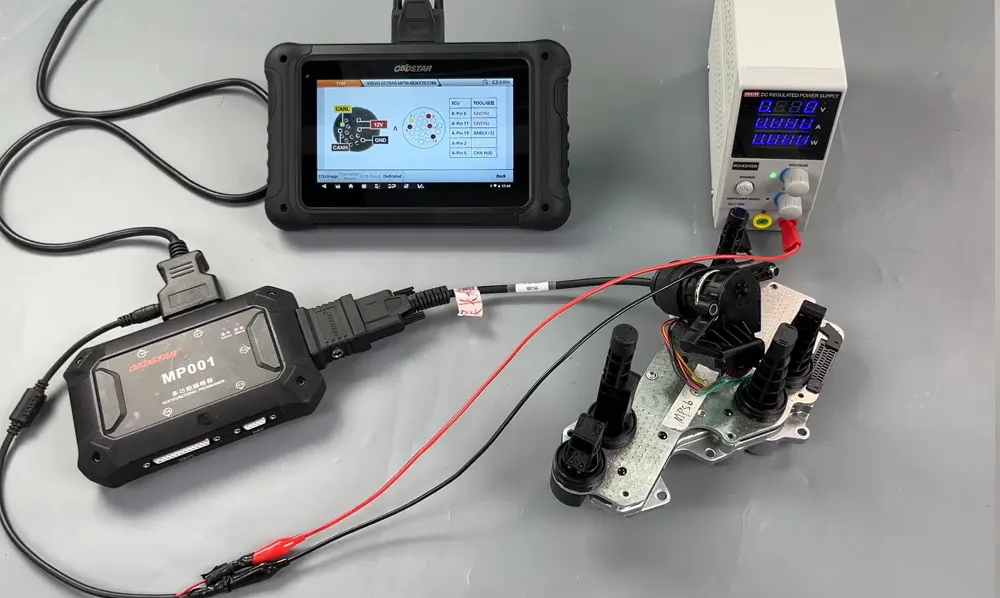

Нажмите Dedicated, чтобы проверить тип кабеля. Затем нажмите Connector Pinout. Следуйте схеме на экране, чтобы подключить жгут TCM-008, программатор MP001 и блок питания точно так, как показано. Неправильная проводка может повредить модуль или инструмент. При необходимости используйте мультиметр для проверки напряжений.

5. Установка соединения и чтение данных Flash

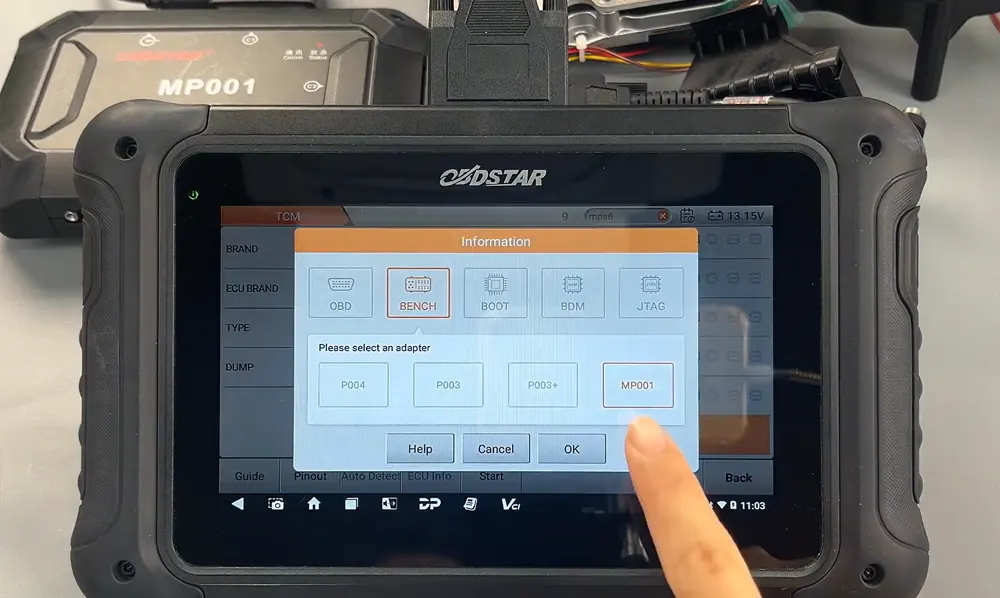

После того как все кабели надежно подключены, нажмите Back, чтобы вернуться на главный экран операции. Затем нажмите Start. Подтвердите, что выбраны Bench mode и MP001. Нажмите Connect, а затем Yes, чтобы начать связь с TCM. После успешного подключения ECU выберите Read Flash data. Устройство начнет чтение содержимого флеш-памяти.

6. Сохранение файлов Flash и EEPROM

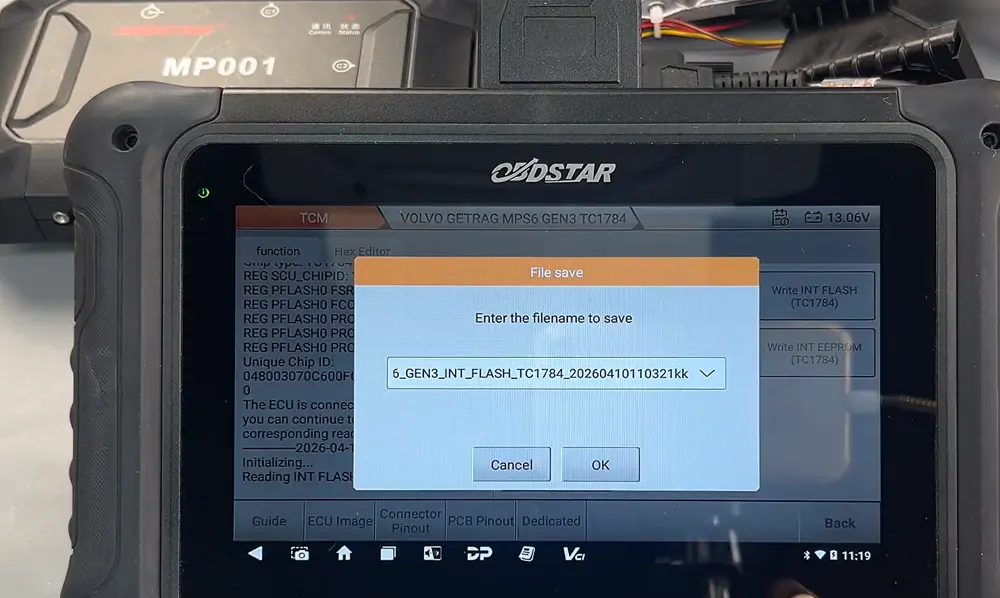

Вы можете переименовать файл данных flash по своему усмотрению (например, добавив VIN автомобиля, дату или пробег). Путь сохранения файла будет отображаться в левой части экрана. После сохранения данных flash приступайте к Read EEPROM data. Нажмите OK и дождитесь завершения чтения EEPROM. Снова обратите внимание на путь сохранения, отображаемый слева, для использования в будущем.

7. Запись данных Flash в TCM

Чтобы записать ранее сохраненные данные flash обратно в TCM, нажмите Write Flash data. Затем выберите Load External data. Вы можете найти резервный файл по его имени, времени создания, размеру или с помощью встроенной поисковой строки. Убедитесь, что вы выбрали правильный резервный файл (обычно тот, который вы только что прочитали). Нажмите OK, затем нажмите Yes для подтверждения операции записи. Не прерывайте питание во время этого процесса.

8. Запись данных EEPROM и завершение

Аналогично, для записи данных EEPROM нажмите Write EEPROM data, а затем Load External data. Выберите правильный резервный файл EEPROM (соответствующий исходному прочитанному). Нажмите OK, затем нажмите Yes, чтобы начать запись. Как только устройство отобразит «write successful» (запись успешна) для обеих операций — Flash и EEPROM, процесс завершен. Теперь вы можете отключить кабели и проверить TCM в автомобиле.

Заключительные советы для успеха

Всегда храните резервные копии файлов Flash и EEPROM в отдельной папке на вашем компьютере. Используйте качественный источник питания, обеспечивающий стабильное напряжение (12 В, не менее 5 А), чтобы избежать обрывов соединения. Если вы столкнулись с ошибками связи, дважды проверьте распиновку проводки и снова обновите программное обеспечение DC706. С практикой чтение и запись данных TCM Volvo MPS6 GEN3 становится быстрой и надежной задачей.
