OBDSTAR X300 Classic G3 и DC706: Руководство по чтению и записи Toyota GEN3 ECU R7F701216

293 читали · 19 мая 2026

Для автотехников, работающих с новейшими модулями управления двигателем Toyota GEN3 (в частности R7F701216), важны точность и правильная настройка инструментов. Оба устройства — OBDSTAR X300 Classic G3 и DC706 ECU Tool — теперь полностью поддерживают эти блоки в режиме Bench, предоставляя надежное решение для восстановления данных, клонирования и замены ECU.

Необходимое оборудование и настройка для программирования Toyota GEN3 ECU

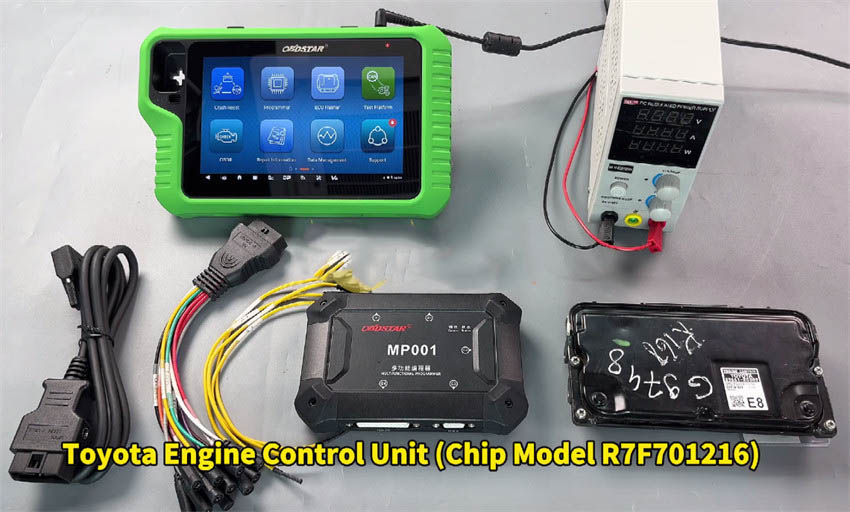

Перед началом любой операции чтения/записи убедитесь, что ваш верстак включает следующее оборудование и условия:

Устройство OBDSTAR: X300 Classic G3 (полная версия с активной лицензией OBDSTAR G3+ ECUFlasher) или DC706 ECU Tool.
Обязательный интерфейс: Программатор MP001 (требуется для протокола Toyota GEN3).
Стабильный источник питания: мощный регулируемый источник постоянного тока для избежания прерываний.
Комплект кабелей: основной кабель и набор необходимых перемычек.
Целевой ECU: модуль управления Toyota GEN3 (R7F701216).

obdstar-g3-dc706-read-write-toyota-gen3-r7f701216-1

Пошаговый процесс: чтение и запись Toyota GEN3 R7F701216

Для избежания ошибок при работе с ECU DENSO GEN3 строго следуйте этим шагам.

Обновите прошивку устройства – убедитесь, что ваш инструмент OBDSTAR использует последнюю версию ПО для актуальных баз данных ECM.
Найдите правильный протокол – перейдите: ECU Flasher > ECM > ECM V32.90. Используйте поле поиска и введите «gen3» для быстрой фильтрации результатов.
Выберите целевой ECU – выберите Toyota DENSO GEN3 (M15A-EXE) R7F701216 из списка.

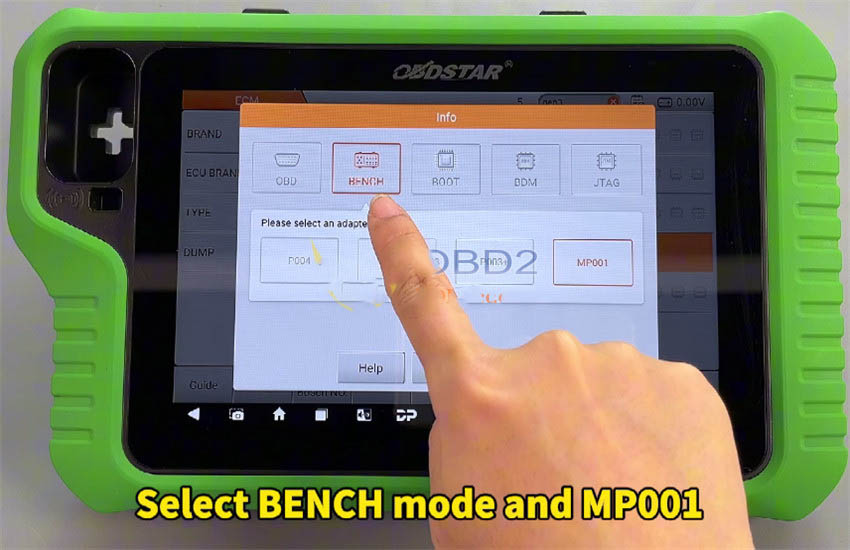

Ознакомьтесь с распиновкой и инструкцией – нажмите «Guide» для инструкций, затем «Pinout» для просмотра подключения. Убедитесь, что выбраны режим BENCH и MP001.

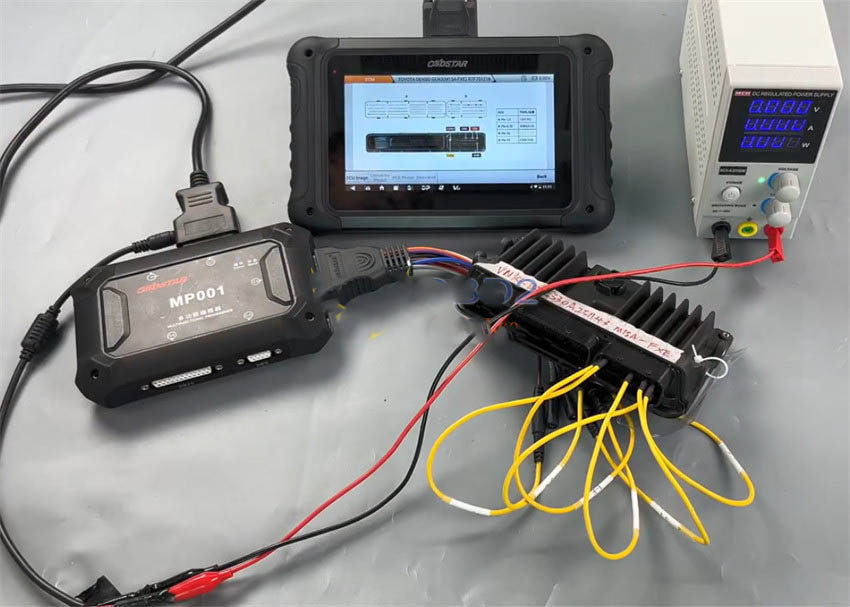

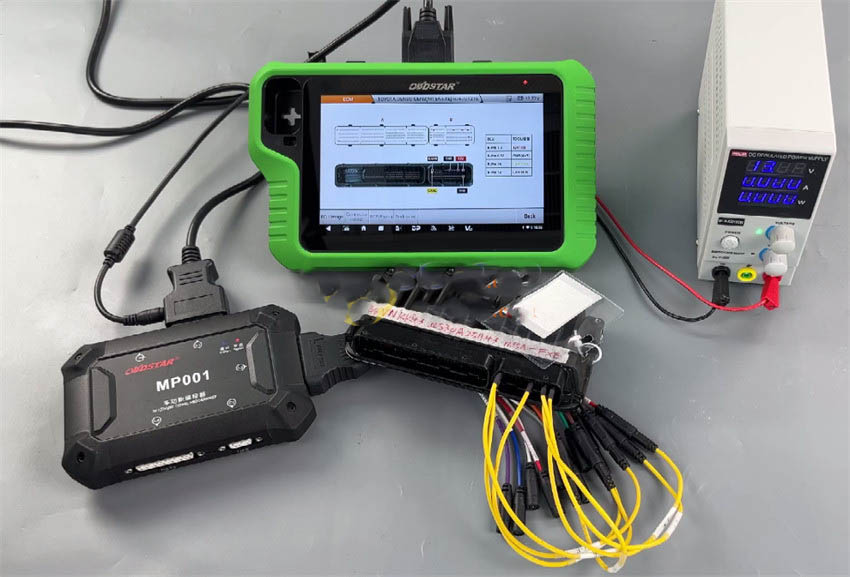

Подключите оборудование – подключите программатор OBDSTAR MP001 к вашему X300 Classic G3 или DC706, затем соедините с ECU с помощью прилагаемых перемычек.

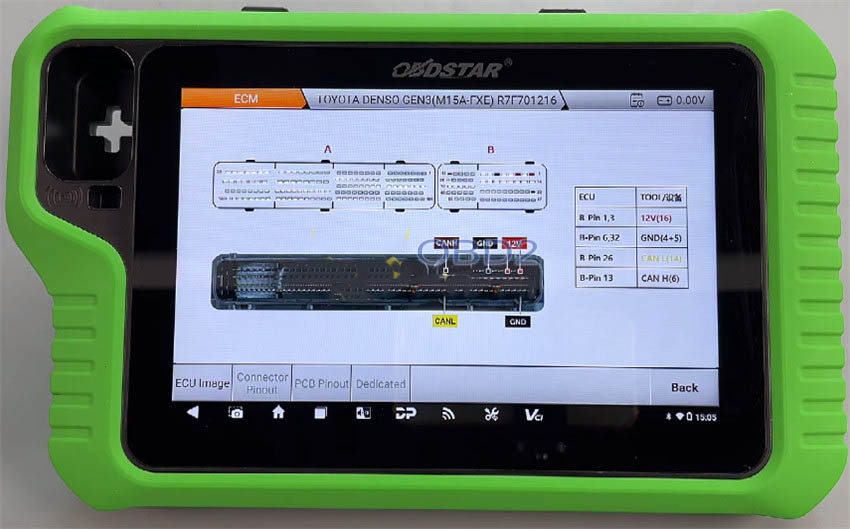

Схема подключения (распиновка) для режима Bench

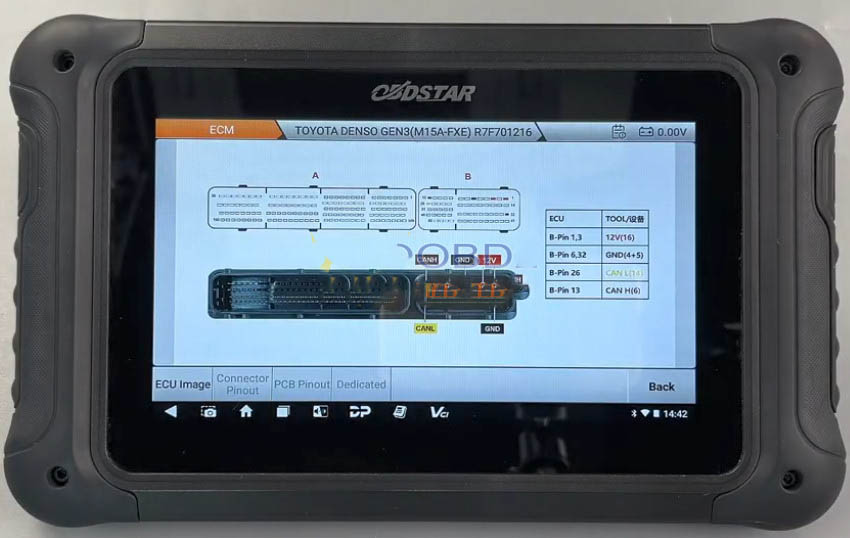

Используйте следующее сопоставление контактов для правильного подключения программатора MP001 к ECU Toyota GEN3:

B-Pin 1 и 3 → 12V (OBD контакт 16)
B-Pin 6 и 32 → GND (OBD контакты 4+5)
B-Pin 26 → CAN L (OBD контакт 14)
B-Pin 13 → CAN H (OBD контакт 6)

Выполнение передачи данных (процесс клонирования)

Важно: Поддерживайте стабильное питание вашего OBDSTAR DC706 или X300 Classic G3 на протяжении всей процедуры чтения/записи.

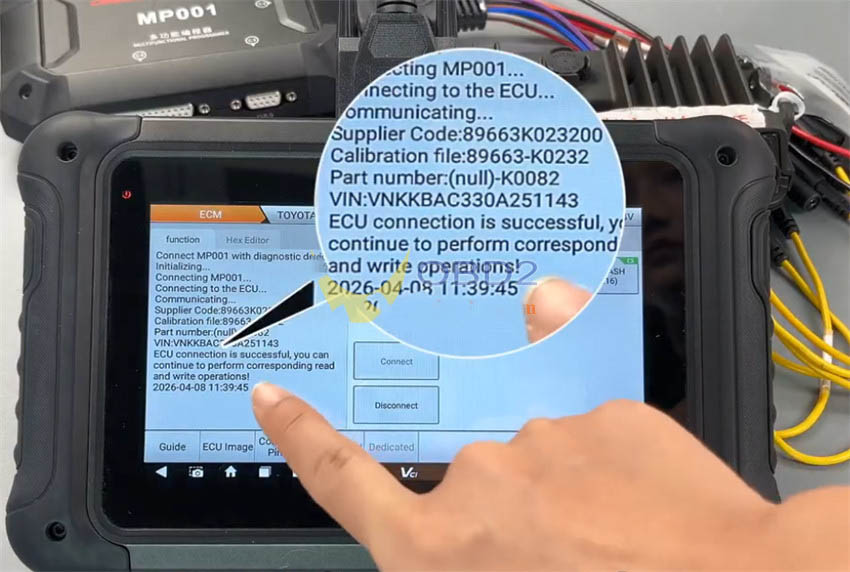

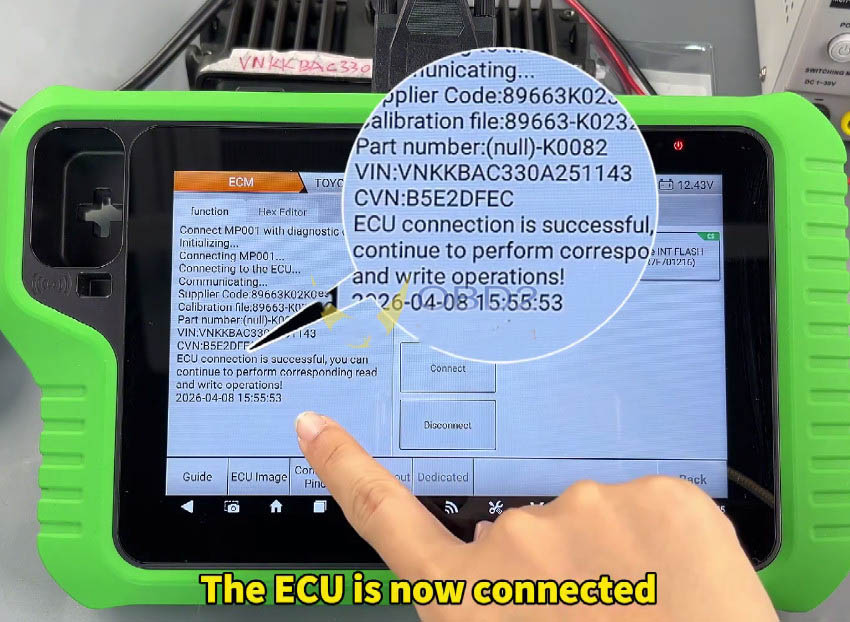

Инициализируйте соединение – используйте программный интерфейс для установления связи с оригинальным ECU Toyota GEN3.

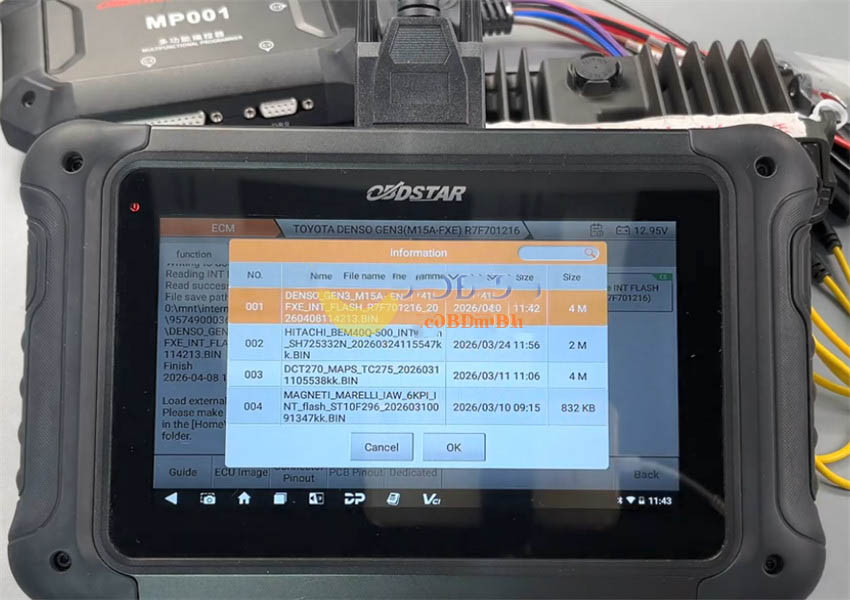

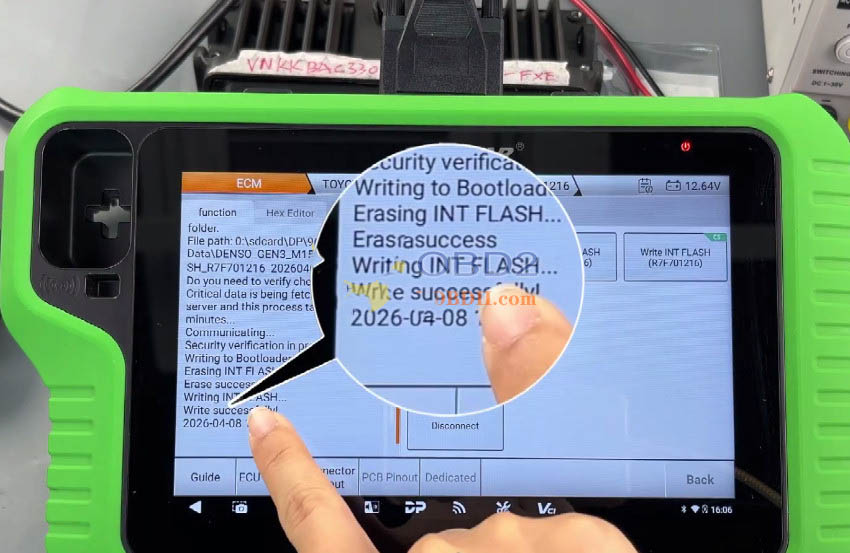

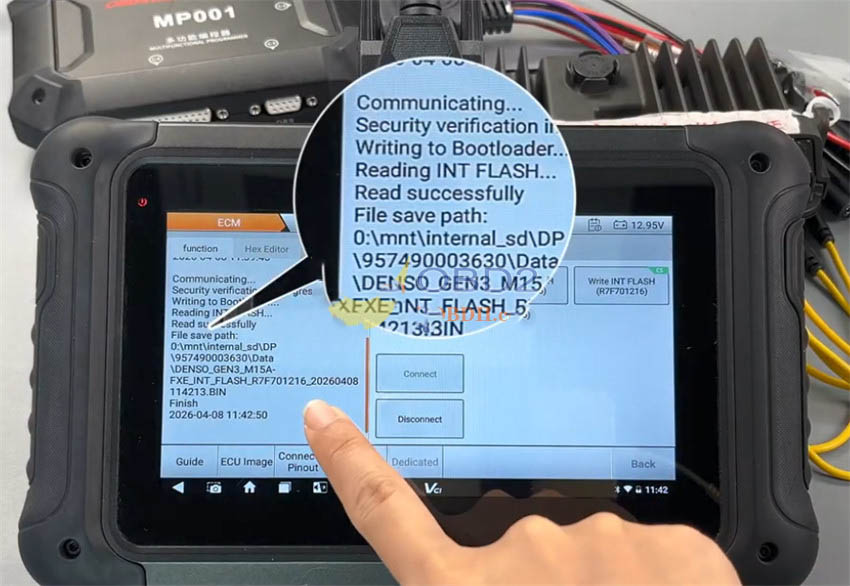

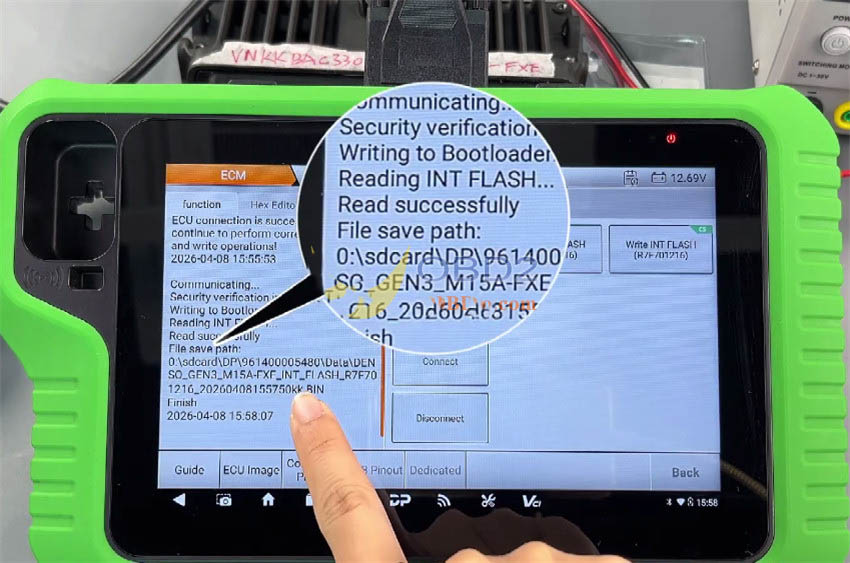

Считайте и создайте резервную копию – извлеките и сохраните оригинальные данные INT FLASH (R7F701216) на ваше устройство. Надежно сохраните этот файл резервной копии.

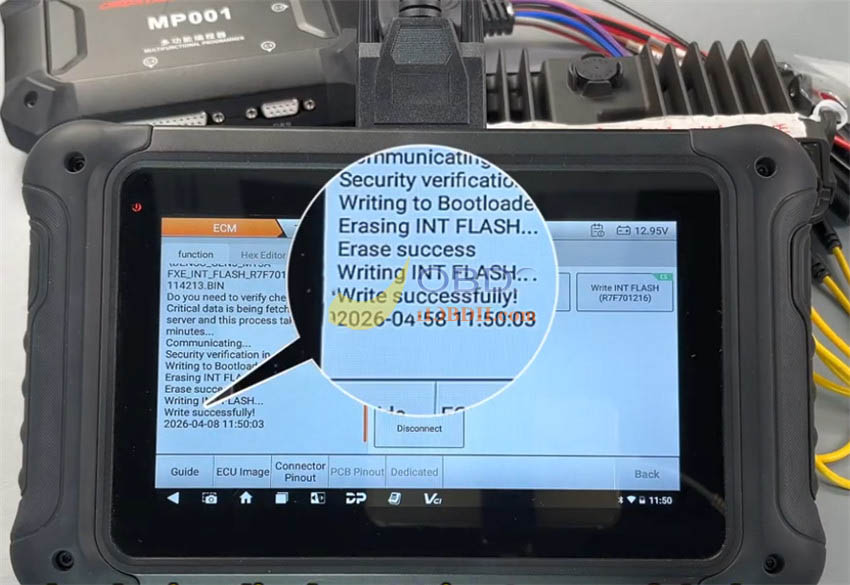

Запишите на заменяемый ECU – отключите оригинальный ECU, подключите заменяемый (новый или донорский) ECU и загрузите сохраненные оригинальные данные для завершения клонирования.
