Адаптер CG FC200 DAP разработан для интеграции с программатором CG FC200 и облегчает извлечение данных из ряда блоков управления двигателем (ЭБУ). Это включает в себя варианты Delphi, такие как 7.1AP и TC277TP, а также модели Toyota Denso, такие как 76F0038GD, 76F0070, 76F0085, 76F0039GD и 76F0040GD.
В этом руководстве описан простой процесс настройки и чтения ЭБУ Toyota 89661-36190 с использованием обновленного комплекта адаптеров.
Шаг 1: Подключение устройства

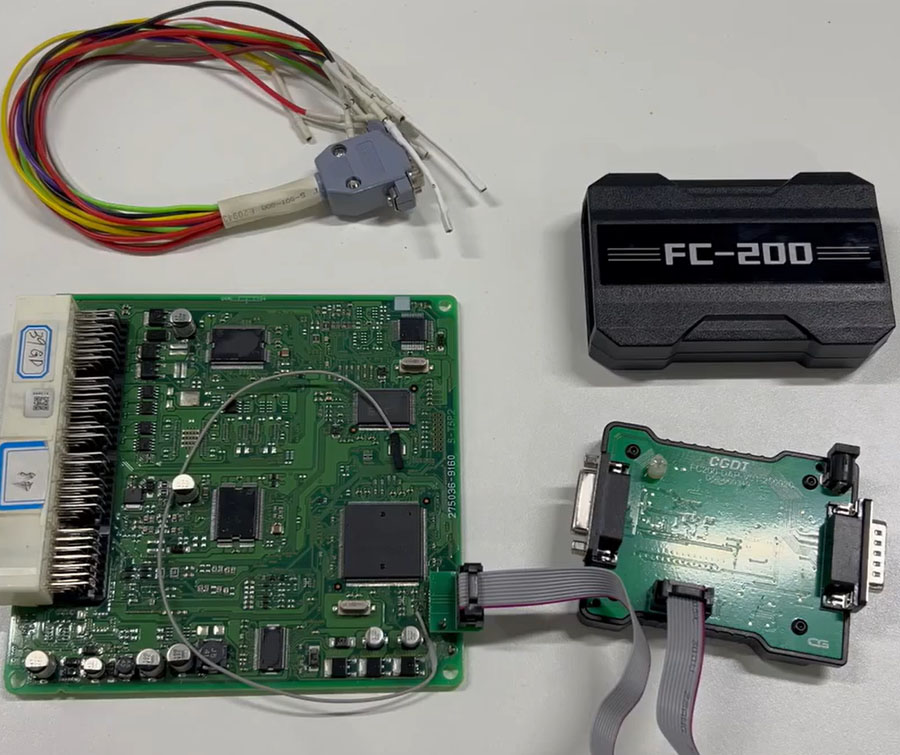

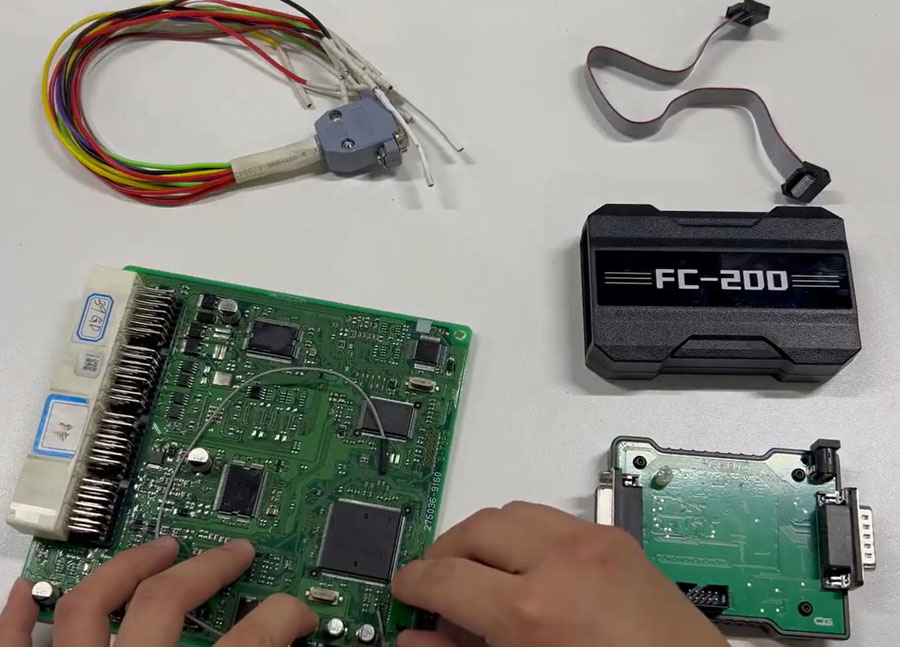

Начните со сборки адаптеров в правильной последовательности, как показано на иллюстрации.

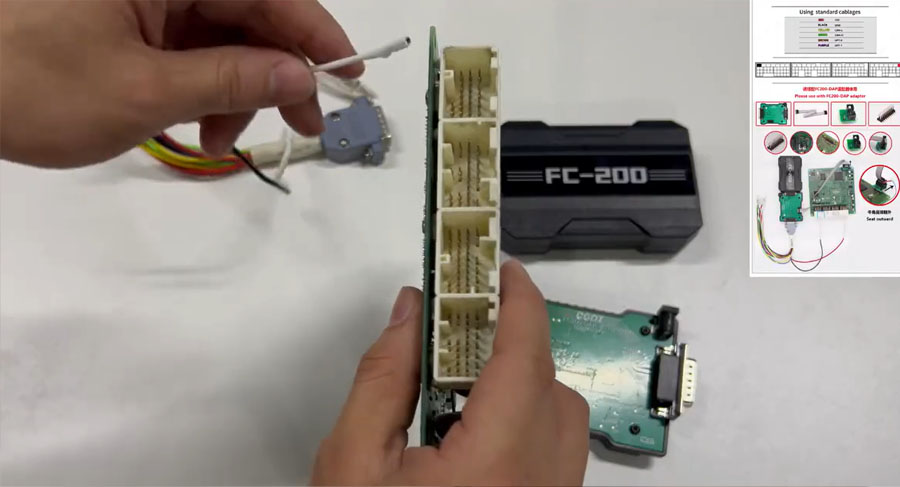

Подключите контакты в соответствии с предоставленной схемой для обеспечения правильного соединения.
Подключите программатор CG FC200 к USB-порту и источнику питания.

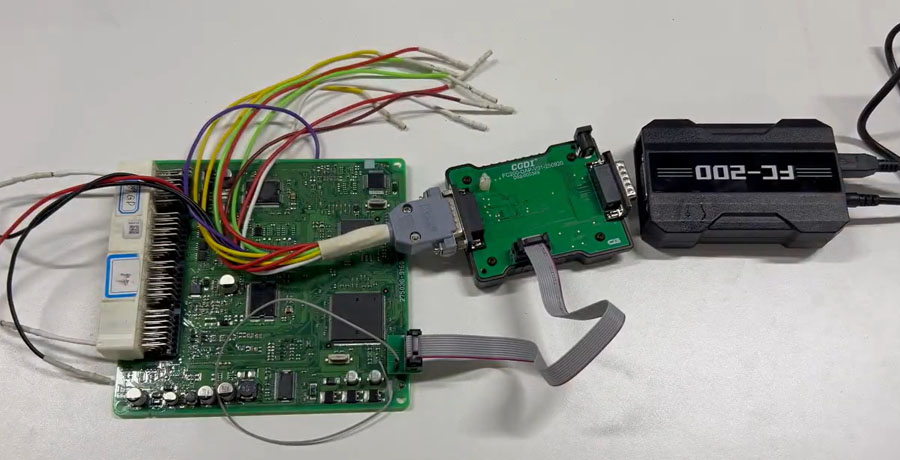

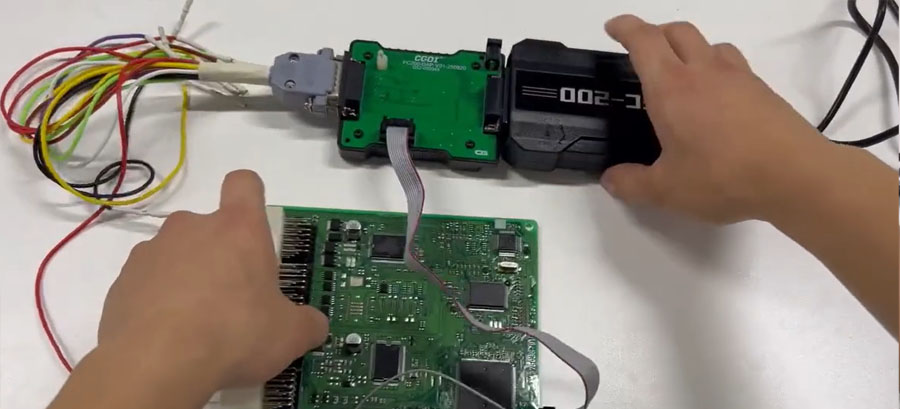

Подсоедините адаптер FC200 DAP к целевому устройству, затем подключите целевое устройство к компьютеру.
Шаг 2: Процесс считывания программным обеспечением
Откройте приложение FC200 на вашем компьютере.

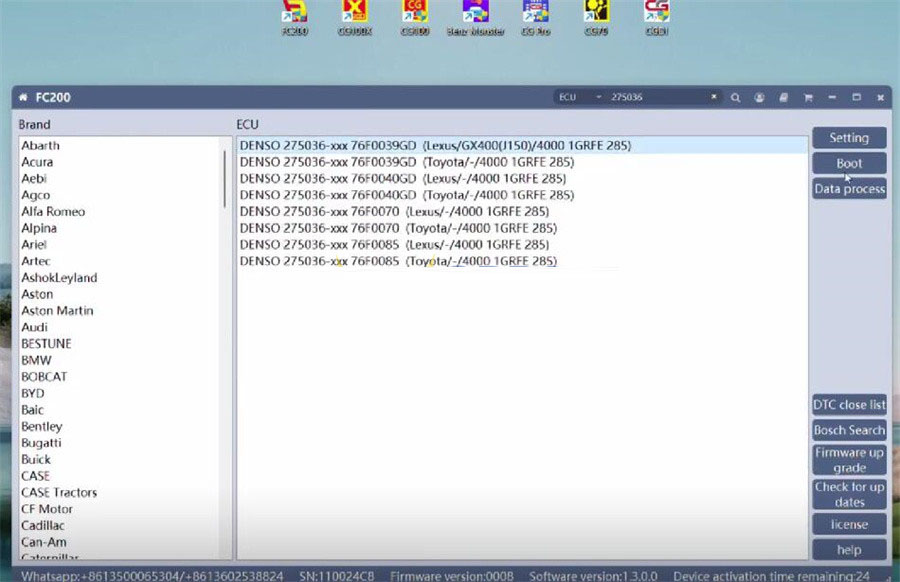

Введите конкретный номер модели ЭБУ (например, 275036) в интерфейс программы.
Выберите опцию "Boot" из доступных настроек.
Нажмите кнопку Connect. После успешного подключения выберите функцию Read Flash, чтобы продолжить.
Шаг 3: Завершение

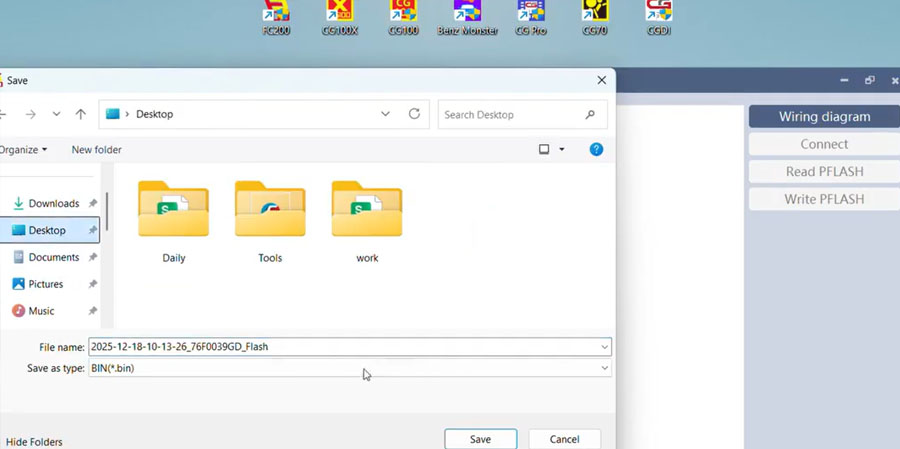

Сохраните извлеченные данные в файл. На этом процедура чтения ЭБУ успешно завершена.
