Mercedes / BMW Универсальный CAN фильтр Оригинальный Yanhua MB CAN фильтр 18 в 1

Name: Mercedes / BMW Универсальный CAN фильтр Оригинальный Yanhua MB CAN фильтр 18 в 1
Brand: Yanhua
SKU: 1643
Price: 39.99 USD
Availability: InStock

3 399 ₽

Оптовая продажа 10+ шт. дополнительная скидка 5%

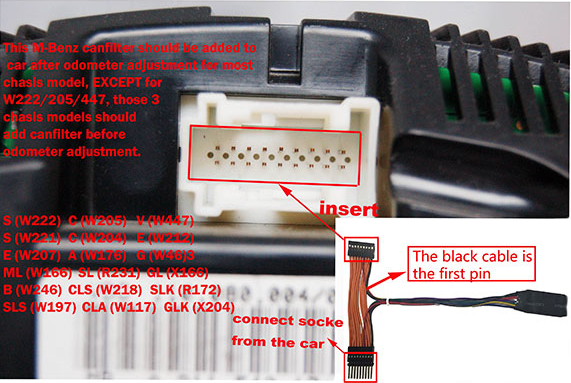

Для большинства моделей шасси этот оригинальный CAN - фильтр Yanhua MB 18 в 1 Benz / BMW должен быть добавлен к автомобилю после корректировки спидометра, за исключением W222 / W205 / W447, эти три шасси должны добавить CAN - фильтр до корректировки спидометра.

Вес: 0.031kg (0.0682lb)

Объем: 14.5*18.5*1cm

Категория: Чип-тюнинг ECU

купить сейчас

Email: qianfeiz@gmail.com

WhatsApp: 8613421344069

Описание
Original English Version

Yanhua MB CAN фильтр 18 в 1 Mercedes / BMW универсальный фильтр

Новый универсальный CAN фильтр Mercedes / BMW

Перечень применимых автотранспортных средств:

1. Мерседес - Бенц 18 моделей шасси: S (222), S (221), C (205), C, 204, V (W447), E (W212), E, W207, A (W176), G (W463), ML (W166), SL (R231), GL (X166), B (W246), CLS (W218), SLK (R172), SLS (W197), CLA (W117), GLK (X204)

БМВ:CAS4 / FEM Fxx

2. Модель BMW:
BMW 1 - й серии F2X, 3 - й серии F3X, BMW X5 и т. Д. Регулирование пробега FEM (без разборки FEM, прямое подключение к приборной панели);
BMW 5 Series F10, 7 Series F01 / 02 и другие, шасси CAS4 Fxx.(F01, F02, F07, F18, F10, F20, F25, X3 и т. Д. Для серии 9S12 XEP 5M48H / N35H).

Этот фильтр подходит для нескольких моделей, небольшой размер, удобная работа, стабильная и надежная производительность.

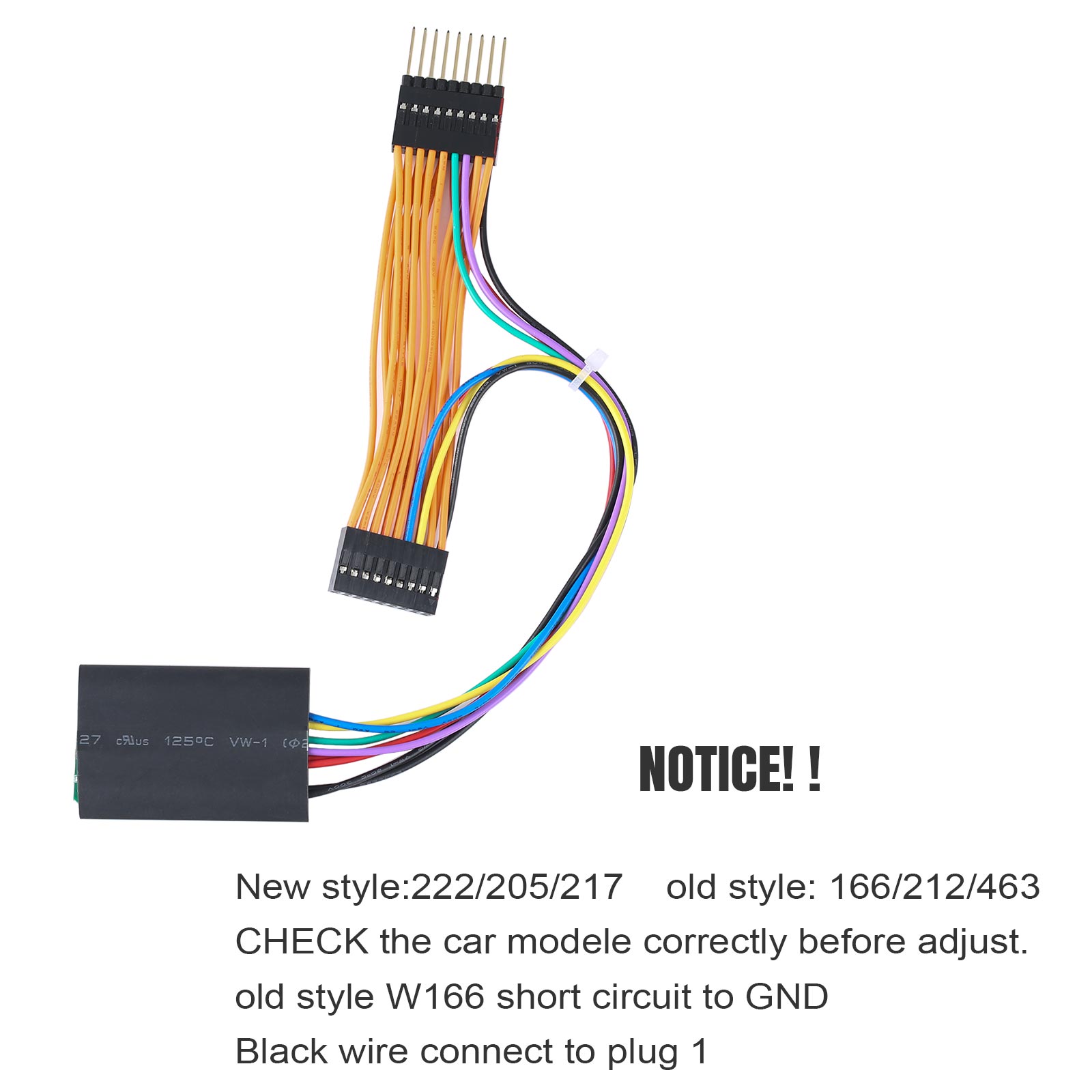

Внимание!
Новый стиль:222 / 2005 / 217
Старый стиль:166 / 212 / 463
Перед настройкой проверьте автомобиль правильно.
Старое короткое замыкание W166 на землю
Новое короткое замыкание W222 на землю
Черный провод подключен к разъему 1

YH Mercedes / BWM Универсальный фильтр - схема BWM

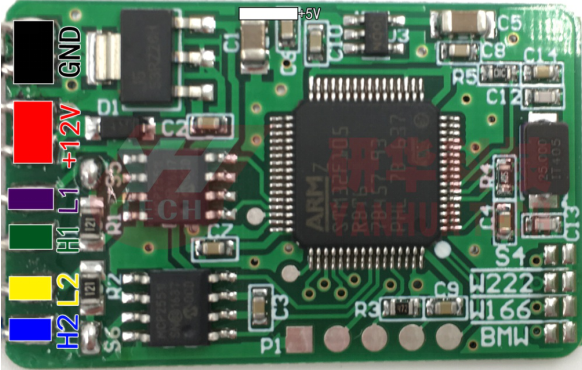

Ниже провод.ИллюстрацииА.

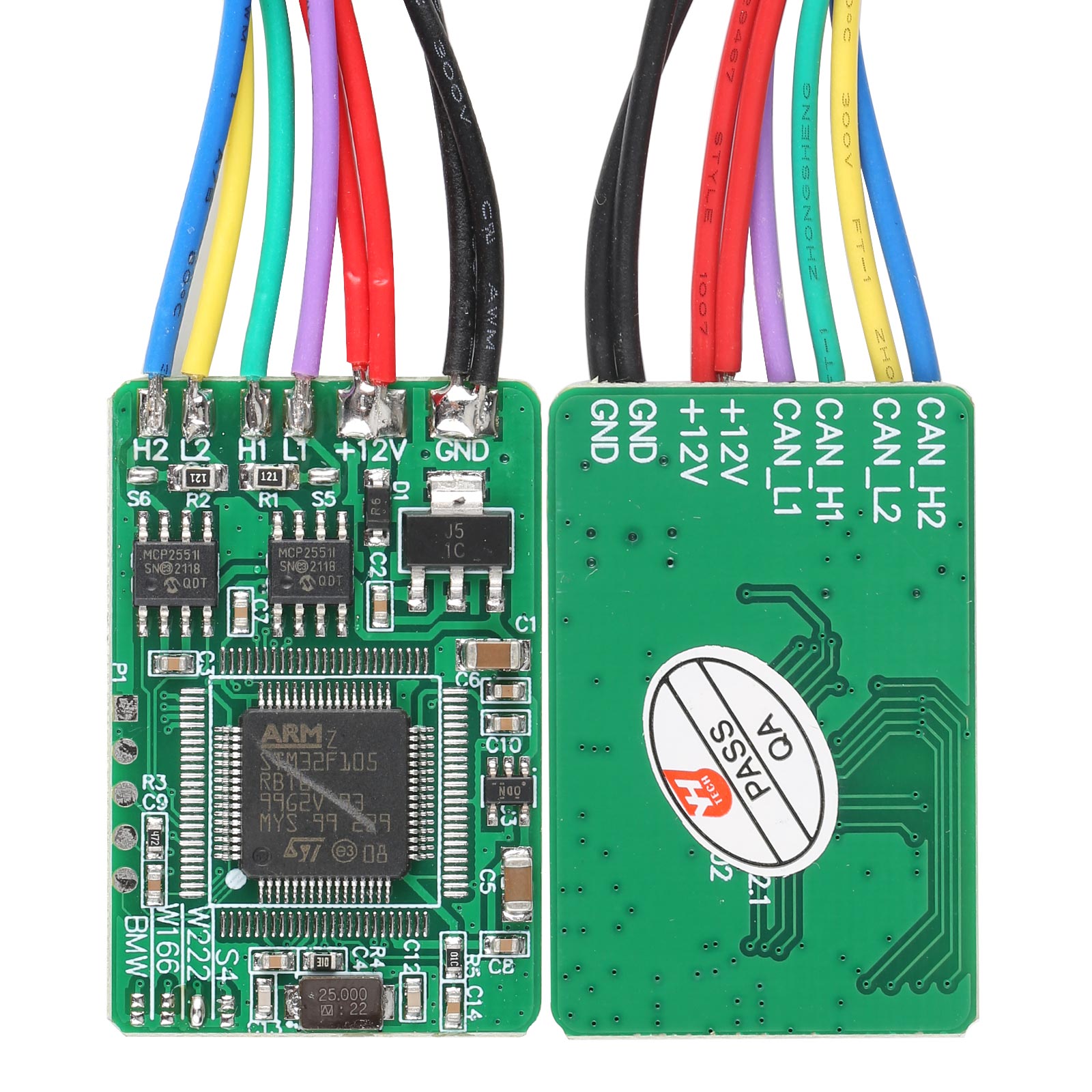

& quot; Черный & quot; − & quot; Красный & quot; − & quot; Красный & quot; − & quot; + 12 В & quot; Белый & quot; − & quot; + 5 В & quot;

Пурпурный - - - - - - L1 (CAN L1) Зеленый - - - - - - - H1 (CAN H1)

Желтый - - - - - - - - - L2 (CAN L2) Синий - - - - - - - H2 (CAN H1)

Внимание!Перед подключением к автомобилю соедините 2 точки BMW вместе (короткое замыкание)!

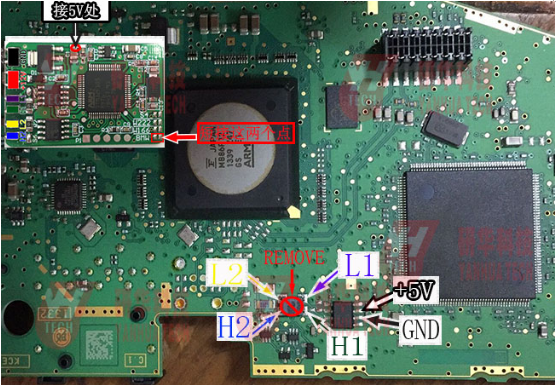

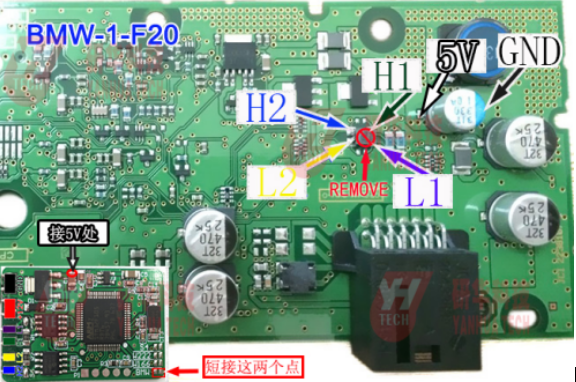

Ниже приведена схема приборов BMW 1 серии F20:

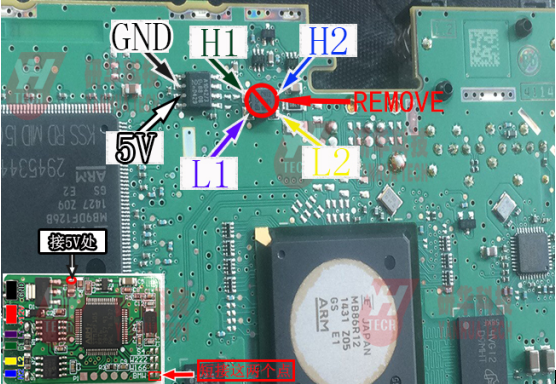

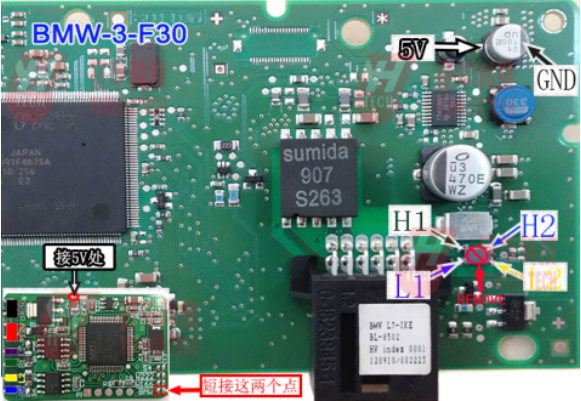

Ниже представлены приборы BMW 3 серии F30:

Ниже представлены приборы BMW 3 GT серии F30:

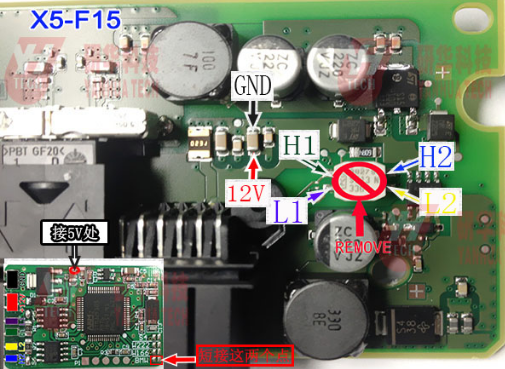

Вот схема приборов BMW X5 F15 американского стандарта:

Вот схема приборов BMW X5 F15 американского стандарта:

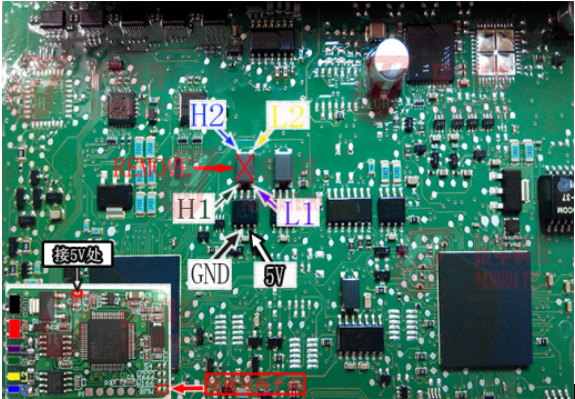

Схема BMW FEM выглядит следующим образом:

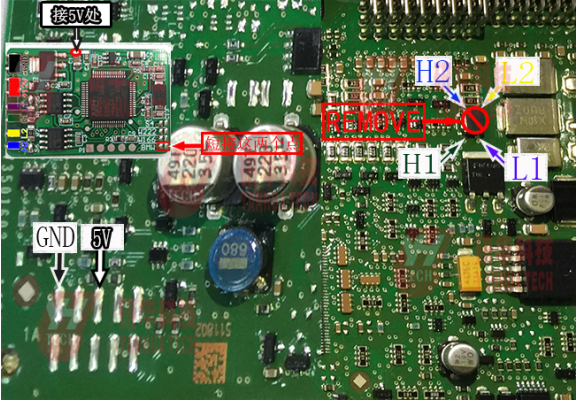

Ниже приведена схема BMW CAS4 (1L15Y / 5M48H / 1N35H).

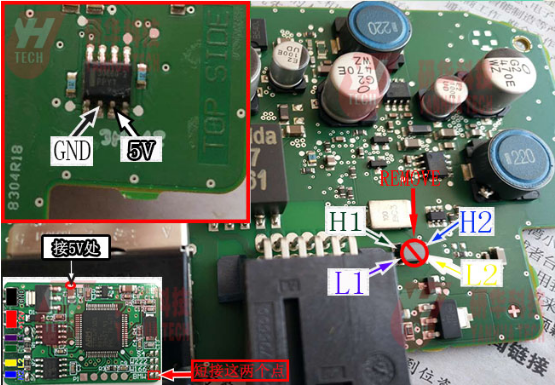

Модель приборов BMW X3 F25 выглядит следующим образом:

Упаковка включает:

1 Yanhua MB CAN фильтр 18 в 1 для Mercedes - Benz / BMW универсальный фильтр

Yanhua MB CAN Filter 18 in 1 Benz/BMW Universal filter

Latest Benz / BMW Universal CAN Filter

Applicable vehicle list:

1. Benz 18 types chasis model:S(222), S(221), C(205), C(204), V(W447), E(W212), E(W207), A(W176), G(W463), ML(W166), SL(R231), GL(X166), B(W246), CLS(W218), SLK(R172), SLS(W197), CLA(W117), GLK(X204)

BMW: CAS4/FEM Fxx

2. BMW Model:
BMW 1 series F2X, 3 series F3X, BMW X5 etc., FEM mileage adjustment( no need to remove FEM, connect directly to instrument panel);
BMW 5 series F10, 7 series F01/02 etc., CAS4 Fxx chassis.( F01, F02, F07, F18, F10, F20, F25, X3 etc., applicable for 9S12 XEP series 5M48H/1N35H).

This filter is universal for multiple car models, small and convenient, easy operate, with stable performance and reliability.

NOTICE!!
New style: 222/205/217
Old style: 166/212/463
CHECK the car model correctly before adjust.
Old style W166 short circuit to GND
New style W222 short circuit to GND
Black wire connect to plug 1

YH Benz / BMW Universal filter --- Diagram for BMW

Below is wiring illustration:
