Адаптер XTOOL M822 TOYOTA работает с KC501 / KS - 1 Emulator for X100PAD3 / X100PAD Elite / X100MAX for Toyota 8A All Key Lost Programming

Name: Адаптер XTOOL M822 TOYOTA работает с KC501 / KS - 1 Emulator for X100PAD3 / X100PAD Elite / X100MAX for Toyota 8A All Key Lost Programming
Brand: XTOOL
SKU: 274
Price: 99.00 USD
Availability: InStock

8 415 ₽

Оптовая продажа 10+ шт. дополнительная скидка 5%

XTOOL M822 Toyota 8A / Mercedes - Benz Адаптер ключей Компьютер ключей AIL потерял ключ вместе с XTOOL X100 PAD3 X100 MAX IK618 IP819 IP819TP

Вес: 0.4kg (0.88lb)

Объем: 19.5*9.3*8.4cm

Категория: Кабель и разъем OBD2

купить сейчас

Email: qianfeiz@gmail.com

WhatsApp: 8613421344069

Описание
Original English Version

XTOOL M822 Toyota 8A / Mercedes - Benz Адаптер ключей Компьютер ключей AIL потерял ключ вместе с XTOOL X100 PAD3 X100 MAX IK618 IP819 IP819TP

Модель M822 Toyota Адаптер позволяет сэкономить до 65% вычислительного времени в процессе или избежать сотен подключений к ключевым симуляторам.

Инструменты, которые вам нужны:

Планшеты XTOOL (например, X100PAD Elite XTOOL X100 PAD3, X100 PAT3 SE, X100 MAX, D8, D8BT, D9, D9PRO, A80, A80PRO, A 80PRO MASTER, IP616, IP819, IP819TP, IK618)

Основной кабель и разъем OBD2 - 16

Адаптер связи M822

Тойота 8А

Ключевой программист KC100

Симулятор KS - 1 Toyota Key

Подключение к сети

Поддерживаемые модели:

2014 - 2019 годы

Тойота Левин
Для Кэрол
Для RAV4
Для Прадо
Наземный крейсер
Для Кэмерон.
Для Ханланды
Для Reiz
Для Сиенны
Для Hiace
Для Hilux
О компании Crown Kluger
Подходит для Aygo с коробкой IMMO F3 - F4 - K6 - S6

Примечание:Это несовместимо с американской моделью с ключом от лезвия « H».Для этих моделей используйте функцию сброса IMMO, поддерживаемую на X100PAD3 / X100PAD Elite / X100MAX.

Подключение

Подключение через бортовую диагностическую систему:

Подключение KC100 / KC501 к устройству через USB и подготовка KS - 1
Используйте основной кабель для подключения устройства (или коробки VCI) к адаптеру M822.
Используйте порт OBD для подключения кабеля Toyota к автомобилю.
Удалите аккумуляторный зажим из автомобиля и подключите кабель к батарее с помощью зажима.
Извлечь предохранитель из коробки и вставить кабель в коробку.
Из кабеля Toyota был найден солнечный порт постоянного тока 12В и соединен с основным кабелем к лунному порту постоянного тока 12В.

Примечание:

Для разных моделей методы соединения могут быть разными.Иногда требуется удлинить кабель, и предохранители могут быть разными.При подключении к транспортному средству и предохранительной коробке проверьте подробную схему подключения планшета XTOOL.

Подключение к рабочему столу:

Подключите KC100 / KC501 к устройству через USB и подготовьте KS - 1
Подключите противоугонное устройство к кабелю Toyota.
Подключение основного кабеля к кабелю Toyota Workboard через адаптер M822.
Подключите адаптер 12V DC к основному кабелю.

Как использовать M822 для решения всех проблем с потерей ключей от Toyota 8A:

Откройте программное обеспечение Toyota (V26.90 или более поздней версии) и просмотрите эти меню: по типу - все ключи от лезвия потеряны (8A).После этого будет показано это меню.
2.Выберите чтение противоугонных данных.Он сообщит вам о подключении к сети, а затем укажет, как подключиться к автомобилю.Пожалуйста, ознакомьтесь с "Диаграммой подключения", чтобы узнать подробный метод подключения.
3. После правильного подключения к автомобилю нажмите « Определение», и устройство будет извлекать данные из противоугонного устройства.Это займет не более 3 минут, так что, пожалуйста, подождите.
После прочтения данных вы можете назвать файл данных и сохранить его в папке Adapter / Toyota.
Теперь отключите адаптер M822 и верните автомобиль в его первоначальное состояние.
Убедитесь, что KC100 / KC501 подключен и KS - 1 готов и что устройство все еще подключено к сети, а затем нажмите меню « Создание ключа моделирования 8А», чтобы выбрать ранее сохраненный файл данных.
7. Выбор ключевых позиций.Обратите внимание, что все местоположения имеют идентификатор, но только часть из них соответствует ключу регистрации.Как правило (если нет стертого ключа), в месте расположения ключа 1 или 2 находится зарегистрированный ключ.
Подключите KC100 или KC501 к устройству и поместите KS - 1 в слот.Создается субосновной ключ эмуляции.
После создания ключа эмуляции проверьте, можно ли использовать ключ эмуляции.Если нет, повторите шаги 6 - 8 и не забудьте перейти в другую ключевую позицию.Чтобы проверить аналоговый ключ, выньте чип из непрограммированного ключа, приблизите KS - 1 к переключателю зажигания, вставьте ключ и посмотрите, может ли автомобиль включаться. Также погаснет противоугонный индикатор.
10. Если можно использовать ключ, перейдите к "функции программирования OBD".Используйте аналоговый субосновной ключ, а остальные процессы будут такими же, как и добавление ключа.Мы рекомендуем сначала проверить количество ключей регистрации.
Примечание: аналоговый KS - 1 не отображается как регистрационный ключ и, следовательно, не отображается на номере ключа.
11. Нажмите "Add a key" (добавить ключ), чтобы увидеть всплывающее уведомление, а затем приблизите KS - 1 к переключателю зажигания, вставьте новый ключ (без чипа) в переключатель зажигания и включите его.
12. Когда противоугонный индикатор продолжает гореть, выключите выключатель зажигания, вынимайте новый ключ, устанавливайте чип в новый ключ и вставляйте ключ в переключатель зажигания.Не включай выключатель зажигания.
13. Теперь будут мигать противоугонные индикаторы.Подождите около 1 минуты, чтобы увидеть, гаснет ли индикатор. Если индикатор гаснет, это означает, что добавлены клавиши, и процесс завершен.Если нет, повторите шаги 11 - 13.
14. После завершения еще раз проверяется номер ключа и сравнивается с предыдущими результатами, чтобы узнать, зарегистрирован ли ключ на транспортном средстве.

Перечень упаковки:

1 шт. x XTOOL M822 Тойота Адаптер

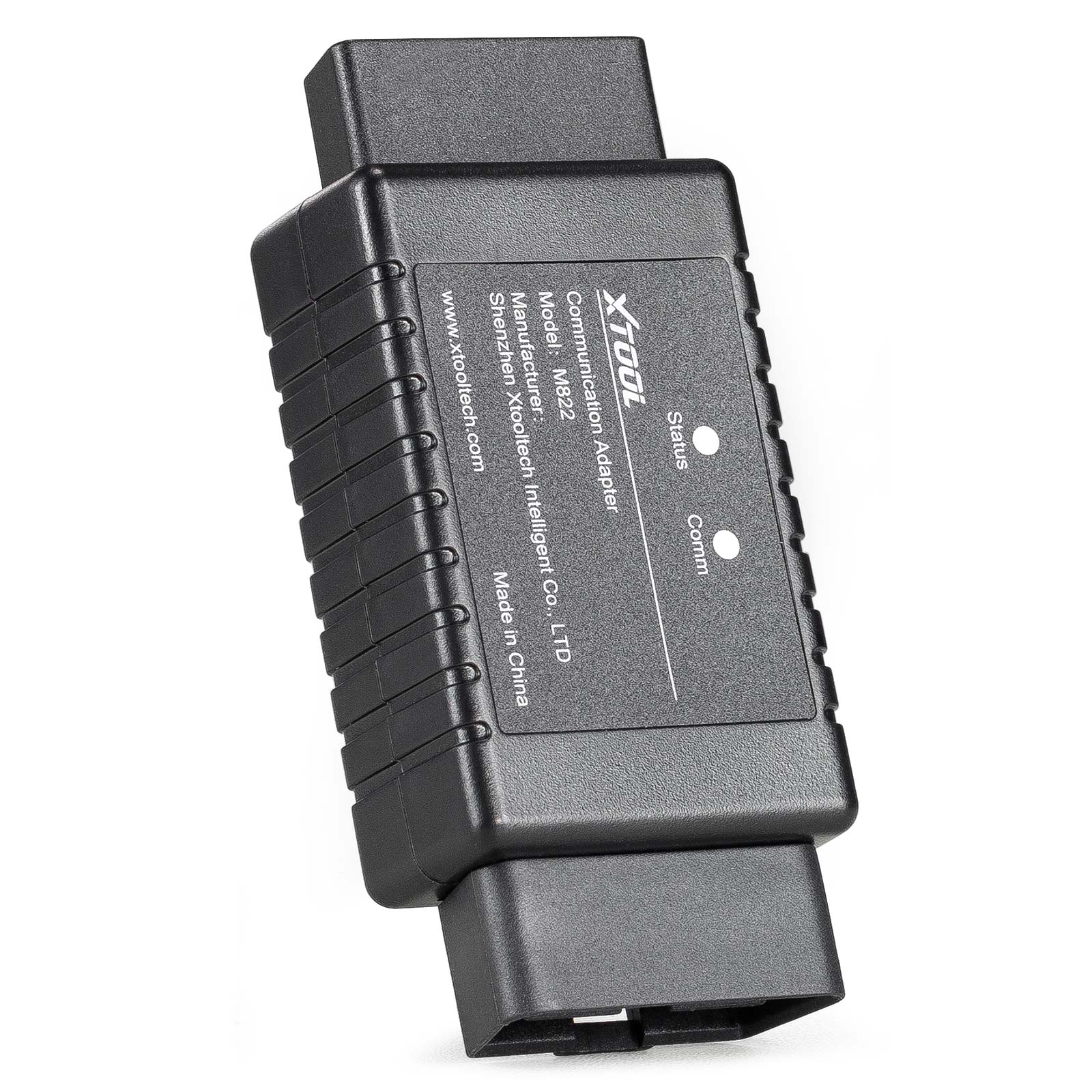

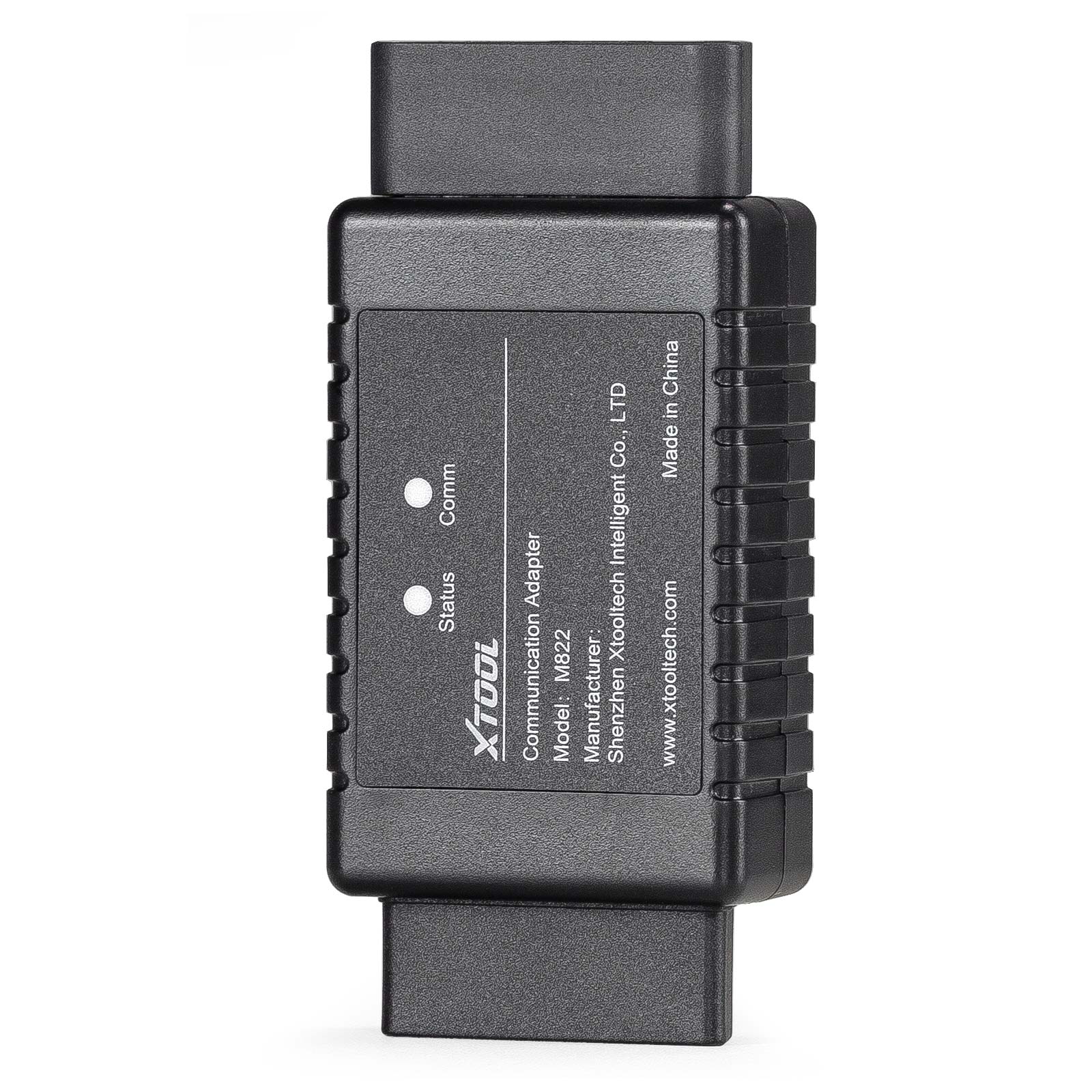

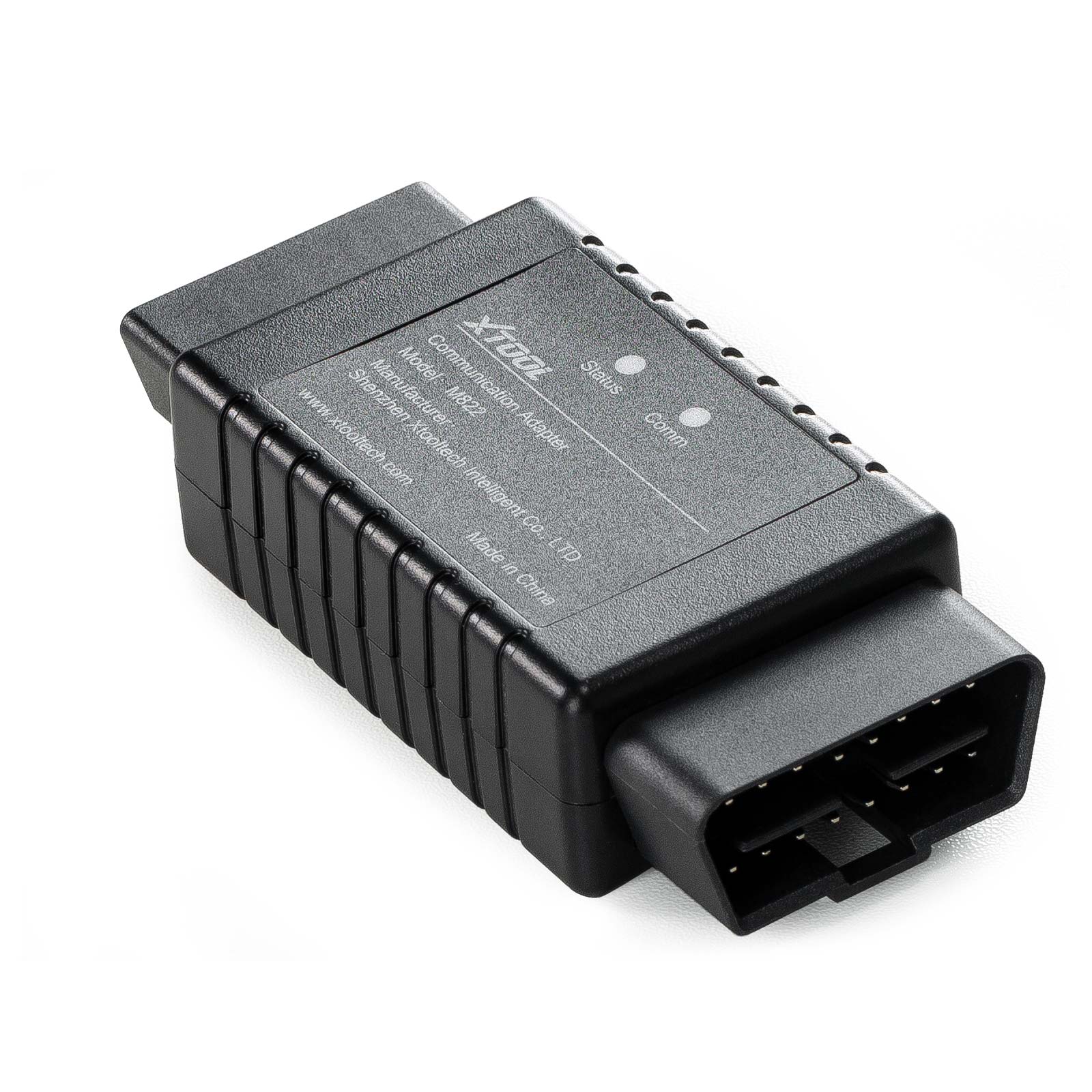

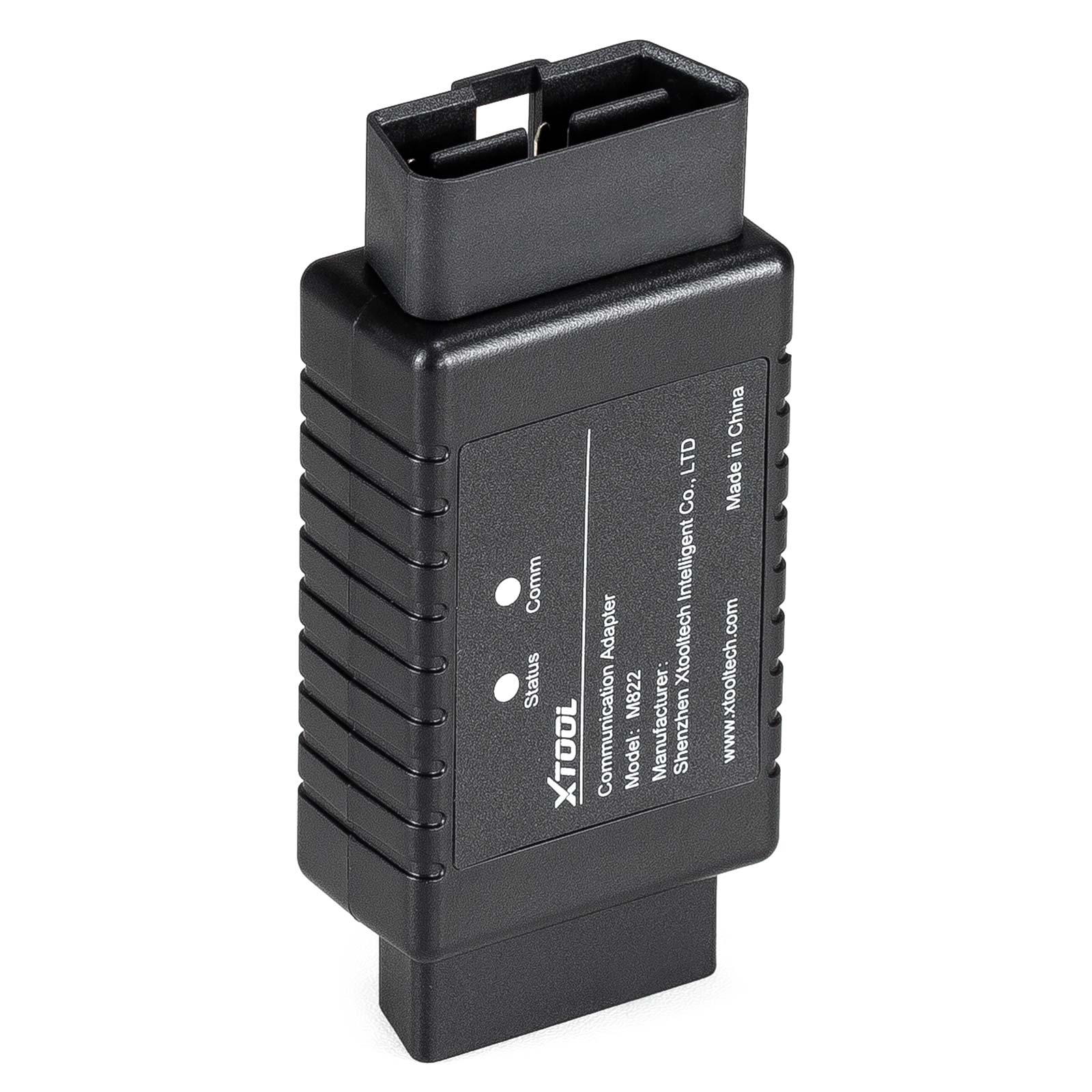

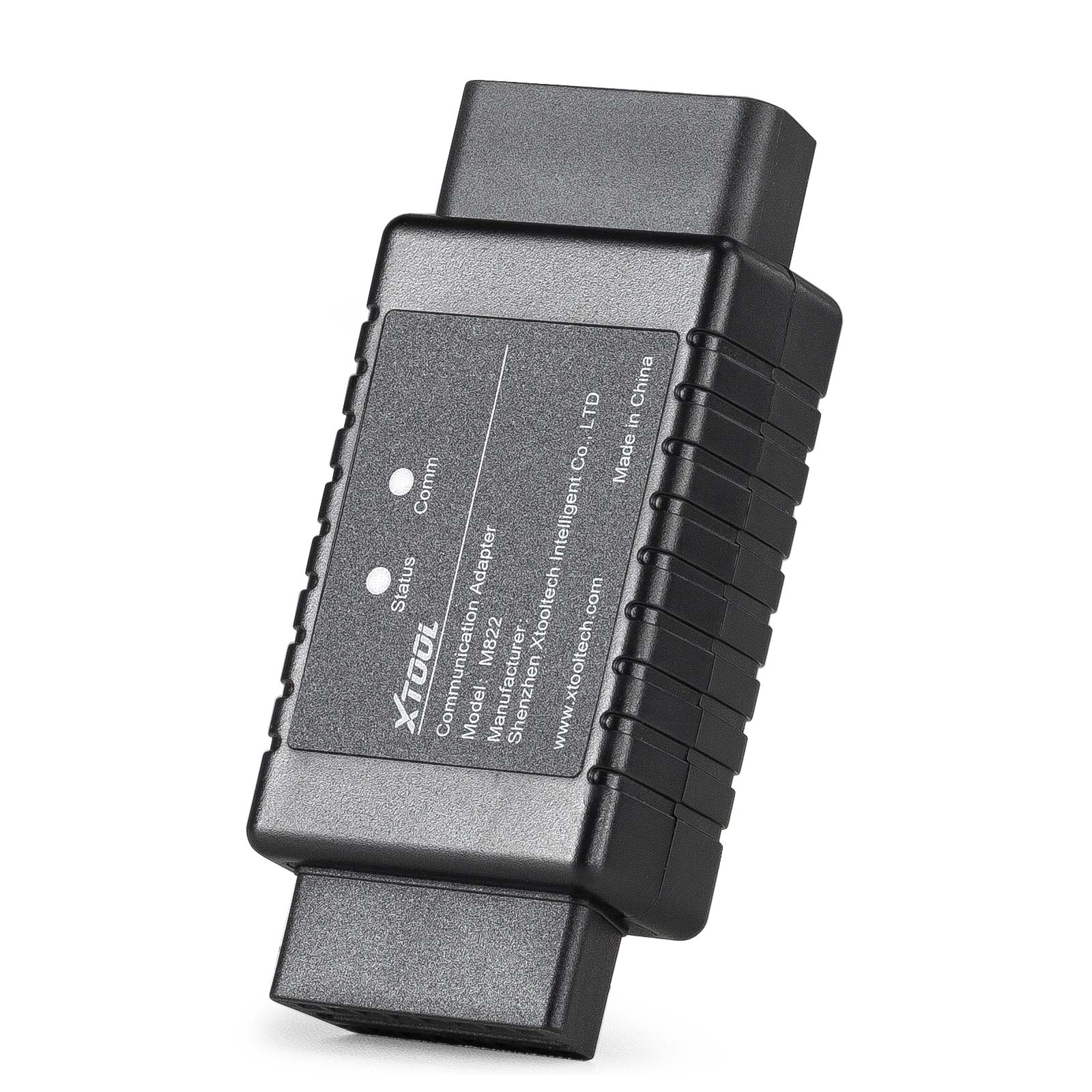

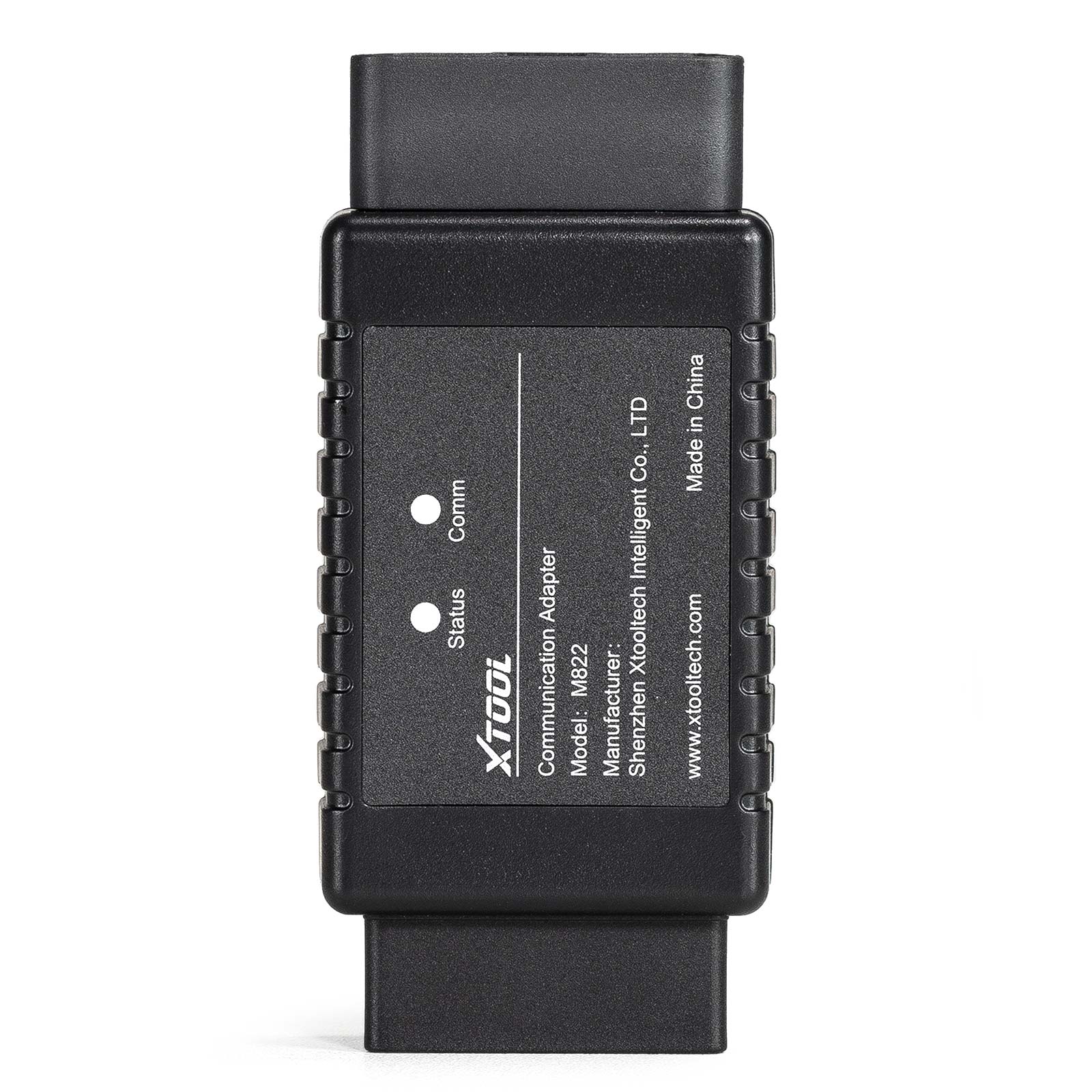

XTOOL M822 Adapter Key Programmer For Toyota 8A/Mercedes-Benz AIl Keys Lost Work With XTOOL X100 PAD3 X100 MAX IK618 IP616 IP819 IP819TP

With M822 TOYOTA Adapter, you can save as much as 65% of the calculation time on the process, or save you from plugging the key emulator in and out for hundreds of times.

Tools You Need:

XTOOL Tablet (Take X100PAD Elite as example XTOOL X100 PAD3, X100 PAD3 SE, X100 MAX, D8, D8BT, D9, D9PRO, A80, A80PRO, A80PRO MASTER, IP616, IP819, IP819TP, IK618)

Main Cable & OBD2-16 Connector

M822 Communication Adapter

Toyota 8A Specialized Wiring Harness

KC100 Key Programmer

KS-1 Toyota Key Emulator

Network Connection

Models Supported:

2014~2019

For Toyota Levin
For Corolla
For RAV4
For Prado
For Land Cruiser
For Camry
For Highlander
For Reiz
For Sienna
For Hiace
For Hilux
For Crown Kluger
For Aygo with IMMO box F3-F4-K6-S6

Note: This is not compatible with American models with “H” Chip blade keys. For these models, please use the Reset IMMO function that is supported on X100PAD3/X100PAD Elite/X100MAX.

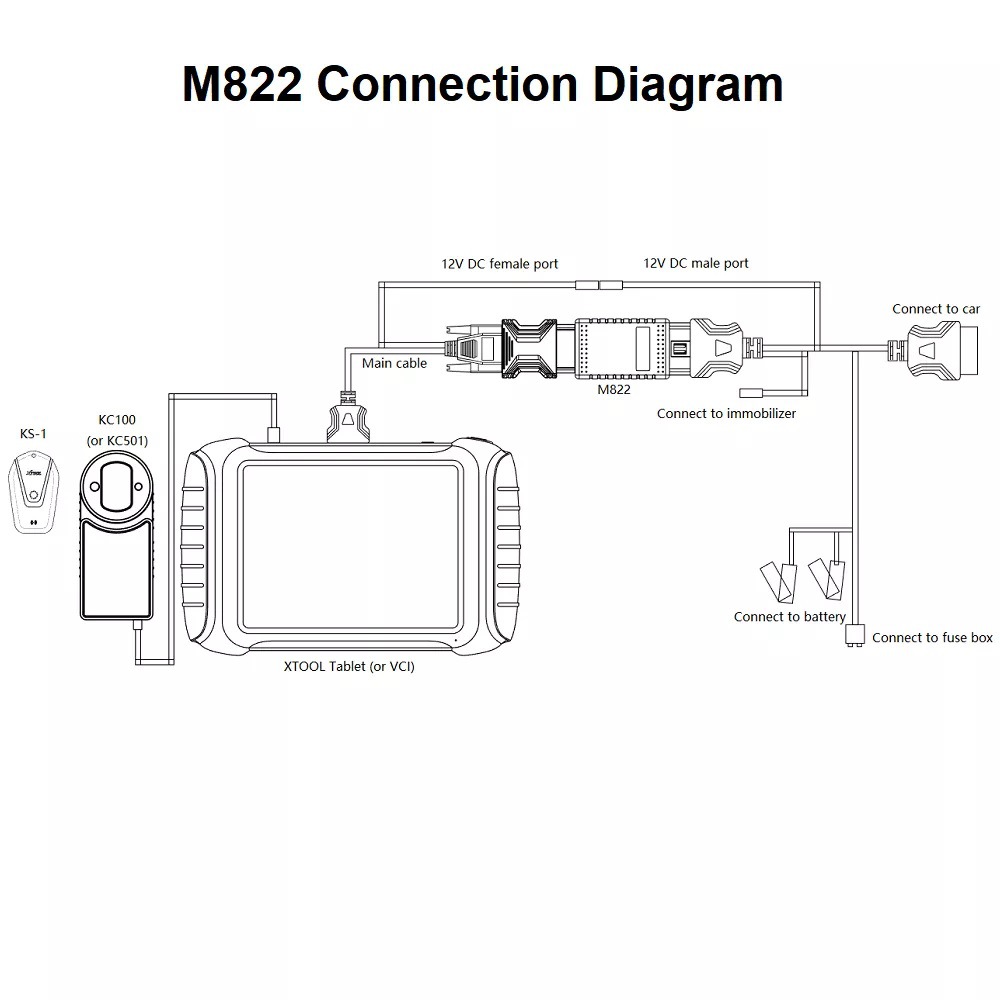

Connection Method

Connect VIA OBD:

Connect KC100/KC501 to the device via USB and prepare a KS-1
Connect the device (or VCI box) with the M822 Adapter using the main cable.
Connect the Toyota cable to the car using OBD port.
Take the battery clip from the car out and use the battery clip to connect the cable to the battery.
Take out the fuse from the fuse box then plug the cable into it.
Find the 12V DC male port from the Toyota cable and connect it to the 12V DC female port from the main cable.

Note:

For different models, the connection method might not be same. Sometimes an extend cable is needed, and the fuse might be different. Please check XTOOL tablets for detailed wiring diagram when connecting to vehicle and fusebox.

Connect on bench:

Connect KC100/KC501 to the device via USB and prepare a KS-1
Connect the immobilizer to the Toyota bench cable.
Connect the main cable and the Toyota bench cable via M822 adapter.
Connect the 12V DC adapter to the main cable.

How to do all key lost for Toyota 8A with M822:

1. Open up Toyota software (V26.90 or higher) and go through these menus: By Type – All blade Key lost(8A). After that, this menu will show up.
2. Select Read Immobilizer data. It will notice you to connect to the network, then tell you how to connect to the vehicle. Please check “Wiring diagram” for detailed connection method.
3. After connected to the car properly, click “OK” and the device will extract the data from the immobilizer. This will take no longer than 3 minutes so please wait patiently.
4. After the data is being read, you can name the data file and save it in Adapter/Toyota folder.
5. Now please disconnect the M822 Adapter and turn the vehicle back to its original state.
6. Make sure that the KC100/KC501 is connected and the KS-1 is ready, and the device is still connected to the network, then click “Generate 8A simulated key” menu, and select the data file that you saved before.
7. Select the key position. Please note that all the positions have an ID inside it, but only some of them corresponds to a registered key. Normally (if there are no any keys that have been erased), key position 1 or 2 have a registered key inside.
8. Connect the KC100 or KC501 to the device, and put KS-1 inside the slot. The emulated sub master key will be generated.
9. After generated the emulated key, please check if the emulated key could be used. If not, please repeat step 6-8, and remember to change to another key position. To check the emulated key, take the chip out from the unprogrammed key, put the KS-1 close to the ignition switch, insert the key and see if the car could be turned on. The immobilizer indicator light will also turn off.
10. If the key could be used, please go to “OBD programming function”. With an emulated sub master key, the rest of the process will be the same as adding a key. We suggest to check the number of registered keys first.
Note: The KS-1 that emulated is not showed as a registered key so it won’t be shown on the key numbers.
11. Click “Add a key”, check the notice that comes out, then put the KS-1 close to the ignition switch, and insert the new key (without chip) to the ignition switch and turn it on.
12. When the immobilizer indicator lights up constantly, turn the ignition off, take out the new key, install the chip inside the new key, insert the key inside the ignition switch. Do not turn on the ignition.
13. Now the immobilizer indicator will flash. Wait for about 1 minute, and see if the indicator goes off. If the indicator goes off, then the key has been added, and the process is completed. If not, please repeat step 11-13.
14. After it’s done, check numbers of keys again and compare to the results before, and see if the key has been registered to the vehicle.

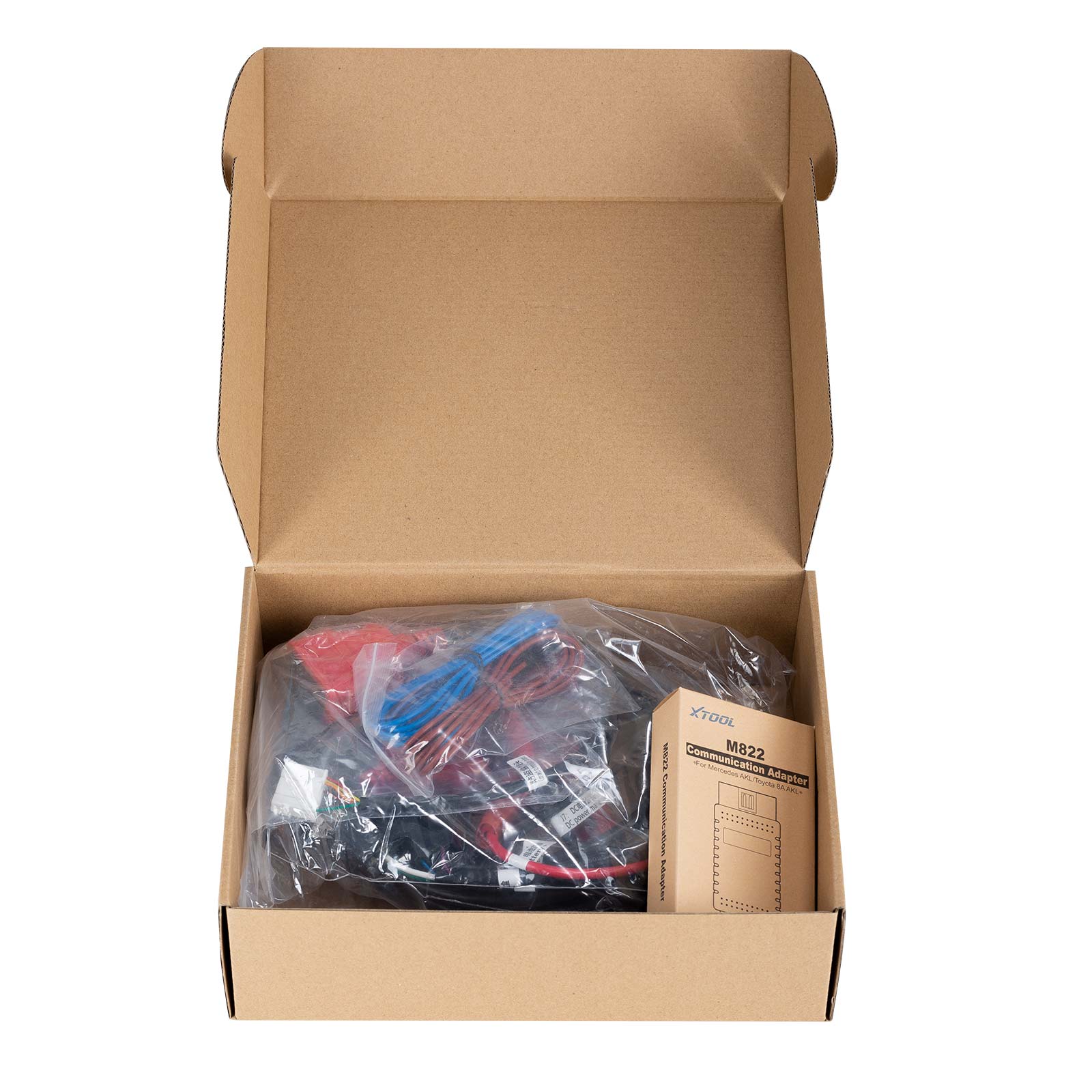

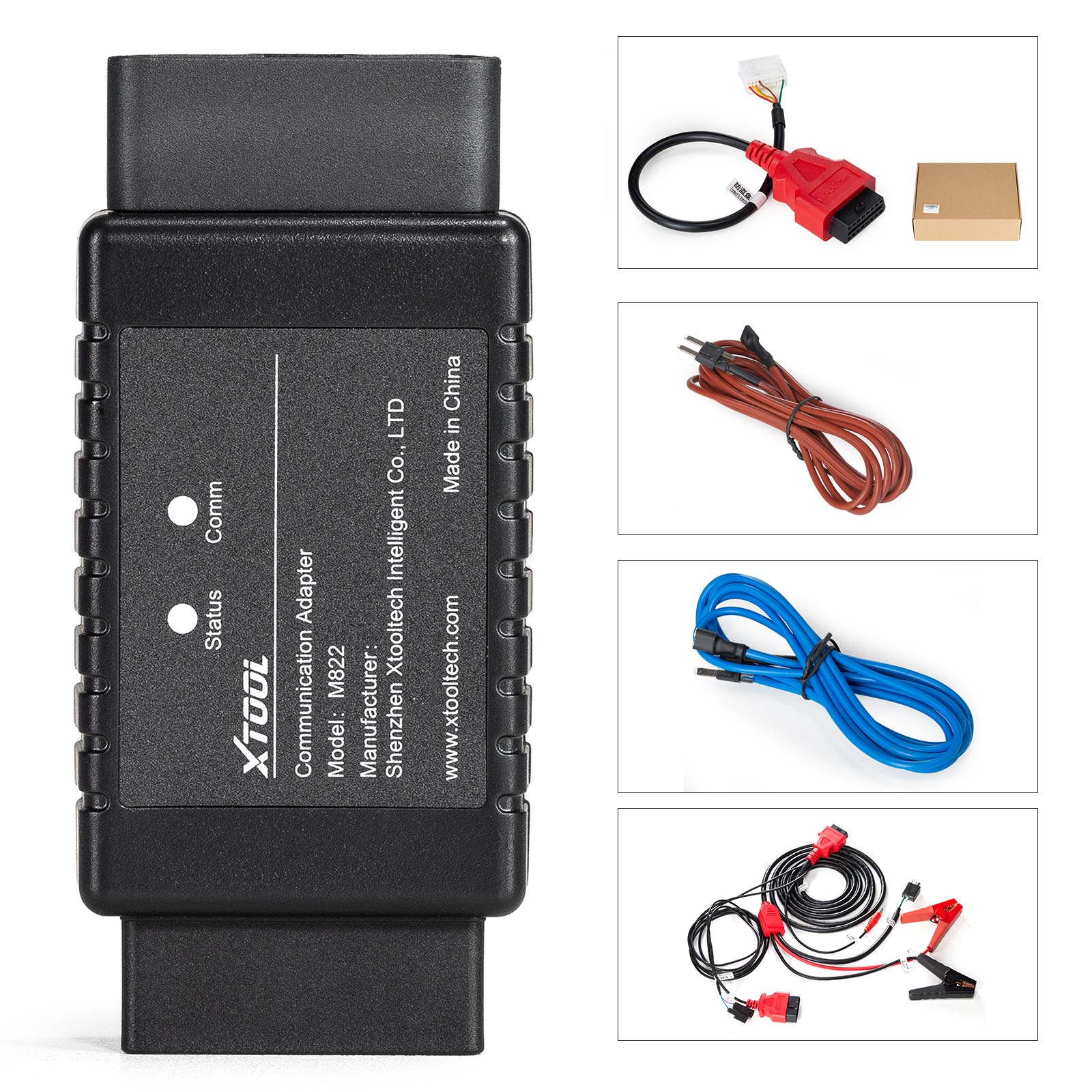

Package List:

1pc x XTOOL M822 TOYOTA Adapter
