Адаптер данных GODIAG GT107 + DSG Plus
Адаптер данных коробки передач GODIAG GT107 + DSG plus - это адаптер для подключения коробки передач DSG.Инженеры по обслуживанию коробки передач DSG могут клонировать, диагностировать и ремонтировать ECU в коробке передач DSG, а также считывать, записывать и настраивать данные ECU в коробке передач DSG с помощью PCMFlash, PCMTuner и Kessv2.
Этот адаптер автоматически и вручную выбирает программное обеспечение PCMFlash.Для чтения и записи данных можно выбрать "Автомат", для диагностики можно выбрать "ручной".Для других программ KESSV2, DQ200, DQ250, DQ500 вы также можете выбрать « ручной».
Кроме того, используя автомобильный аккумулятор питания, адаптер может непосредственно читать и записывать данные коробки передач DSG, и вы можете четко проверять состояние связи во время чтения и записи данных.

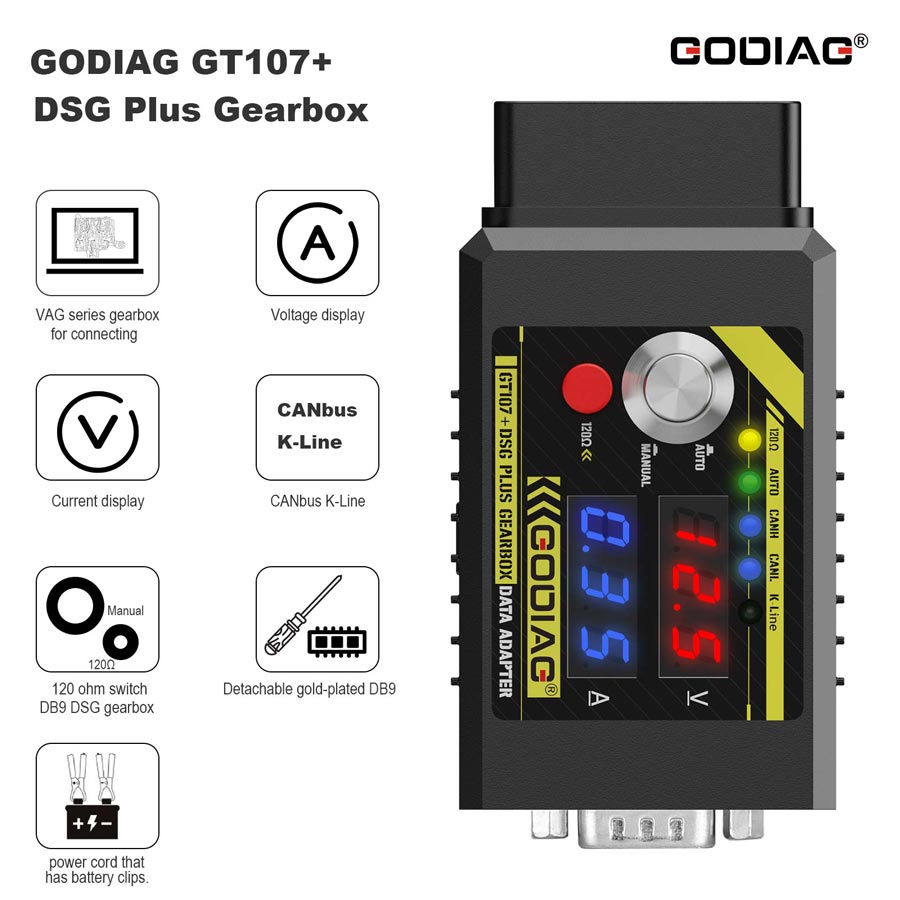

Особенности продукции:

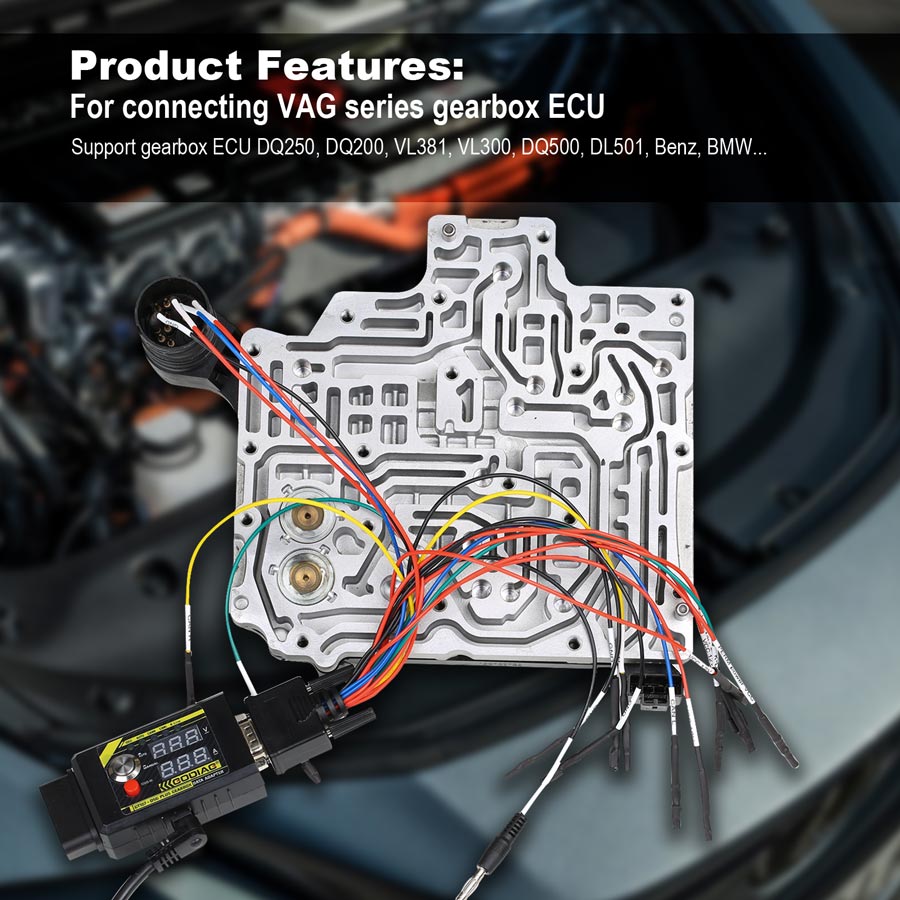

1. Этот адаптер предназначен для подключения трансмиссии серии VAG к ECU, комплектации трансмиссии ECU DQ250, DQ200, VL381, VL300, DQ500, DL501, Mercedes - Benz, BMW.
Показ напряжения: Пользователь может знать текущее рабочее напряжение ECU коробки передач.В случае короткого замыкания или ошибки проводки напряжение будет серьезно снижаться, и его можно использовать для определения проблемы.
Монитор тока может отображать текущий рабочий ток ECU коробки передач для определения рабочего состояния ECU коробки передач.
Указатель связи может отображать текущее состояние связи K - Line шины can.
5. Ручные и автоматические переключатели питания, 120 Ом переключатели.Есть кабели в режиме наведения (универсальный переключательный трамплин коробки передач DB9 DSG) и зонды.
Разъемный позолоченный интерфейс DB9 подключения, пользователь может сделать свой собственный профессиональный порт подключения для реализации разработки DIY.
7. Оборудована линией электропитания с аккумуляторным зажимом.Пользователи могут использовать аккумуляторы автомобиля для питания.

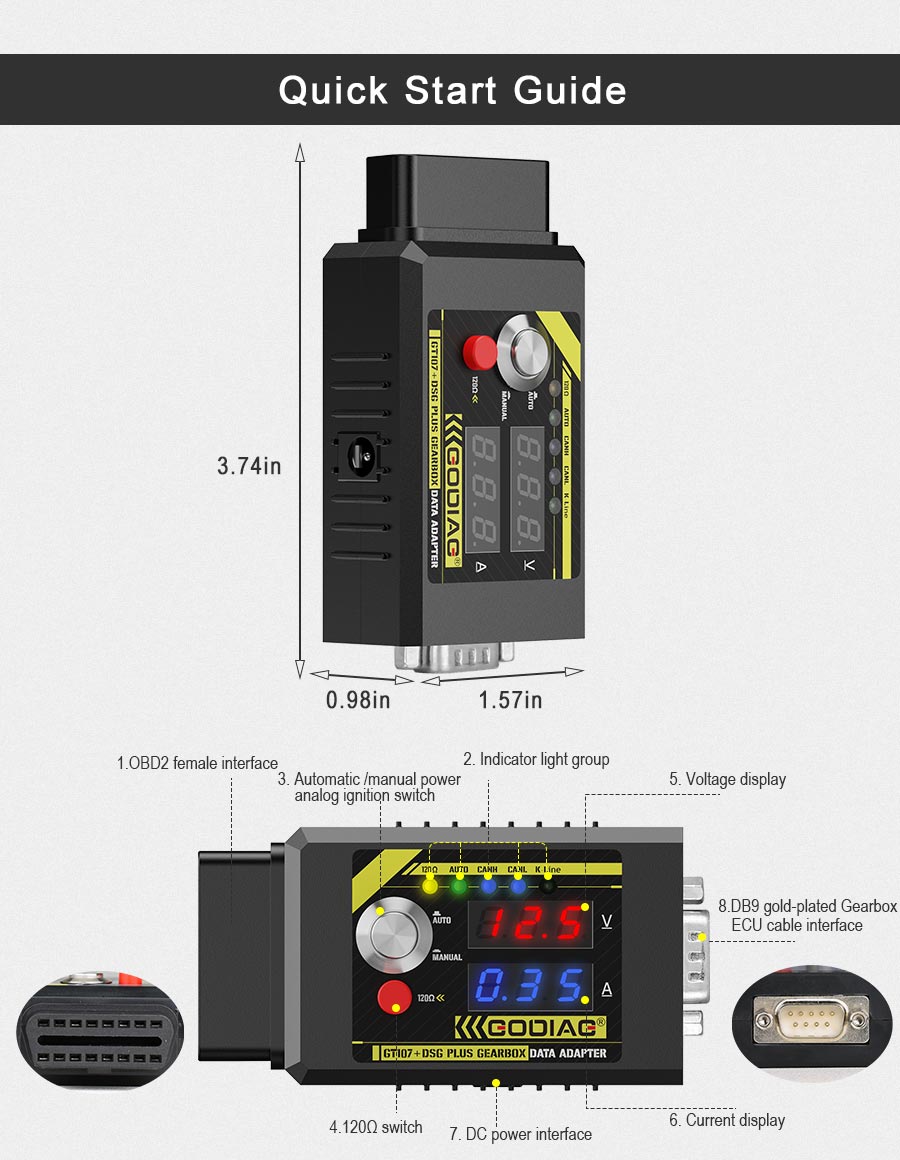

Диаграмма подключения и операции:
Использование с PCMtuner:
Операция проста:
Подключите Godiag GT107 + к ECU коробки передач в соответствии с определением шнура ECU коробки передач.Для VAG DQ250, DQ200, VL381, VL300, DQ500, DL501, для Renault DC0 / DC4, Gen2, для Honda LUK UDCT.
Подключение источника постоянного тока 12V 2A.(Функциональная кнопка должна всплывать перед подключением к источнику питания.)
3.GODIAG GT107 + Имитационный переключатель зажигания находится в « автоматическом» режиме, если выключатель зажигания не нажат, данные напряжения и тока адаптера показывают 0В 0А, в « ручном» режиме, если нажать переключатель зажигания, адаптер показывает текущее рабочее напряжение источника питания,Текущий рабочий ток трансмиссии ECU.(Примечание: Пожалуйста, выберите « автоматический» или « ручной» аналоговый режим зажигания в соответствии с режимом, необходимым для чтения и записи данных устройства,)
Подключение к PCMFlash, PCMTuner, J2534.
Выполнение операций чтения и записи данных.
Используется в автомобиле:
Операция проста:
Подключите Godiag GT107 + к ECU коробки передач в соответствии с определением шнура ECU коробки передач.Для VAG DQ250, DQ200, VL381, VL300, DQ500, DL501, для Renault DC0 / DC4, Gen2, для Honda LUK UDCT.
Подключение к источнику питания 12V 2A DC.(Функциональная кнопка должна всплывать перед подключением к источнику питания.)
3.GODIAG GT107 + аналоговый переключатель зажигания находится в « автоматическом» режиме без нажатия переключателя зажигания, данные напряжения и тока адаптера показывают 0В 0А, в « ручном» режиме, если нажать переключатель зажигания, адаптер показывает текущее рабочее напряжение источника питания,Текущий рабочий ток трансмиссии ECU.(Примечание: Пожалуйста, выберите « автоматический» или « ручной» аналоговый режим зажигания в соответствии с режимом, необходимым для чтения и записи данных устройства,)
Подключение маршрутов PCMFlash, PCMTuner, J2534.
Выполнение операций чтения и записи данных.
Использование с KESSV DQ200, DQ250 и DQ500:
Операция проста:
Подключите Godiag GT107 + к ECU коробки передач в соответствии с определением шнура ECU коробки передач.Для VAG DQ250, DQ200, VL381, VL300, DQ500, DL501, для Renault, DC0 / DC4, Gen2, для Honda LUK UDCT, Mercedes - Benz, BMW, трансмиссии ECU.
Подключение к источнику питания 12V 2A DC.(Функциональная кнопка должна всплывать перед подключением к источнику питания.)
При нажатии переключателя зажигания аналоговый переключатель зажигания GODIAG GT107 + находится в « ручном» режиме, а адаптер показывает текущее рабочее напряжение источника питания и текущий рабочий ток ECU коробки передач.
Подключение устройств чтения и записи данных OBD2 или диагностических устройств.
Выполните операции считывания, записи или диагностики данных ECU в коробке передач.
Пакет включает:
1 программа x Godiag GT107 + ECU AD
1 универсальный переключатель для коробки передач DB9 DSG
Один провод питания с батарейным зажимом
Один X зонд
1 адаптер питания постоянного тока (резьба в пределах 5,5 * 2,1 мм до резьбы в пределах 5,5 * 2,5 мм)
1 Руководство по x
