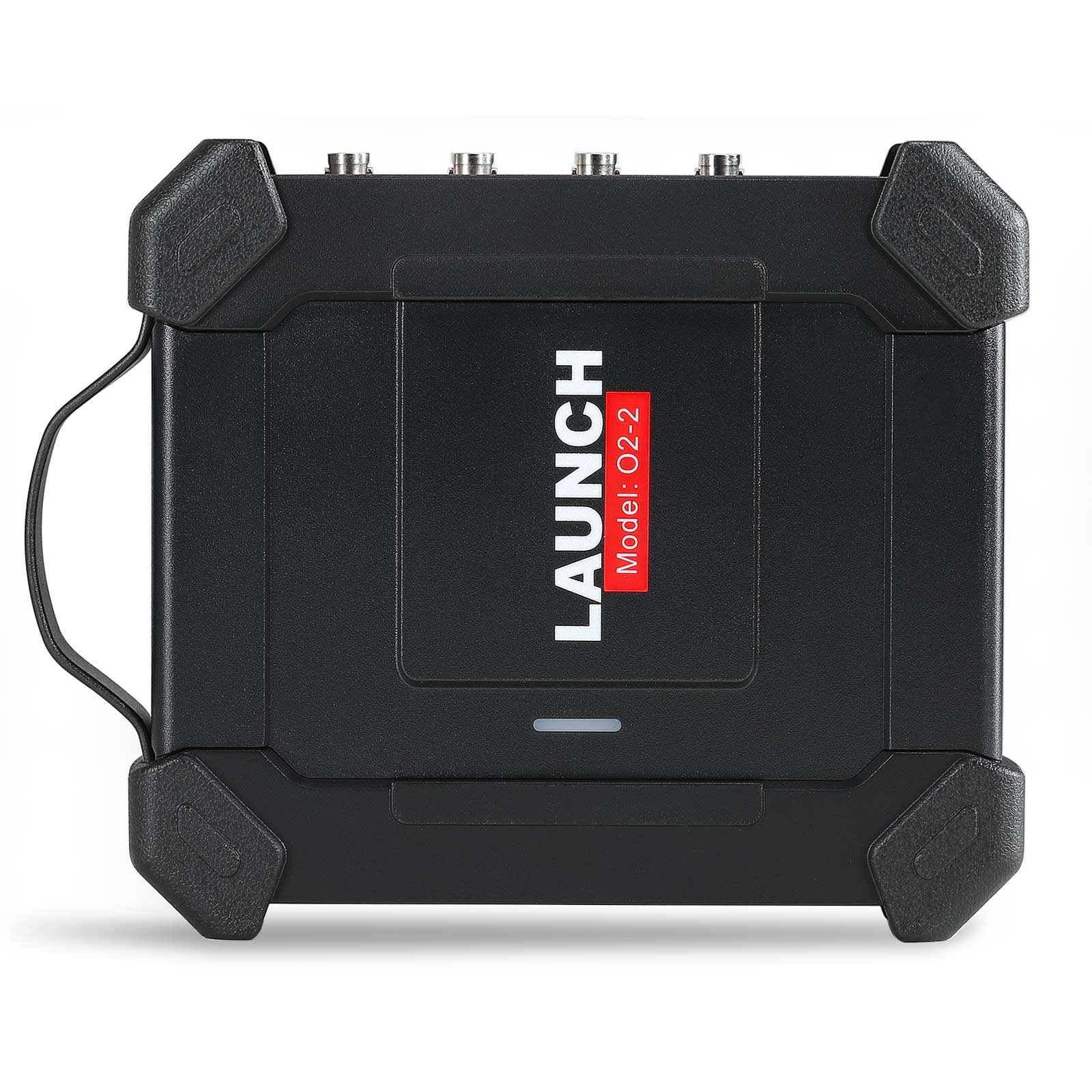

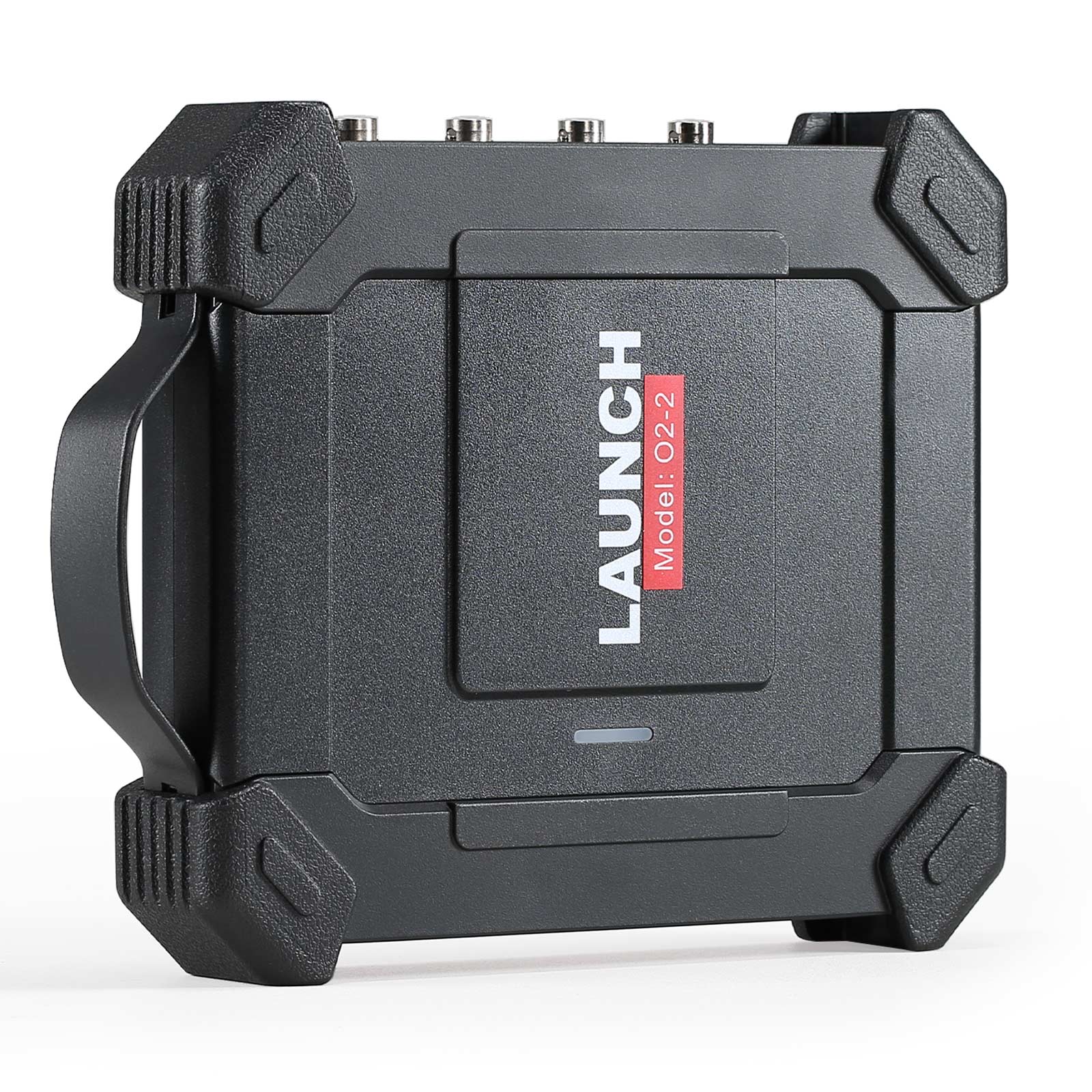

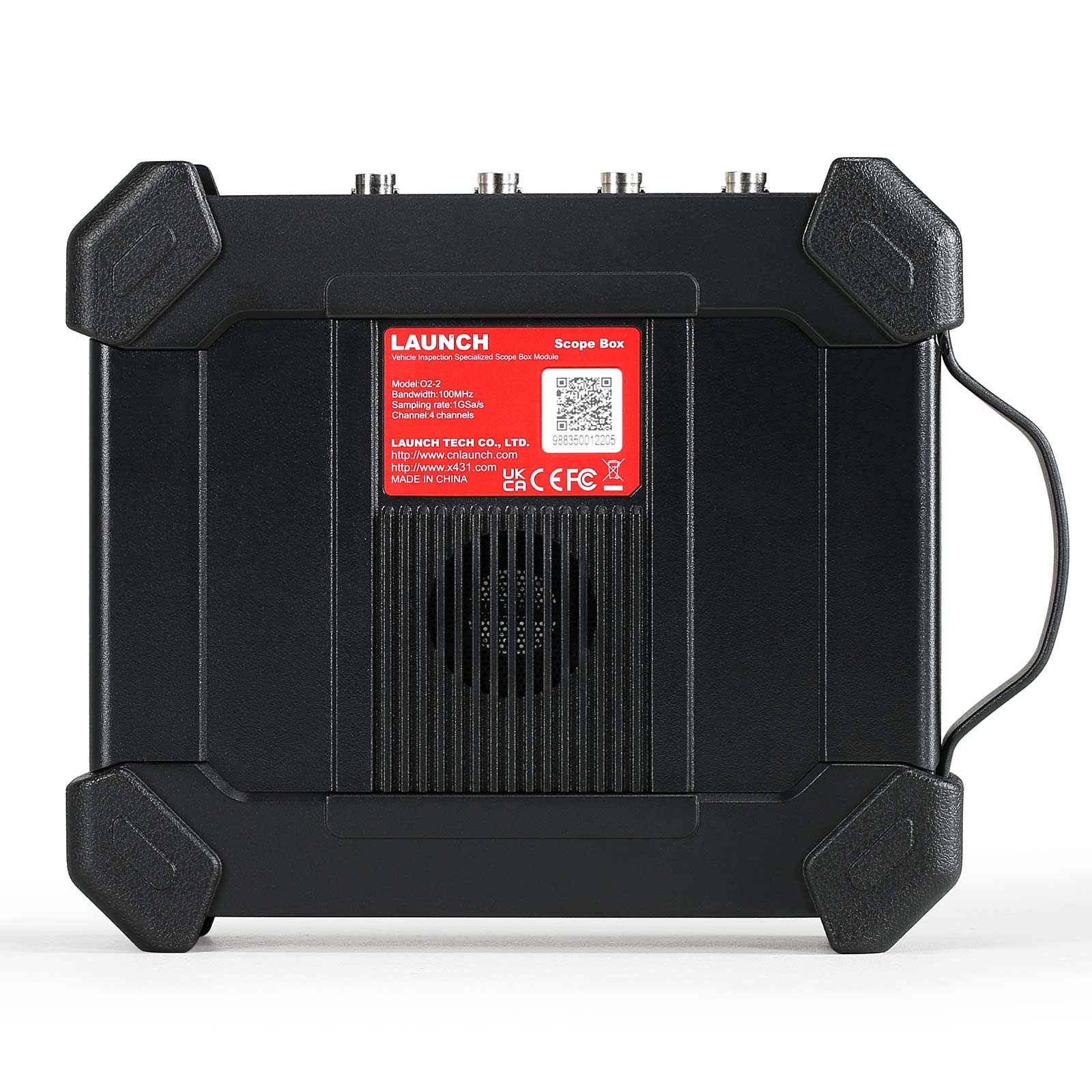

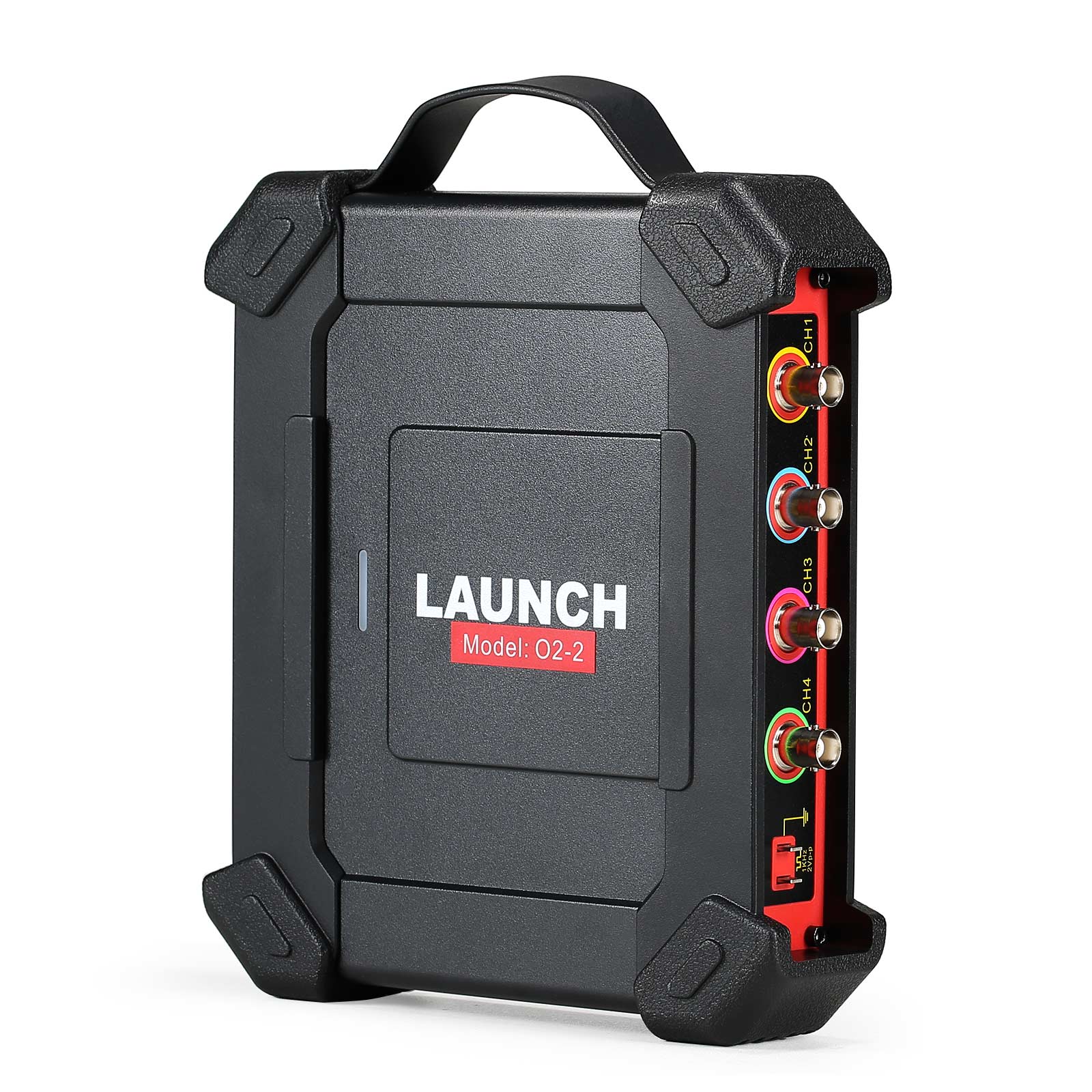

Осциллограф LAUNCH X431 O2 - 2 с осциллографом 4 канала 100 МГц USB постоянного тока в сочетании с PRO3S + V5.0 / PAD V / PAD VII

Пусковый осциллограф O2 - 2 для устранения сложных электрических неисправностей

LAUNCH O2 - 2 Scopebox представляет собой многофункциональный и простой в использовании дополнительный модуль с новым дизайном и обновленным оборудованием для обнаружения неисправностей высокого уровня на различных электрических компонентах, таких как датчики, исполнительные устройства и схемы.Благодаря интеграции приложения O2 - 2 с диагностическими приборами серии X - 431 он обеспечивает точную и решающую диагностику неисправностей, что позволяет цехам и техникам расширять возможности своих диагностических приборов.

Для получения окончательных результатов диагностики используются приложения O2 - 2, интегрированные с инструментами сканирования серии X - 431 (например, X431 PRO ELITE, X431 Throttle, X431 - Pad II AE, X431 - Torque, X491 - Turbo, X431 Pro3S +, X431 - 1PAD V, X431 - 2 Pad VII, X4301 - IMMO ELITE, X431 / IMO PLUS).

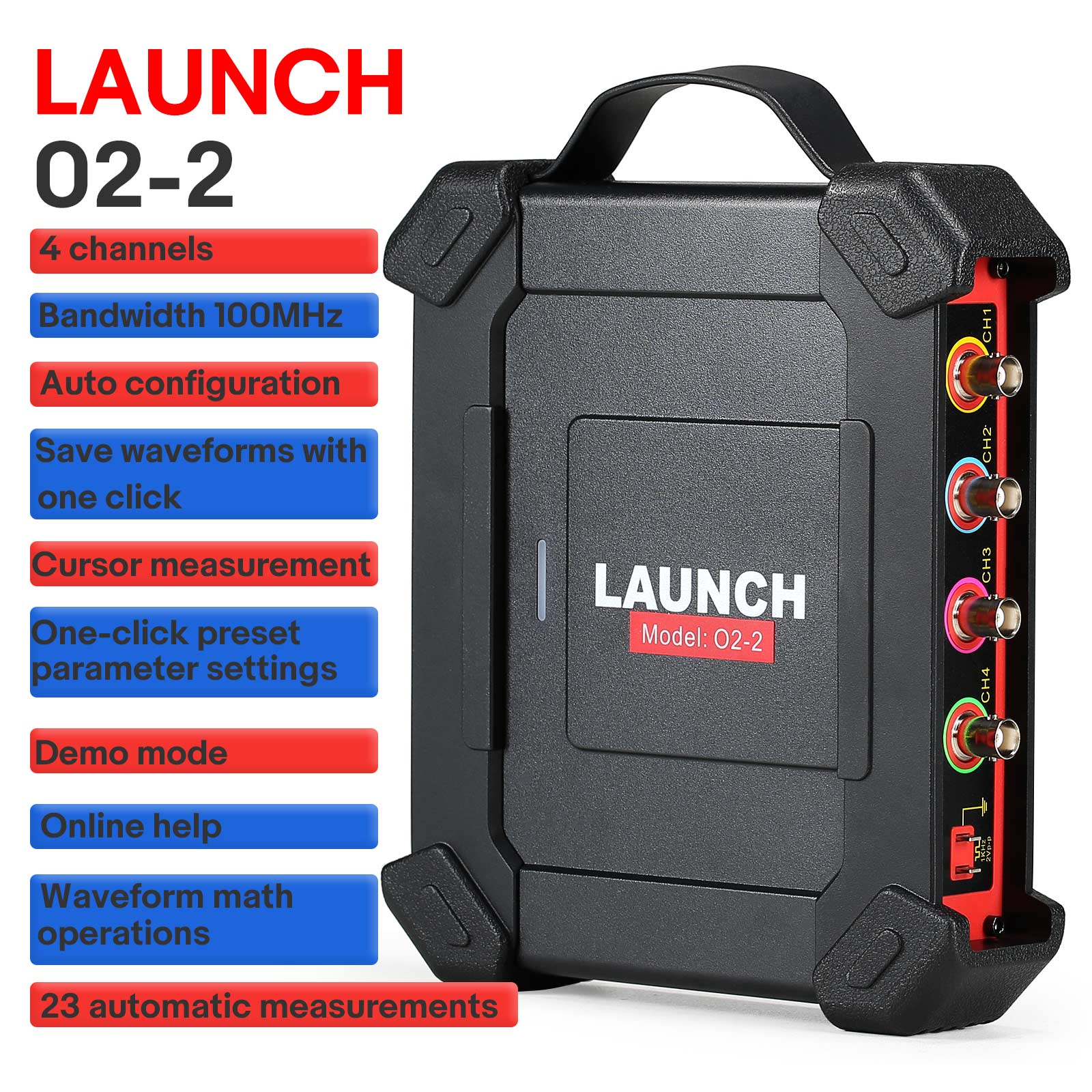

Яркие моменты:

Четыре канала
Пропускная способность 100 МГц
Автоматическая настройка
Нажмите, чтобы сохранить форму волны.
Измерение курсора
Параметры формы волны
Демонстрационный режим
Онлайновая помощь
математическая операция формы волны
23 Автоматические измерения.

Характеристики:

Устранение и диагностика неисправностей ECU
Способность регистрировать и воспроизводить данные о форме волны с высоким разрешением для будущего анализа.Функция запуска одной кнопкой позволяет пользователю захватывать
3. Конкретные формы волн, повышающие эффективность обработки на 70% по сравнению с другими диапазонами
Доступ к 23 автоматическим измерительным переменным, отображаемым на одном экране, чтобы легко переключаться
Возможность прямого ввода имен и символов при нажатии на виртуальную клавиатуру упрощает процесс и помогает повысить эффективность на 90%
Буферная память до 50М
Использование функции увеличения / уменьшения для просмотра точных деталей
Можно настроить настройки персональной системы и сохранить как профиль для просмотра
Функция самокалибровки позволяет оптимизировать путь сигнала осциллографа для достижения максимальной точности измерений
Математические операции с увеличенной формой волны, такие как сложение, вычитание, умножение и функция FFT, для расширенного анализа формы волны
11. Многочисленные автомобильные испытания, включая схемы, датчики, исполнительные устройства, испытания зажигания и т.д.
Многоязычный пользовательский интерфейс
12.Данные USB Sunc передаются на внешние устройства, такие как лацканы, планшеты и т.д.

Функция:

Поддержка нескольких испытаний по умолчанию транспортных средств
Поддержка различных испытаний по умолчанию для автомобилей, таких как схемы, датчики, исполнительные устройства, испытания зажигания, испытания связи и комбинированные тесты, а также различные параметры и конкретные методы соединения для каждого теста.

23 Автоматические измерения.
Двадцать три параметра автоматического измерения отображаются на одном экране, с первого взгляда, и щелкнуть можно одним касанием.Он поддерживает очистку одним нажатием клавиши, устраняет громоздкость перевернутых страниц и многократного поиска, делая автоматические измерения простыми в использовании и удобными.

Быстрое переключение питания
Поддержка краев, импульсов и других триггеров.Простые и интуитивные настройки запуска и быстрые методы переключения источника запуска делают наиболее сложные части применения осциллографа чрезвычайно простыми.

Быстрое создание параметров формы волны
При тестировании формы волны просто нажмите кнопку, чтобы сохранить существующие настройки на текущем интерфейсе как заданные параметры формы волны.При последующем тестировании аналогичной формы волны заданные параметры могут быть загружены непосредственно без необходимости повторной настройки.

Одна кнопка быстро сохраняет форму волны
Просто нажмите кнопку, чтобы быстро сохранить текущую форму волны на экране и автоматически сохранить ее в указанном формате.Он может быть использован непосредственно в качестве формы волны референтного канала, которая будет показана позже.

Удобные операции курсора
Нажмите один раз, чтобы открыть горизонтальный и вертикальный курсоры.Каждый курсор может быть перетаскиван независимо, отслеживание курсора также может быть реализовано непосредственно с помощью простого яркого прикосновения, общая эффективность повышается более чем на 80%.

Поддержка соответствующих изменений курсора / фазовой линейки
Когда форма волны усиливается / уменьшается в течение часа, курсор и фазовая шкала могут быть соответствующим образом изменены, сохраняя диапазон измерений неизменным.

Поддержка двухточечного прикосновения, форма волны может быть увеличена или уменьшена вертикально или горизонтально
Перетаскивание горизонтально или вертикально с двумя точками может увеличивать или уменьшать форму волны горизонтально или вертикально.

Поддержка демонстрационных функций
Установите синусоидальную форму волны для демонстрации общих функций без необходимости подключения осциллографа.

Поддержка волновой математики
В дополнение к быстрому преобразованию Фурье, он также поддерживает вычисления сложения, вычитания, умножения и деления двухканальных волн.

Подробное сравнение коробок осциллографов O2 - 2 и O2 - 1

Модель	Тип O2 - 1	Блок O2 - 2
Каналы	Четыре.	Четыре.
Оркестр	100 МГц	100 МГц
Время подъема	3.5ns (типичное значение)	3,5 наносекунды
Максимальная частота отбора проб	1 Гбит / с (для четырех каналов)	1 Гбит / с (1 Гбит / с)
Входное сопротивление	1м ±1,5%	1м ±1,5%
Глубина памяти	50 миллионов.	Десять миллионов.
Число выборки	Восемь.	Восемь.
Вертикальная точность	3%	3%
Вертикальная шестерня	5 - 10 вольт	5 - 10 вольт
Инверсия	Поддержка	Поддержка
Канальная связь	Постоянный ток, обмен	Постоянный ток, обмен
Шестерня часовой базы	5 наносекунд ~ 1 км	1НС - 1ks
Точность базы времени	20 ppm	20 ppm
Режим отбора проб	Нормально.	Нормально.
Расшифровка шины CAN	КАН, ЛИН	КАН, ЛИН
Тип триггера	Границы, ширина импульса	Границы, ширина импульса
Режим триггера	Нормальная, автоматическая и одиночная последовательность	Нормальная, автоматическая и одиночная последовательность
Триггерная муфта	Постоянный ток, подавление шума	Постоянный ток, подавление шума
Математика	Двухволновой FFT	Двухволновой FFT
Монитор	YT, Масштабирование, прокрутка	YT, Масштабирование, прокрутка
Режим прокрутки	200ms / div - 1000s / div	200ms / div - 1000s / div
Автоматическая настройка	Поддержка	Поддержка
Автоизмерение	Двадцать три.	Двадцать три.
Курсор	Горизонтальный курсор, вертикальный курсор	Горизонтальный курсор, вертикальный курсор
Техническая поддержка	Порты USB, DC IN	Порт USB, порт ввода постоянного тока
Метод передачи данных	универсальная последовательная шина	универсальная последовательная шина
Параметры конфигурации автотранспортных средств	Схема, датчик, исполнительный механизм, зажигание	Схема, датчик, исполнительный механизм, зажигание
Рабочая температура	0°C ~ 50°C	0°C ~ 50°C
Диапазон питания	Интерфейс USB: 5V / 1A Постоянный ток: 12V / 24V	Интерфейс USB: 5V / 1A Постоянный ток: 12V / 24V
Совместимость	Разное разрешение планшета требует разных приложений	Приложение может быть совместимо с разрешением нескольких планшетов
Многоточечный тактильный жест	Нет!	Поддержка двухточечного прикосновения, форма волны может быть увеличена или уменьшена вертикально или горизонтально
Состав автотранспортных средств	Нет!	Каждый тестовый проект может поддерживать онлайн - справочные документы (они будут скомпилированы позже по мере необходимости)
Улучшение вязкости	Обновление вручную	Поддержка онлайнового обновления
Запуск	Во время ожидания нормального запуска невозможно расширить наблюдение формы волны.	Может использоваться в обычном режиме во время ожидания запуска.
Демонстрация функций	Нет!	- Да.
Разделить экран	Нет!	- Да.
Коэффициент отбора проб	Одноканальный 1G / s, более двух каналов только 250M / s	Одноканальный 1G / s, 2 - канальный 500M / s, многоканальный 250M / s
Время начала	Тип 2 - 3S	Около 16 секунд.
Потребление электроэнергии	Около 6 Вт	Около 7,5 Вт

Как подключить кабель?

Различные сценарии применения требуют разных способов подключения (независимо от того, какой сценарий приложения, требуется следующее соединение):

Во - первых, подача электроэнергии в осциллографическую коробку через двухзажимный кабель питания: один конец кабеля питания с двумя зажимами подключается к силовому интерфейсу осциллографа, а другой - к аккумулятору автомобиля для получения питания (красный - к положительному полюсу, черный - к отрицательному).

Примечание: * Планшеты серии PADVII поддерживают USB - питание.

Подключите B - образный зажим USB - кабеля к интерфейсу B - типа осциллографа и соедините другой конец с USB - интерфейсом диагностического устройства.

Нормы:

Каналы	Четыре.
Пропускная способность	100 МГц
Время подъема	3.5ns (Типичные значения)
Точность	±3%
входное сопротивление	1 млн. ± 1,5%
Тип ввода	Односторонний разъем BNC
Входная муфта	Постоянный ток, обмен
Защита от перегрузок	Индивидуальный вход ±200V
Диапазон временной базы	1ns ~ 1ks (1 канал)
	1ns ~ 1ks (2 канала)
	1ns ~ 1ks (4 канала)
Вертикальное разрешение	Восемь.
Буферная память	10М (для 4 каналов)

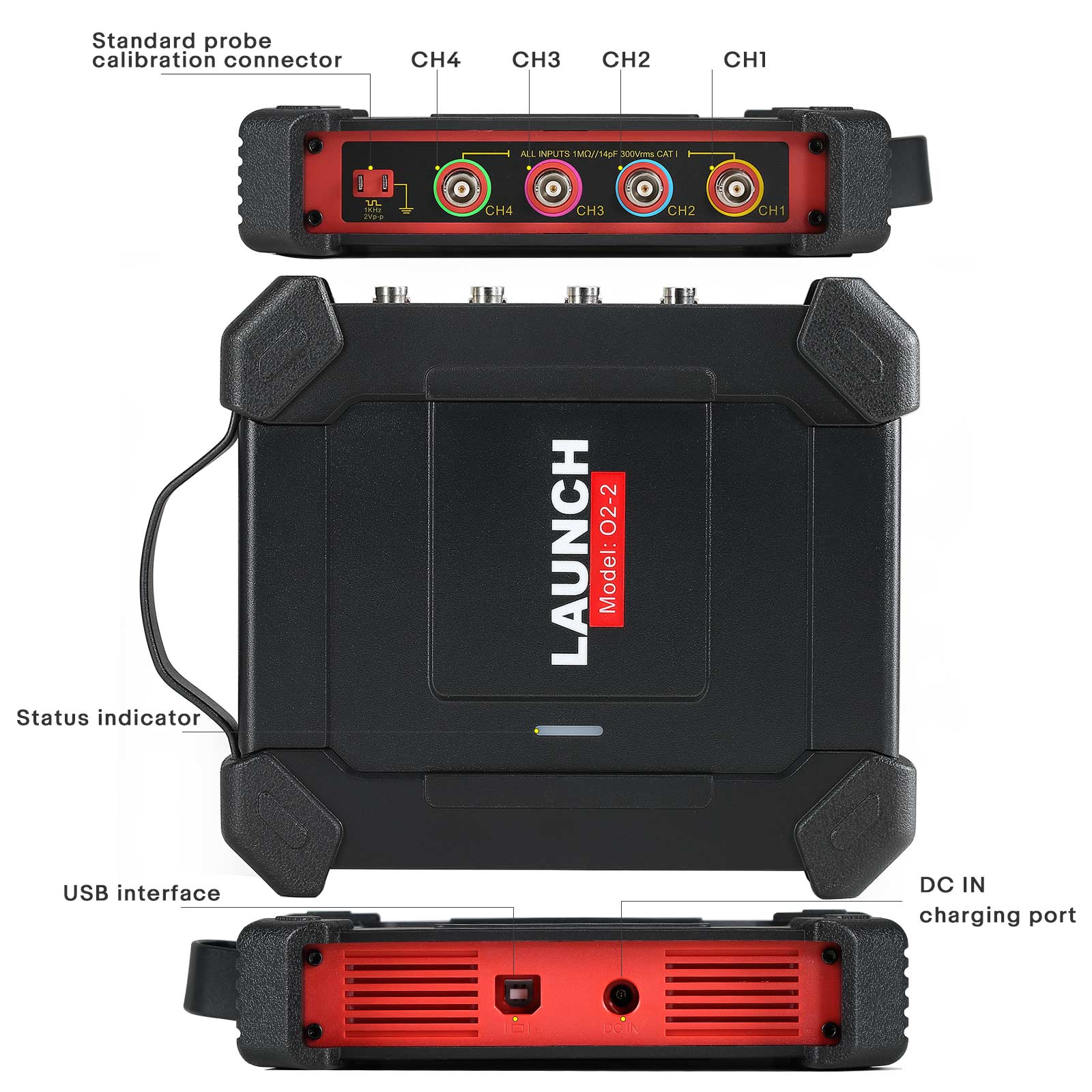

Интерфейс питания	Порты USB, DC IN
Обмен данными	универсальная последовательная шина
Режим триггера	Нормальная, автоматическая и одиночная последовательность
Превосходный триггер	Границы, ширина импульса

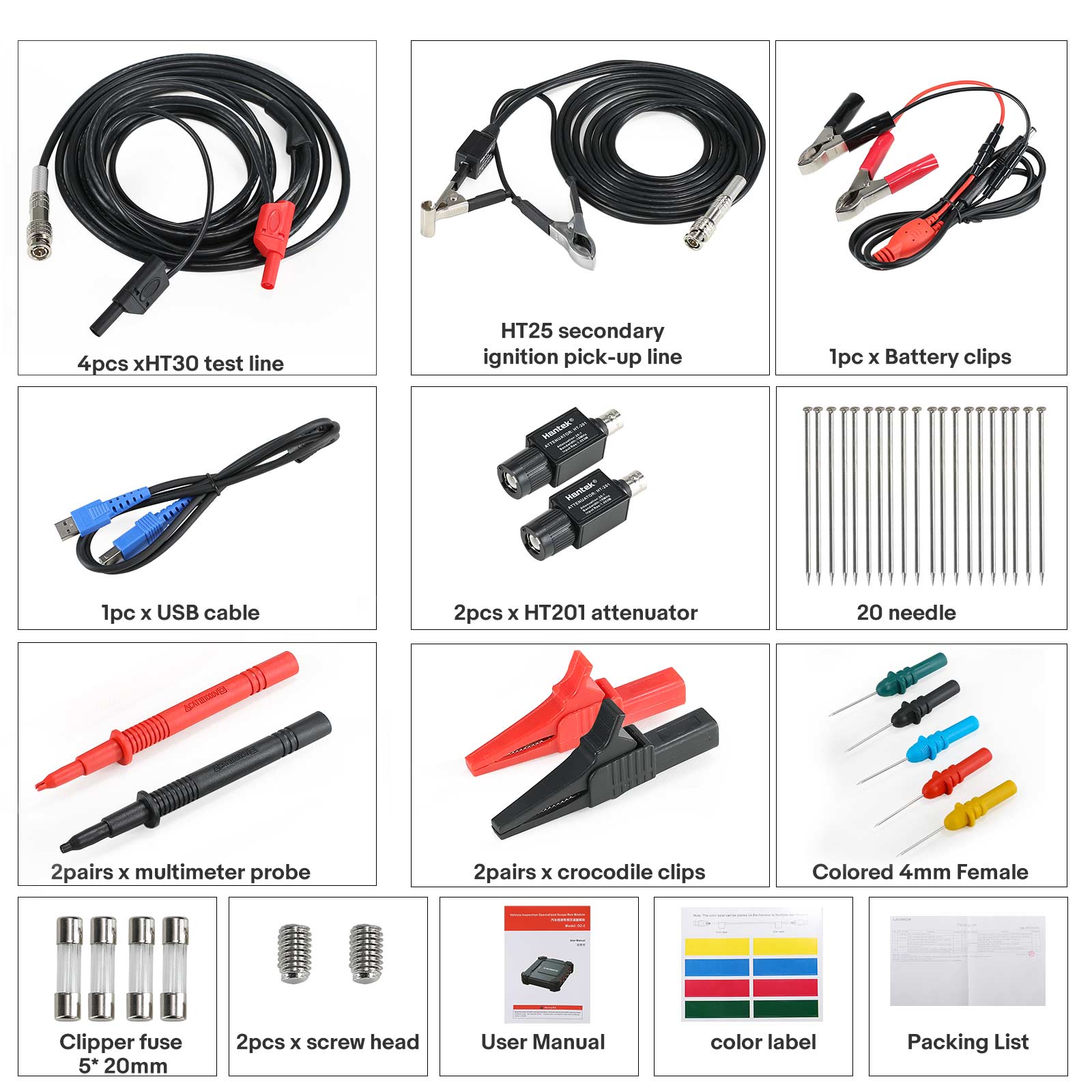

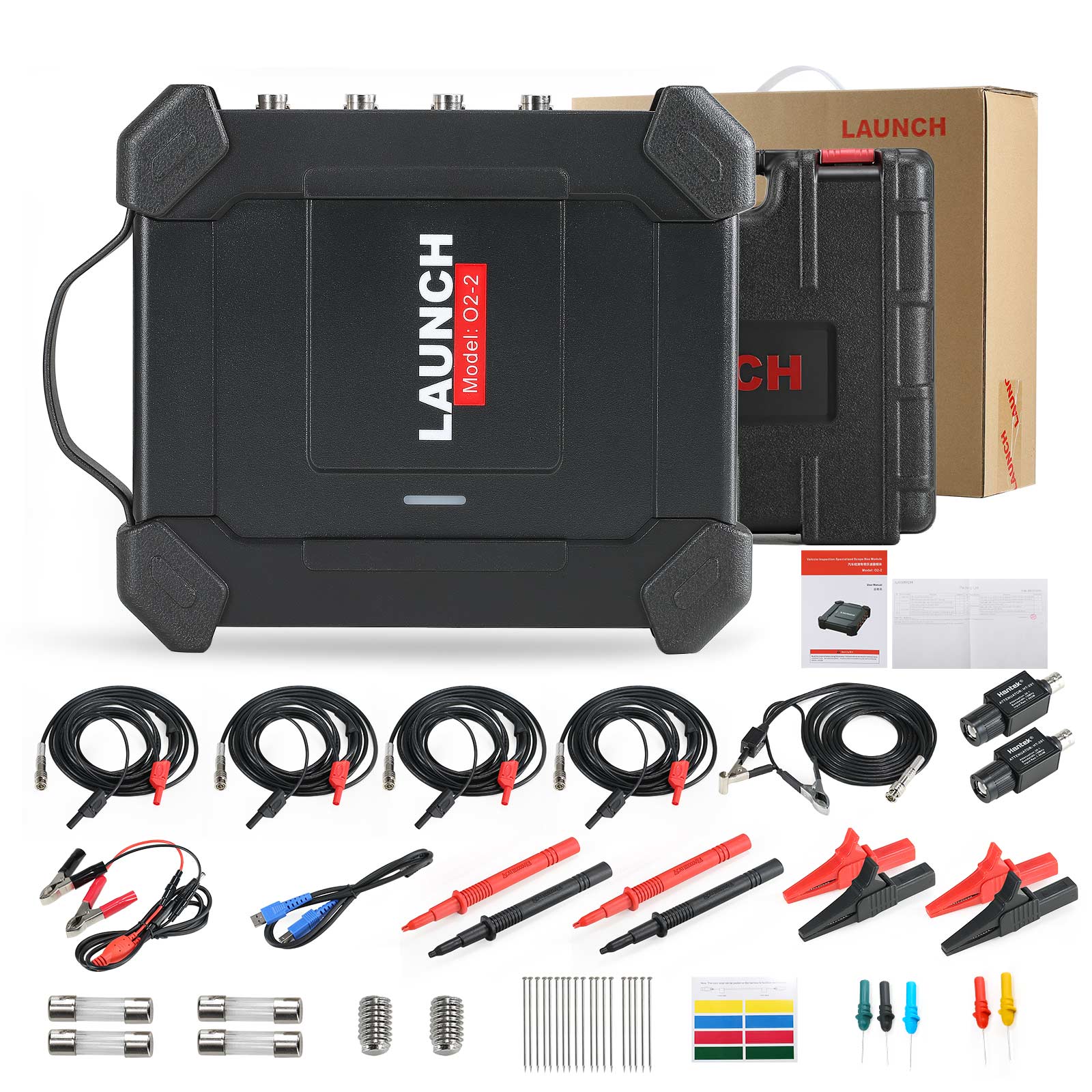

Перечень упаковки:

1 x Запуск хоста O2 - 2
Тестовый кабель с интерфейсом BNC - 4 мм
Кабель вторичного датчика зажигания
Один USB кабель
1 x 20: 1 аттенюатор
Один универсальный зонд
Один аккумулятор
Набор для перфорации
2 x Крокодилы.
Один отдельный кабель для удлинения зажигания
1 независимый датчик зажигания COP
