Запуск датчика X - 431 для X431 PAD V / PAD VII S2 - 2 USB - осциллографа постоянного тока

Name: Запуск датчика X - 431 для X431 PAD V / PAD VII S2 - 2 USB - осциллографа постоянного тока
Brand: LAUNCH
SKU: 1111
Price: 419.00 USD
Availability: InStock

35 615 ₽

Оптовая продажа 10+ шт. дополнительная скидка 5%

Представлен новый сенсорный ящик S2 - 2 для тестирования и моделирования большинства датчиков транспортных средств. Быстрое устранение неполадок ECU. Он совместим со сканерами запуска X431 PAD V, PAD VII, X431 Throttle III, X431 Throttler и т. Д. Чтобы максимизировать доход от ремонтных мастерских.

Вес: 4.8kg (10.56lb)

Объем: 44.5*38*14.2cm

Категория: Инструмент LAUNCH

купить сейчас

Email: qianfeiz@gmail.com

WhatsApp: 8613421344069

Описание
Original English Version

LAUNCH X431 Sensorbox S2 - 2 USB - осциллографа постоянного тока 2 - канального портативного сенсорного симулятора и тестера для X431 PAD V, X431 PED VII

Запуск X - 431 Sensorbox S2 - 2 иллюстрирует:

Модуль коробки датчиков LAUNCH S2 - 2 был разработан специально для диагностики / тестирования / моделирования неисправностей большинства датчиков транспортных средств.С его помощью пользователи могут легко и быстро диагностировать и моделировать датчики, чтобы быстро устранить неисправность ECU.

В то же время модуль коробки датчиков LAUNCH S2 - 2 также поддерживает функцию мультиметра для транспортных средств.С помощью этой функции пользователи могут тестировать напряжение, сопротивление и емкость.Эта функция использует те же аппаратные средства, что и сенсорный модуль.Модуль не может быть использован отдельно и должен использоваться вместе с диагностическим инструментом, специально предназначенным для запуска, совместимым с модулем.Он совместим со сканером LAUNCH X - 431 PAD V и X - 431 PID III V2.0.

Датчик - это устройство ввода сигнала ECU транспортного средства.Он преобразует эксплуатационные параметры транспортного средства, такие как скорость, температура охлаждающей жидкости, скорость вращения двигателя, расход воздуха и открытие дроссельной заслонки, в электрические сигналы и отправляет их в ECU транспортного средства.Затем ЭКУ транспортного средства корректирует рабочее состояние двигателя, чтобы поддерживать двигатель в оптимальном состоянии.

Включите функции X - 431 Sensorbox S2 - 2:

Совместимость с X - 431 Throttle и X - 431 Throttle III, X431 PAD VX431 Прокладка VII
Устранение и диагностика неисправностей ECU
Поддержка ручной записи волновых данных
Моделирование условий работы датчиков без замены деталей
Датчики дроссельной заслонки и педали
расходомер воздуха
Кислородный датчик
Датчик температуры
Датчики EGR
Датчик форсунки
Кривошип
Камерный датчик индукции и Холла
Используется в качестве мультиметра для измерения сопротивления, напряжения AC / DC, емкости, частоты и импульсных сигналов и т.д.
Моделирование некоторых особых условий работы датчиков без замены деталей
Один нажатие клавиши для входа в интуитивное меню датчика, исполнителя, определяющего / рисующего форму волны, форму волны с фиксированным временем, универсальный стол, системные настройки (с использованием сканера)

Запуск X - 431 Sensorbox S2 - 2

Функция:

S2 - 2 Sensorbox был разработан специально для диагностики / моделирования неисправностей датчиков.Кассет датчиков LAUNCH S2 - 2 состоит в основном из "датчика", "исполнительного устройства", "определения / рисования" и "формы волны с фиксированным временем".

Датчик:: Для моделирования входных сигналов электронной системы управления автомобилем автомобильный компьютер корректирует рабочее состояние двигателя в соответствии с этими параметрами.
Учреждения - исполнители:: Для моделирования выходного управляющего сигнала электронной системы управления автомобилем для определения рабочего состояния двигателя холостого хода, электромагнитного клапана EGR и других автомобильных исполнительных устройств.
Мультиметр:С помощью этой функции пользователи могут тестировать напряжение, сопротивление и емкость.

Модуль не может использоваться отдельно, он может быть использован только в качестве приложения к диагностическим инструментам LAUNCH X - 431 PAD III, PAD V и PAD VII.

S2 - 2 Подключение сенсорной коробки:

1) Вставьте один конец USB - кабеля (порт типа B) в USB - порт узла сенсорного модуля, а затем другой конец в USB - порт диагностического инструмента.
Датчиковый ящик S2 - 2

2) Нажмите кнопку питания более 3 секунд и запустите сенсорный модуль.Если электричество нормальное, зеленый индикатор стабильно зажигает состояние индикатора:

Зеленый свет:
Постоянное освещение: нормальная мощность
Сцинтилляция со средней скоростью: низкая мощность (независимо от того, мигает красный свет или нет)
Низкая скорость сцинтилляции: заряжается

Красный свет:
Постоянное освещение: диагностические инструменты подключены
Сцинтилляция: диагностический инструмент отключен.Только когда красный свет мигает, он попадает в зарядное состояние.Во время зарядки зеленый свет мигает на низкой скорости.

3) Запустить диагностический инструмент и получить доступ к набору инструментов.Нажмите на симулятор датчика, чтобы получить доступ к меню задания датчика.

Меню задания:

Сенсорный модуль состоит из пяти функциональных модулей.
Датчиковый ящик S2 - 2

1) Датчик: имитирует рабочее состояние бортового датчика с помощью выходного напряжения или формы волны, чтобы точно определить качество датчика и уменьшить слепую замену аксессуаров.
2) Исполнительные устройства: для вывода сигналов PWM для привода приводных устройств бортовой катушки.
3) Определение / рисование: Пользователь может настроить форму волны датчика, чтобы облегчить моделирование сигнала датчика в будущем.
4) Форма временной волны: Настройка формы временной волны для согласования двигателя (коленчатый + кулачковый вал) и выхода в той же фазе.
5) мультиметр: универсальный мультиметр функции.

Определения:
Формы волн: 9 типов волн на выбор;Орбитальная синусоидальная волна, обратная синусоидальная волна, ортогональная квадратная волна, обратная квадратная волна, среднее давление, прямая линия высокого и низкого давления, треугольная волна, трапециевидная волна.
Частота: Установите частоту выбранной формы волны.
Амплитуда: Установите амплитуду выбранной формы волны.
Смещение: Установить смещение выбранной формы волны.
Фаза: Установить фазу выбранной формы волны.
Коэффициент заполнения: Установите коэффициент заполнения выбранной формы волны.
Синхронизация сигналов: может привести к одновременному выходу сигналов CH1 и CH2.

Рисование вручную:
Общие рамки: 1−3 (необязательно).Общее число контрольных точек
Обычно форма волны состоит из 100 точек.Значения 1 - 3 означают, что для формирования формы волны можно выбрать 100, 200 или 300 точек.
Изменить кадр: Вы можете редактировать один кадр или все
Форма волны: вы можете выбрать заданную форму волны и разместить ее в области ручного рисования
Частота: частота одного кадра (для выхода 3 кадров общая частота устанавливается частота / 3)
Амплитуда: амплитуда выходной формы волны
Смещение: смещение выходной формы волны

Хронологические формы волн:
Эта функция используется для согласования часовой формы волны двигателя (коленчатый + кулачковый вал).

Технические параметры:

Модуль датчика:
Количество каналов: 2
Точность: 1%
Диапазон амплитуд: 0 - 20 В
Максимальный выходной ток: 20 мА
Предустановленный диапазон частот: 0 - 20 кГц
Частота импульсов сигнала квадратной волны: 0 - 15 кГц
Коэффициент заполнения сигнала квадратной волны: 0 - 100%
Источник питания: выходной / максимальный ток датчика симулятора 20 мА (выход питается аккумулятором) - приводной электромагнитный клапан, катушка зажигания / выходной ток 2А (внешний источник питания)
USB: USB 2.0 Тип B (с функцией зарядки и питания / 5V)
Моделирование напряжения постоянного тока: поддержка
Моделирование фиксированной частоты: поддержка
Предназначенное моделирование формы волны: поддержка
Ручное моделирование волн: поддержка
Интерфейс генератора сигналов: 2
Внешний порт питания: 1
Интерфейс электромагнитного клапана: 1
Интерфейс мультитаблицы: 2
Рабочая температура: 0°C - 50°C
Температура хранения: 30°C - 70°C

Мультиметр:
Напряжение постоянного тока: 0 V - 700 V
Напряжение переменного тока: 0 V - 700 V
Сопротивление: 0 Омега - 40 Омега
Конденсатор: 0 F - 100 мкF (максимальное время измерения 30 с)
Диод: 0 V - 1,5 V
Тест непрерывности: звук менее 30 Омега

Перечень упаковки:

1 модуль датчиков
Тестовый шнур 2ps x HT30
1 x 7 Кабель адаптера
Один кабель для батарей
Один USB кабель
3 x 6 Подключение
2 контрольных ручки для мультиметра (черный + красный -)
5 4 - мм цветных зондов с внутренней резьбой
Двадцать иголок.
1 адаптер питания
Две x головки
1 руководство для пользователей
1 место x упаковочный лист
Одна коробка x

Запуск списка упаковки X - 431 Sensorbox S2 - 2

Запуск списка упаковки X - 431 Sensorbox S2 - 2

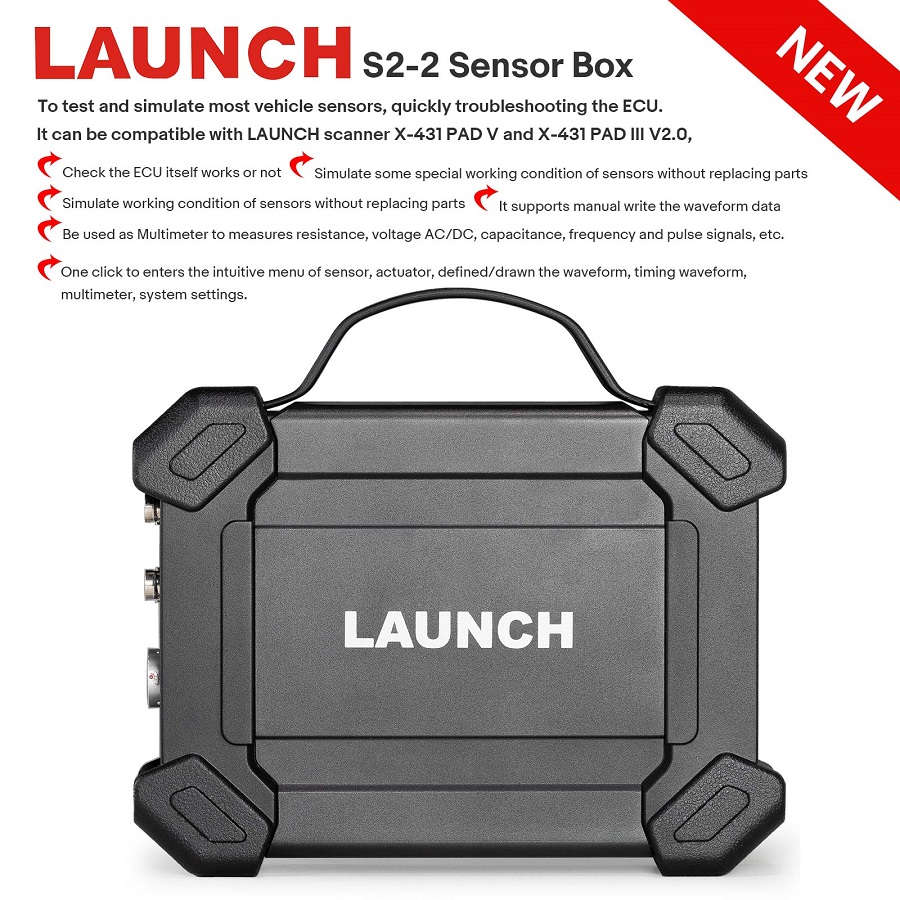

Launch X-431 Sensorbox S2-2 DC USB Oscilloscope 2 Channels Handheld Sensor Simulator and Tester for X431 PAD V, X431 PAD VII

Launch X-431 Sensorbox S2-2 Description:

LAUNCH S2-2 Sensor box module is specially developed for diagnosing/testing/simulating most vehicle sensor faults. With its help, users can easily and quickly diagnose and simulate the sensor to rapidly troubleshoot the ECU.

At the same time, the LAUNCH S2-2 Sensor box module also supports the vehicle multimeter function. Through this function, users can test voltage, resistance, and capacitance. The function uses the same hardware device as the sensor module. The module cannot be used separately, and must be used together with Launch-specific diagnostic tools that are compatible with this module. It can be compatible with LAUNCH scanner X-431 PAD V and X-431 PAD III V2.0.

The sensor is the signal input device of the vehicle ECU. It converts vehicle operating parameters such as vehicle speed, coolant temperature, engine speed, air flow, and throttle opening into electrical signals and sends them to the vehicle ECU. Then, the vehicle ECU adjusts the engine running status to maintain the engine in optimal condition.

Launch X-431 Sensorbox S2-2 Features:

Compatible with X-431 Throttle & X-431 Throttle III, X431 PAD V, X431 PAD VII
ECU Troubleshooting and Diagnostics
It supports manually writing the waveform data
Simulate the working condition of sensors without replacing parts
Throttle & Pedal Sensor
Airflow Meters
Oxygen Sensor
Temperature Sensor
EGR Sensor
Injectors Sensor
Crank
Cam sensors inductive & hall
Be used as Multimeter to measure resistance, voltage AC/DC, capacitance, frequency and pulse signals, etc
Simulate some special working condition of sensors without replacing parts
One click to enters the intuitive menu of sensor, actuator, defined/drawn the waveform, timing waveform, multimeter, system settings (working with scanner)

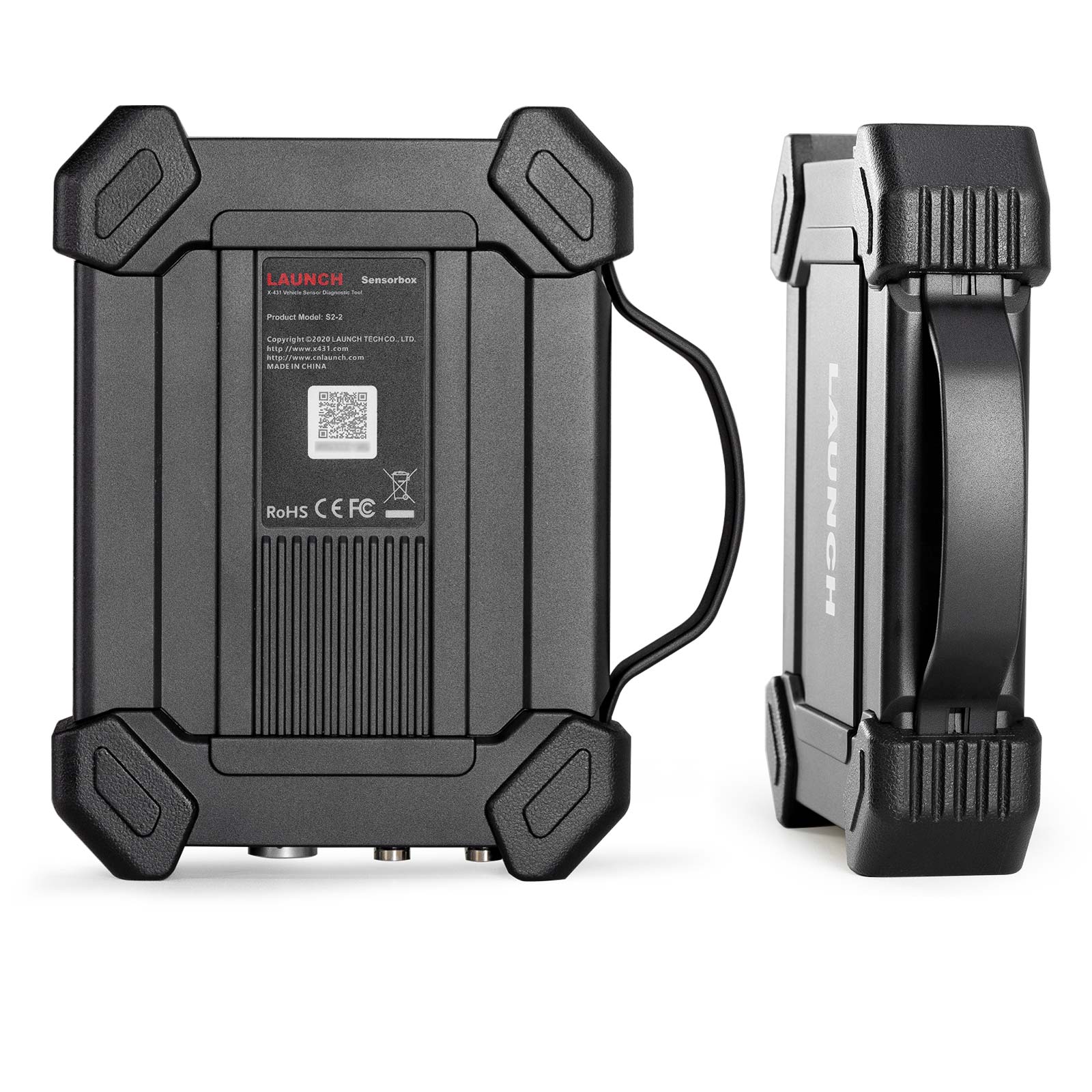

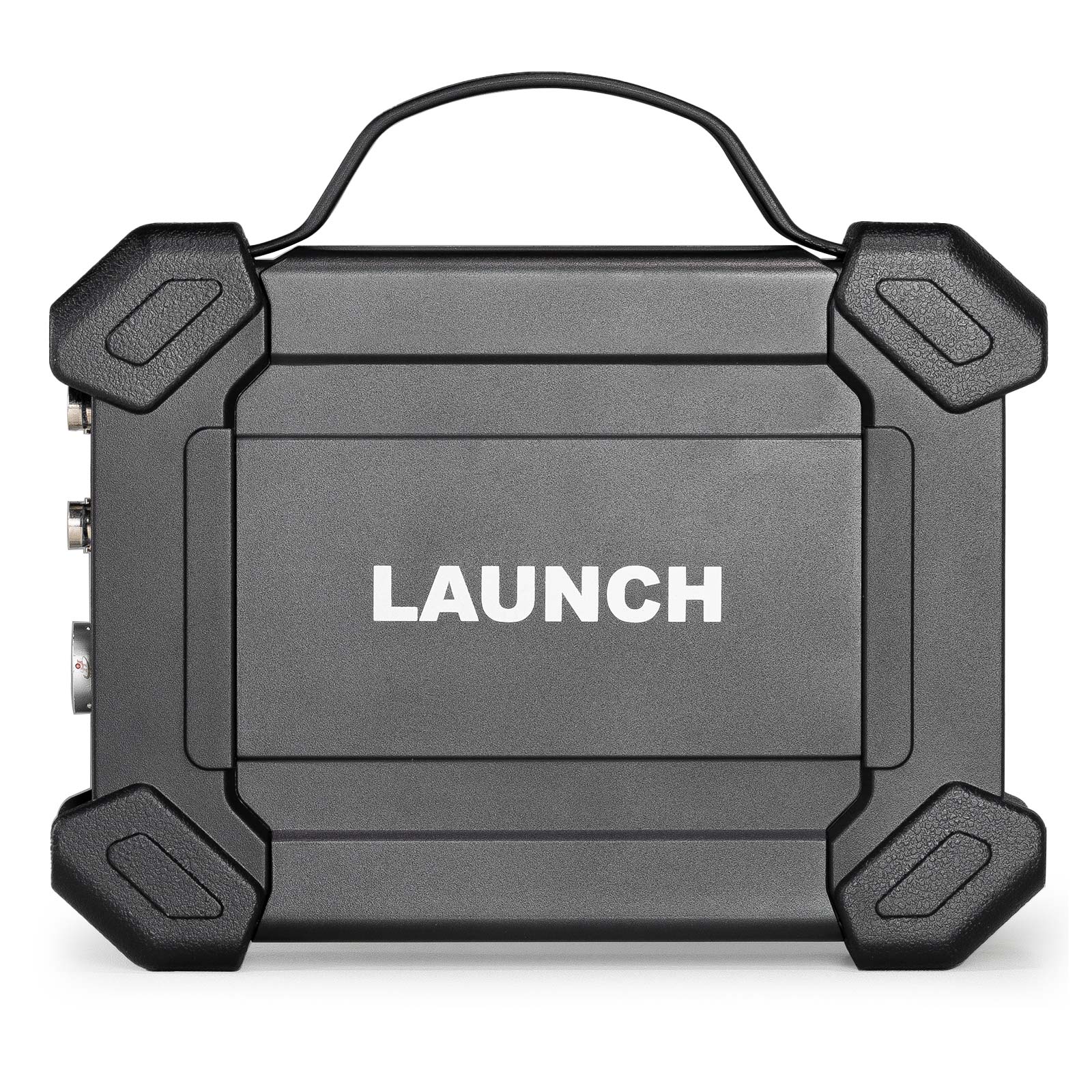

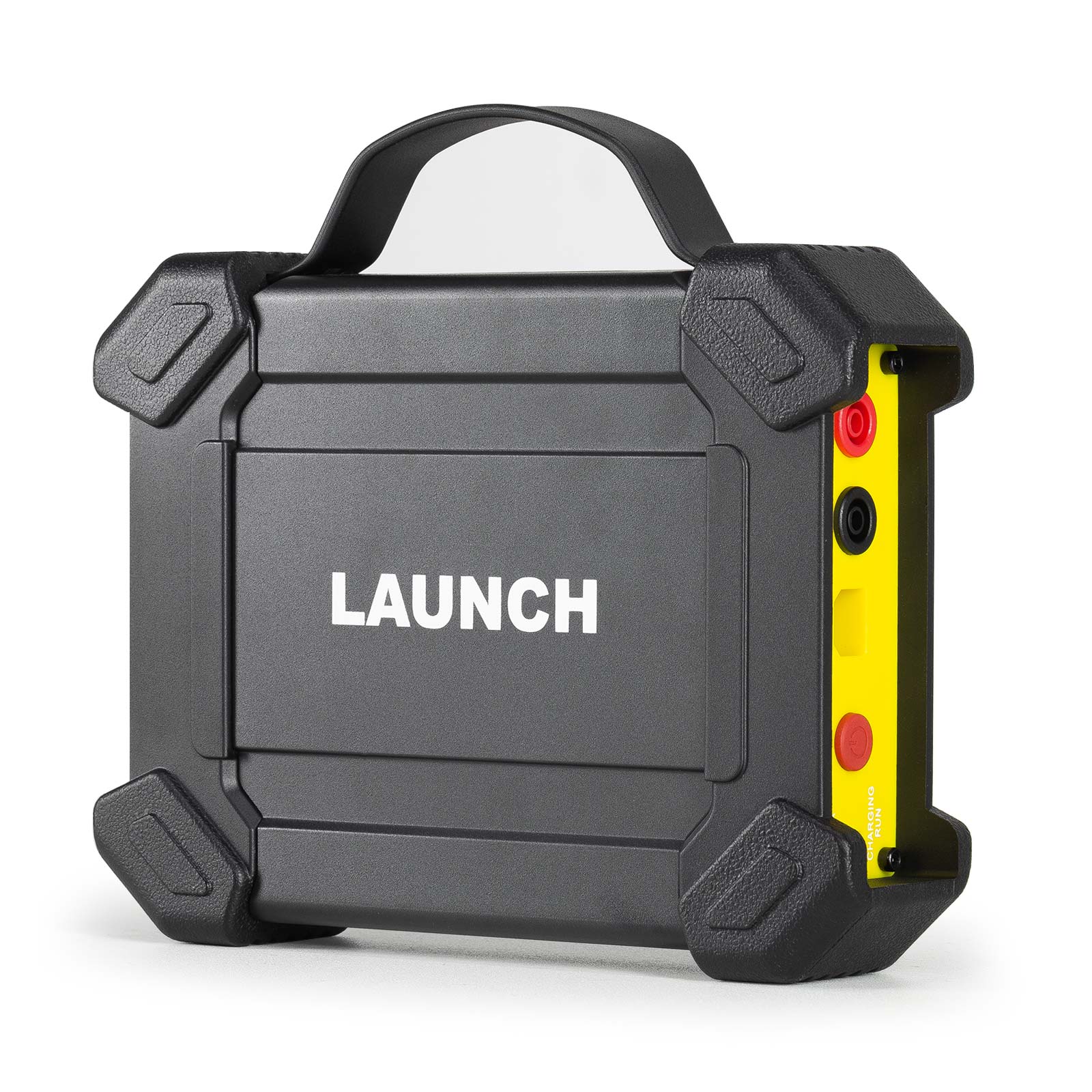

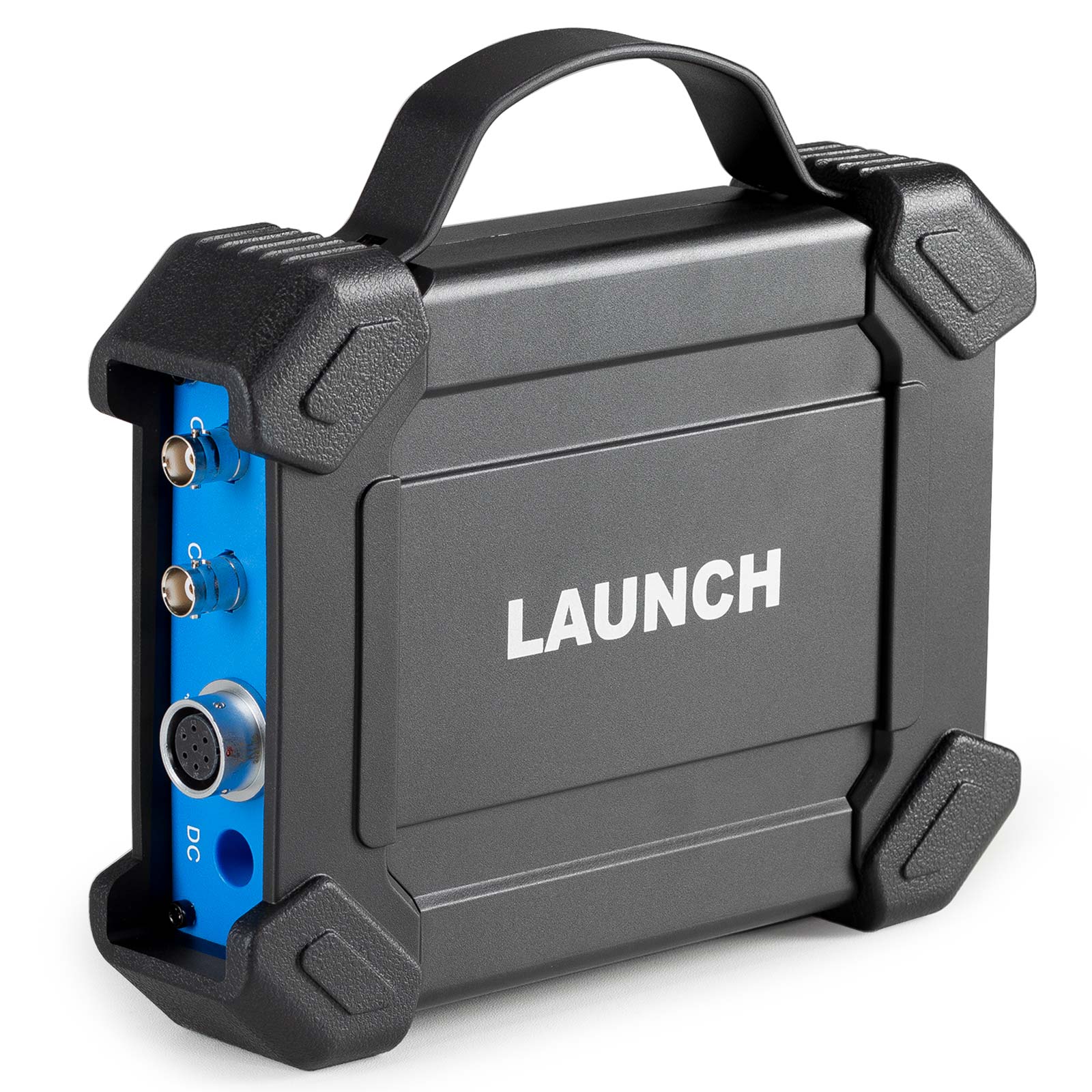

Launch X-431 Sensorbox S2-2

Functions:

S2-2 Sensorbox is specially developed for diagnosing/simulating sensor faults. LAUNCH S2-2 sensor box mainly includes "Sensor", "Actuator", "Defined/Drawn", and "Timing Waveform".

Sensor: Is used to simulate the input signals of the automobile electronic control system, and the automobile computer adjusts the running state of the engine according to these parameters.
Actuator: Is used to simulate the output control signal of automobile electronic control system, so as to judge the working conditions of automobile actuators such as idle motor, EGR solenoid valve, etc.
Multimeter: Through this function, users can test voltage, resistance, and capacitance.

The module cannot be used separately, it only works as accessory for LAUNCH X-431 PAD III, PAD V and PAD VII diagnostic tools.

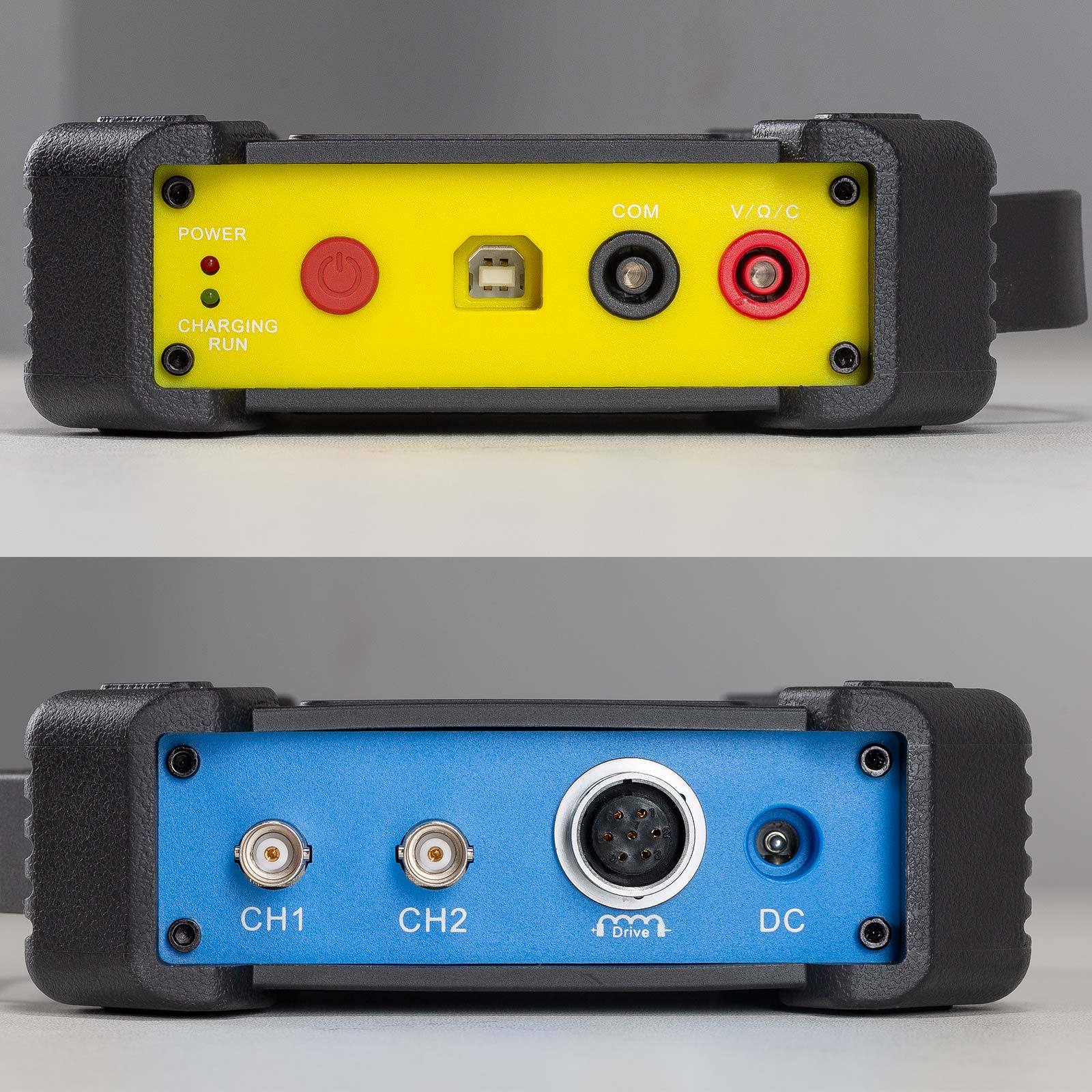

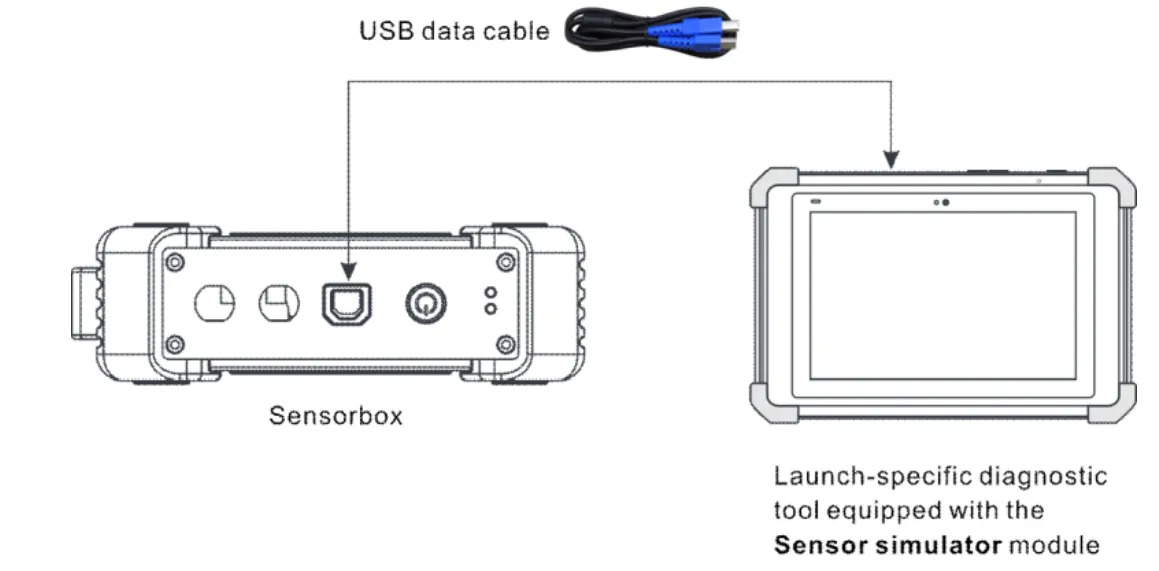

S2-2 Sensorbox Connection:

1) Insert one end (B-type terminal) of the USB cable into the B-type USB port of the sensor module host, and then insert the other end into the USB port of the diagnostic tool.
LAUNCH S2-2 Sensorbox

2) Press and hold the power button for over 3s to start the sensor module. If the electric quantity is normal, the green lamp is steady on Indicator lamp status description:

Green lamp:
Steady on: normal electric quantity
Flashing at an intermediate speed: low electric quantity (regardless of whether red lamp flashes)
Flashing at a low speed: charging in progress

Red lamp:
Steady on: diagnostic tool connected
Flashing: diagnostic tool disconnected. It will enter the charging status only when the red lamp is flashing. The green lamp is flashing at a low speed during charging.

3) Start the diagnostic tool and access the toolbox. Tap Sensor Simulator to access the job menu of sensor.

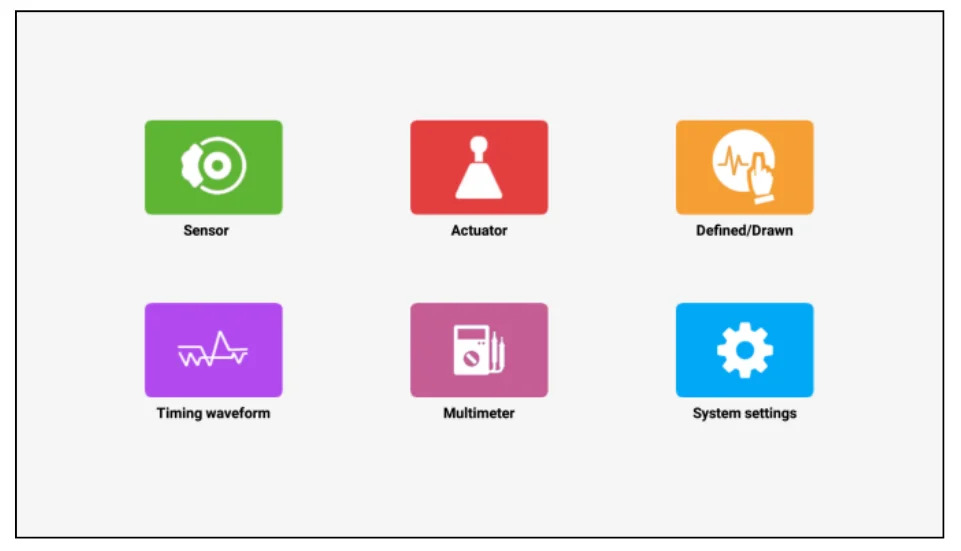

Job Menu:

The sensor module is mainly divided into five functional modules
LAUNCH S2-2 Sensorbox

1) Sensor: Use output voltage or waveform to simulate the working status of the on-board sensor, so as to accurately judge the quality of the sensor and reduce blind replacement of accessories.
2) Actuator: Used to output PWM signal to drive the on-board coil actuator.
3) Defined/Drawn: Users can customize sensor waveforms to facilitate future sensor signal simulation.
4) Timing waveform: Customize timing waveform to match the engine (crankshaft + camshaft), and output in the same phase.
5) Multimeter: universal multimeter functions.

Defined:
Waveform: There are 9 waveforms to choose; Forward sine wave, reverse sine wave, forward square wave, reverse square wave, medium voltage, straight line, high / low voltage straight line, triangle wave, and trapezoidal wave.
Frequency: Set the frequency of the selected waveform.
Amplitude: Set the amplitude of the selected waveform.
Offset: Set the offset of the selected waveform.
Phase: Set the phase of the selected waveform.
Duty cycle: Set the duty cycle of the selected waveform.
Signal sync: Can cause CH1 and CH2 to output signals at the same time.

Hand-drawn:
Total frame: 1-3 (optional). Indicate the total number of output points
Generally, one waveform is composed of 100 points. The values 1-3 indicate that you can select 100, 200, or 300 points to form a waveform.
Edit frame: You can edit a single frame or edit all
Waveform: You can select a preset waveform and place it in the hand-drawing area
Frequency: Frequency of a single frame (for 3-frame output, the total frequency is the set frequency/3)
Amplitude: Amplitude of the output waveform
Offset: Offset of the output waveform

Timing Waveform:
The function is used to match the timing waveform (crankshaft + camshaft) of the engine.

Technical Parameters:

Sensor Module:
Number of channels: 2
Precision: 1 %
Amplitude range: 0 – 20 V
Max output current: 20 mA
Predefined frequency range: 0 – 20 kHz
Square wave signal pulse frequency: 0 – 15 kHz
Square wave signal duty cycle: 0 – 100 %
Power supply: Simulator sensor output/max current 20mA (output is powered by battery) – Drive solenoid, ignition coil/output current 2A (external power supply)
USB: USB2.0 Type B (with charging and power supply function/5V)
DC voltage simulation: Support
Fixed frequency simulation: Support
Predefined waveform simulation: Support
Hand-drawn waveform simulation: Support
Signal generator interface: 2
External power supply port: 1
Solenoid interface: 1
Multimeter interface: 2
Working temperature: 0 °C – 50 °C
Storage temperature: -30 °C – 70 °C

Multimeter:
DC voltage: 0 V – 700 V
AC voltage: 0 V – 700 V
Resistance: 0 Ω – 40 MΩ
Capacitance: 0 F – 100 µF (maximum 30 s measurement time)
Diode: 0 V – 1,5 V
Continuity detection: Sounds below 30 Ω

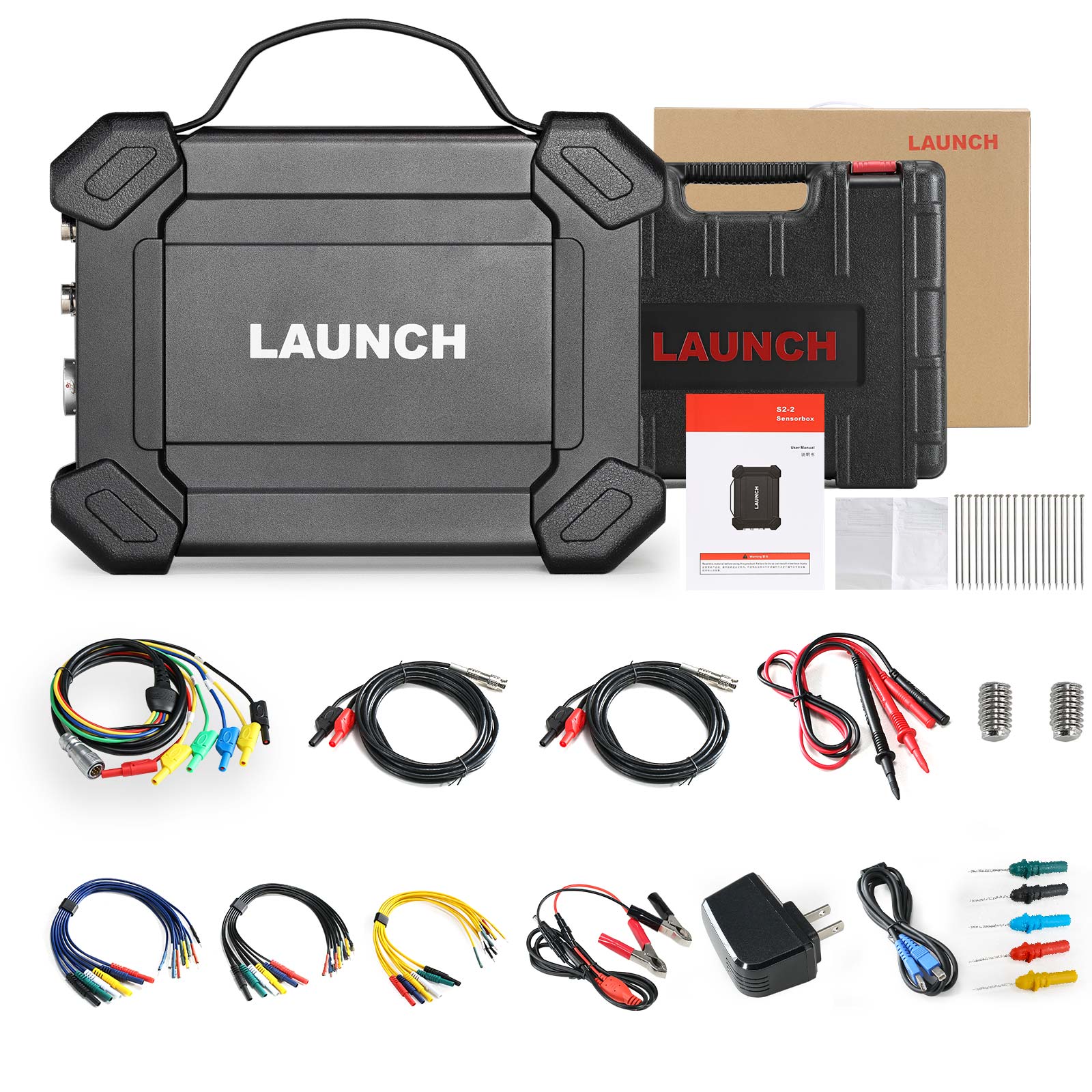

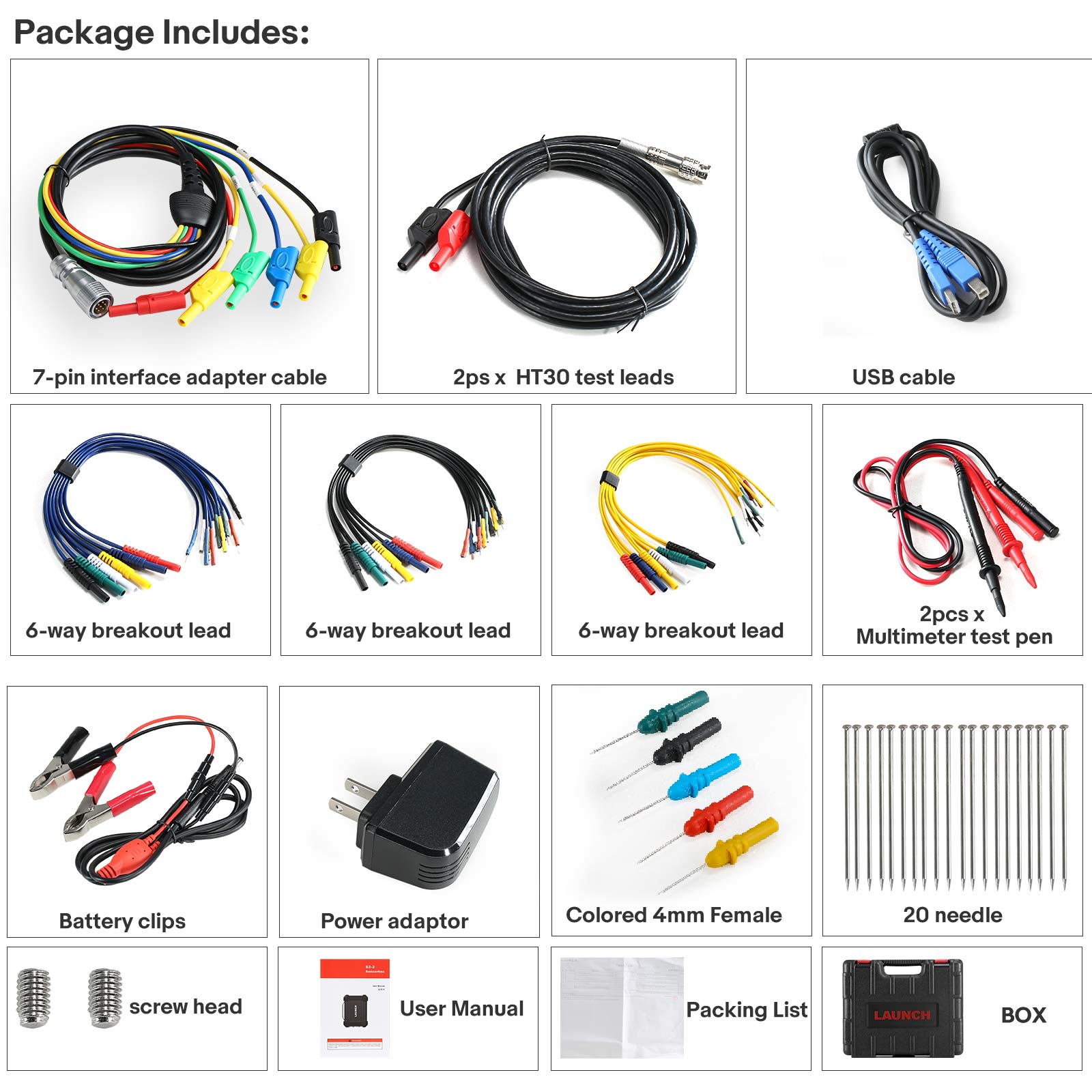

Package List:

1pc x Sensor module
2ps x HT30 test leads
1pc x 7-pin interface adapter cable
1pc x Battery clamps cable
1pc x USB cable
3pcs x 6-way breakout lead
2pcs x Multimeter test pen (black + red - )
5pcs x Colored 4mm female probes
20pcs x Needles
1pc x Power adaptor
2pcs x Screw heads
1pc x User manual
1pc x Packing list
1pc x Box

Launch X-431 Sensorbox S2-2 Package List
