В 2025 году появится адаптер RH850 для чтения и записи данных на различных микроконтроллерах RH850

1 869 ₽

Оптовая продажа 10+ шт. дополнительная скидка 5%

Зашифрование RH850 MCUS с помощью Launch GII X - Prog 3 Advanced Immobilizer & Key Programmer

Вес: 0.008kg (0.0176lb)

Объем: 8*2.2*2.2cm

Категория: Инструмент LAUNCH

Бренды: LAUNCH

купить сейчас

Вы также можете связаться с нами напрямую, чтобы оформить заказ:

email WhatsApp: +86 13421344069

email Telegram: +1 213 3976197

email Email: qianfeiz@gmail.com

  • Описание
  • Original English Version
Плата адаптера LAUNCH RH850 для чтения и записи данных различных микроконтроллеров RH850

1.Функции продукта:

Функция чтения и записи данных для различных микроконтроллеров RH850 encrypted Renesas.

Поддерживаемые типы микроконтроллеров:

R7F701002, R7F701003, R7V701006, R7F 701007, R7F 701008, R7W701009 7F - 701033, R7F1 034, R7F20040,R7F701041, R7F701042, R7H701043, R7F 701044, R7F 701045, R7V701046, R7W701047, R7F1 048, R7F1049, R7F201050, R7B701051, R7 F701052, R7 F701053, R7, F701054, R7

Поддержка нескольких микроконтроллеров, включая вывод 48, вывод 64, вывод 80, вывод 100, вывод 144 и вывод 176.

3. На рисунке 1 показан пример диаграммы соединений.

Запуск адаптерной платы RH850 для чтения и записи данных на различных микроконтроллерах RH850
4. Способы подключения:

Каждый конец адаптерной платы RH850 соединяется с MCU и MCU - пучком в соответствии со следующими соответствиями:







Переключатель RH850 MCU (Микроконтроллер) Модуль MCU
VOUT (выходное напряжение) Компания ISOVCL А
Заземление Стандарты ISOVSS А
VCC (Volvo Motor Company) А Три.
Дюйм А Пять.


Пакет включает:

1 адаптер LAUNCH RH850





LAUNCH RH850 Adapter Board for Data Reading & Writing of Various RH850 Microcontrollers

1.Product Function:

Applicable to the data reading and writing functions of various RH850_encrypted Renesas microcontrollers.

2. Supported microcontroller types:

R7F701002, R7F701003, R7F701006, R7F701007, R7F701008, R7F701009, R7F701010, R7F701011, R7F701012, R7F701013, R7F701014, R7F701015, R7F701016, R7F701017, R7F701018, R7F701019, R7F701020, R7F701021, R7F701022, R7F701023, R7F701024, R7F701025, R7F701026, R7F701027, R7F701028, R7F701029, R7F701030, R7F701032, R7F701033, R7F701034, R7F701040, R7F701041, R7F701042, R7F701043, R7F701044, R7F701045, R7F701046, R7F701047, R7F701048, R7F701049, R7F701050, R7F701051, R7F701052, R7F701053, R7F701054, R7F701055, R7F701056, R7F701057

Support multiple microcontrollers including pin 48, pin 64, pin 80, pin 100, pin 144, and pin 176.

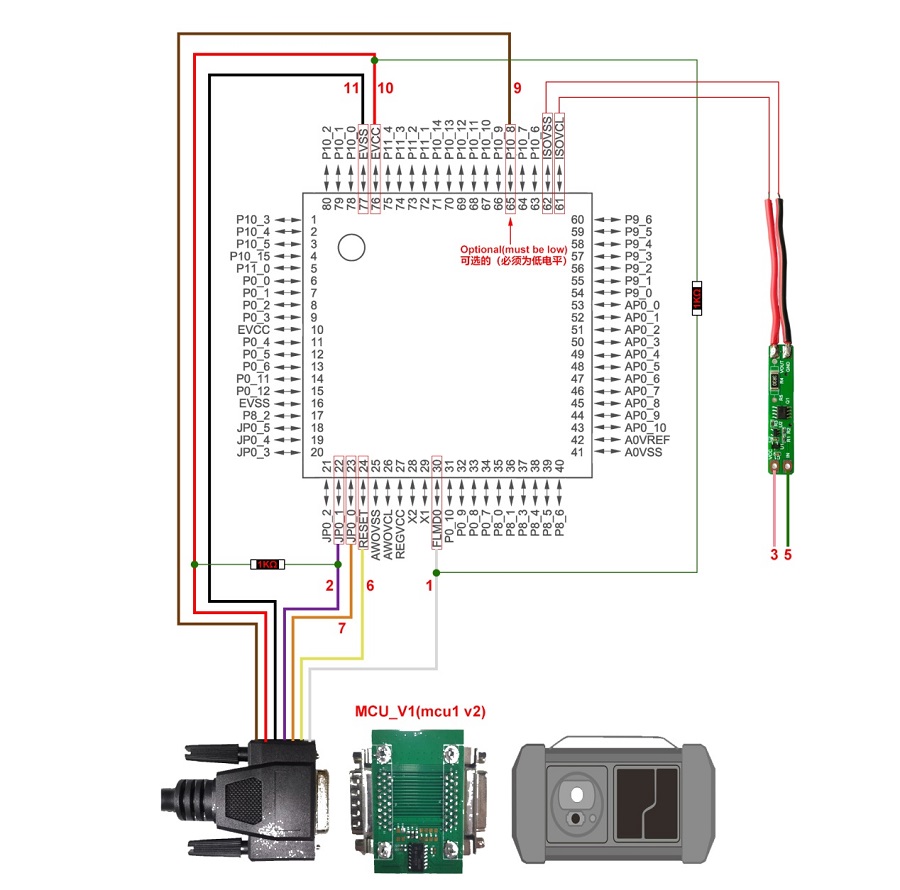

3. Figure 1 shows an example of a connection diagram.

LAUNCH RH850 Adapter Board for Data Reading & Writing of Various RH850 Microcontrollers

4. Connection method:

Connect each end of the RH850 adapter board to the MCU and MCU harness according to the following correspondence:

RH850 Adapter Board MCU MCU Harness
VOUT ISOVCL ╳
GND ISOVSS ╳
VCC ╳ 3
IN ╳ 5

Package includes:
1pc x LAUNCH RH850 Adapter Board
