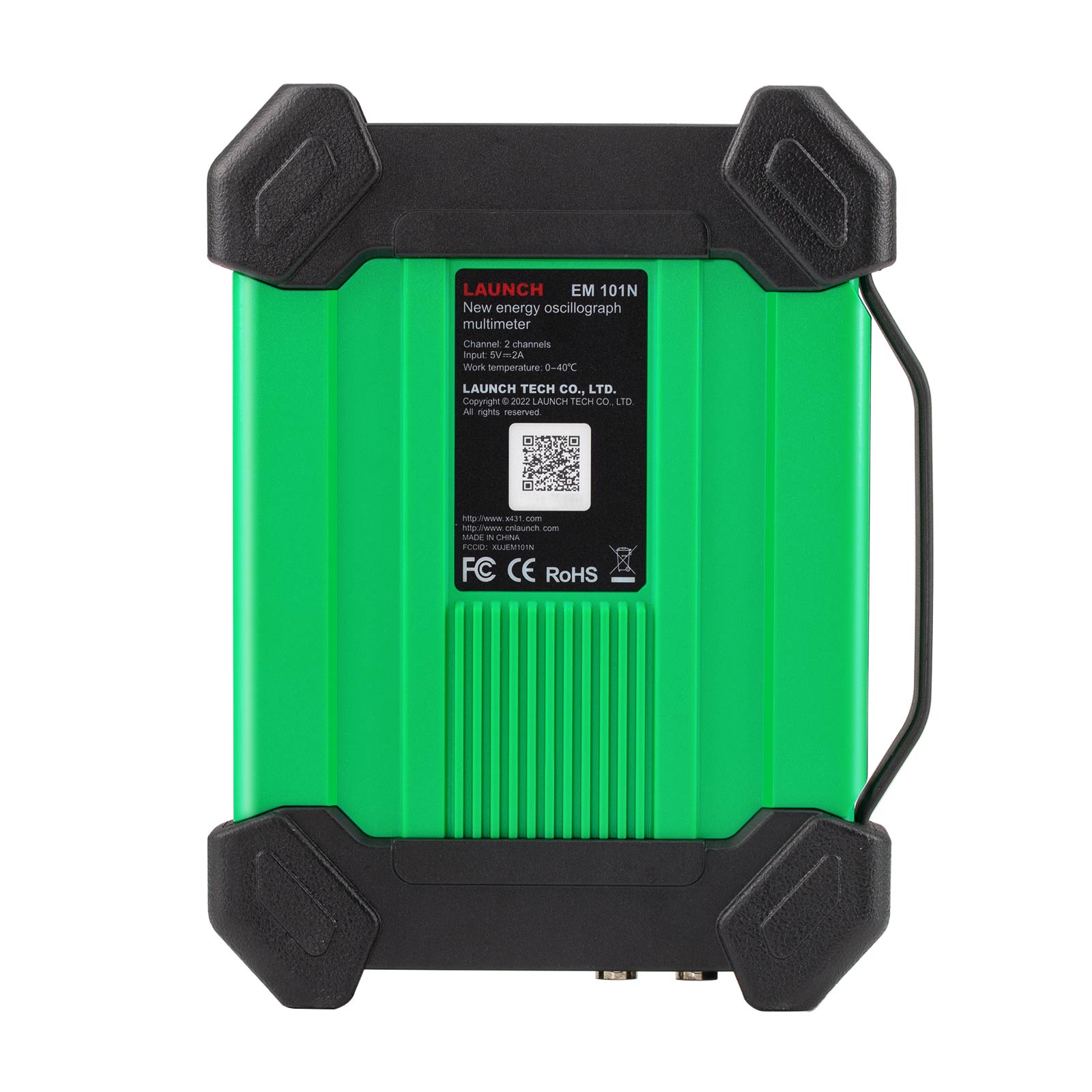

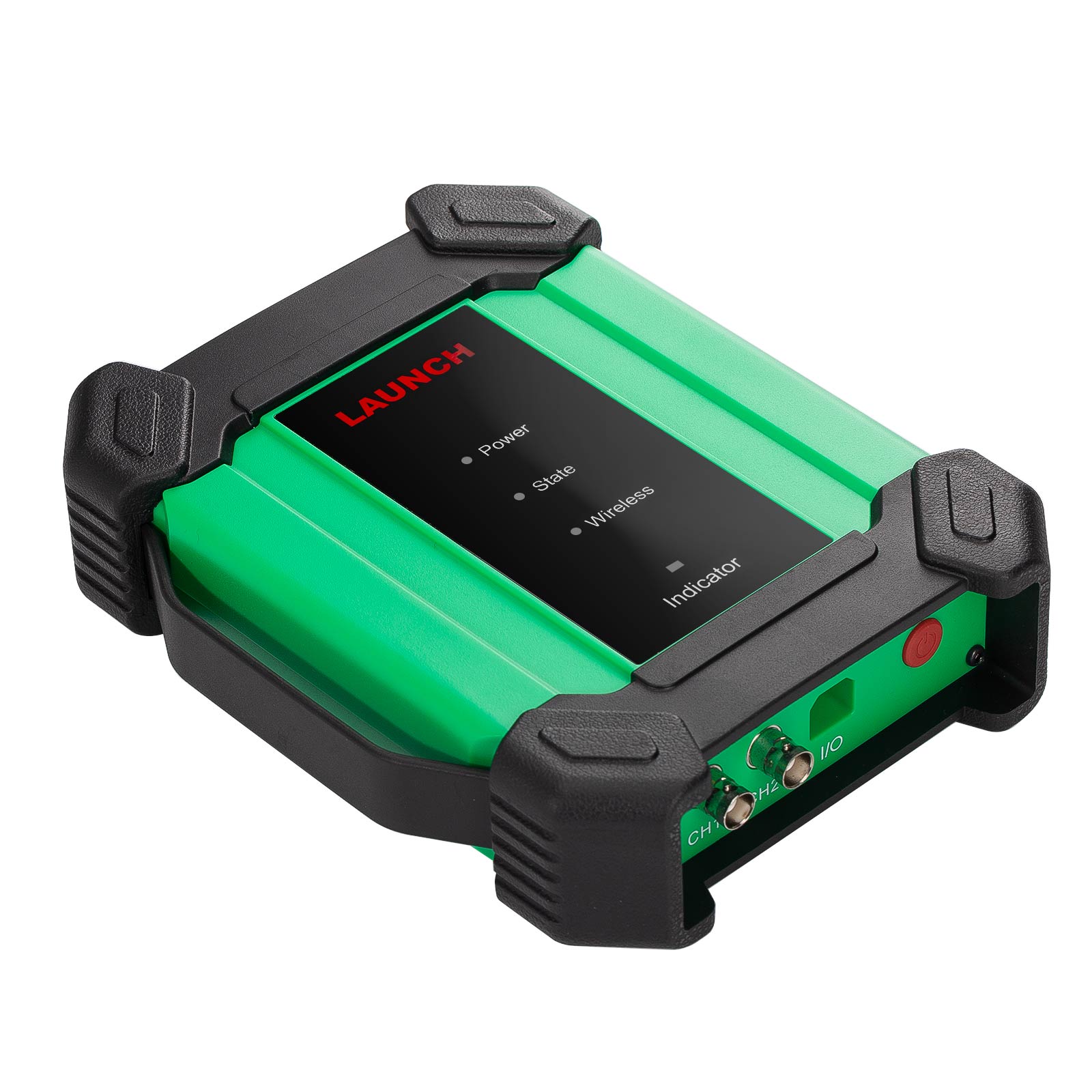

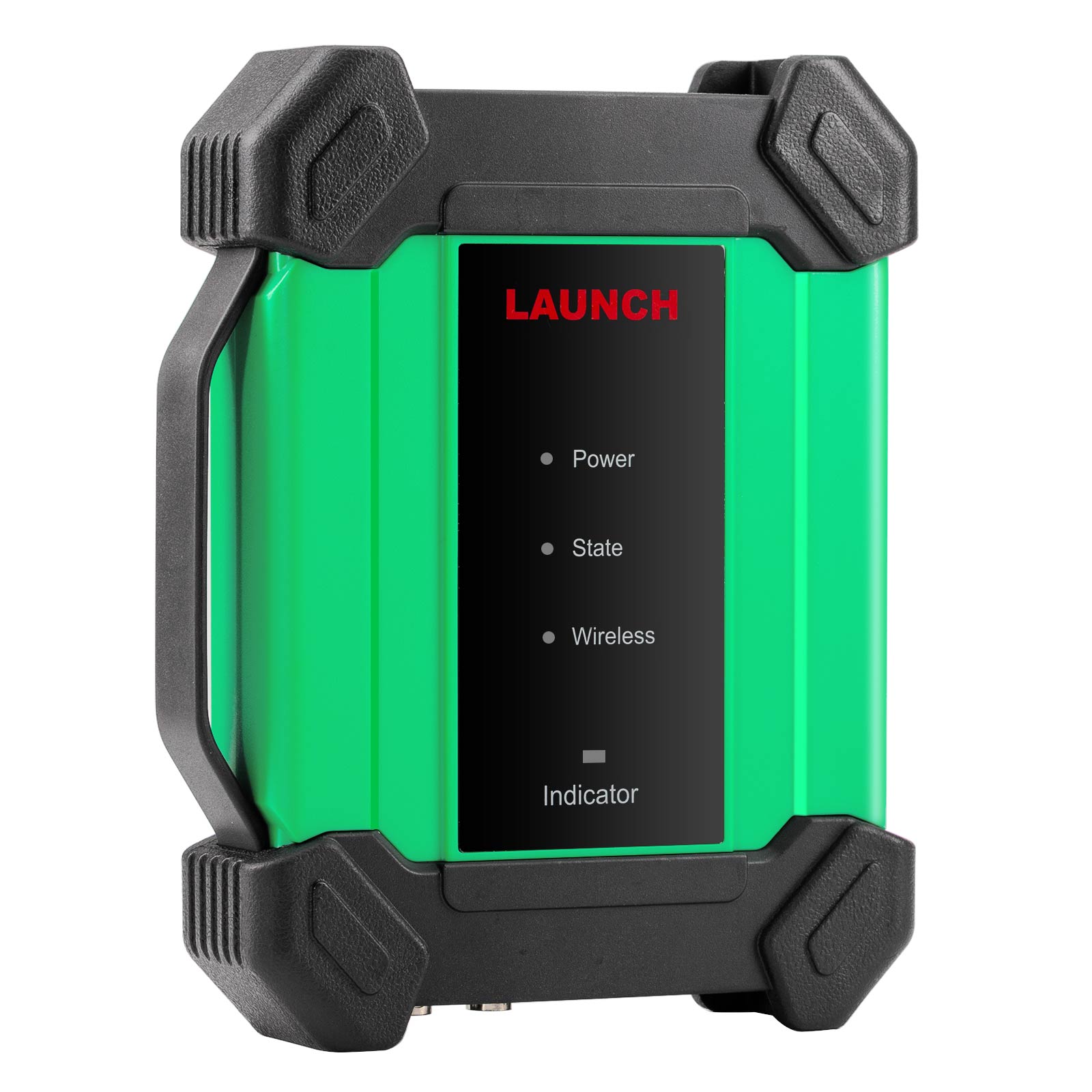

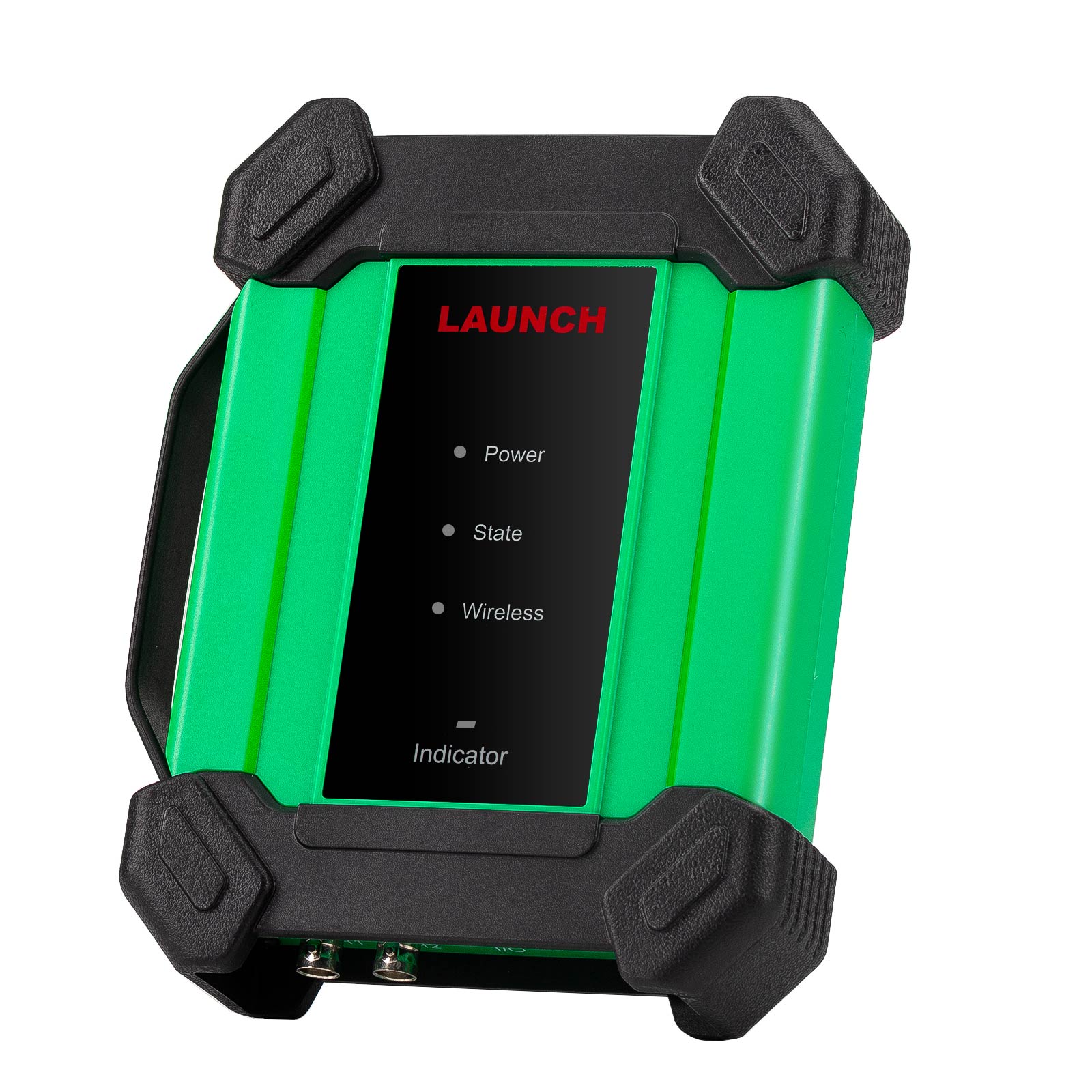

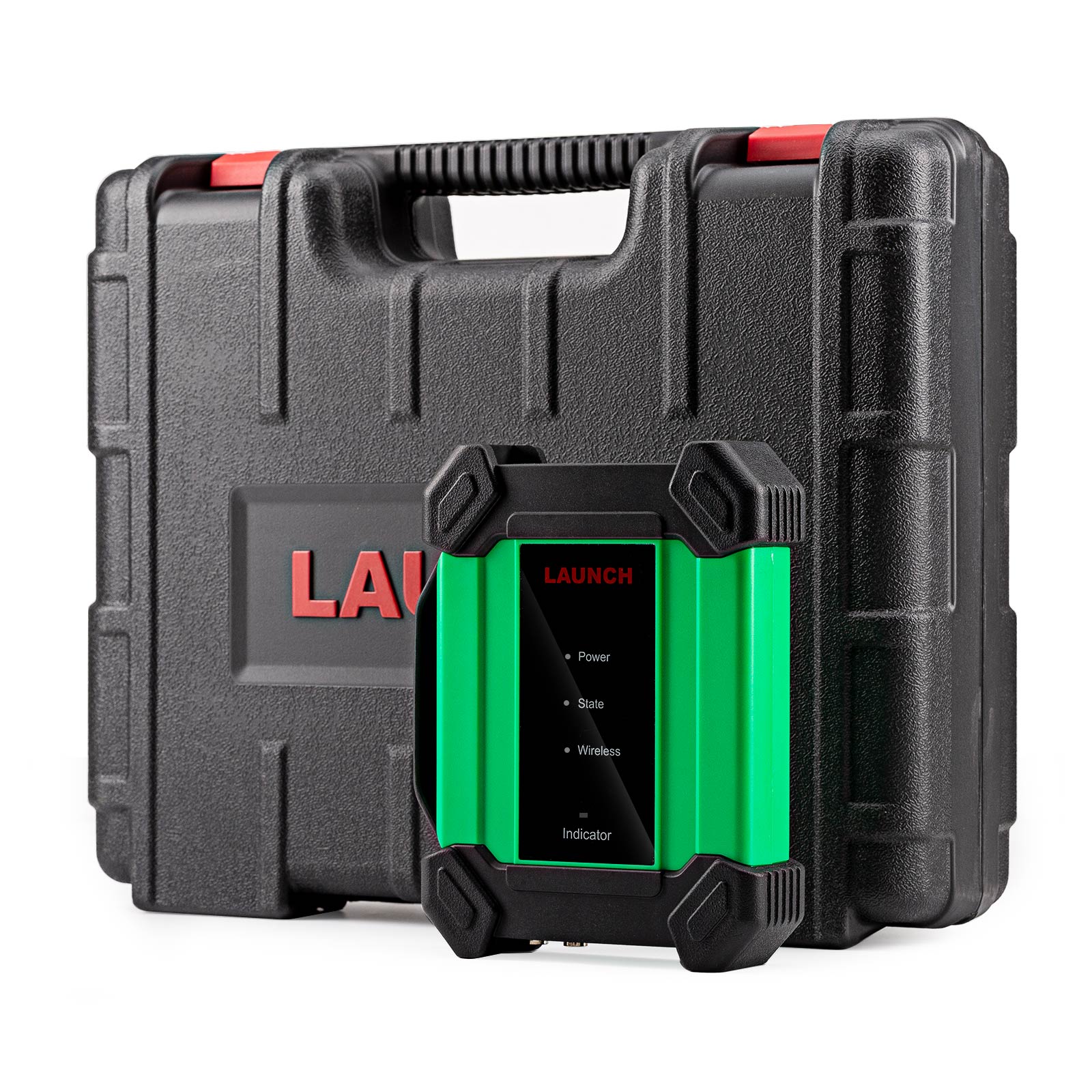

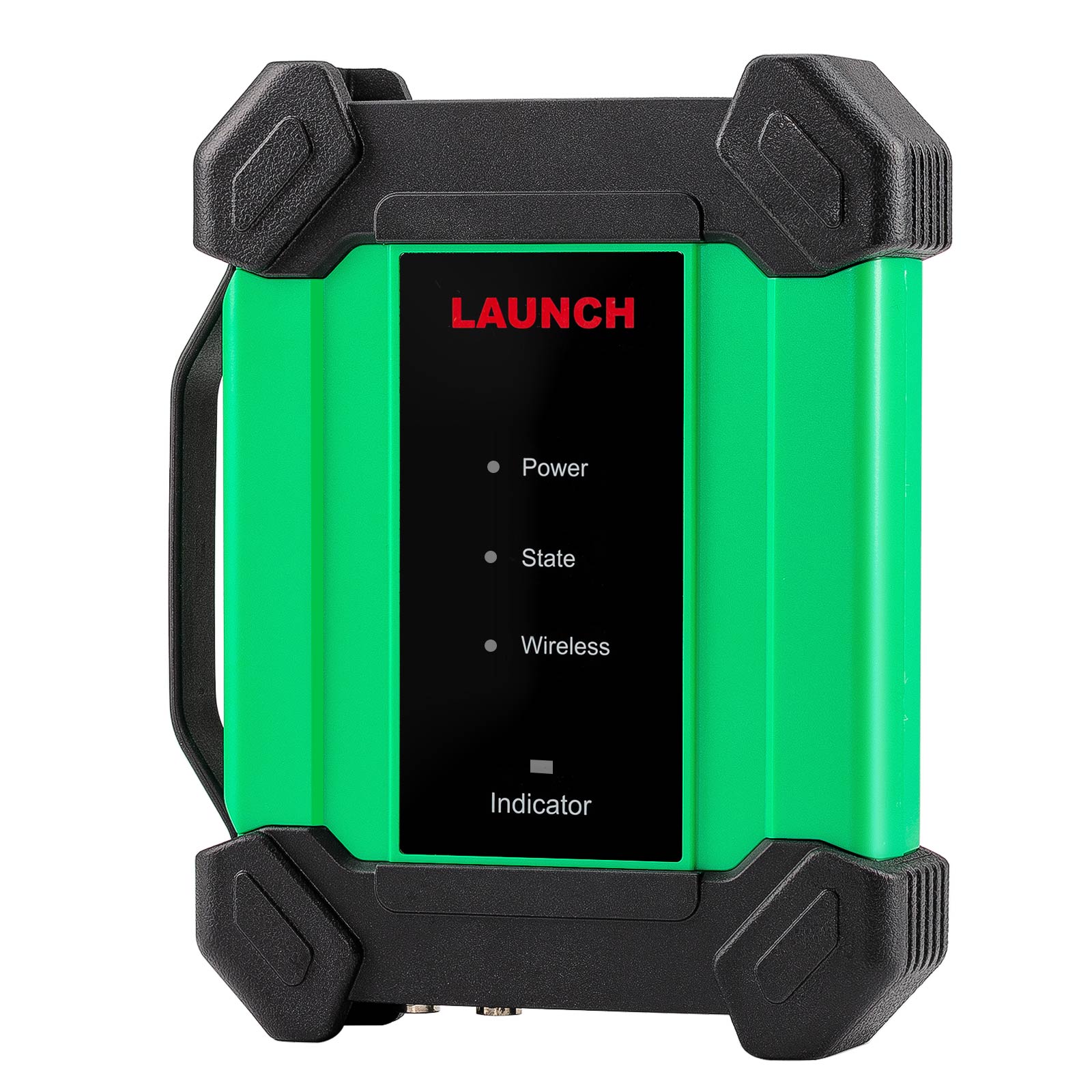

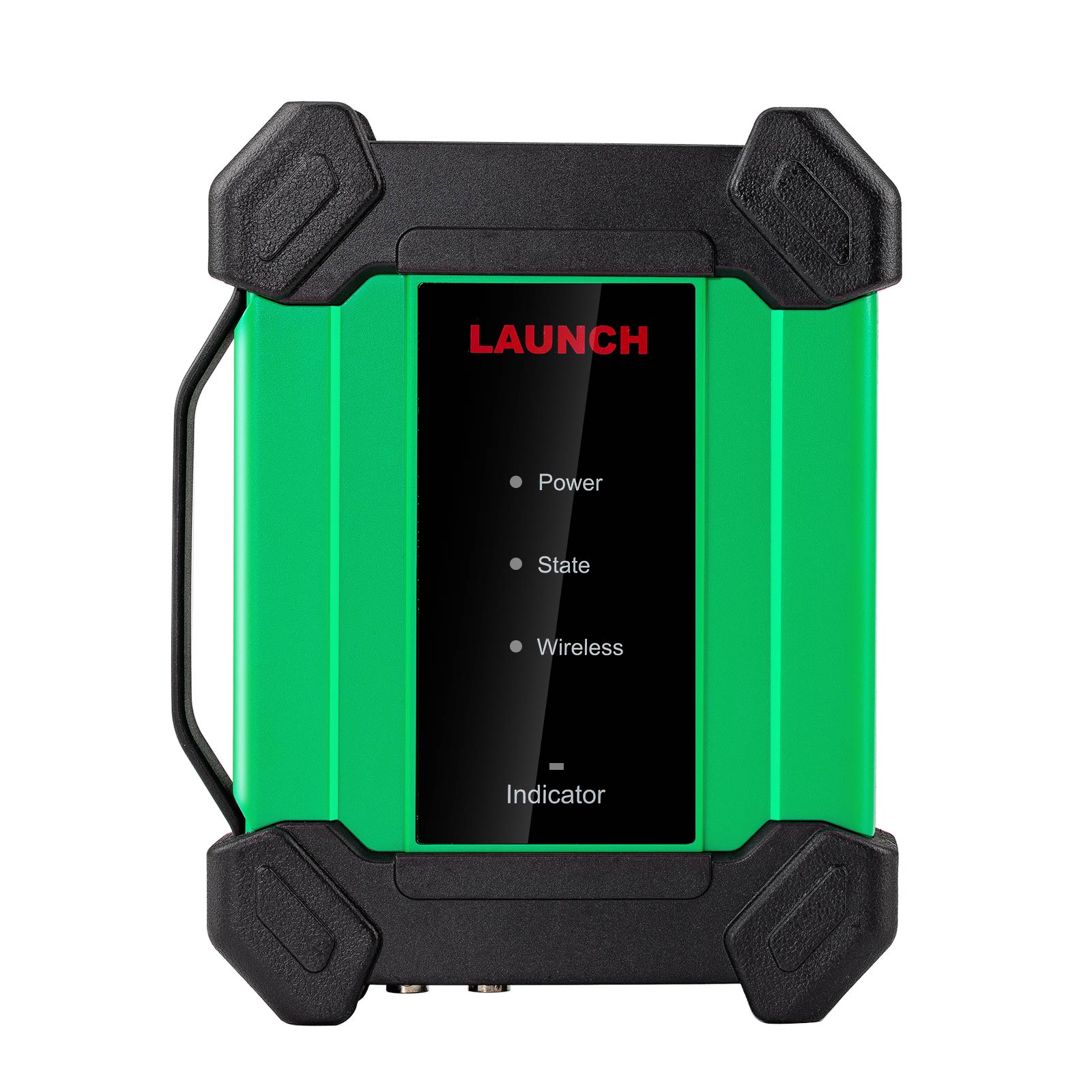

LAUNCH EM101N EV Осциллограф и Мультиметр
Этот EM101N состоит из аппаратного и программного обеспечения. Аппаратная часть включает модуль EM101N и соединительный провод. Приложения Осциллограф и Мультиметр установлены на диагностическом инструменте.
Автомобильные осциллографы помогают специалисту по авторемонту быстро выявлять неисправности в автомобильном электронном оборудовании и проводке. Скорость развертки осциллографа значительно превышает частоту сигнала таких транспортных средств, обычно в 5-10 раз превышает измеряемый сигнал, и позволяет быстро захватывать сигнал цепи, медленно отображая форму волны для наблюдения и анализа.
Встроенный мультиметр обеспечивает простые измерения для проверки напряжения, тока и сопротивления, помогая определить неисправности.

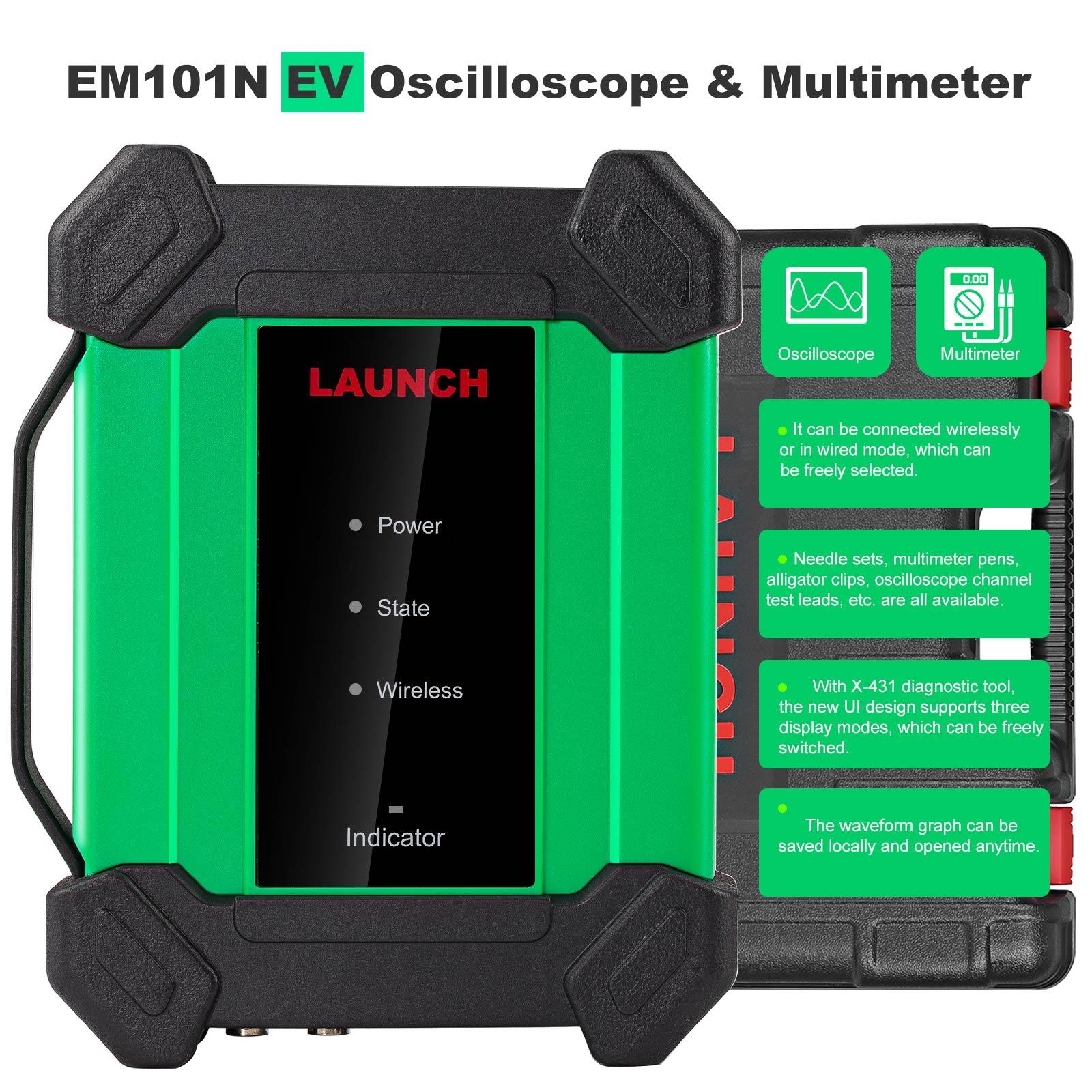

Особенности продукта:

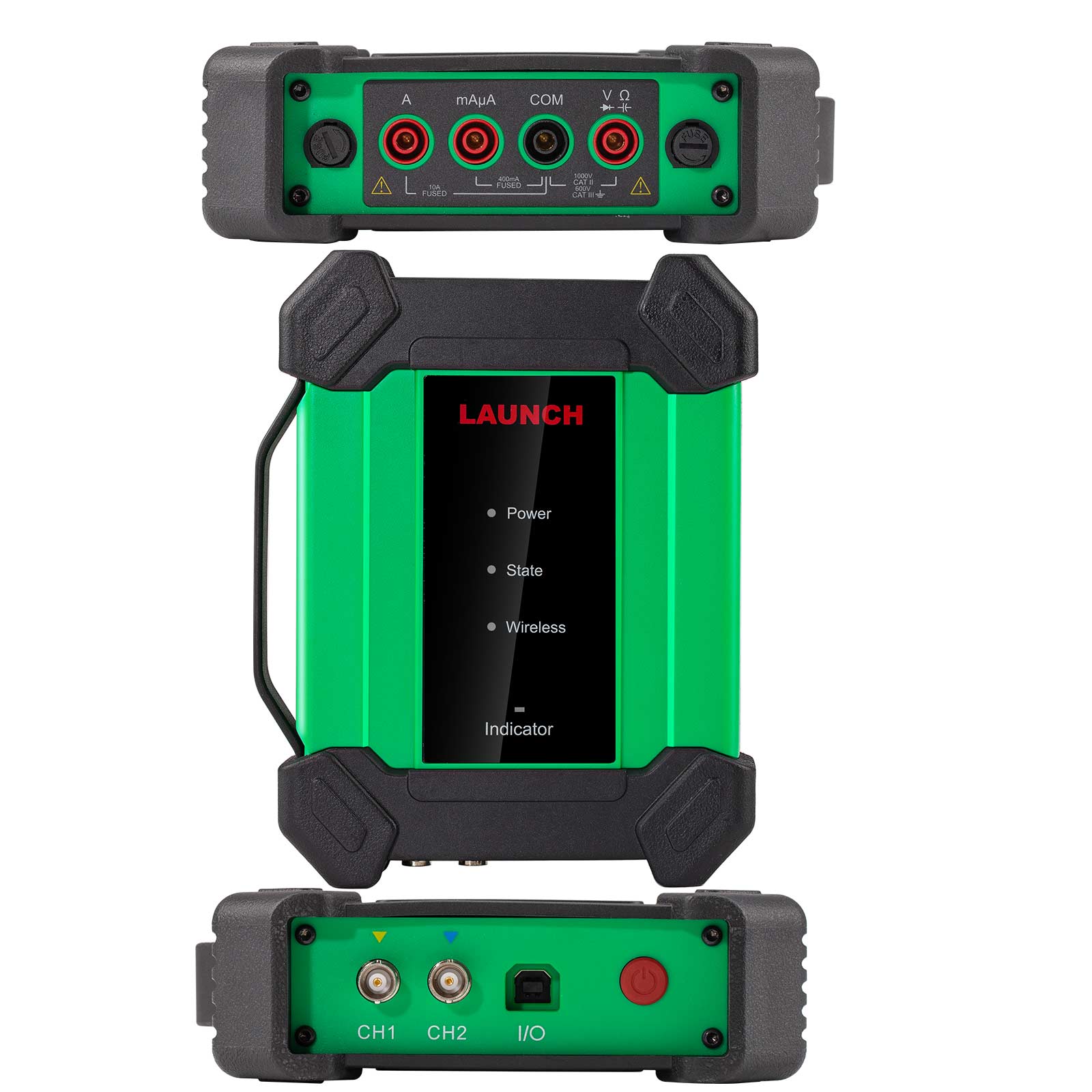

1. Сочетает характеристики двухканального осциллографа и мультиметра.
2. Противоударный резиновый чехол повышает защиту продукта, а уникальная конструкция предохранителя со штекером облегчает замену.
3. С диагностическим инструментом X-431 возможно беспроводное или проводное подключение, которое можно свободно выбирать.
4. С диагностическим инструментом X-431 новый дизайн интерфейса поддерживает три режима отображения, которые можно свободно переключать.
5. Игольчатые наборы, щупы мультиметра, зажимы типа "крокодил", измерительные провода каналов осциллографа и т.д. — все в наличии.
Технические характеристики продукта:
Постоянное напряжение: Автоматический диапазон, диапазон измерения: ±600 В
Переменное напряжение: Автоматический диапазон, диапазон измерения: ±600 В
Постоянный ток: Автоматический диапазон, диапазон измерения: ±10 А
(Для измерения тока большого диапазона необходимо подключить внешний датчик.)
Переменный ток: Автоматический диапазон, диапазон измерения: ±10 А. Измерение среднего значения
(Для измерения тока большого диапазона необходимо подключить внешний датчик.)
Сопротивление: Автоматический диапазон, диапазон измерения: 0~6 МОм
Прозвонка: Звуковой сигнал при значении менее 30 Ом
Диод: 0,5 В — 2,0 В
Емкость аккумулятора: 3100 мАч
Полоса пропускания: 10 МГц
Каналы: Два аналоговых канала
Максимальная частота дискретизации в реальном времени: 50 МГц/с
Диапазон развертки: 1 мкс/дел ~ 10 с/дел, шаг 1~2~5 раз
Режим дискретизации: Нормальная дискретизация, пиковое обнаружение, среднее значение
Буферная память: 1 М
Связь по входу: DC, AC, заземление
Входное сопротивление: 1 МОм ± 2%, параллельно с 15 пФ ± 5 пФ
Вертикальная чувствительность: 2 мВ/дел ~ 5 В/дел
Вертикальное разрешение: 8 бит
Максимальное входное напряжение: 40 В пиковое значение (DC + AC пиковое значение)
Коэффициент ослабления щупа: 1X, 10X, 100X (требуется поддержка щупа)
Тип запуска: Запуск по фронту, запуск по длительности импульса
Режим запуска: Авто, Нормальный, Одиночный
Автоматические измерения: Размах, Среднее значение, Максимальное значение, Минимальное значение, Верхнее значение, Нижнее значение, Частота, Период

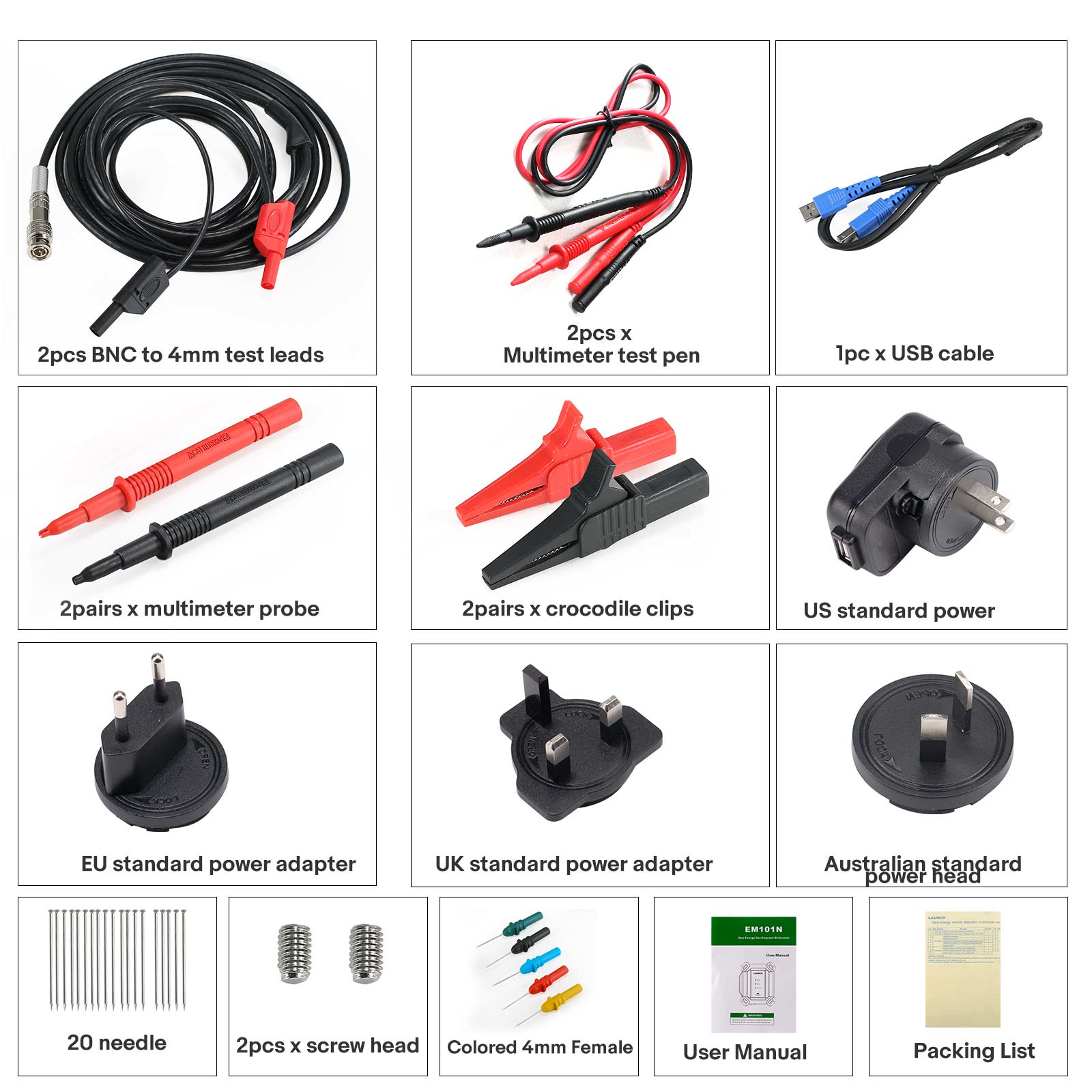

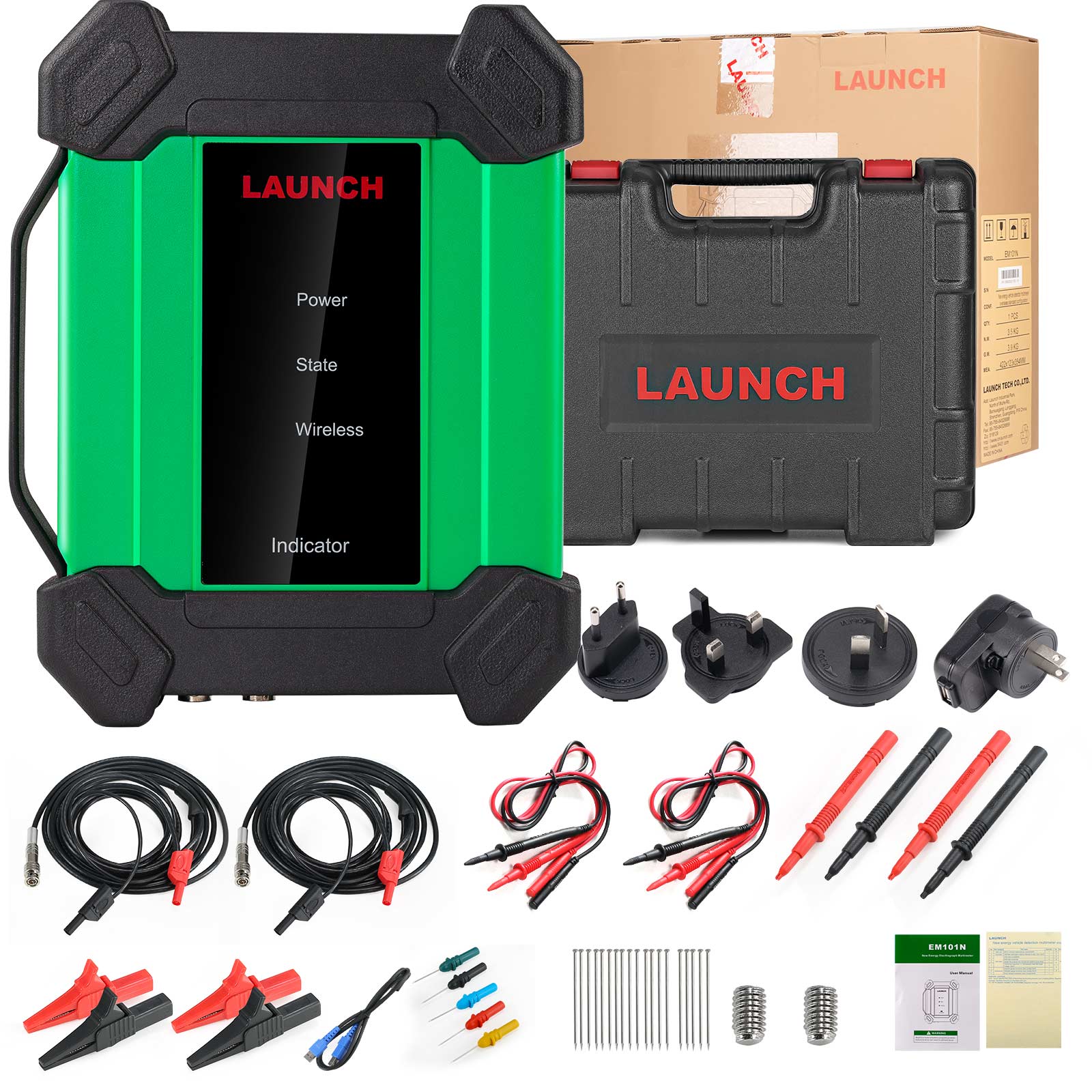

Комплектация:
1 шт. x Основной блок EM101N
2 шт. x Измерительные провода BNC-4 мм
2 пары x Щупы мультиметра (черный+красный)
2 пары x Иглы мультиметра (черный+красный)
4 шт. x Зажимы "крокодил"
1 шт. x Набор черных игл-зондов (5 зондов + 20 штифтов + 2 колпачка)
1 шт. x USB-кабель типа A-типа B
1 шт. x Руководство пользователя
1 шт. x Сетевой штекер UK
1 шт. x Сетевой штекер EU
1 шт. x Сетевой штекер AU
1 шт. x Сетевой адаптер US
