GODIAG GT108 Полная версия универсального адаптера Super OBDI - OBDII для автомобилей, внедорожников, грузовых автомобилей, тракторов, минеральных транспортных средств, генераторов, лодок, мотоциклов

Name: GODIAG GT108 Полная версия универсального адаптера Super OBDI - OBDII для автомобилей, внедорожников, грузовых автомобилей, тракторов, минеральных транспортных средств, генераторов, лодок, мотоциклов
Brand: GODIAG
SKU: 341
Price: 49.99 USD
Availability: InStock

4 249 ₽

Оптовая продажа 10+ шт. дополнительная скидка 5%

Универсальный адаптер GODIAG GT108 Super OBDI - OBDI преобразует диагностические интерфейсы OBDI для автомобилей, грузовиков, тракторов, минеральных транспортных средств, генераторов, судов, мотоциклов, отдельных блоков управления ECU и т. Д. в стандартные диагностические интерфейсы OBDII через разъем DIY. Удобное подключение обслуживающего персонала к диагностическому программному оборудованию OBDII для считывания потока данных, диагностики неисправного кода, программирования, активации и кодирования.

Вес: 0.4kg (0.88lb)

Объем: 17*12*6cm

Категория: Кабель и разъем OBD2

купить сейчас

Email: qianfeiz@gmail.com

WhatsApp: 8613421344069

Описание
Original English Version

Годиаг GT108 Super OBDI - OBDI Универсальный адаптер преобразования для автомобилей, внедорожников, грузовых автомобилей, тракторов, минеральных транспортных средств, генераторов, лодок, мотоциклов

Универсальный адаптер GODIAG GT108 Super OBDI - OBDI преобразует диагностические интерфейсы OBDI для автомобилей, грузовиков, тракторов, минеральных транспортных средств, генераторов, судов, мотоциклов, отдельных блоков управления ECU и т. Д. в стандартные диагностические интерфейсы OBDII через разъем DIY.Удобное подключение обслуживающего персонала к диагностическому программному оборудованию OBDII для считывания потока данных, диагностики неисправного кода, программирования, активации и кодирования.

Особенности продукции:

Подключение DIY может быть преобразовано в OBDII в соответствии с диагностическим интерфейсом автомобиля.[Из - за непоследовательности определений диагностических интерфейсов в разных регионах популярные на рынке конверсионные кабели и адаптеры не могут использовать различные определения диагностических интерфейсов. Инженеры по техническому обслуживанию могут использовать GODIAG GT108 Super OBDI - OBDII для подключения в соответствии с их потребностями]

2.Оборудование имеет защиту от обратного соединения.(При неправильном подключении к источнику питания устройство не сгорит и не повредит устройство диагностического программирования OBDII.)

Независимые GND4, GND5.(Более уместно судить о плохом заземлении некоторых блоков управления.)

4. Имитационные переключатели зажигания.(Нажмите переключатель IGN, соответствующий порт выводит ING VCC)

5. индикатор питания, индикатор переключения GND4, индикатор переключения GND5, индикатор переключения IGN.

6.Сделайте сами, чтобы запереть провода.Оснащен различными диагностическими интерфейсными кабелями, кабелями ECU и замковыми отвертками.

7. Комплект плацдарма для подключения к диагностическому интерфейсу грузовика и автомобиля (комплект для подключения отличается по конфигурации и должен быть приобретен в соответствии с потребностями обслуживания).

Как использовать GT108?

Шаги:

Найдите определение диагностического интерфейса (найдите руководство по обслуживанию своего автомобиля или онлайн - поиск) или обратитесь к соответствующей диаграмме определения диагностического интерфейса в руководстве GT108.

В соответствии с определением интерфейса, найдите соединительную линию, необходимую для вашего автомобиля, и подключитесь к адаптеру GT108 в соответствии с определением.(Закройте зажим отверткой.)

Подключение подключенного диагностического кабеля к диагностическому интерфейсу OBD1 транспортного средства по определению.(Сначала подключите GND 4 или GND5, затем подключите BAT +. Если кабель питания подключен правильно, зажигается POW - лампа на узле GT108. Если диагностический интерфейс автомобиля не имеет питания, подключите аккумулятор автомобиля к разъему питания постоянного тока GT108 с помощью аккумуляторного кабеля. Если транспортному средству нужен сигнал зажигания, подключите O - IGNЛиния, нажмите переключатель IGN, соответствующий свет IGN горит, линия O - IGN выводит сигнал питания зажигания.)

Подключите линию связи CAN или K к диагностическому интерфейсу.(Примечание: В случае программного обеспечения для диагностики грузовиков, добавленного в диагностическое оборудование автомобиля, необходимо приобрести адаптер GT106 24V - 12V.)

5. Подключить диагностическое оборудование для начала диагностики транспортного средства.

Примечание: Если вы не можете найти определение диагностического интерфейса вашего автомобиля, вы можете сначала найти источник питания диагностического интерфейса.Сначала используйте черный зажим батареи на кабеле для подключения батареи к отрицательному полюсу батареи, а затем используйте линию BAT + для подключения к диагностическому интерфейсу, чтобы найти источник питания.Вы также можете использовать мультиметр для поиска источника питания диагностического интерфейса.Определение диагностического интерфейса также можно определить с помощью устройства для тестирования схемы GT101 Pirt.

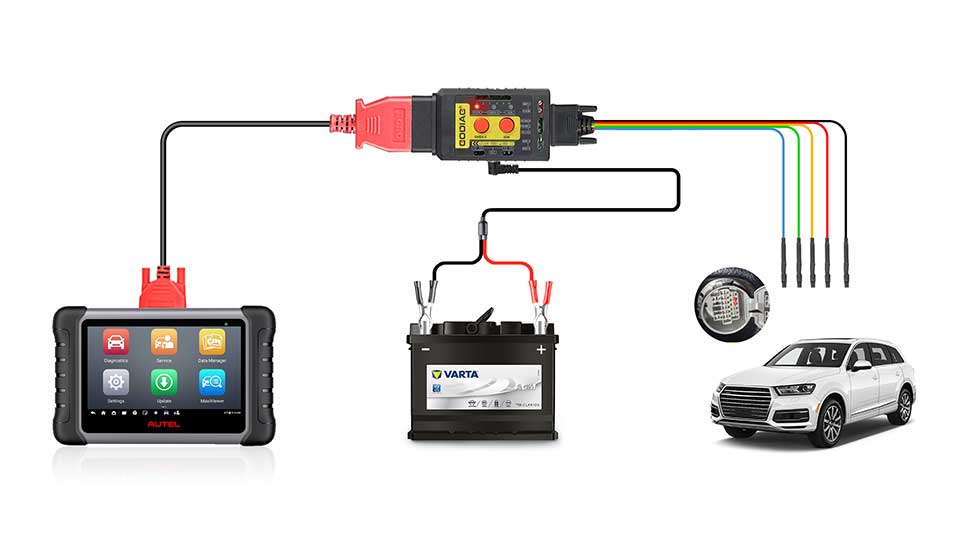

Подключение автомобиля
Универсальный адаптер Godiag GT108 Super OBDI - OBDII

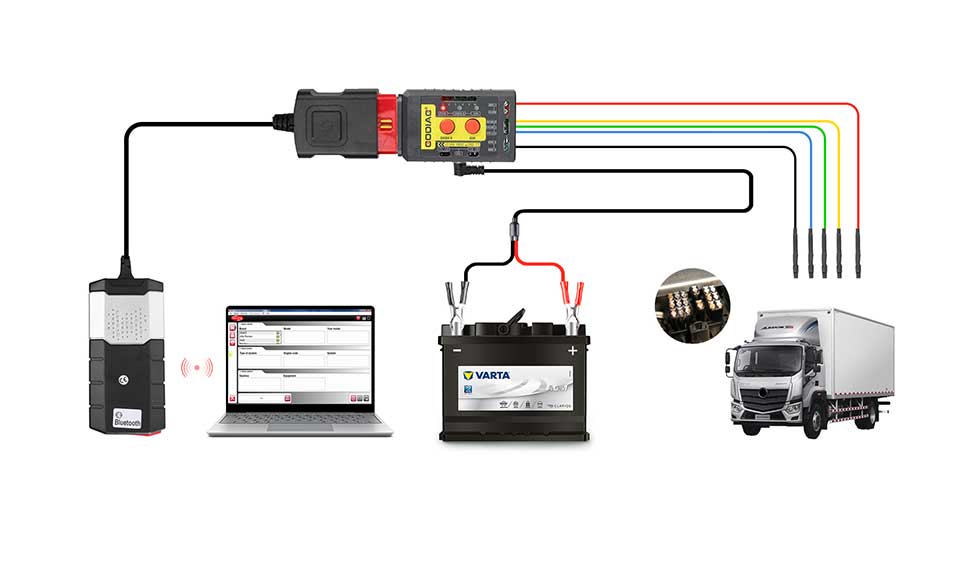

Подключение грузовиков
Универсальный адаптер Godiag GT108 Super OBDI - OBDII

Подключение к грузовику GT106
Универсальный адаптер Godiag GT108 Super OBDI - OBDII

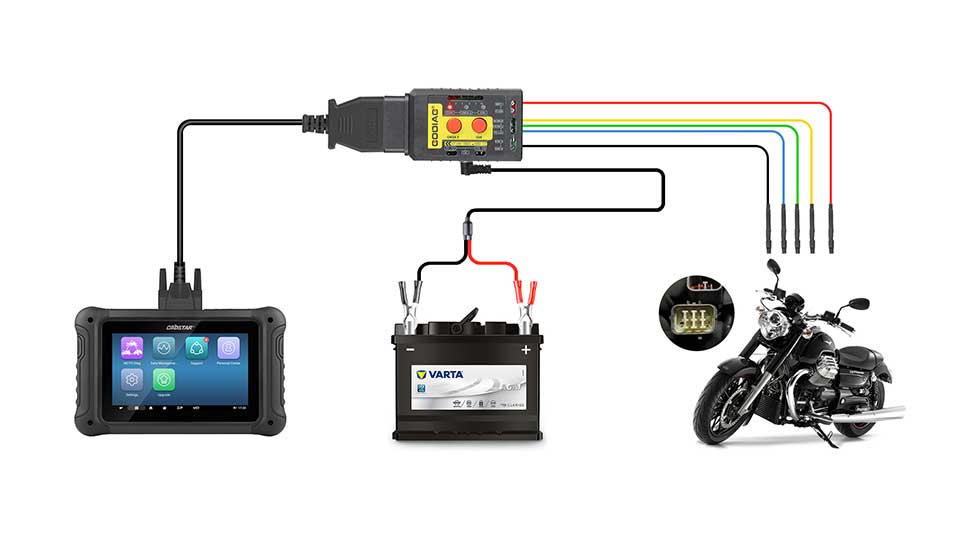

Подключение мотоциклов
Универсальный адаптер Godiag GT108 Super OBDI - OBDII

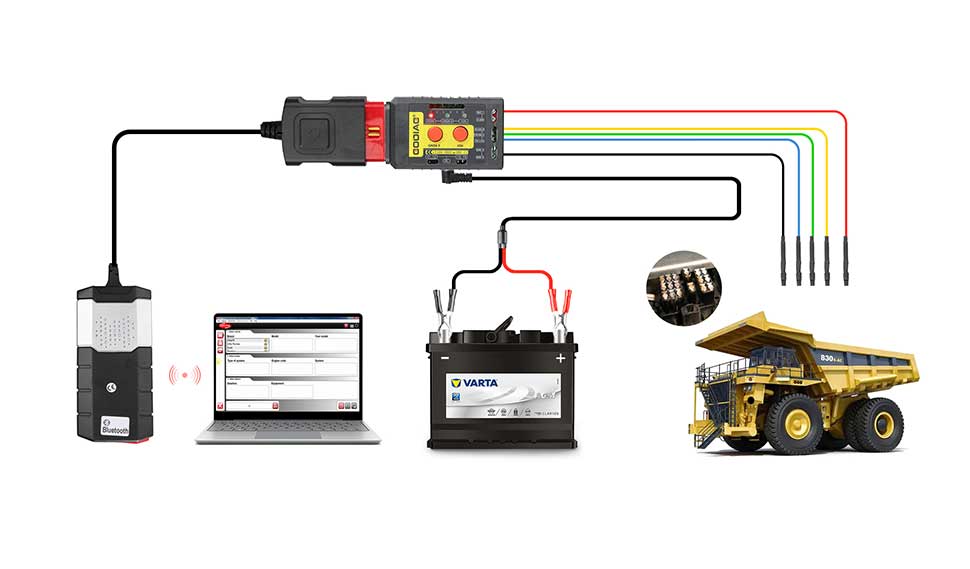

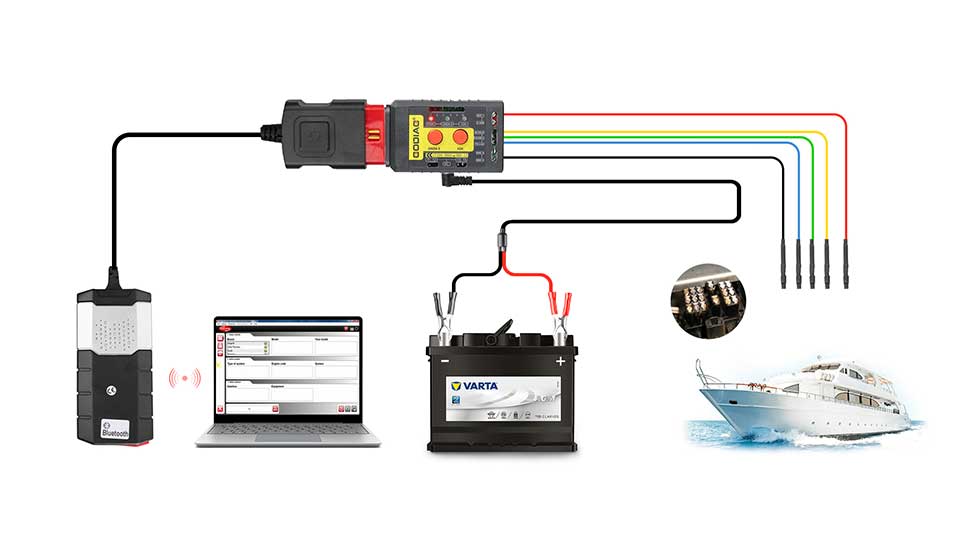

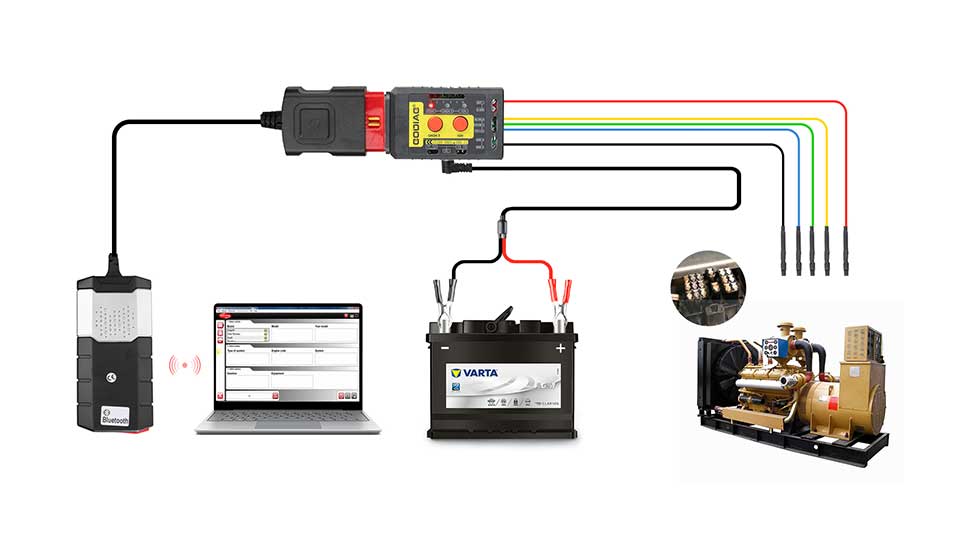

Подключение горнодобывающих транспортных средств, тракторов, судов и генераторов
Универсальный адаптер Godiag GT108 Super OBDI - OBDII

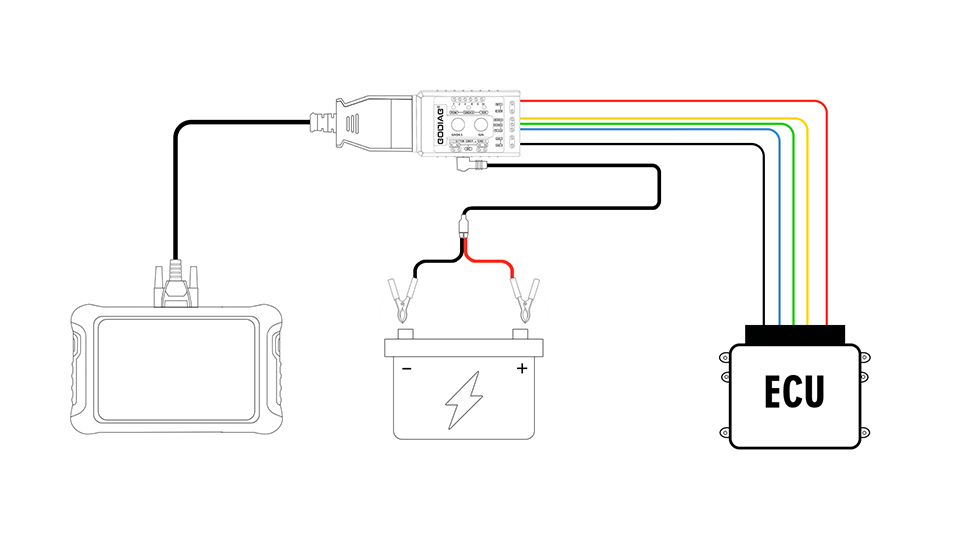

Подключение ECU

Универсальный адаптер Godiag GT108 Super OBDI - OBDII

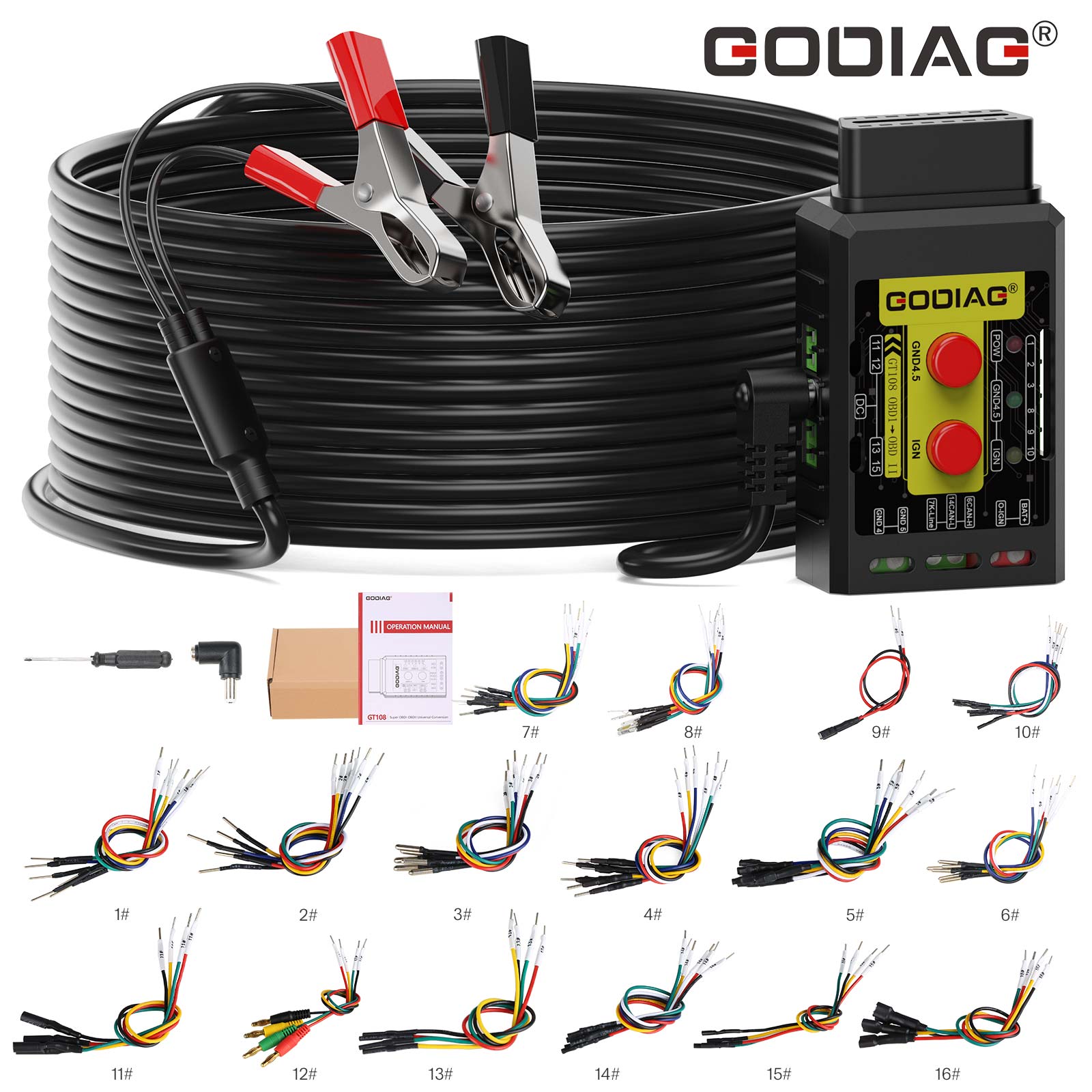

Пакет включает:

1 GODIAG GT108 Super OBDI - OBDII Универсальный адаптер

Подключение 1 диагностического интерфейса для грузовых автомобилей и автомобилей

Один провод питания с батарейным зажимом

Отвёртка.

1 Руководство по x

GODIAG GT108 Super OBDI-OBDII Universal Conversion Adapter For Cars, SUVs, Trucks, Tractors, Mining Vehicles, Generators, Boats, Motorcycles

GODIAG GT108 Super OBDI-OBDII universal conversion adapter can convert the OBDI diagnostic interface of cars, trucks, tractors, mining vehicles, generators, boats, motorcycles, individual ECU control units, etc. into standard OBDII diagnostic interfaces through DIY wiring Interface, convenient for car maintenance personnel to connect to OBDII diagnostic programming equipment for data streams reading, fault codes diagnosis, programming, activation and coding...

Product Features:

1.DIY wiring, it can be converted to OBDII according to the car diagnostic interface. [Because the definitions of diagnostic interfaces in different regions are inconsistent, the popular conversion cables and adapters in the market cannot use different definitions of diagnostic interfaces. GODIAG GT108 Super OBDI-OBDII can be used by maintenance engineers to connect according to their own needs]

2.The device has reverse connection protection. (If the power supply is connected wrong, the device will not burn out, and it will not cause harm to the OBDII diagnostic programming device.)

3.Independent GND4, GND5. (It is more suitable for judging the problem of poor grounding of some control units.)

4.Analog IGN switch. (Press the IGN switch, the corresponding port outputs ING VCC)

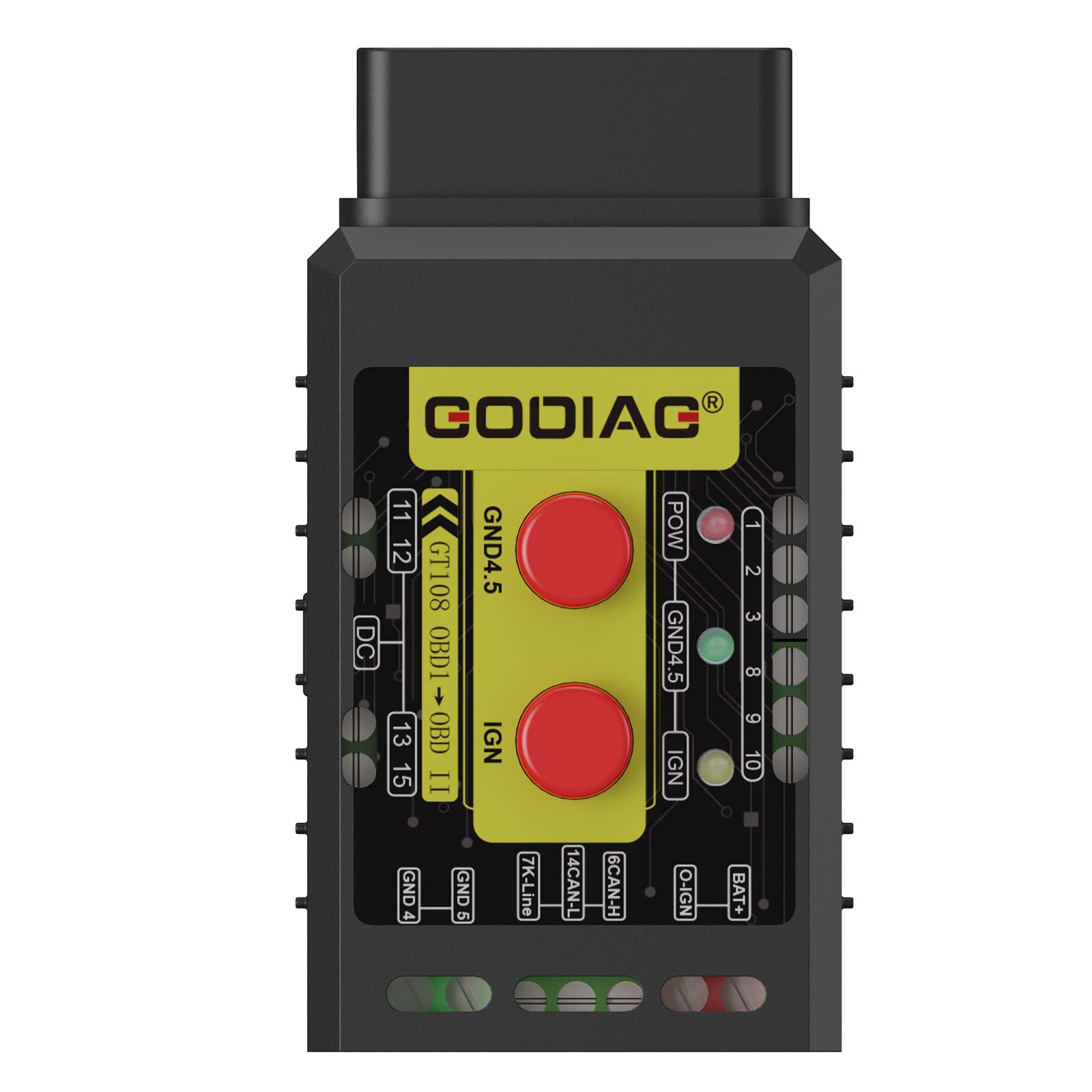

5.Power indicator, GND4, GND5 switching indicator, IGN switching indicator.

6.DIY the way to lock the wire. Equipped with different diagnostic interface cables, ECU cables, and locking screwdrivers.

7.Truck & Car Diagnostic Interface Connection Jumper Kit (Different configurations of wiring kits are different, please purchase according to maintenance needs.)

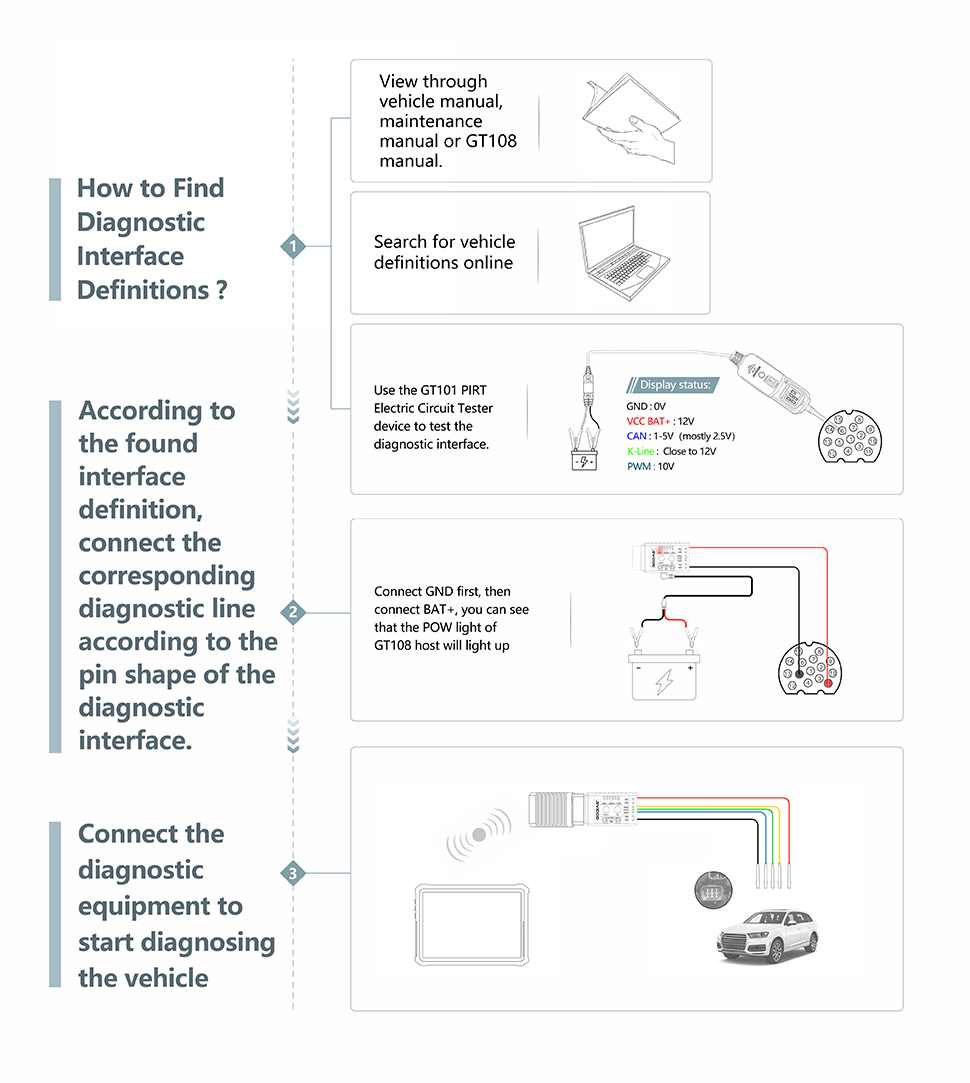

How to Use GT108?

Steps:

1. Find the definition of the diagnostic interface (find the maintenance manual of your own vehicle, or search online.), or see the definition diagram of the corresponding diagnostic interface of the GT108 manual.

2. According to the interface definition, find out the connection line needed by your car, and connect to the GT108 adapter according to the definition. (Use a screwdriver to lock the terminal.)

3. Connect the connected diagnostic cable to the vehicle OBD1 diagnostic interface according to the definition. (Connect GND 4 or GND5 first, and then connect BAT+. If the power cable is connected correctly, the POW light of the GT108 host will light up. If the vehicle diagnostic interface does not have power, please connect the car battery to the DC power connector of GT108 with the battery cable. If the vehicle needs the ignition signal, connect the O-IGN line, and press the IGN switch, the corresponding IGN light will light up, and the O-IGN line will output the ignition power signal.)

4. Connect the communication line CAN or K-line to the diagnostic interface. (Note: If it is the truck diagnostic software added by the car diagnostic equipment, you need to buy a GT106 24V to 12V adapter.)

5. Connect the diagnostic device to start diagnosing the vehicle.

Note: If you cannot find the definition for your own vehicle diagnostic interface, you can first find out the power supply of the diagnostic interface. First use the black battery clip on the battery connection cable to connect the negative pole of the battery, and then use the BAT+ line to connect to the diagnostic interface to find the power supply. You can also use a multimeter to find the diagnostic interface power supply. The definition of the diagnostic interface can also be judged by the GT101 Pirt Electric Circuit Tester device.
