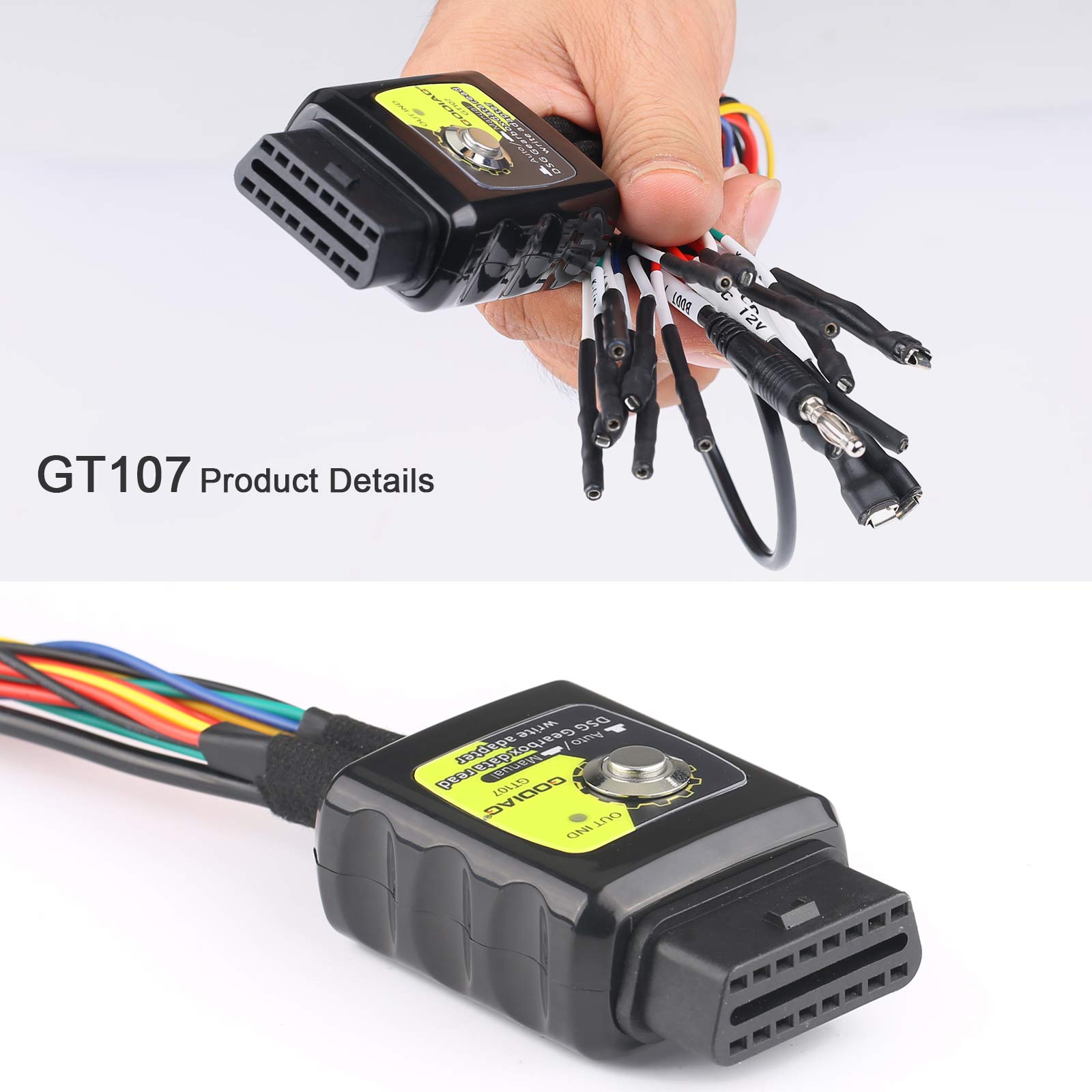

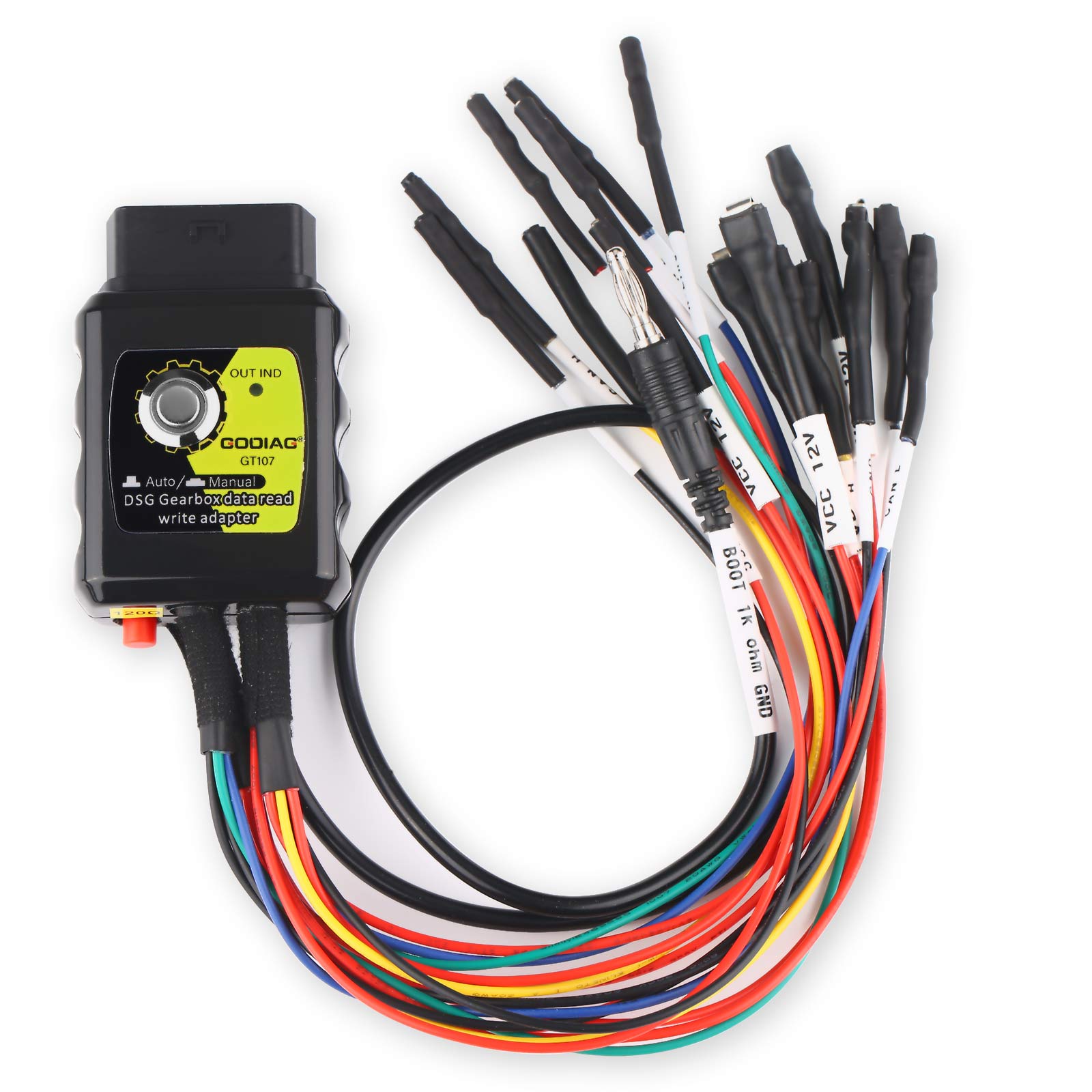

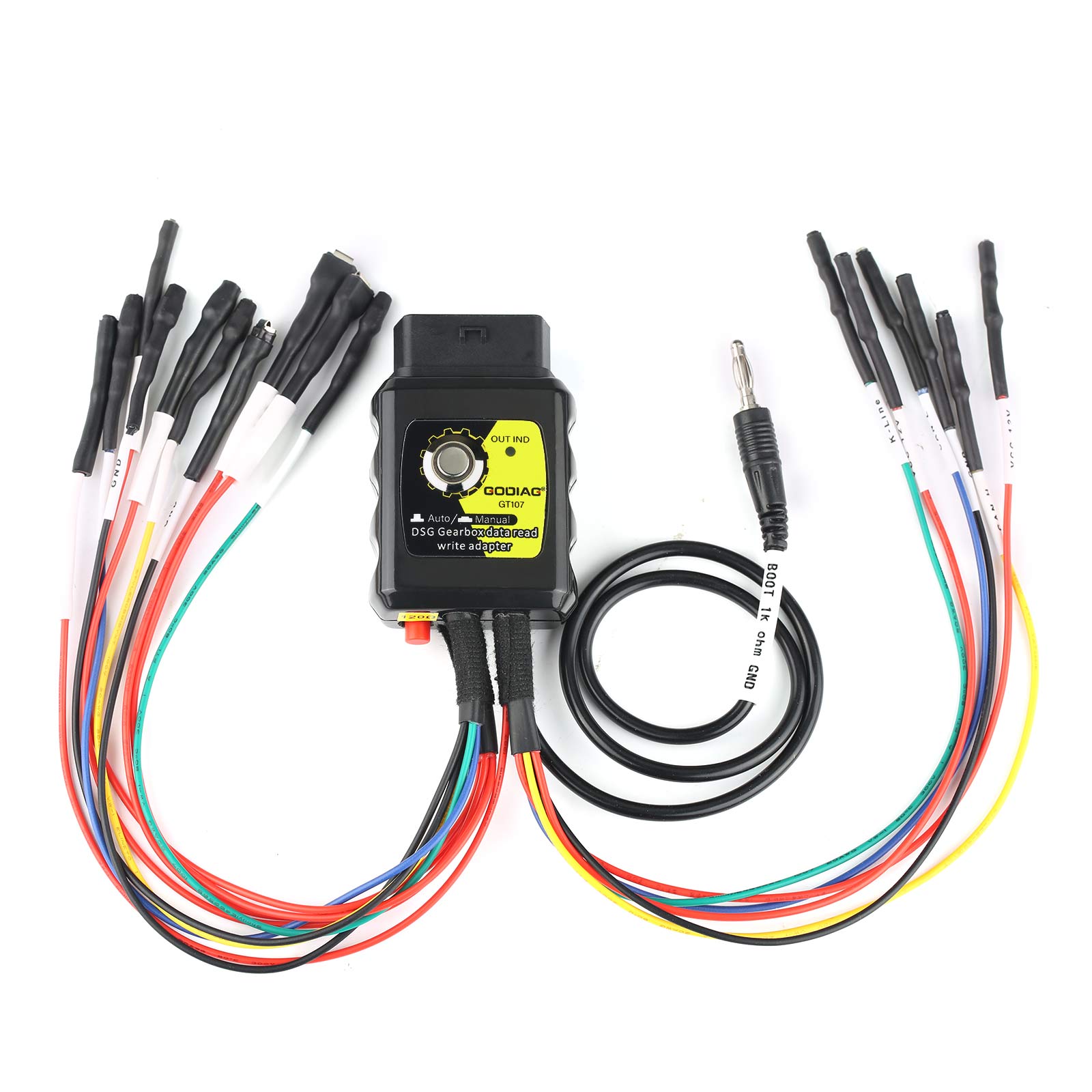

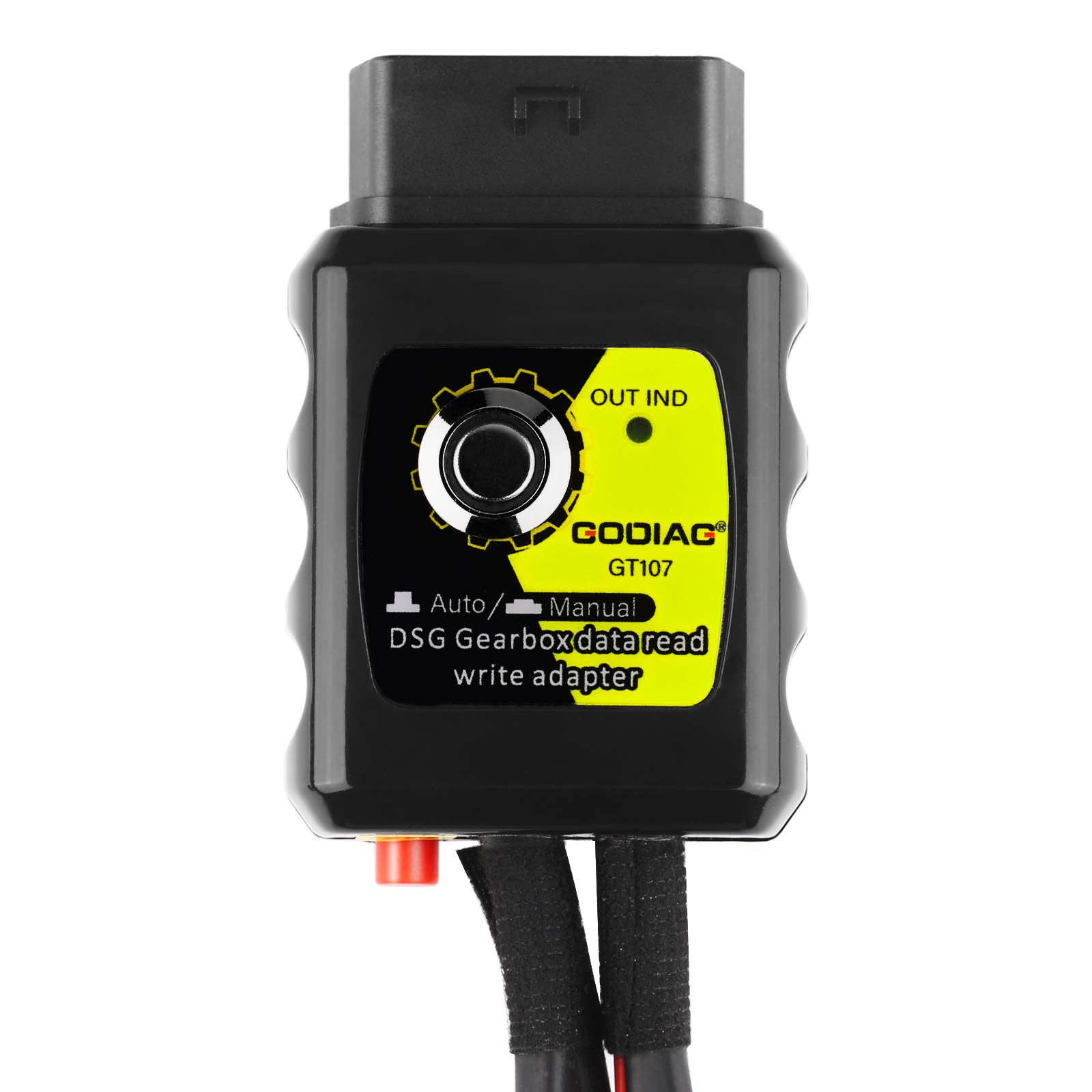

Адаптер коробки передач GODIAG GT107 DSG автоматически и вручную выбирает программное обеспечение PCMFlash.Для чтения и записи данных можно выбрать "Автомат", для диагностики можно выбрать "ручной".Для других программ KESSV2, DQ200, DQ250, DQ500 вы также можете выбрать « ручной».
Кроме того, используя автомобильный аккумулятор питания, адаптер может непосредственно читать и записывать данные коробки передач DSG, и вы можете четко проверять состояние связи во время чтения и записи данных.

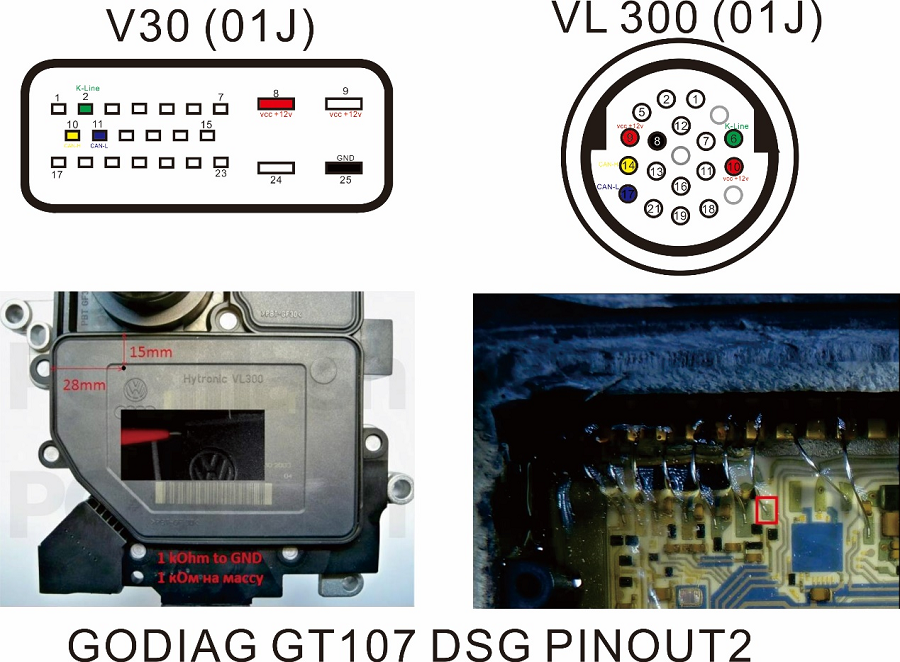

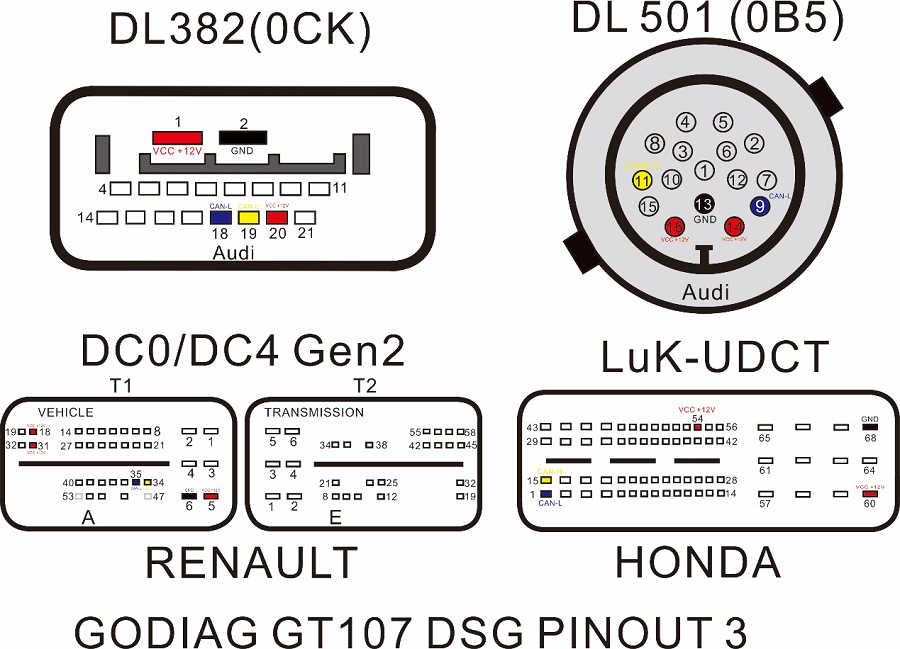

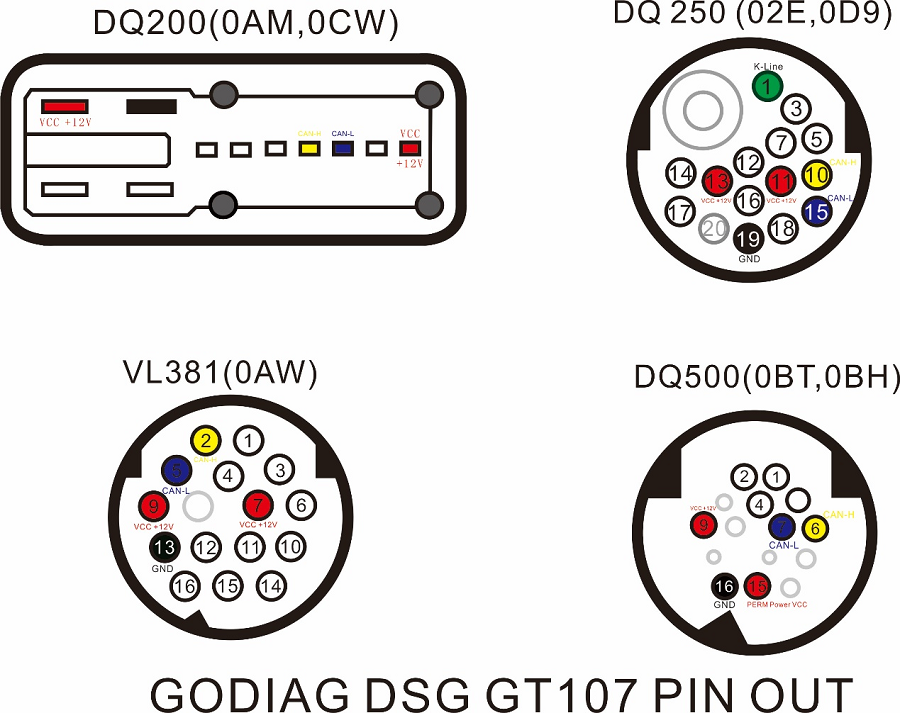

Диаграмма подключения и операции:
Использование с PCMtuner:
Операция проста:
Подключите GODIAG GT107 к коробке передач ECU DQ250, DQ200, VL381, VL300, DQ500, DL501.
Подключите GODIAG ECU IMMO Prog AD и подключите источник питания 12V 2A DC.

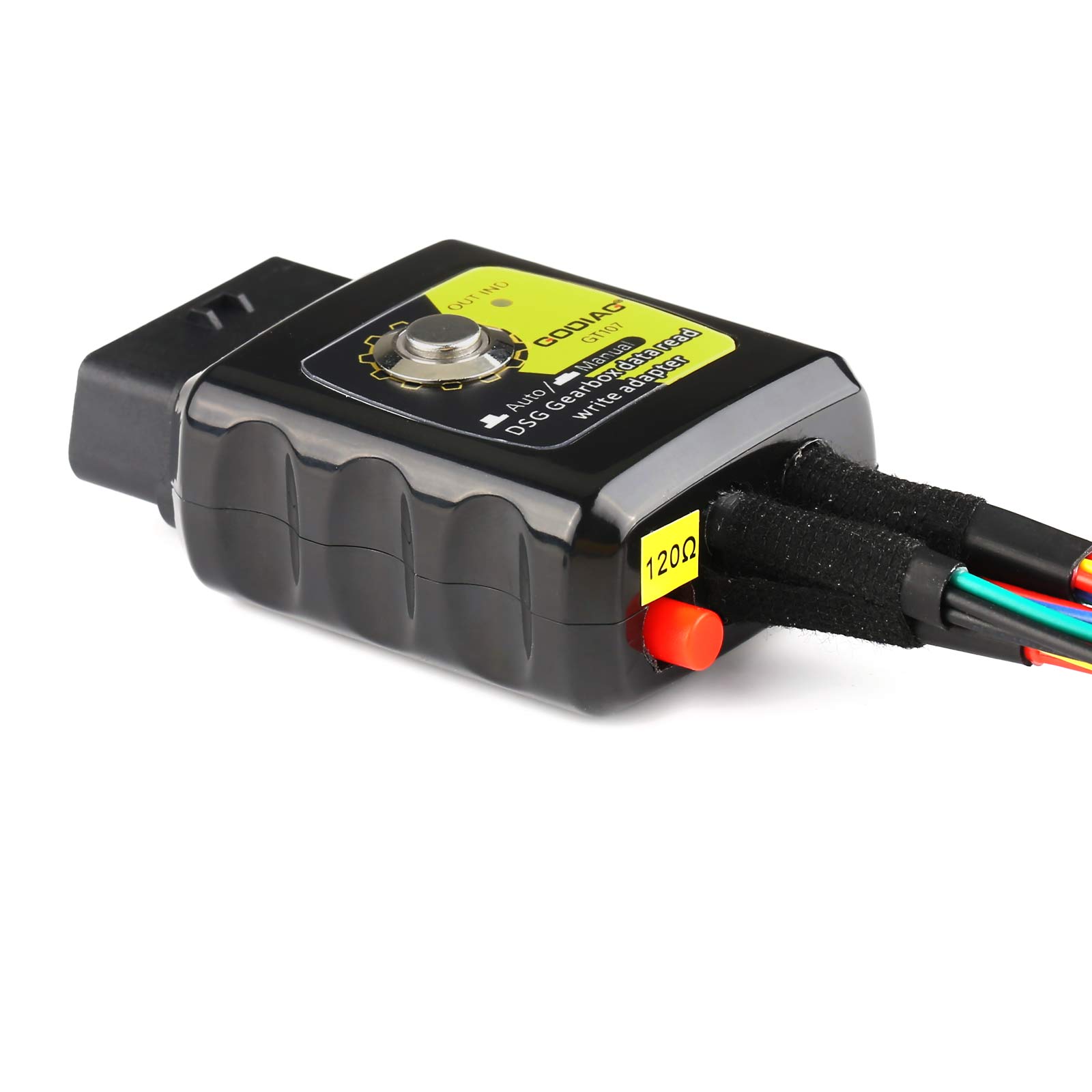

3.GODIAG GT107 Имитационный переключатель зажигания GT107 находится в режиме « Auto», когда он не нажимается, и нажимается в режиме « Manual» (примечание: выберите соответствующий режим в программном обеспечении для чтения данных)
Подключение к PCMFlash, PCMTuner J2534.
5.Подключите компьютер, чтобы открыть программное обеспечение и выбрать « Автомат».
Используется в автомобиле:
Операция проста:
Подключите GODIAG GT107 к коробке передач ECU DQ250, DQ200, VL381, VL300, DQ500, DL501.
Подключение GODIAG ECU IMMO Prog AD и аккумуляторов транспортных средств.
3.GODIAG GT107 Имитационный переключатель зажигания GT107 находится в режиме « Auto», когда он не нажимается, и нажимается в режиме « Manual» (примечание: выберите соответствующий режим в программном обеспечении для чтения данных).
Подключение к PCMFlash, PCMTuner J2534.
5.Подключите компьютер, чтобы открыть программное обеспечение, а затем выберите « Автомат».
Использование с KESSV DQ200, DQ250 и DQ500:
Операция проста:
Подключите GODIAG GT107 к коробке передач ECU DQ250, DQ200, DQ500.
Подключите GODIAG ECU IMMO Prog AD и подключите аккумулятор автомобиля или источник питания 12V 3A.
Подключите устройство kessv2 и нажмите переключатель GT107, чтобы держать его в « ручном» режиме зажигания.
Подключение компьютера для открытия программного обеспечения.

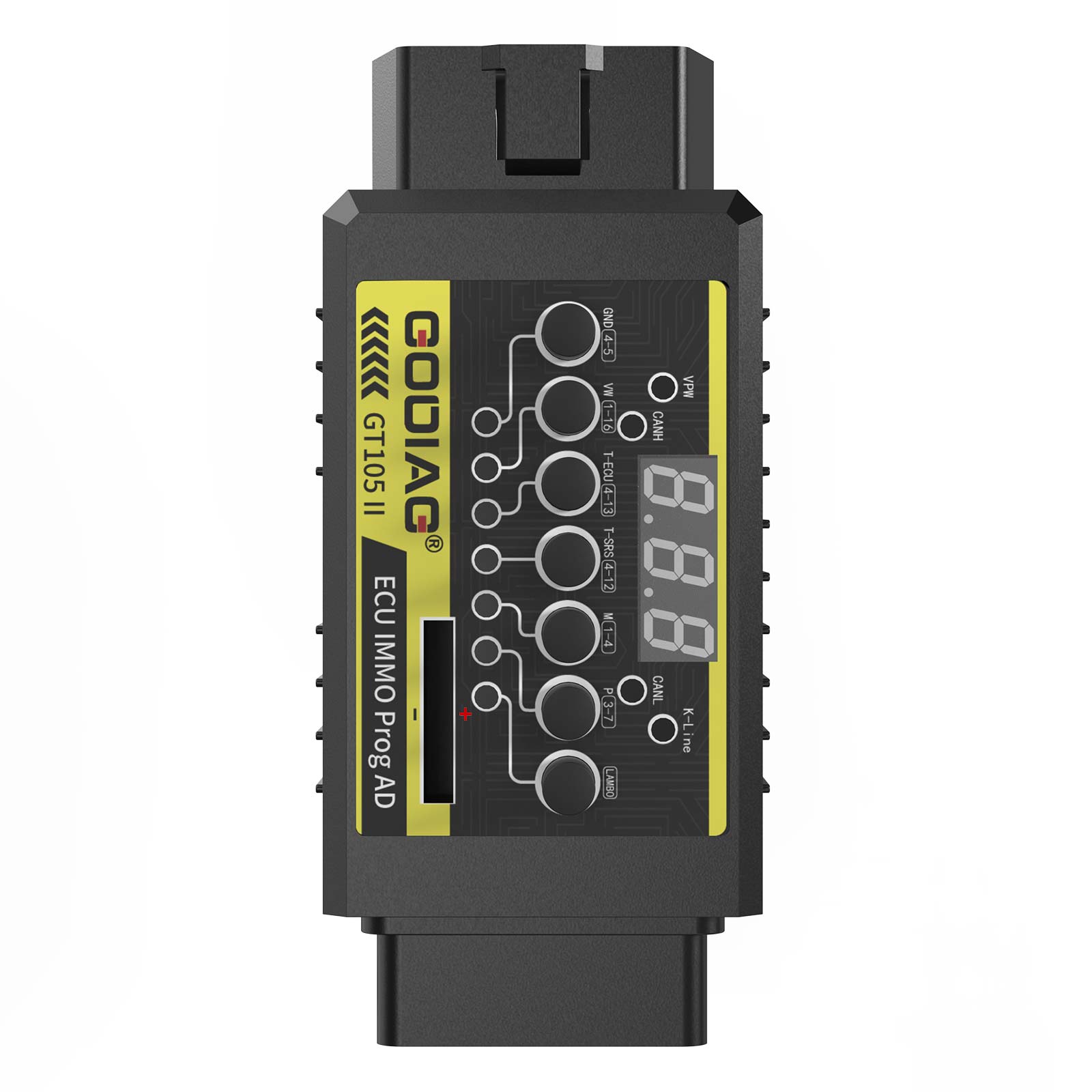

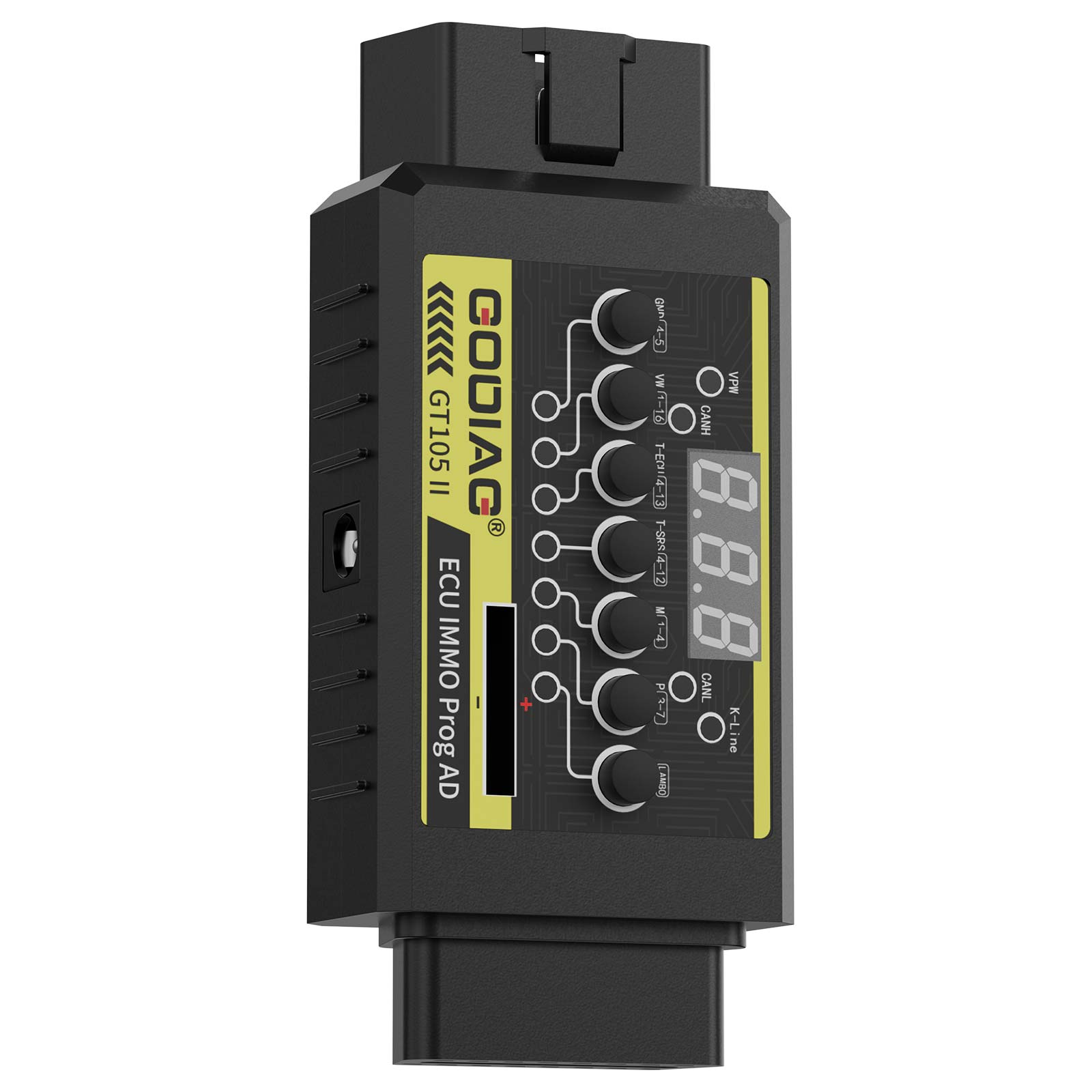

Процедуры GT105 II ECU IMMO AD
Изюминки продукции:
Полностью протокольные линии ECU для регулирования мощности программирования ECU
OBD2 - независимый PIN - 4 кузов заземлен, а сигнал PIN5 заземлен для специального программирования некоторых модулей.
PIN4 и PIN5 могут переключаться между коротким и не коротким замыканием.
Стандарты OBD2 независимые PIN4 и PIN5.
Чистая медная головка клапана поддерживает повторную вставку и демонтаж с длительным сроком службы.
Батарейные зажимы обрабатываются экологически чистым солевым туманом толщиной 0,5 мм.
Кабель аккумуляторной батареи автомобиля постоянного тока использует 0,75 мм ² 2 - сердечный бронированный кабель, который поддерживает интерфейс DC5.5 * 2.5 / DC5.5 * 2.1.
Соединитель постоянного тока имеет переключающийся предохранитель 7А.
Интерфейс постоянного тока, специальный разъем лабораторного питания.
Функции продукта:
индикация напряжения вагона
Испытание аккумулятора CR2032
Сигнализация напряжения аккумулятора автомобиля (ниже 11В)
Тойота совпала с углом поворота
Поддержка активации Lamborghini ID48
Функция адаптера питания IMMO AD.После 2016 года GT105 II запрограммировала все потерянные смарт - ключи от Ford в сотрудничестве с устройствами VVDI (OBDSTAR, AUTEL) и другими устройствами соответствия.
Все ключи от автомобиля не совпадают - разбудите прибор или разбудите противоугонный ECU.(Старые автомобили Porsche Cayenne, поддерживающие VAG четвертого и пятого поколений, синхронизацию ECU Toyota, поддержку Mitsubishi с полным или полностью дистанционно управляемым совпадением потерянных ключей, для обучения ключам IMMO).
Световые индикаторы VPW, CANH, CANL, K - Line определяют состояние связи между транспортным средством и диагностическим программным оборудованием.(Если продукт используется для подключения устройства, пользователь может просто определить, является ли диагностическое программирование нормальным в зависимости от того, может ли устройство отправлять сообщения.)
Техническое обслуживание на месте
Кабель адаптера питания GT105 II получает 12 вольт от автомобильной батареи.(Для таких программных устройств, как Xhorse Key Tool Plus Pad, VVDI Prog, CGDI Prog, IM608 и т. д., 12 - В случае необходимости питания на открытом воздухе для чтения данных BMW BENZ IMMO ECU или других автомобильных ECU и, в конечном итоге, для обслуживания на месте неисправного транспортного средства на открытом воздухе.)
Установка источника питания 12 В (12 В) для режущей машины для ключей.
Стандартная линия программирования OBD2 с полным протоколом ECU.(С MPPS, FGTech, Kess v2 и т. Д. Для чтения и записи данных ECU, клонирования ECU, настройки ECU и т. Д.)
OBD Инструменты для замены аккумуляторов
Внедрение бесперебойного питания в процессе замены батареи предотвращает потерю данных, отказ ключа или повторное совпадение из - за прерывания питания в процессе замены батареи.

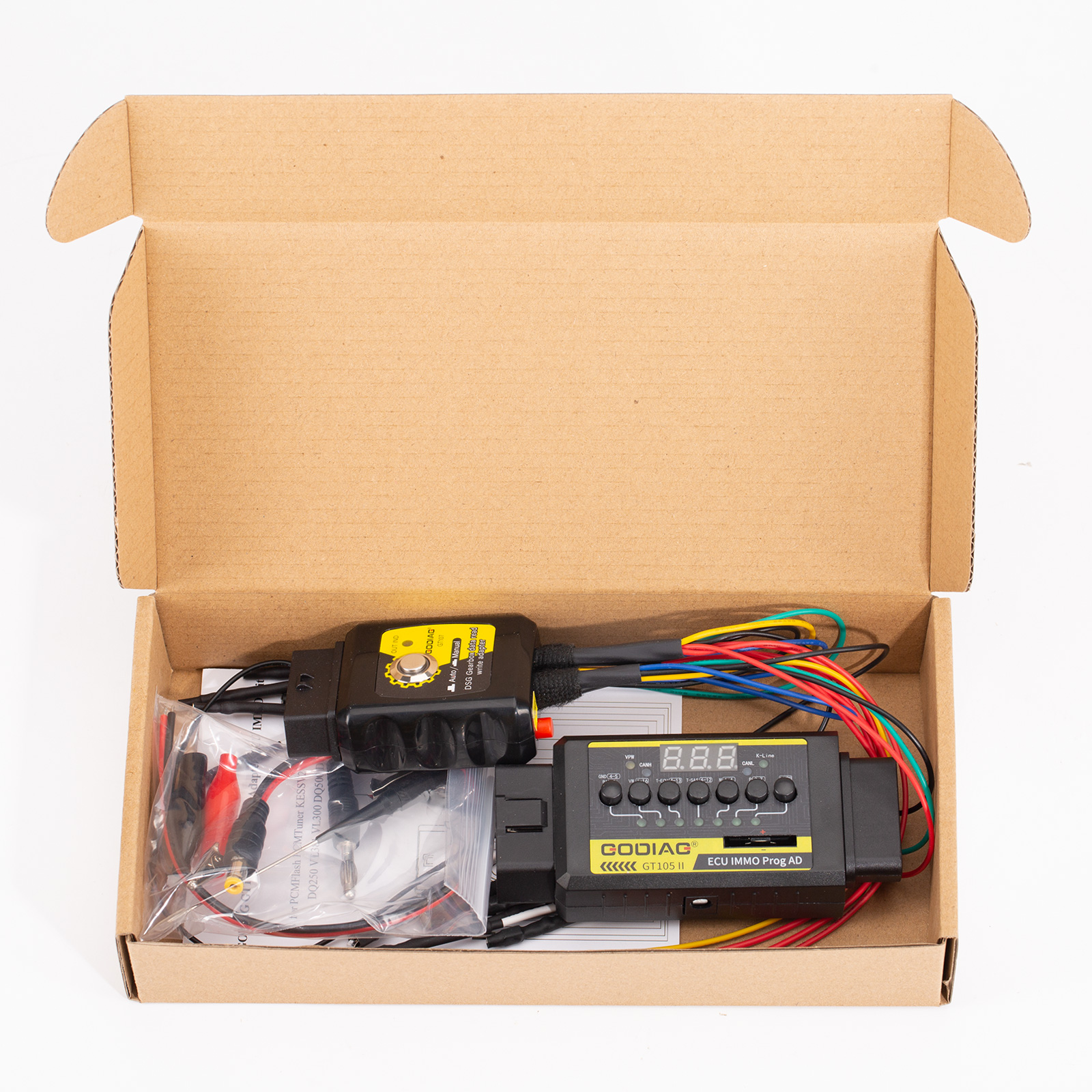

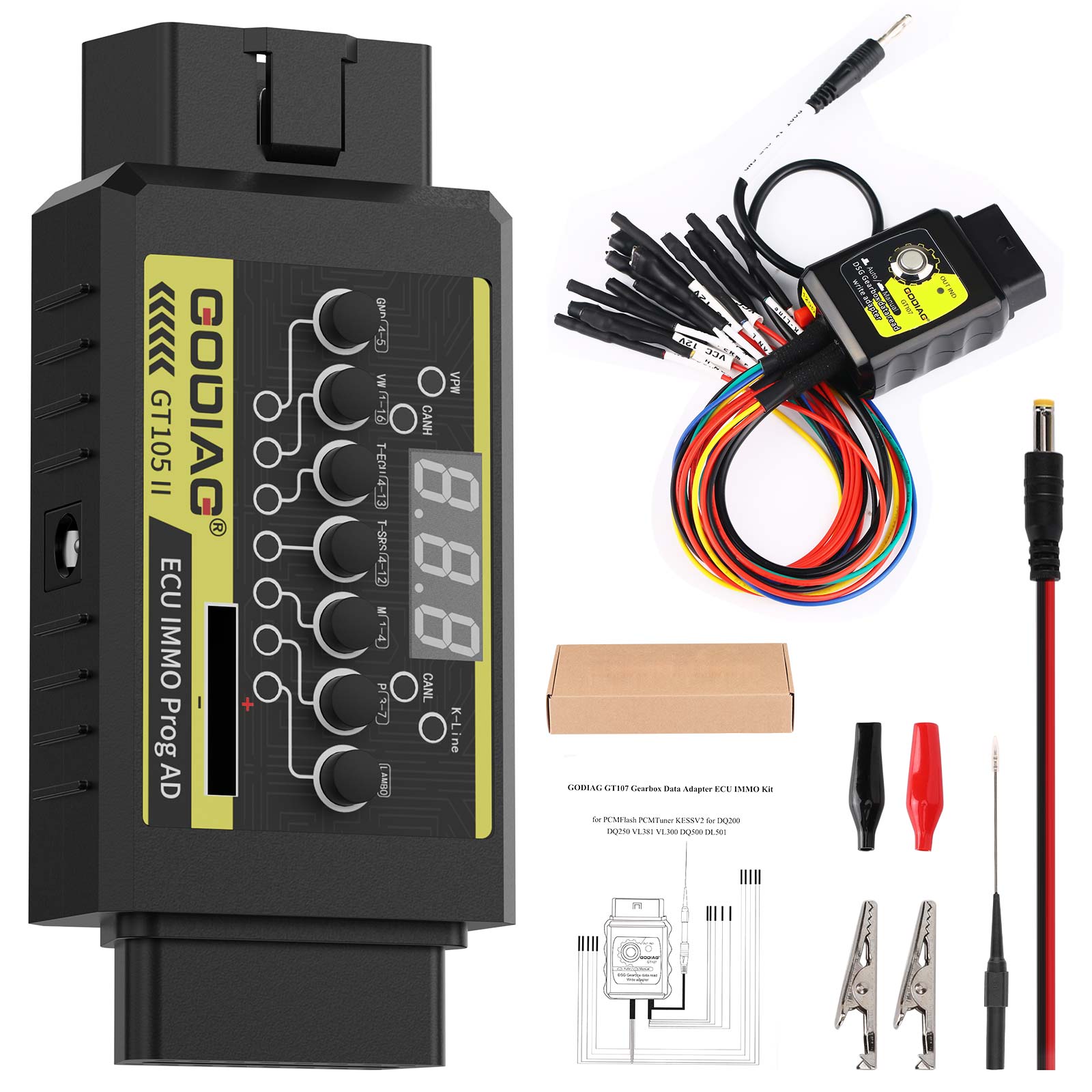

Пакет включает:
1 GODIAG GT105 II ECU IMMO Программа AD

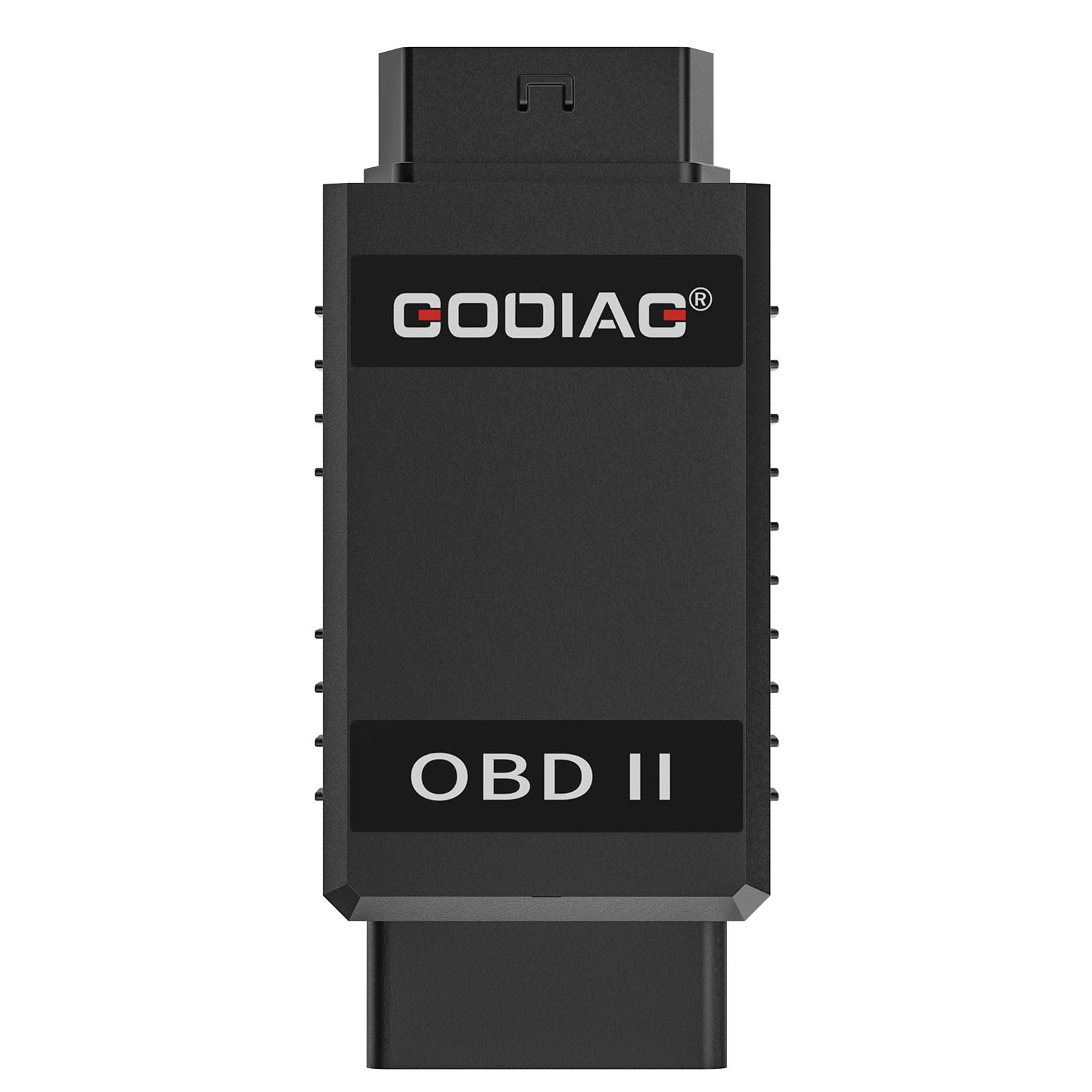

1 адаптер DSG
Один провод питания с батарейным зажимом
Один X зонд
