Адаптер для чтения / записи данных в коробке передач GT107 DSG + GT105 ECU IMMO - программа AD для Kess V2 PCMFlash KTMBench

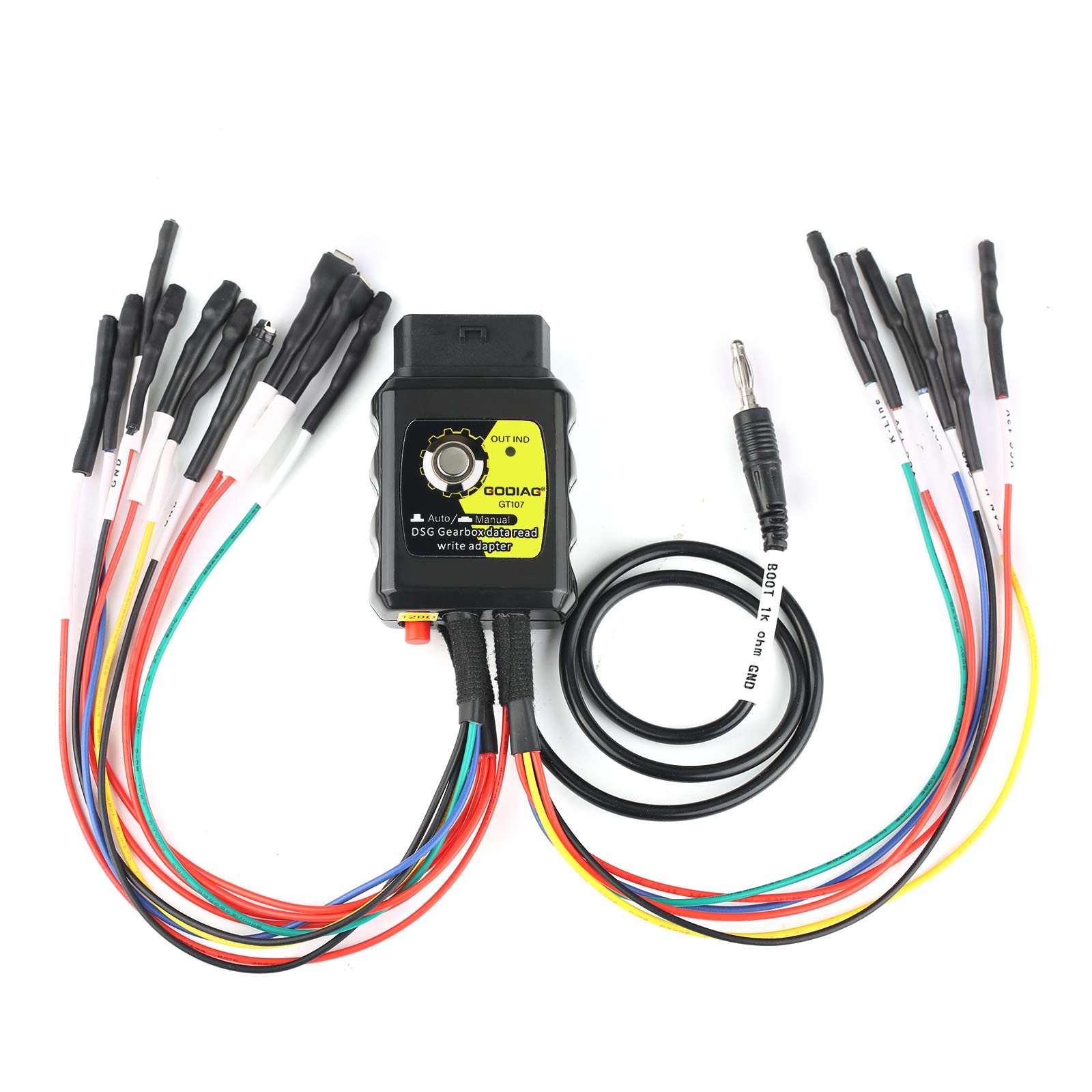

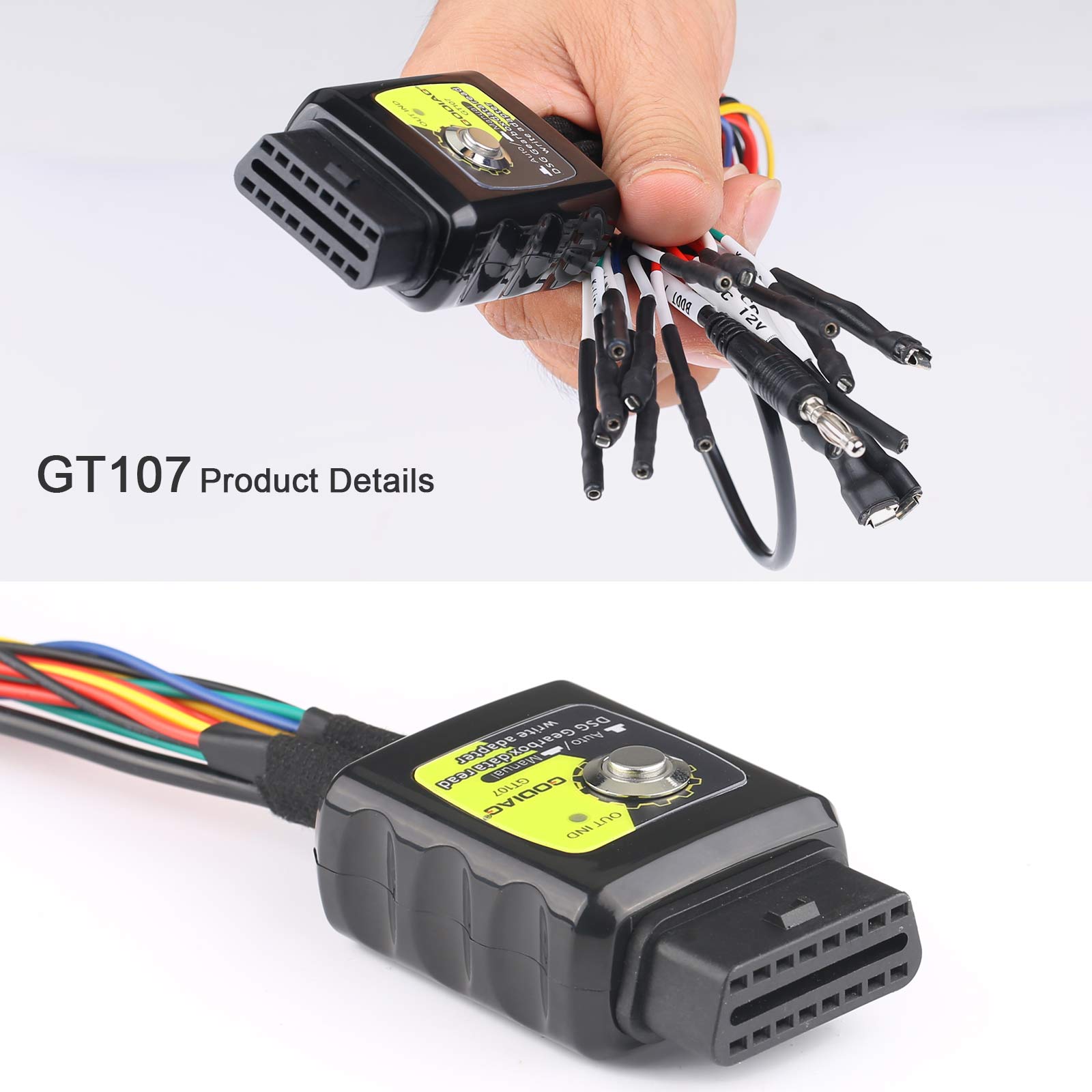

Комплект GODIAG GT107 ECU IMMO представляет собой адаптер для подключения коробки передач DSG.Инженеры по обслуживанию коробки передач DSG могут клонировать, диагностировать и ремонтировать ECU в коробке передач DSG, а также считывать, записывать и настраивать данные ECU в коробке передач DSG с помощью PCMFlash и Kess V2.Этот адаптер автоматически и вручную выбирает программное обеспечение PCMFlash.Для чтения и записи данных можно выбрать "Автомат", для диагностики можно выбрать "ручной".Для других программ KESSV2, DQ200, DQ250, DQ500 вы также можете выбрать « ручной».
Кроме того, используя автомобильный аккумулятор питания, адаптер может непосредственно читать и записывать данные коробки передач DSG, и вы можете четко проверять состояние связи во время чтения и записи данных.
Яркие моменты:
Прочитать / записать данные коробки передач DSG
Работа DQ250, DQ200, VL381, VL300, DQ500, DL501
Совместимость с PCMTuner, Kess V2, PCMFlash, KTMBench
4.Удобное соединение, быстрая скорость отклика

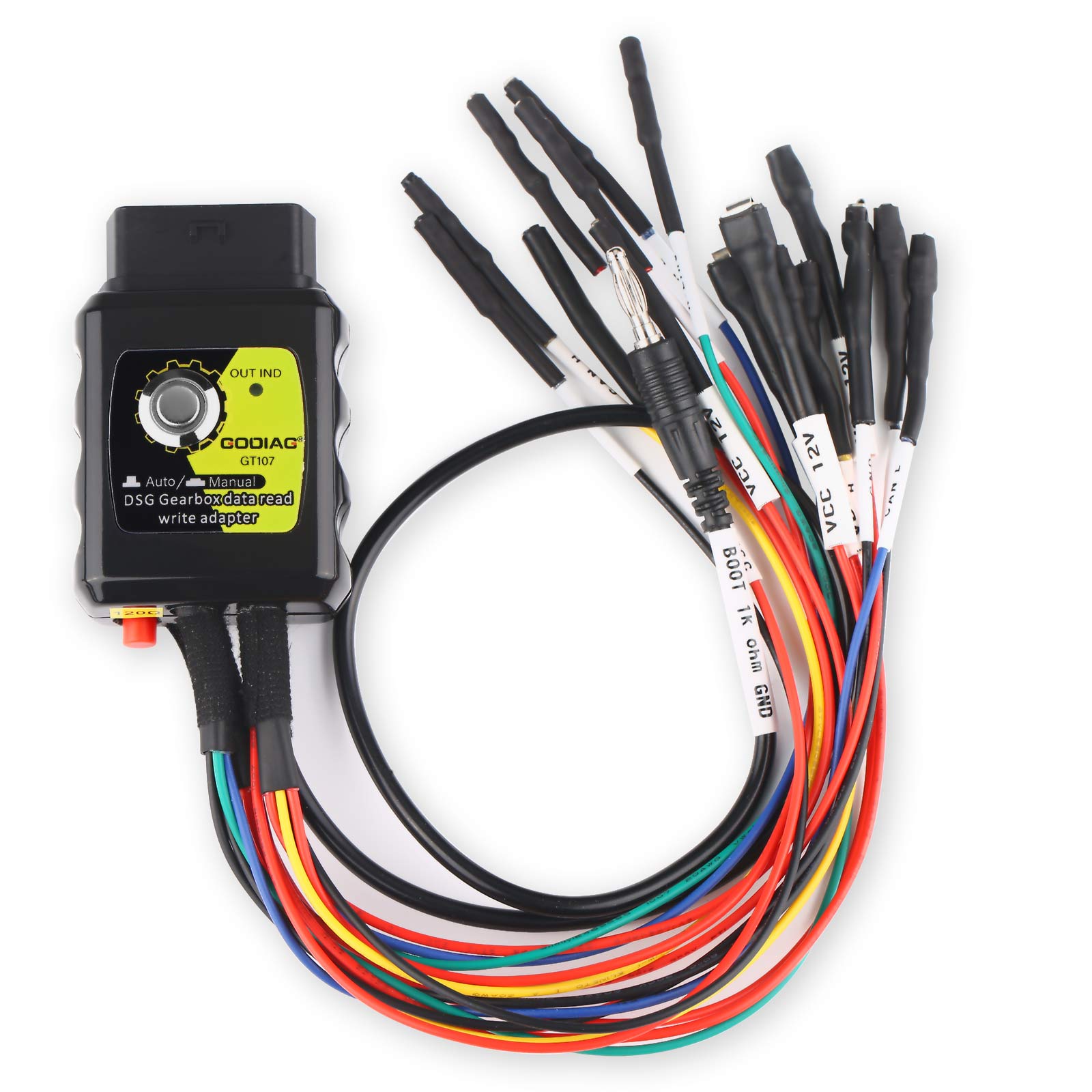

Адаптер данных коробки передач GODIAG GT107 DSG поддерживает следующие соединения:

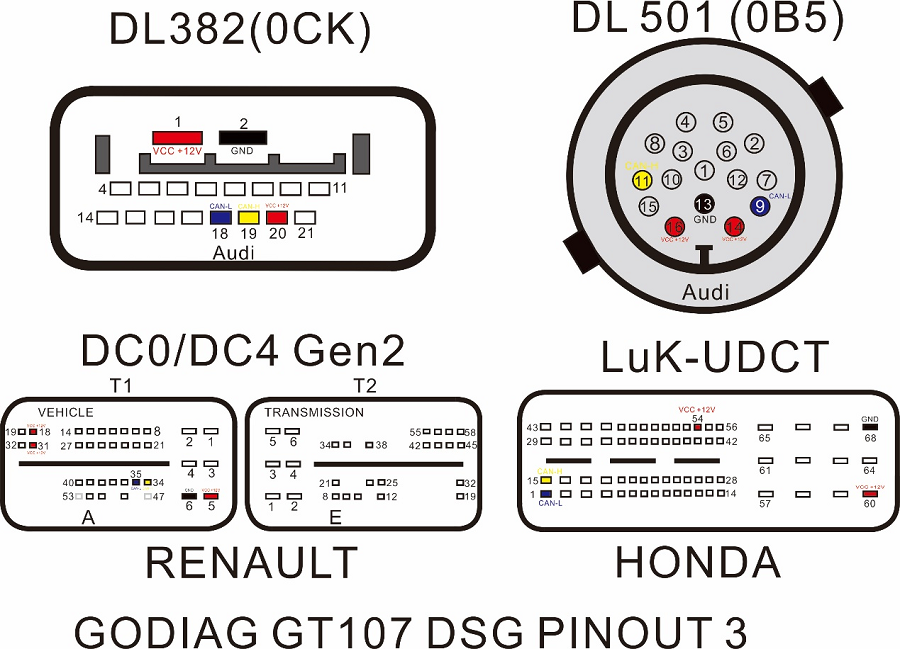

Рено DC0 / DC4 Gen2
Хонда LUK UDCT

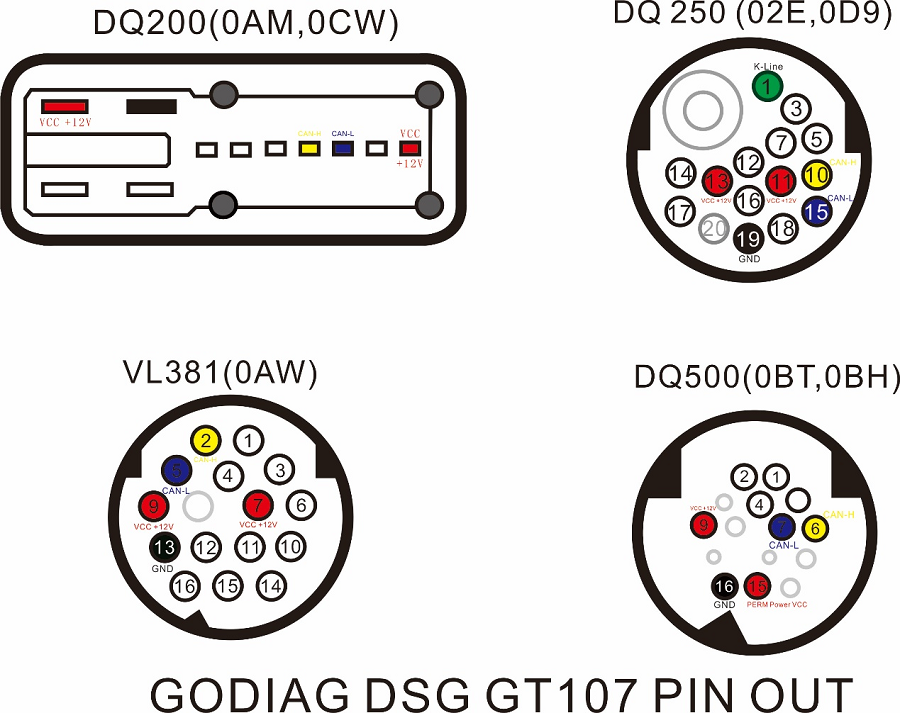

DQ200 (0AM) [WR / CK]
DQ250C (02E) [RD / WR / CK]
DQ250E / F (02E) [WR / CK]
DQ200MQB / G2 (0CW) [WR / CK]
DQ250MQB (0D9) [WR / CK]

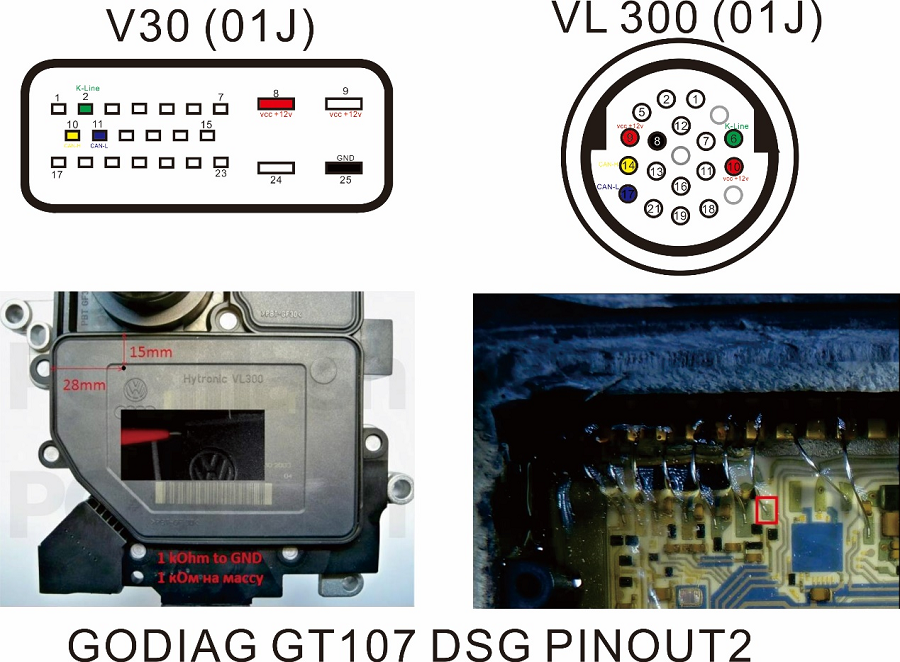

VL300 / V30 (01J / 0AN) [WR / CK]
VL381 (0AW) [WR / CK]
DL501 / G2 (0B5) [WR / CK]
Показания DQ500 (0BH / 0BT) [RD / WR / CK] при использовании прямого соединения.
Руководство DQ200 / MQB / G2 (MICRO) [RD / WR / CK]
Руководство DQ200 / MQB / G2 (EEPROM) [RD / WR]
Руководство DQ250E / F / MQB (MICRO) [RD / WR / CK]
Руководство DQ250E / F / MQB (EEPROM) [RD / WR]
VL300 / V30 BSL (вспышка) [RD / WR / CK]
VL300 / V30 BSL (EEPROM) [RD / WR / CK]
VL381 Пылевый чехол (миниатюрный) [RD / WR / CK]
Руководство VL381 (EEPROM) [RD / WR]
Руководство DL501 / G2 (MICRO) [RD / WR / CK]
Руководство DL501 / G2 (EEPROM) [RD / WR]

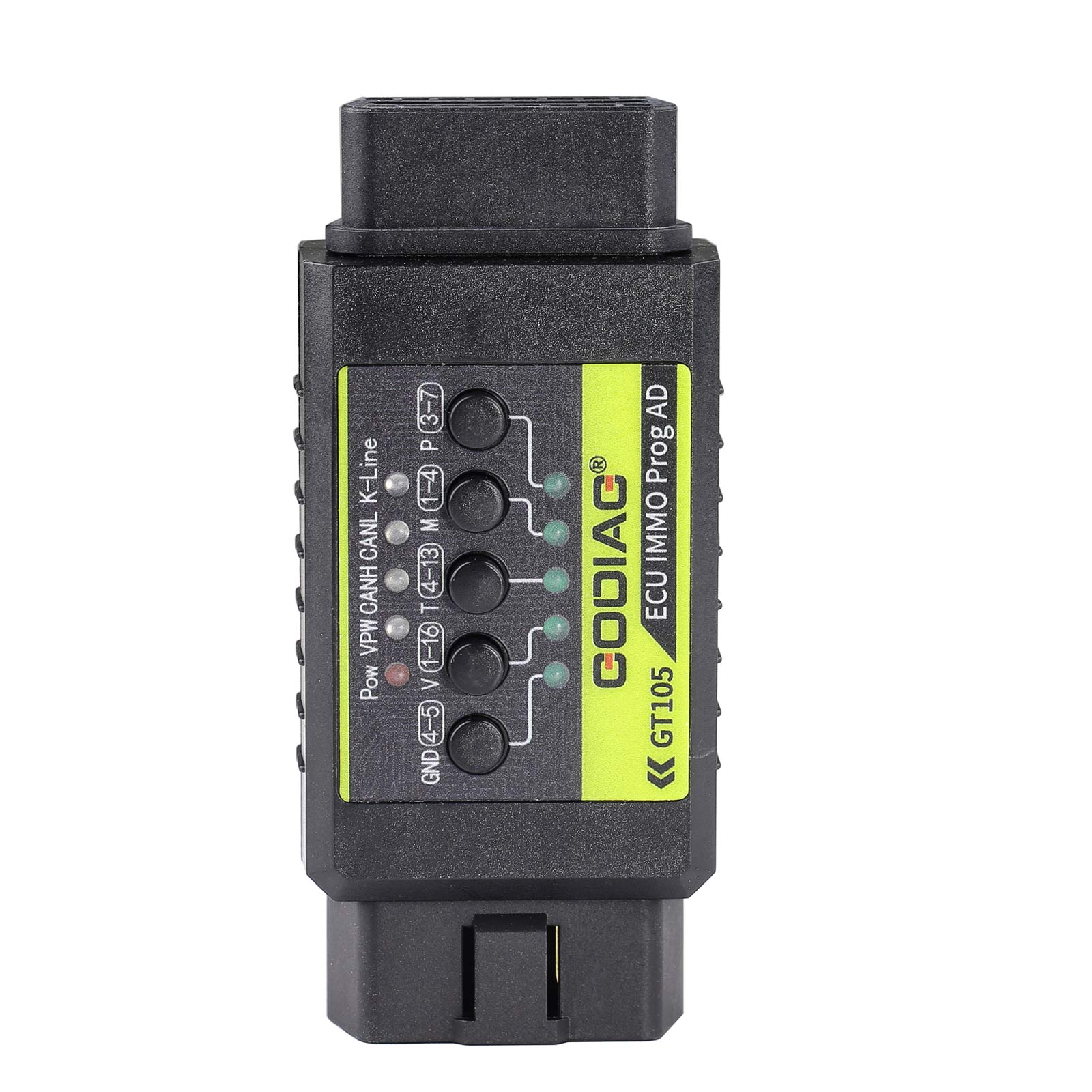

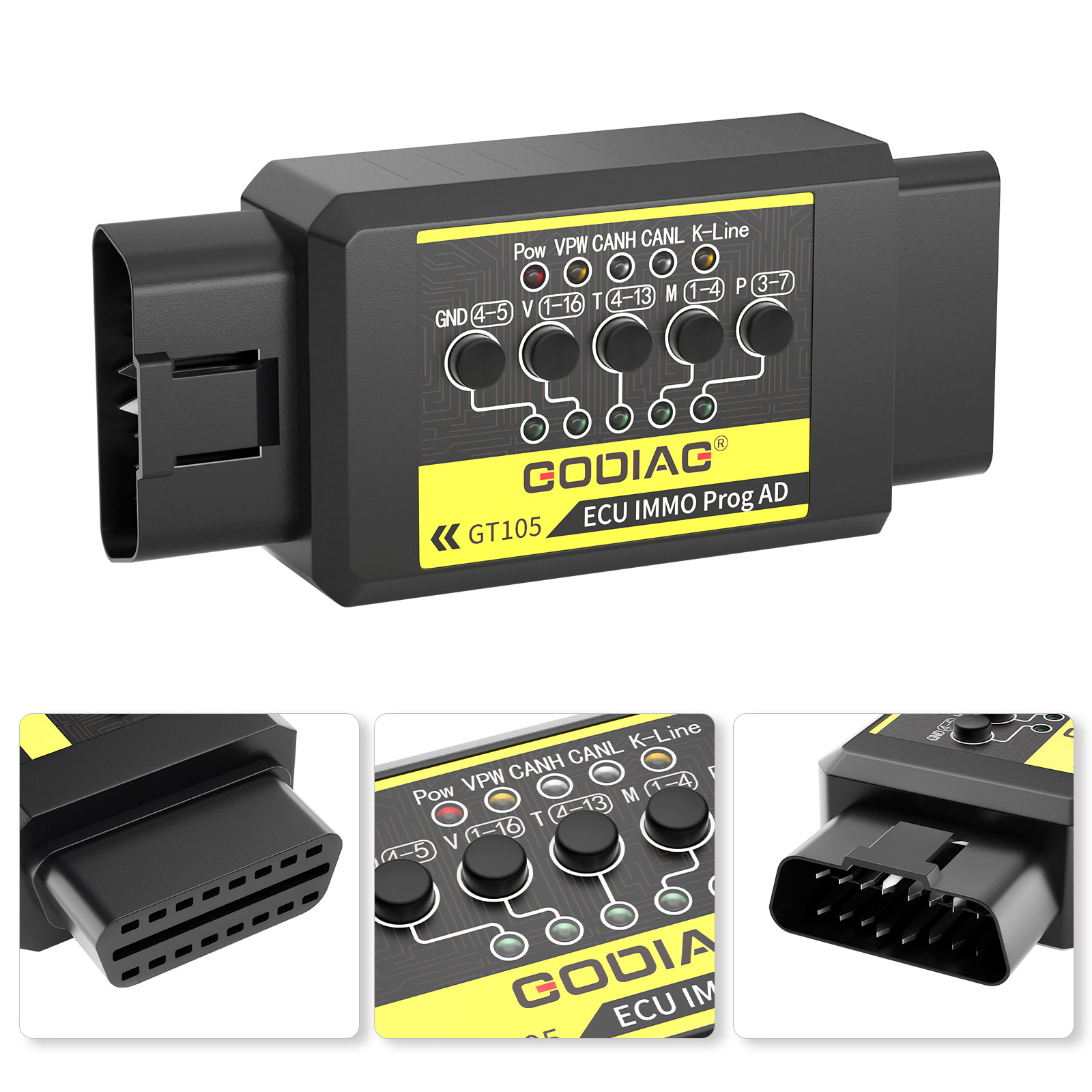

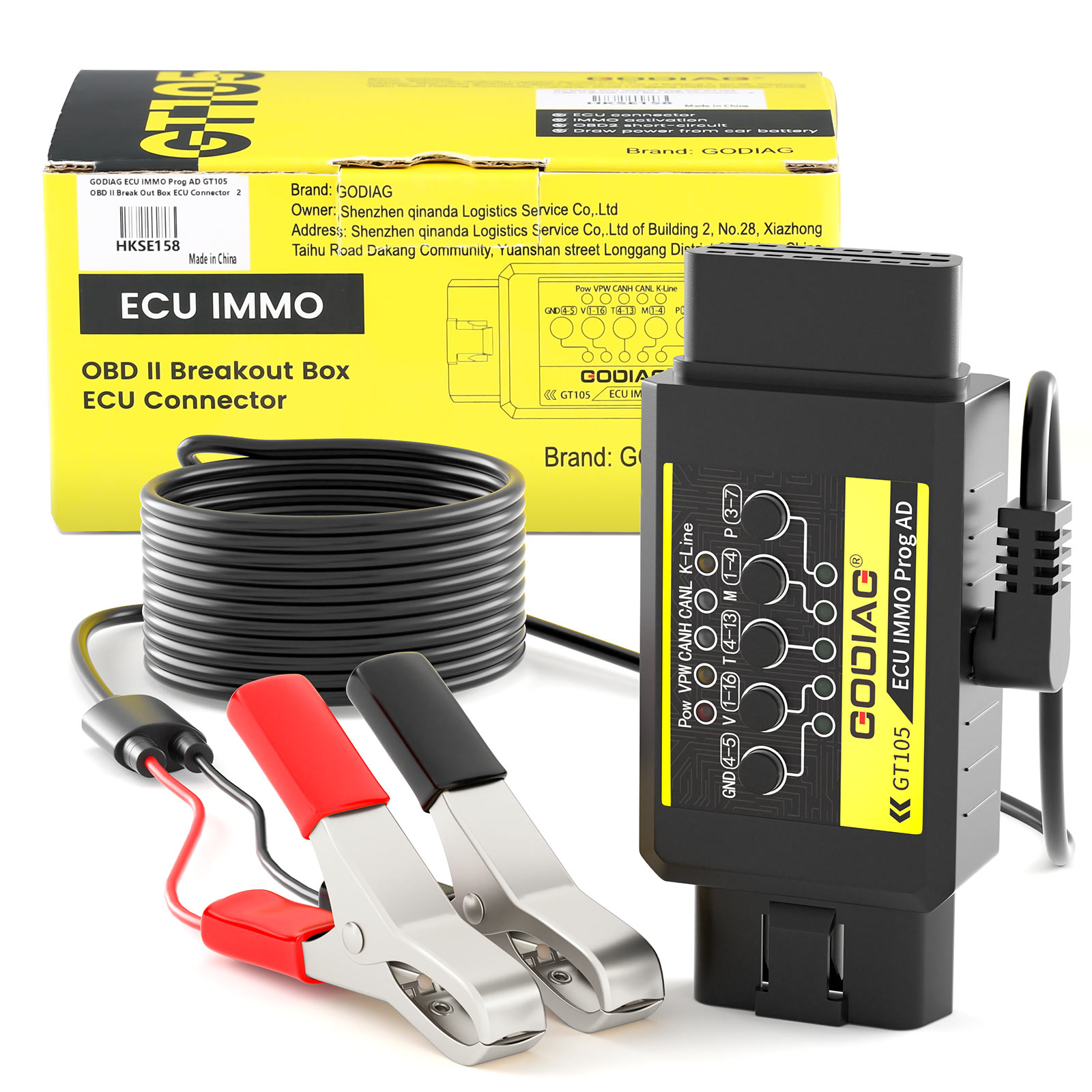

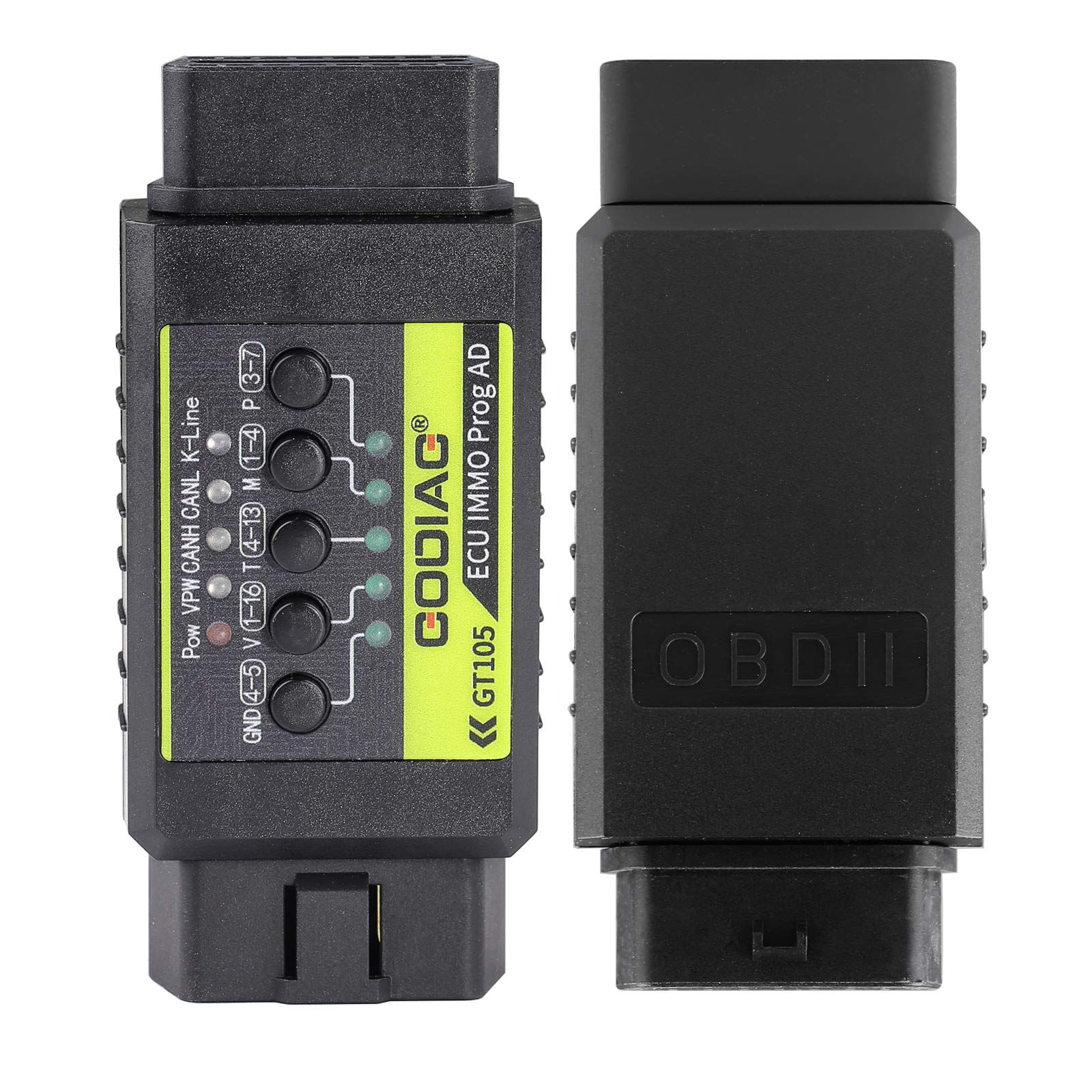

Основные возможности GT105 ECU IMMO Prog:
- Полностью протокольные линии ECU для регулировки мощности программирования ECU
OBD2 - Независимый PIN - 4 кузов заземлен, сигнал PIN5 заземлен для специального программирования некоторых модулей.
PIN4 и PIN5 могут переключаться между коротким и не коротким замыканием.
Стандарты OBD2 независимые PIN4, PIN5.
- Чистые медные материнские сиденья поддерживают многократные вставки с длительным сроком службы.
- Батарейные зажимы обрабатываются экологически чистым солевым туманом толщиной 0,5 мм.

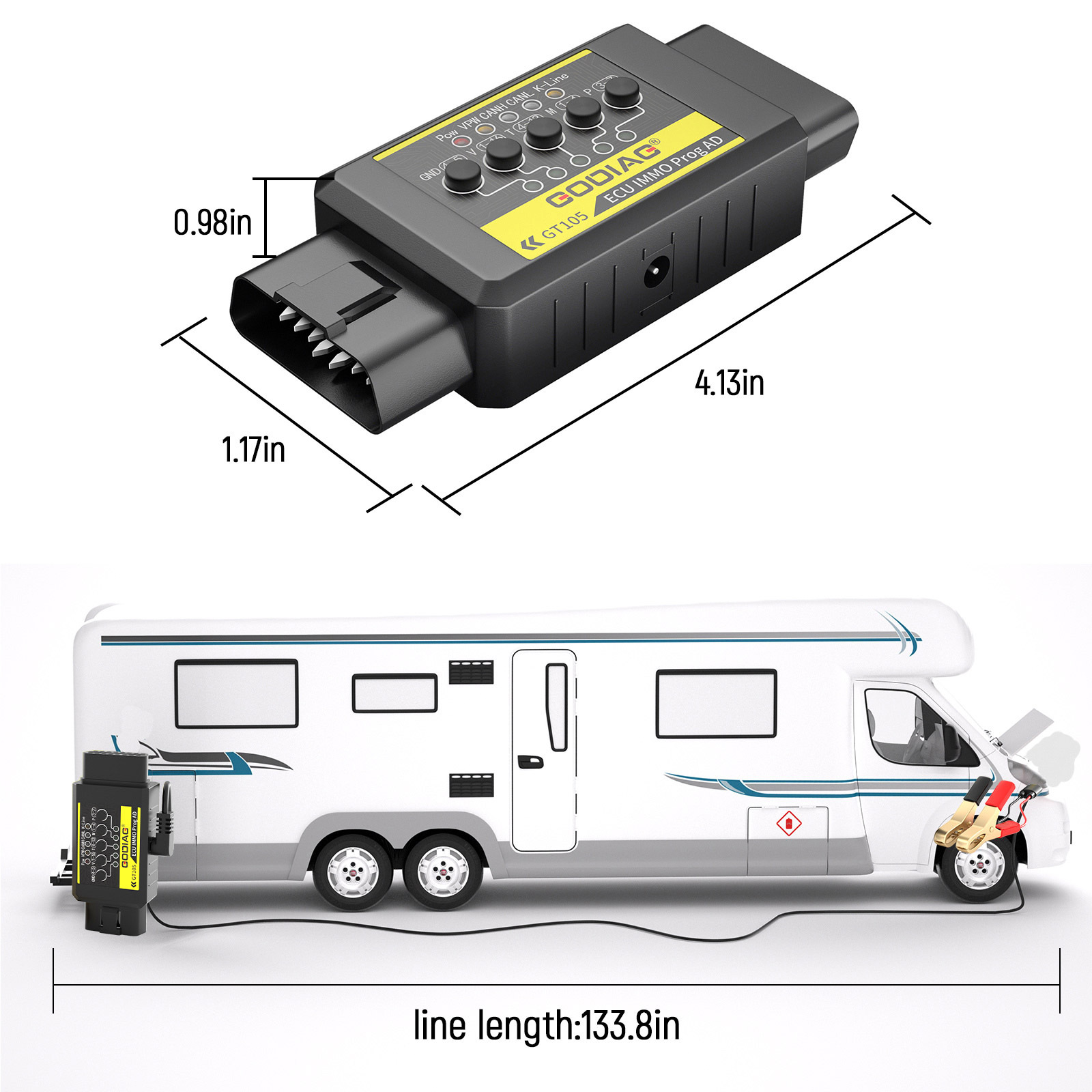

- Кабели автомобильных батарей постоянного тока оснащены бронированным кабелем с 2 сердечниками 0,75 мм ² и поддерживают интерфейс DC5.5 * 2.5 / DC5.5 * 2.1.
- Соединитель постоянного тока имеет переключаемый предохранитель 7А.
- Интерфейс постоянного тока, специальный разъем лабораторного питания.
- Высококачественный OBD2 универсальный трамплин.

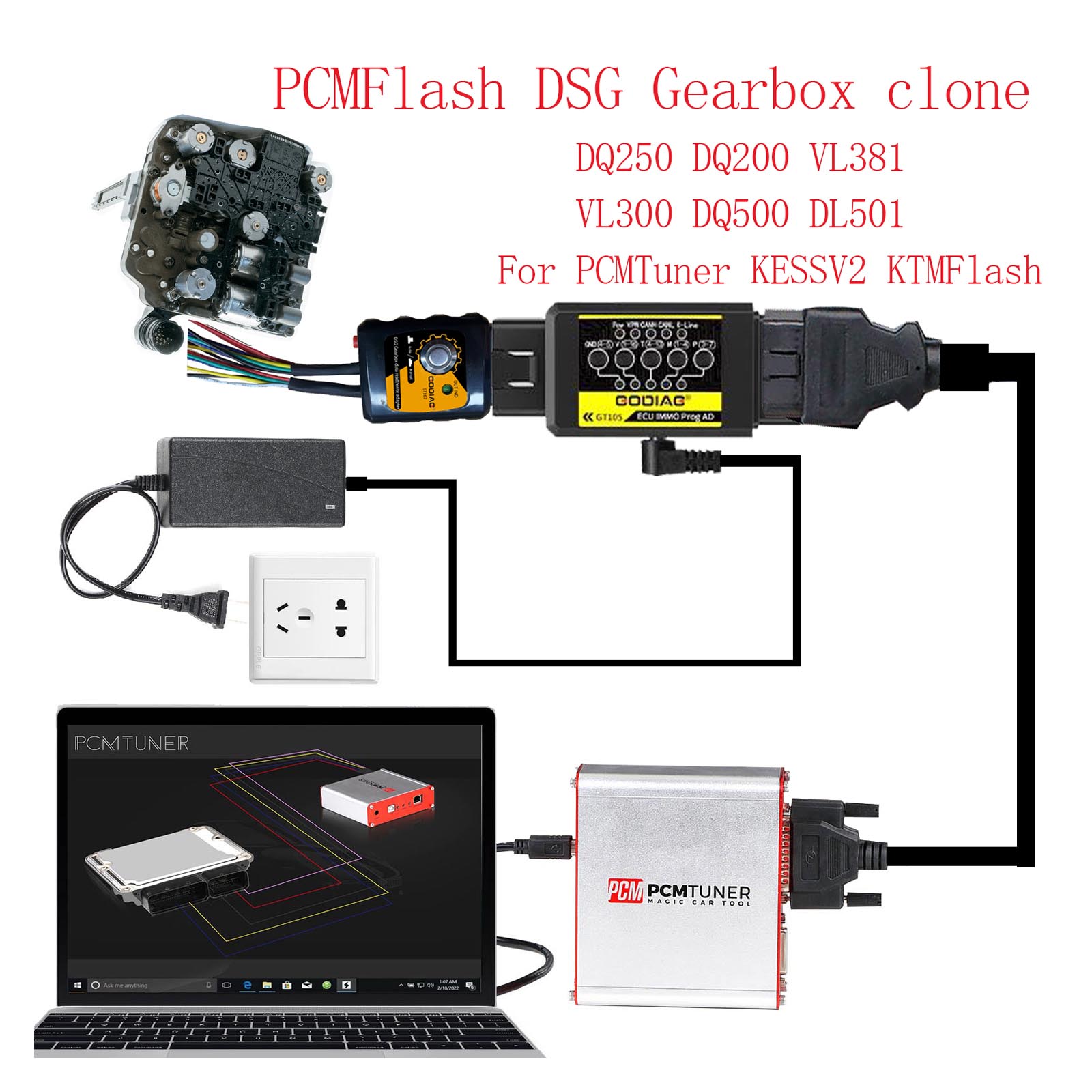

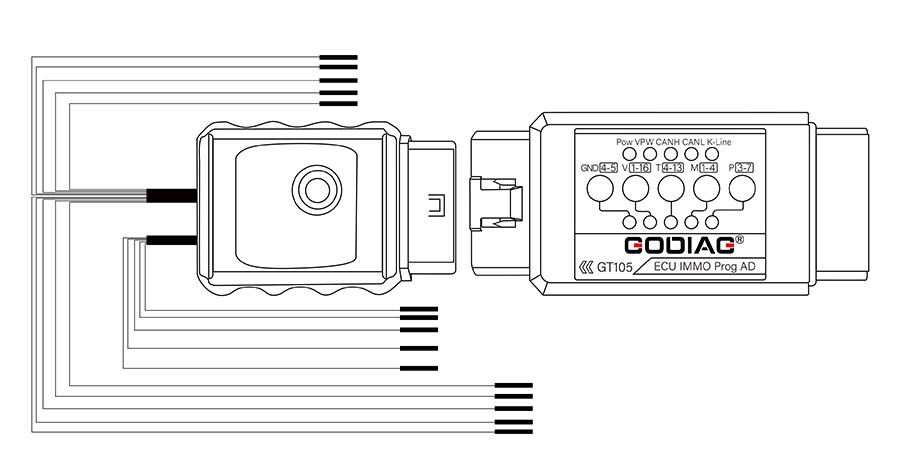

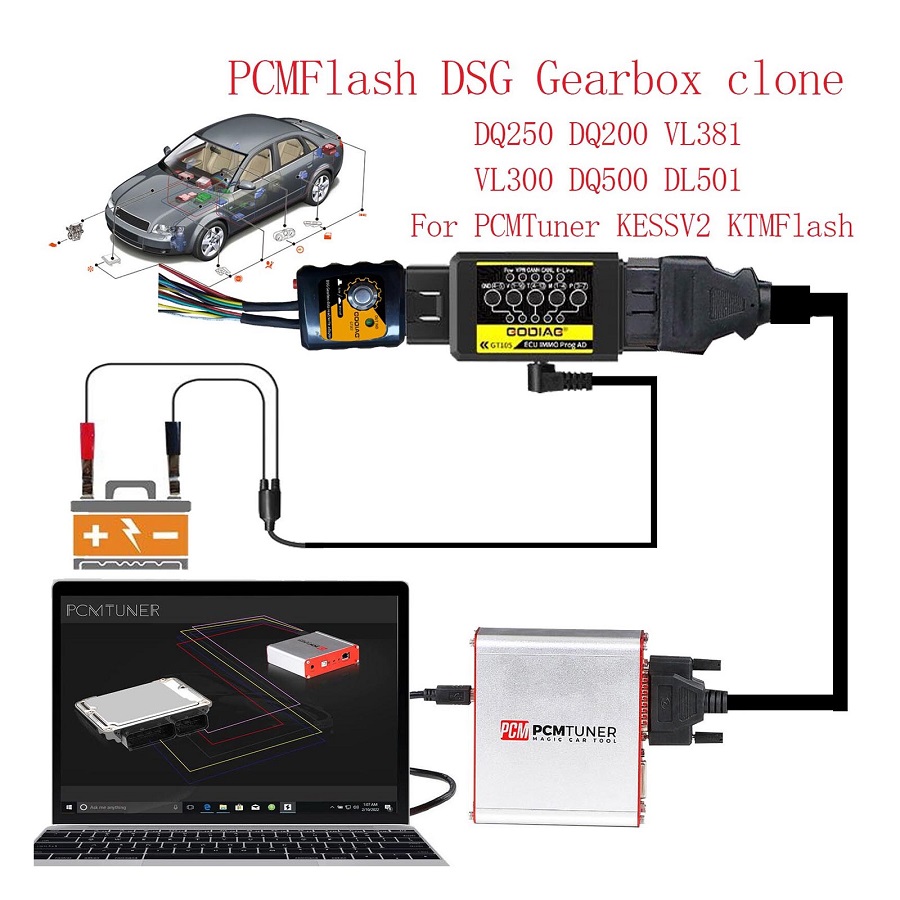

Диаграмма подключения:

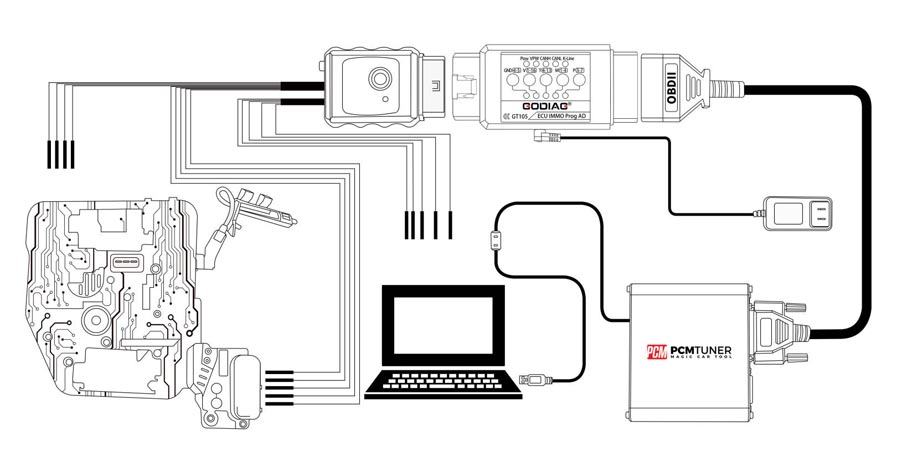

Диаграмма подключения и операции:

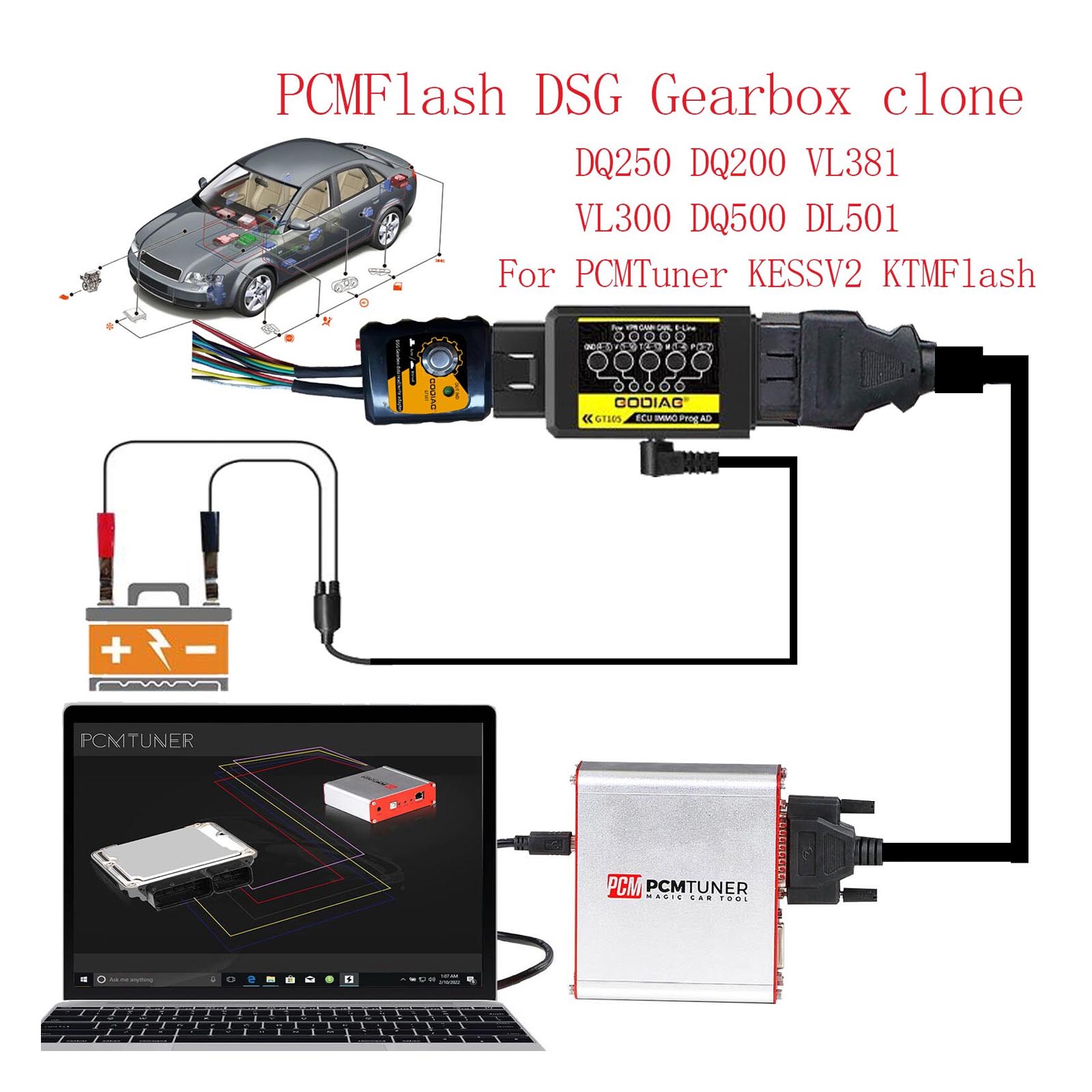

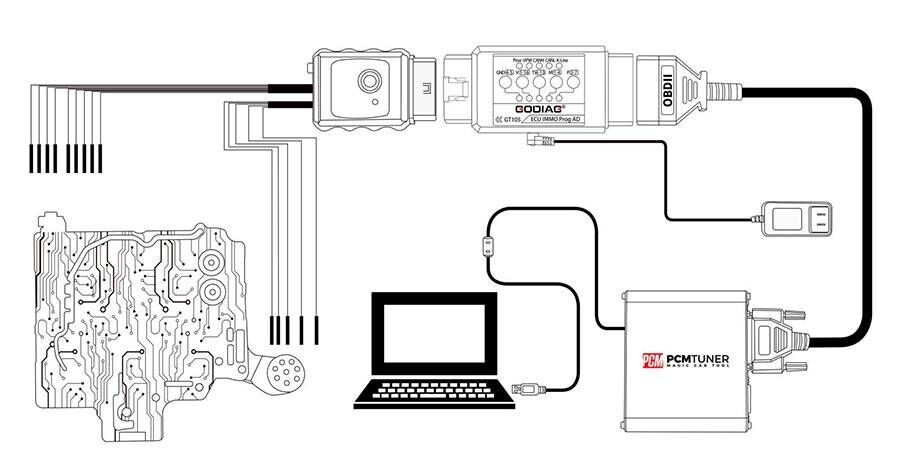

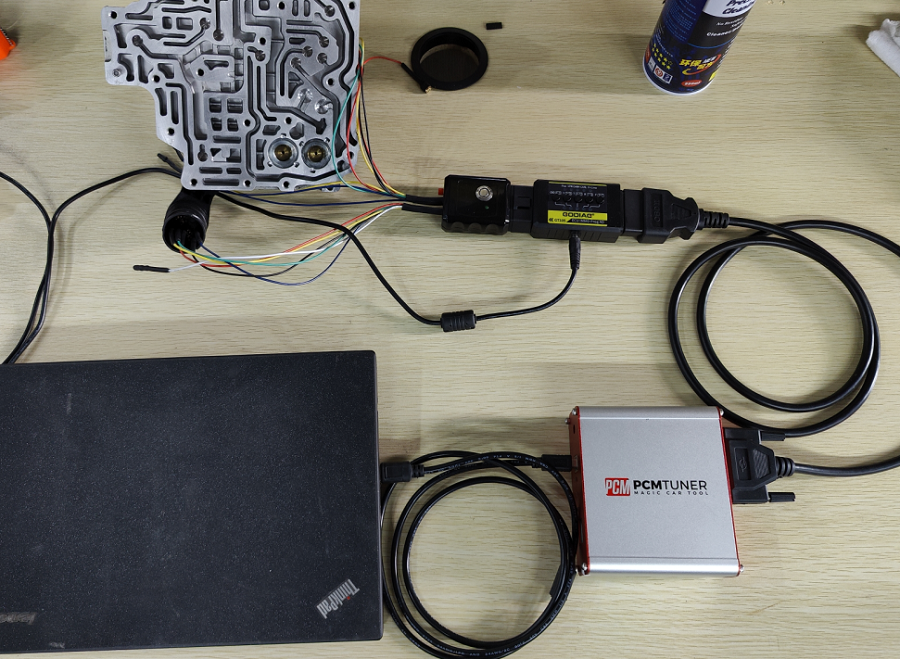

Использование с PCMtuner
Операция проста:
Подключите Godiag GT107 к коробке передач ECU DQ250, DQ200, VL381, VL300, DQ500, DL501.
Подключите Godiag ECU IMMO Prog AD и 12V 2A DC.

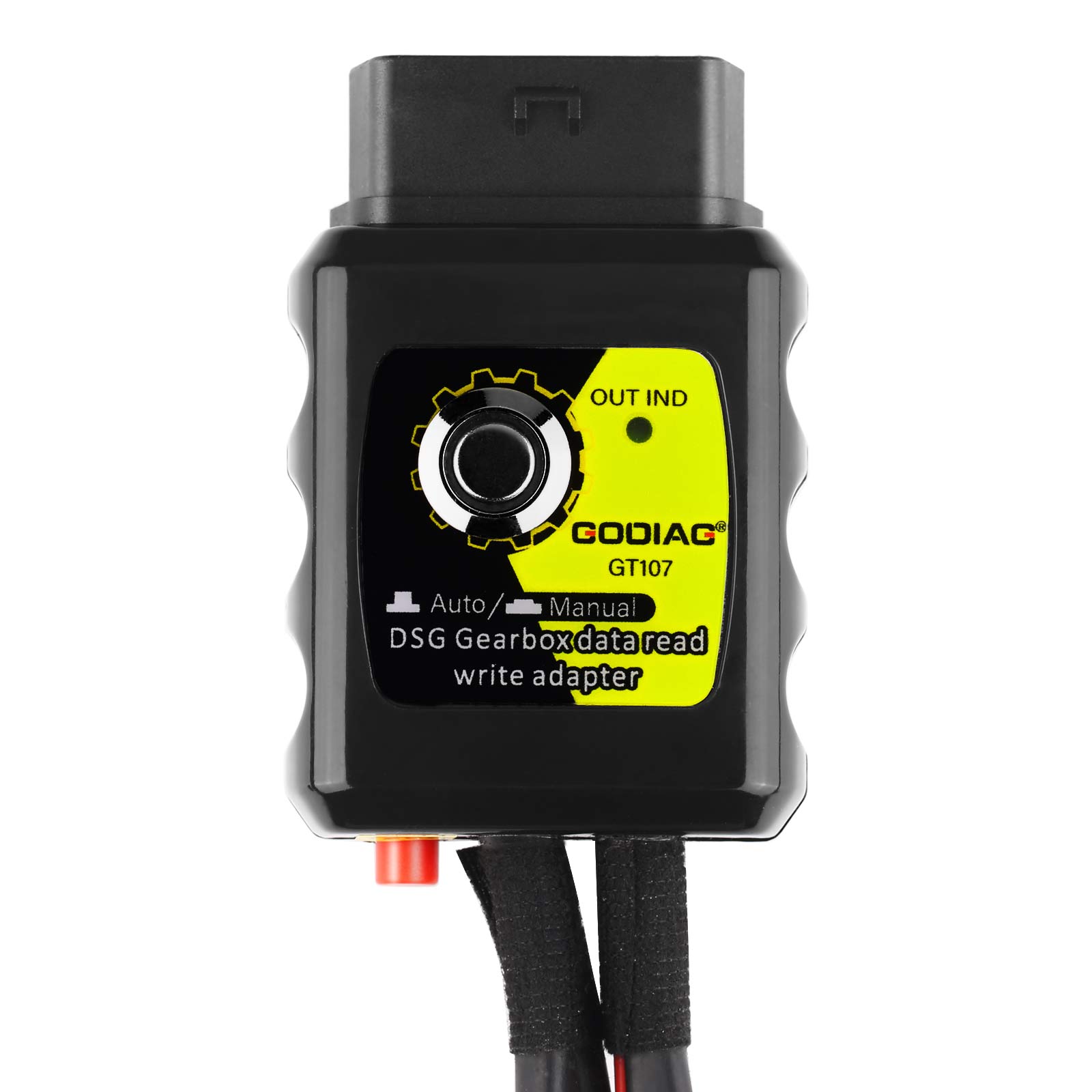

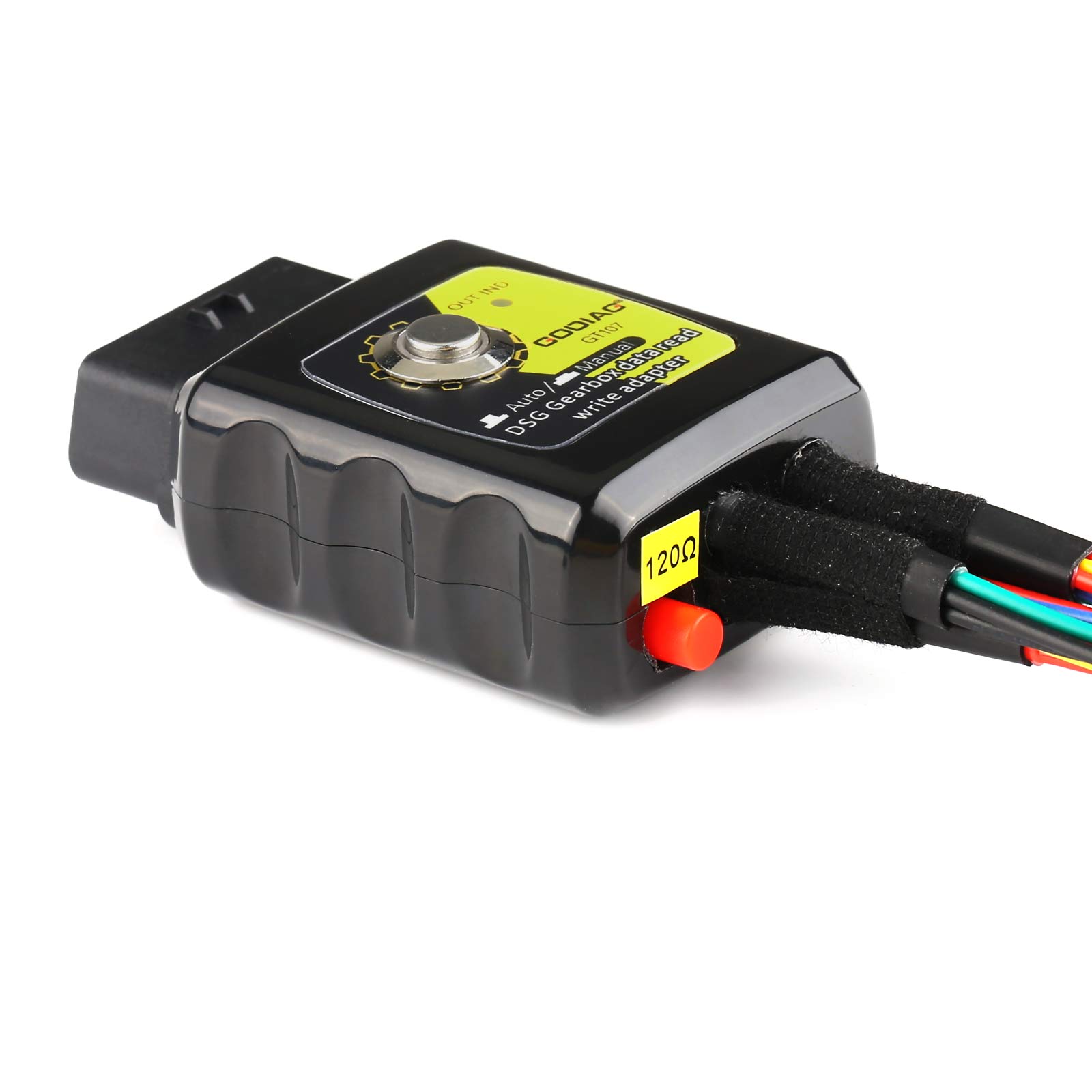

3.GODIAG GT107 Имитационный переключатель зажигания GT107 находится в режиме « Auto», когда он не нажимается, и нажимается в режиме « Manual» (примечание: выберите соответствующий режим в программном обеспечении для чтения данных)
Подключение к PCMFlash, PCMTuner J2534.
5.Подключите компьютер, чтобы открыть программное обеспечение и выбрать « Автомат».

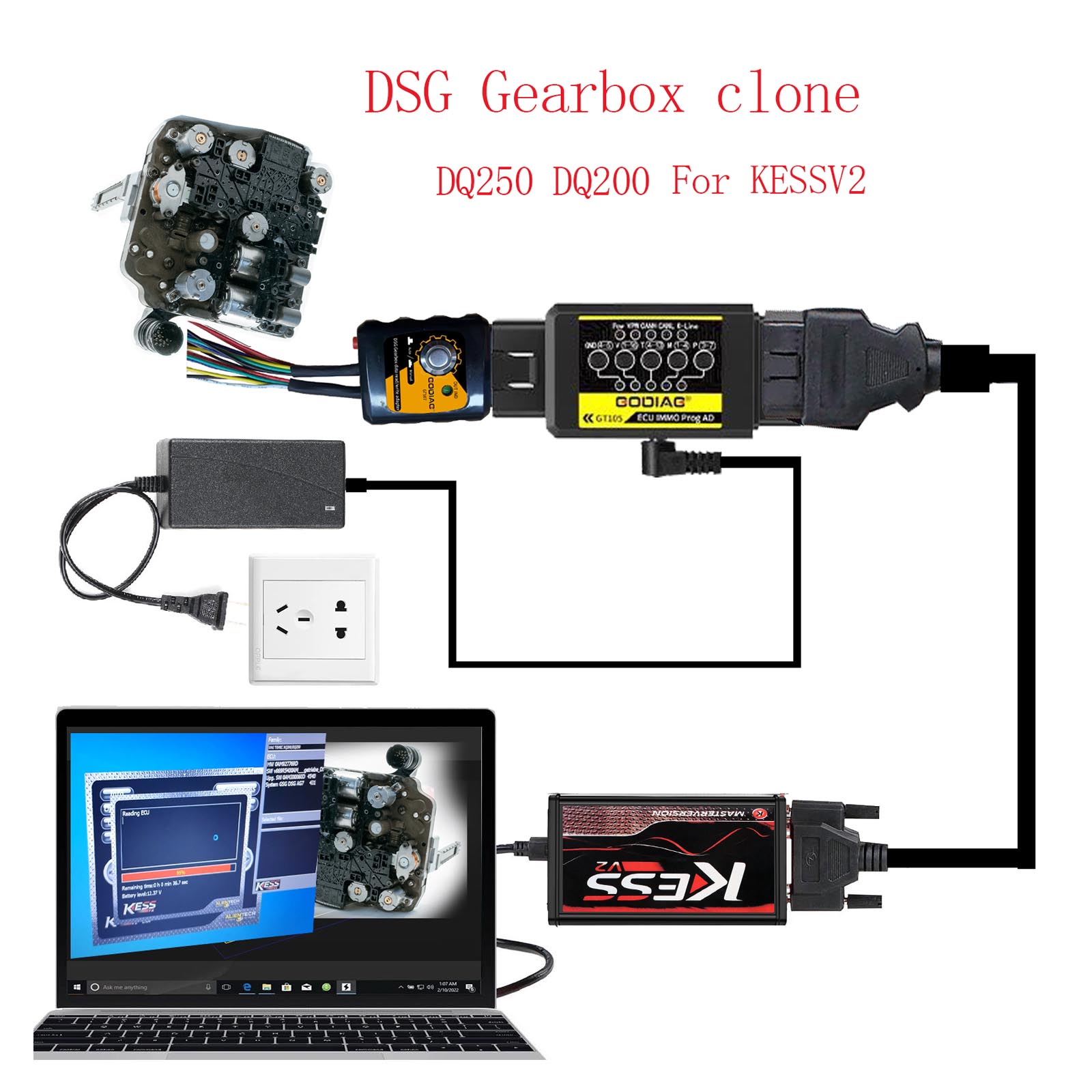

Использование с KESSV DQ200, DQ250 и DQ500:
Операция проста:
Подключите Godiag GT107 к коробке передач ECU DQ250, DQ200 и DQ500.
Подключите Godiag ECU IMMO Prog AD и подключите аккумулятор автомобиля или источник питания 12v 3A.
Подключите устройство KESSV2 и нажмите переключатель GT107, чтобы держать его в « ручном» режиме зажигания.
Подключение компьютера для открытия программного обеспечения.
Используется в автомобиле:
Операция проста:
Подключите Godiag GT107 к коробке передач ECU DQ250, DQ200, VL381, VL300, DQ500, DL501.
Подключите Godiag ECU IMMO Prog AD и подключите аккумулятор автомобиля.
Не нажав аналоговый переключатель зажигания Godiag GT107, он находится в "автоматическом" режиме; при нажатии - в "ручном" режиме (примечание: выберите соответствующий режим в программном обеспечении для чтения данных).
Подключение к PCMFlash, PCMTuner J2534.
Подключите компьютер, чтобы открыть программное обеспечение и выбрать « Автоматический»

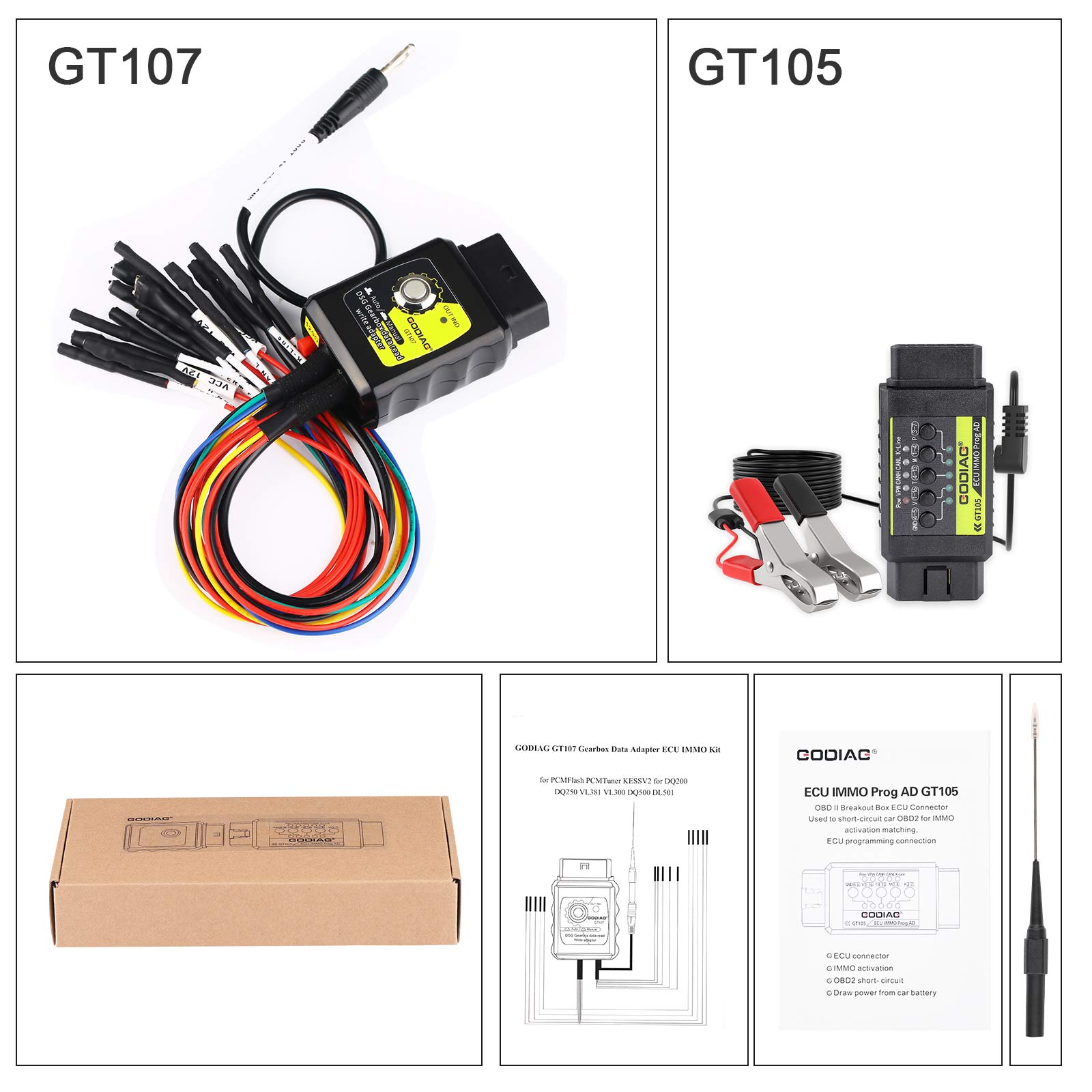

Пакет включает:
1 Программа Godiag ECU IMMO AD
1 адаптер DSG
Один провод питания с батарейным зажимом
Один X зонд
