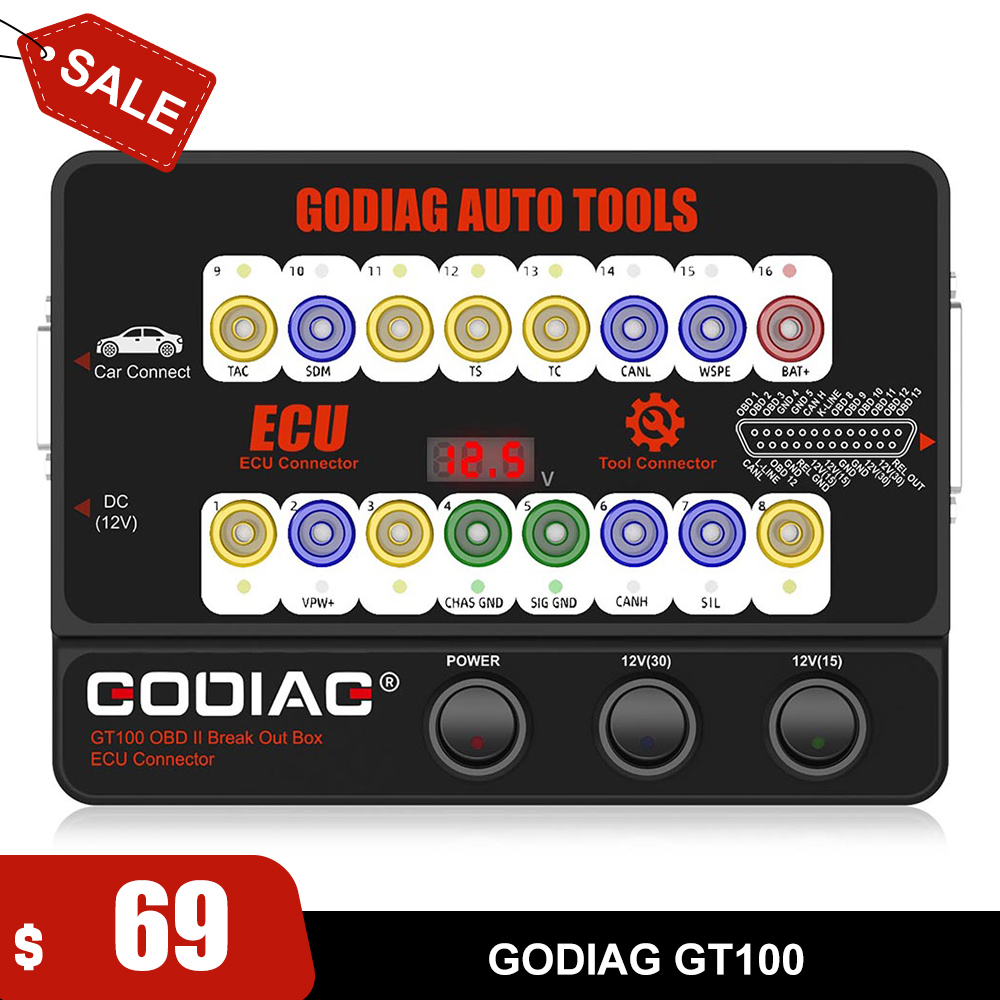

Автоматический инструмент GT100 OBDII разъем ECU

Name: Автоматический инструмент GT100 OBDII разъем ECU
Brand: GODIAG
SKU: 113
Price: 79.00 USD
Availability: InStock

6 715 ₽

Оптовая продажа 10+ шт. дополнительная скидка 5%

GODIAG GT100 - это новейшая тестовая платформа для обнаружения коммуникаций по протоколу OBDII и технического обслуживания, диагностики, программирования и кодирования ECU. Сотрудничество с Xhorse VVDI2, Autel, Launch, Foxwell и другими.

Вес: 1.2kg (2.64lb)

Объем: 22*18*7cm

Категория:

купить сейчас

Email: qianfeiz@gmail.com

WhatsApp: 8613421344069

Описание
Original English Version

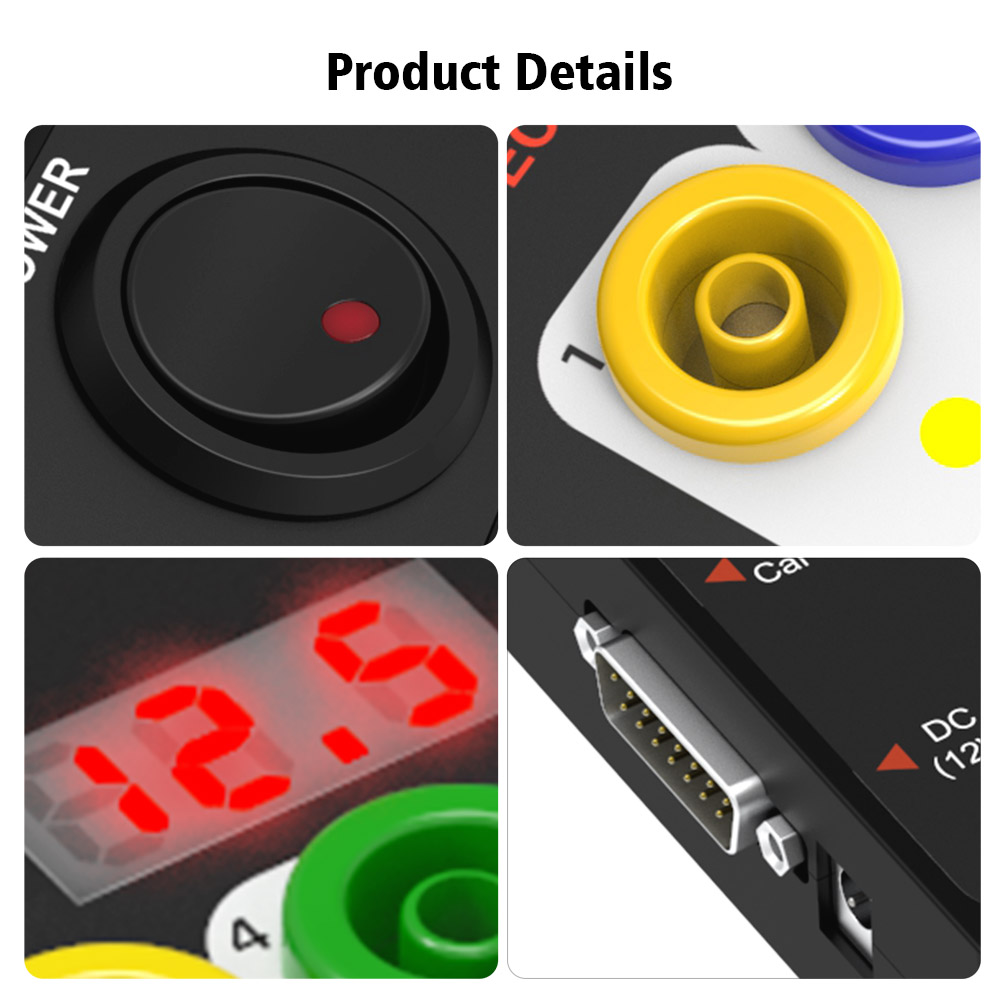

Автоматический инструмент GT100 OBDII разъем ECU

Автоматический разъем GT100

Основные особенности GT100:

GODIAG GT100 - это новейшая тестовая платформа для обнаружения коммуникаций по протоколу OBDII и технического обслуживания, диагностики, программирования и кодирования ECU.
Автомобильный интерфейс OBD2 может быть преобразован в 6 выводов для обнаружения сигнала.
Возможность подключения одного или нескольких модулей транспортного средства.
Подключите любой диагностический инструмент, чтобы определить, хорошо ли транспортное средство общается.
5. Электроснабжение автотранспортных средств при замене аккумуляторов во избежание потери данных модуля управления транспортным средством, автоматической блокировки, неисправности пульта дистанционного управления ключами или включения неисправного света
6. Гарантия на один год.
Сотрудничество с Xhorse VVDI2, устройствами Autel, Launch, Foxwell и другими.
Сотрудничество с испытательной платформой BMW CAS4 и тестовой платформой BMW FEM / BDC
GODIAG - это наш бренд, и мы можем предложить хорошую ценовую и техническую поддержку дистрибьюторам по всему миру.Пожалуйста, свяжитесь.WhatsApp: + 86 -

Примечание: Пожалуйста, выберите версию в соответствии с вашим местным напряжением.

Описание GODIAG GT100:

GODIAG GT100 - это новый разъем ECU и инструмент тестирования протокольной связи.Это значительно поможет пользователям подключиться к модулям ECU для диагностики, программирования и кодирования соответственно.Он также расскажет диагностическим и программным инструментам, могут ли они нормально посылать сигналы связи.

Особенности GT100:

1. детектор протокола OBDII и обнаружение связи

Компания GODIAG GT100

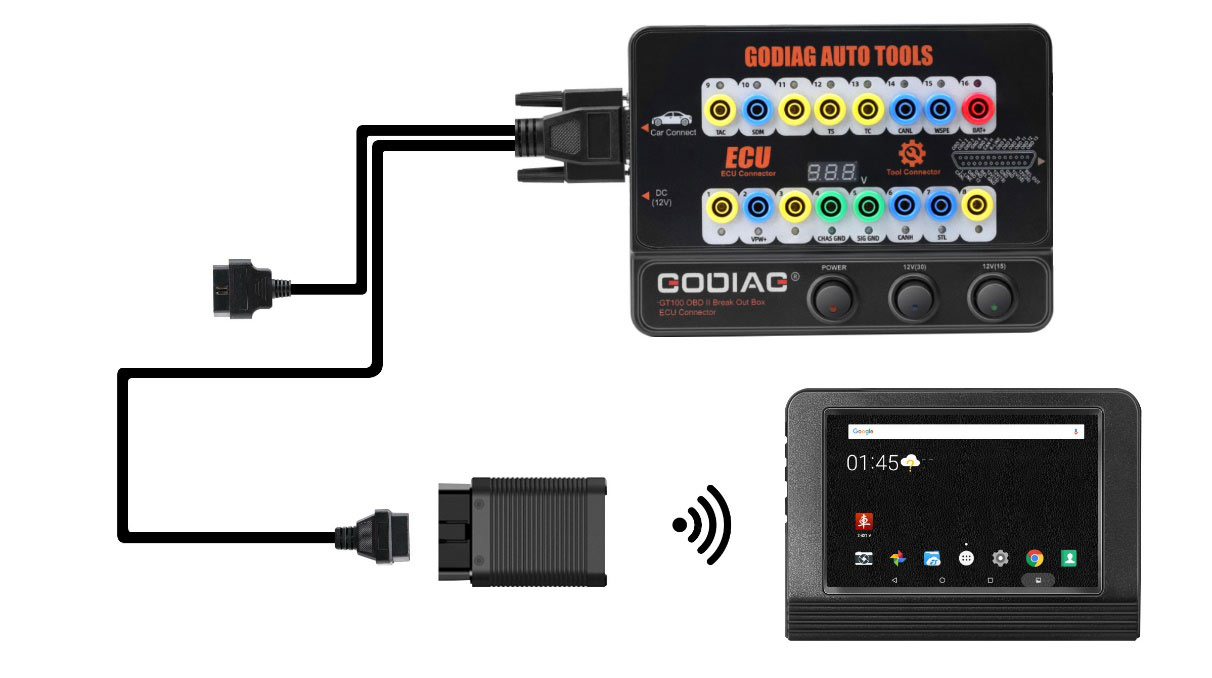

1).Подключите GODIAG GT100 к диагностическому порту OBDII автомобиля.

2)Когда устройство показывает напряжение, включайте выключатель питания GODIAG GT100.

3).Затем к диагностическому инструменту подключается светодиодный индикатор соответствующего протокола, который загорается или мигает, когда инструмент общается с автомобилем.(Если протокол CAN обнаружен, он будет иметь максимальную яркость. Когда связь будет успешной, соответствующие CAN - H и CAN - L будут затемняться или слабо мигать)

2.Подключение ECU: Одномодульное подключение

GODIAG GT100 подключается к одному модулю ECU, что облегчает пользователям одномодульную диагностику и программирование.

1).Подключение ECU к цветному трамплину.(Если ECU является протоколом CAN, проверьте, требуется ли подключение к резистору 120 Ом.)

2)Godiag GT100 может питаться через диагностический интерфейс OBDII, подключенный к автомобилю, или через адаптер питания переменного тока.

3).Диагностика и программирование отдельных ECU путем подключения диагностических инструментов или программистов ECU.

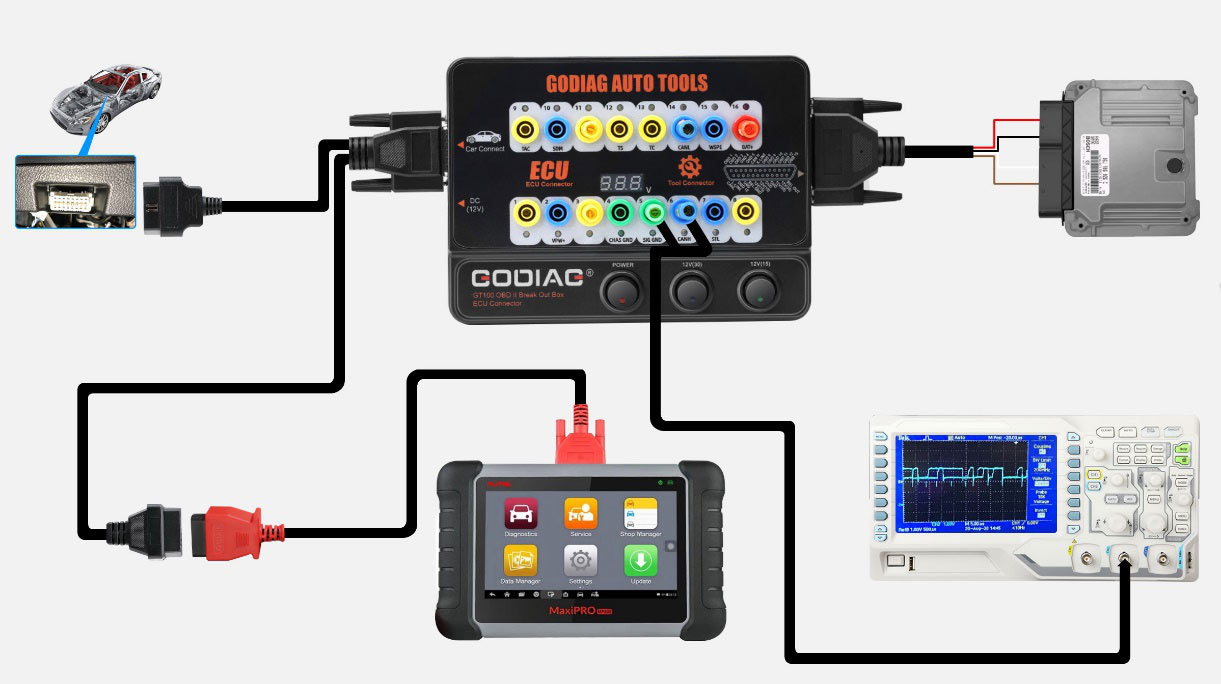

3. Банановый штепсель удлиняет соединение:
Расширьте 16 - контактный интерфейс OBDII автомобиля, чтобы сообщить вам, хорошо ли интерфейс OBDII подключен, и легко проверить форму волны напряжения интерфейса OBDII.

Компания GODIAG GT100

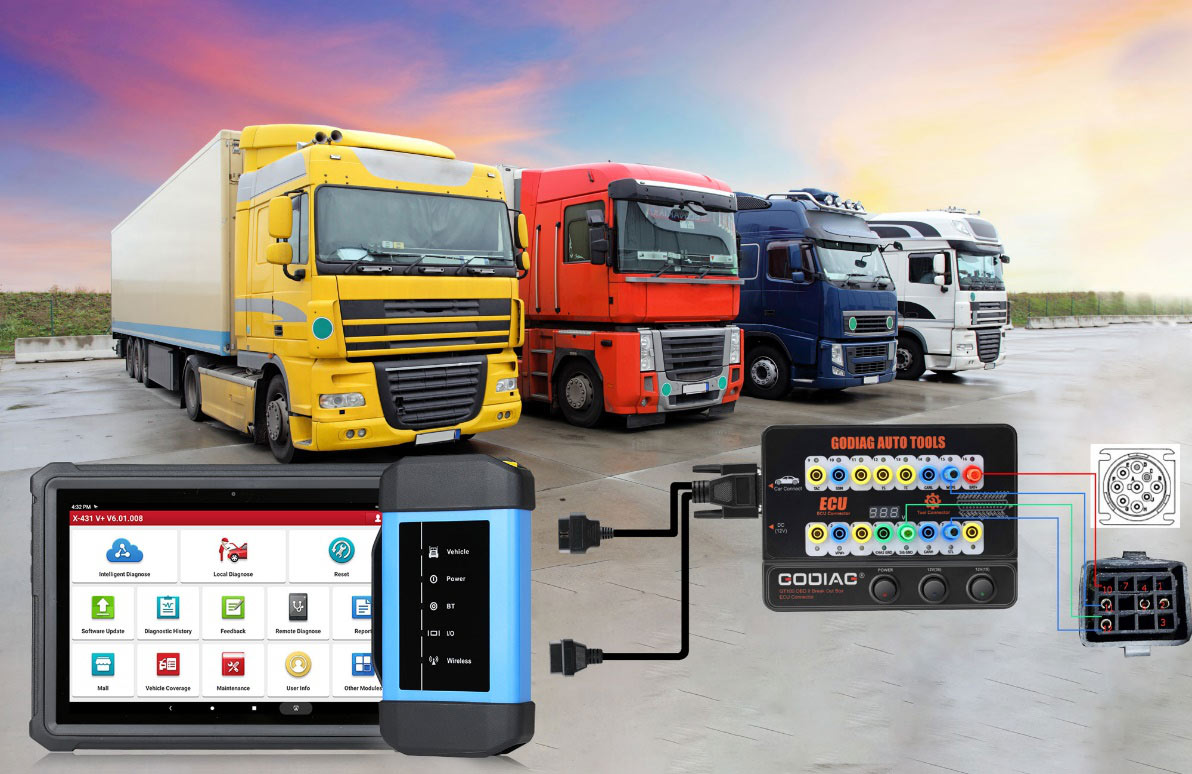

Преобразование диагностического интерфейса OBD1 в стандартный OBD2
В соответствии с протоколом связи диагностического интерфейса интерфейс OBD1 преобразуется в интерфейс Obd2 с помощью разъема.

Компания GODIAG GT100

Подключение нескольких модулей управления ECU одновременно для облегчения обнаружения и обслуживания профессиональными инженерами.

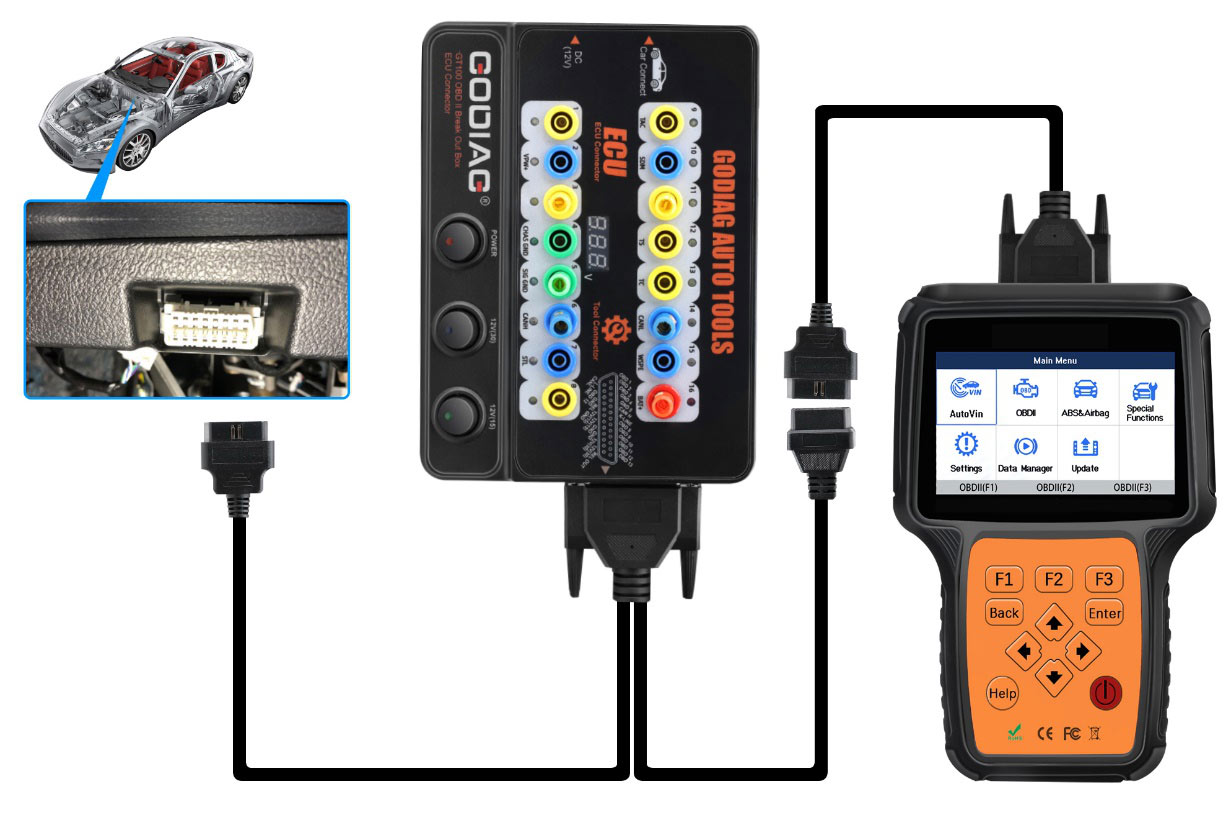

6. Когда используется удлинительный кабель:
Диагностический интерфейс расположен слишком узко, чтобы подключиться к диагностическому инструменту, или пользователь находит диагностический кабель недостаточно длинным во время обслуживания.Он может растянуться на 1,2 метра.

Компания GODIAG GT100

7. При замене использованных аккумуляторов можно обеспечивать электроэнергией автомобиль.

1).Приготовьте аккумулятор A к подаче электроэнергии, подключив отверстие 16 / 4 / 5 Godiag GT100 к диагностическому интерфейсу OBD2 автомобиля.

Уведомление
* Включите выключатель питания Godiag GT100.
* Не включайте выключатель зажигания, не заводите автомобиль.

2)Затем новая батарея B будет заменена на использованную батарею в автомобиле, которая гарантирует, что автомобиль будет иметь достаточное количество энергии, чтобы предотвратить потерю данных и сбои, вызванные блокировкой звука или отключением модуля управления ECU.

В соответствии с соглашением GT100 преобразует порт OBD1 для специальных грузовиков в стандартный диагностический порт OBD2.

Основные возможности GT100 GODIAG и руководство по эксплуатации:

Благодаря OBDII, соединяющей транспортные средства и диагностические инструменты, светодиоды Godiag GT100 будут указывать, хорошо ли диагностический интерфейс OBDII общается с транспортным средством.

Мониторинг напряжения интерфейса OBDII транспортного средства и его отображение в режиме реального времени.Если напряжение ниже 11 В, прекратите диагностику и программирование, чтобы избежать невозможности запуска / потери данных / блокировки модуля.
Компания GODIAG GT100

Значение показателя:

1. Производитель настраивает
Линия SJE1850
3. Настройка изготовителем
4. Заземление электропитания
5. Сигнальное заземление
6.SAEJ2284 CAN Высокий
7.ISO9141 - 2 & iso, линия DIS4230 - 4K
8. Настройка изготовителем

9. Настройка изготовителем
">Линия SJE1850 "Шина"
11. Настройка изготовителем
12. Настройка изготовителем
13. Настройка изготовителем
14.SAEJ2284 "CAN" Низкий
Линии электропередач ISO 9141 - 2 и ISO / DIS 4230 - 4L
16. Положительный полюс аккумулятора автомобиля

Аппаратные подключения GODIAG GT100:

Подключение GODIAG GT100:

Параметры GT100:

Проекты	Нормы
Диагностический порт	Компания Obdii
Рабочее напряжение	Постоянный ток 9V - 24V
Работа и питание	0,5 - 0,6 Вт
Источник питания адаптера	Ввод AC100v - 240v, выход DC12V 1A
Диапазон рабочих температур	От - 20 до 70°C (от - 4 до 158°F)
Диапазон температур хранения	От - 40 до 85°C (от - 40 до 185°F)

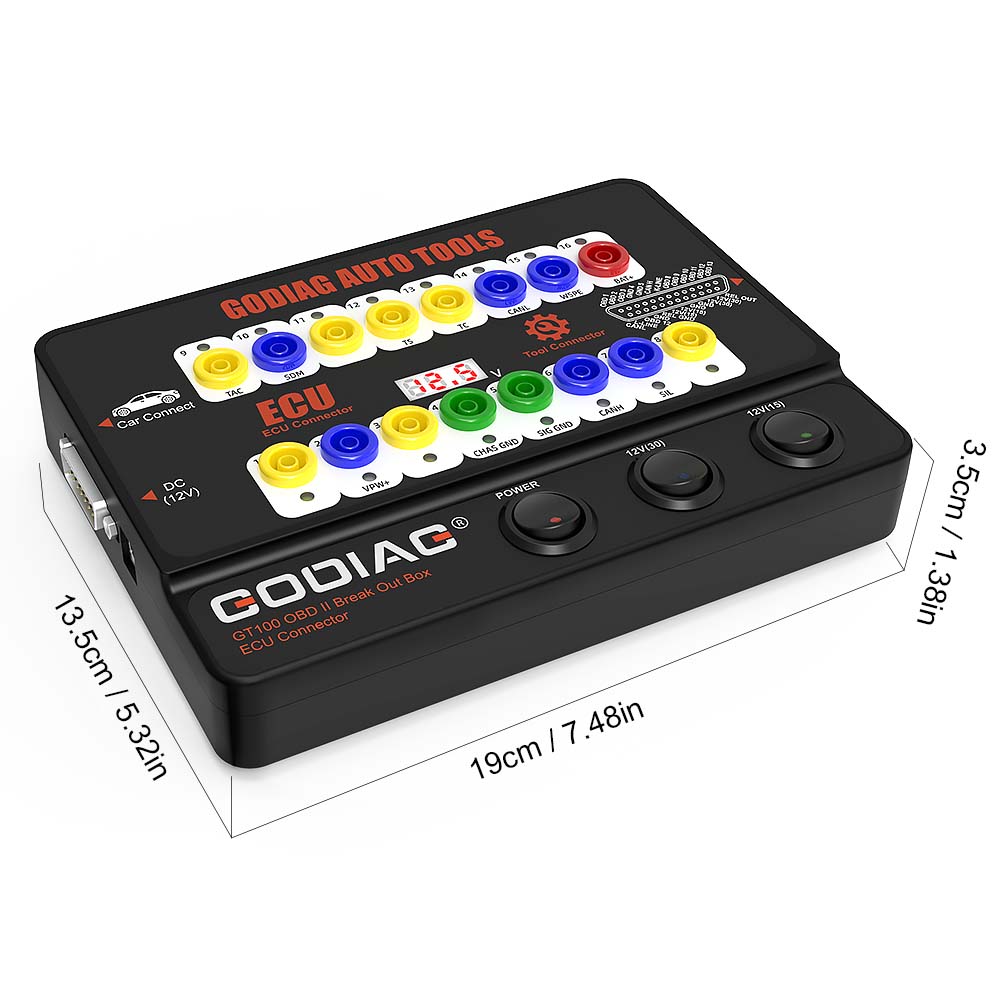

Размер	Пятьдесят: 23 см, ширина: 18 см, высота: 7 см

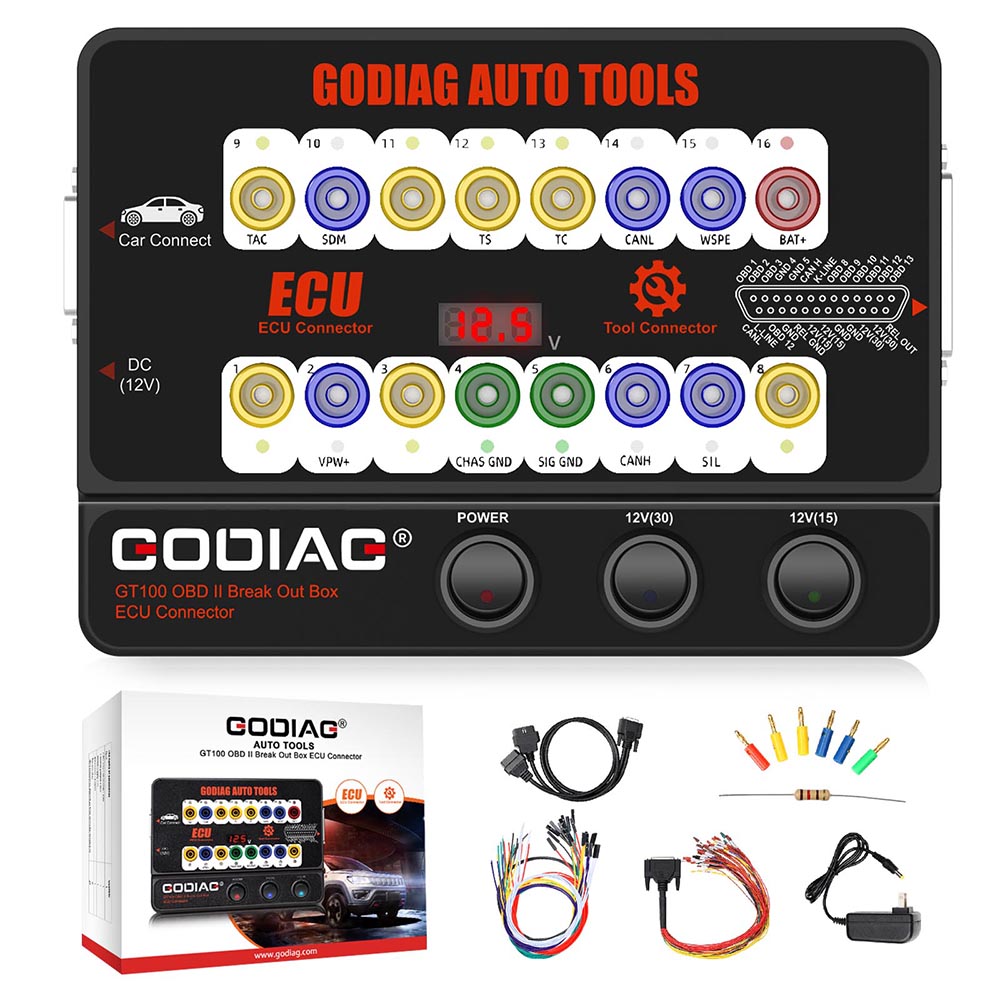

Пакет включает:

1 x Хост

Один кабель OBD 2 в 1 удлинитель

Один цветной прыжок

1 источник питания 12 В

1 x Сопротивление 120 Ом

Шесть бананов.

24 комплекта x - электрических проводов, штырь разъема DuPont 2,54 мм

GODIAG GT100 Auto Tool OBDII Break Out Box ECU Connector

GODIAG GT100 Auto Tool OBDII Connector

Highlights of GODIAG GT100:

1. GODIAG GT100 is a latest testing platform for OBDII protocol communication detection and ECU maintenance, diagnosis, programming & coding.
2. It can convert the car OBD2 interface into 6 pin for signal detection.
3. Able to connect the single modules or multiple modules of the vehicle.
4. Connect with any diagnostic tool to tell whether the car communication is good or not.
5. Supply power to the car when you change the battery to avoid the vehicle control module data being lost, automatically locked, key remote control fails or the fault light turns on.
6. One Year Warranty.
7. Work together with Xhorse VVDI2, Autel devices, Launch, Foxwell etc.
8. Work with BMW CAS4 Test Platform and BMW FEM/BDC Test Platform
9. GODIAG is our brand, we can provide good price and technical support for distributors worldwide. Please contact Whatsapp: +86-

Notice: Please choose in Version according to the voltage of your local place.

GODIAG GT100 Description:

GODIAG GT100 is a brand new ECU connector and protocol communication testing tool. It will greatly help a user to connect the ECU module separately for diagnosis, programming and coding. Also it will tell whether the diagnostic & programming tool can normally send out communication signal.GODIAG GT100 Features:

1. OBDII Protocol Detector & Communication Detection

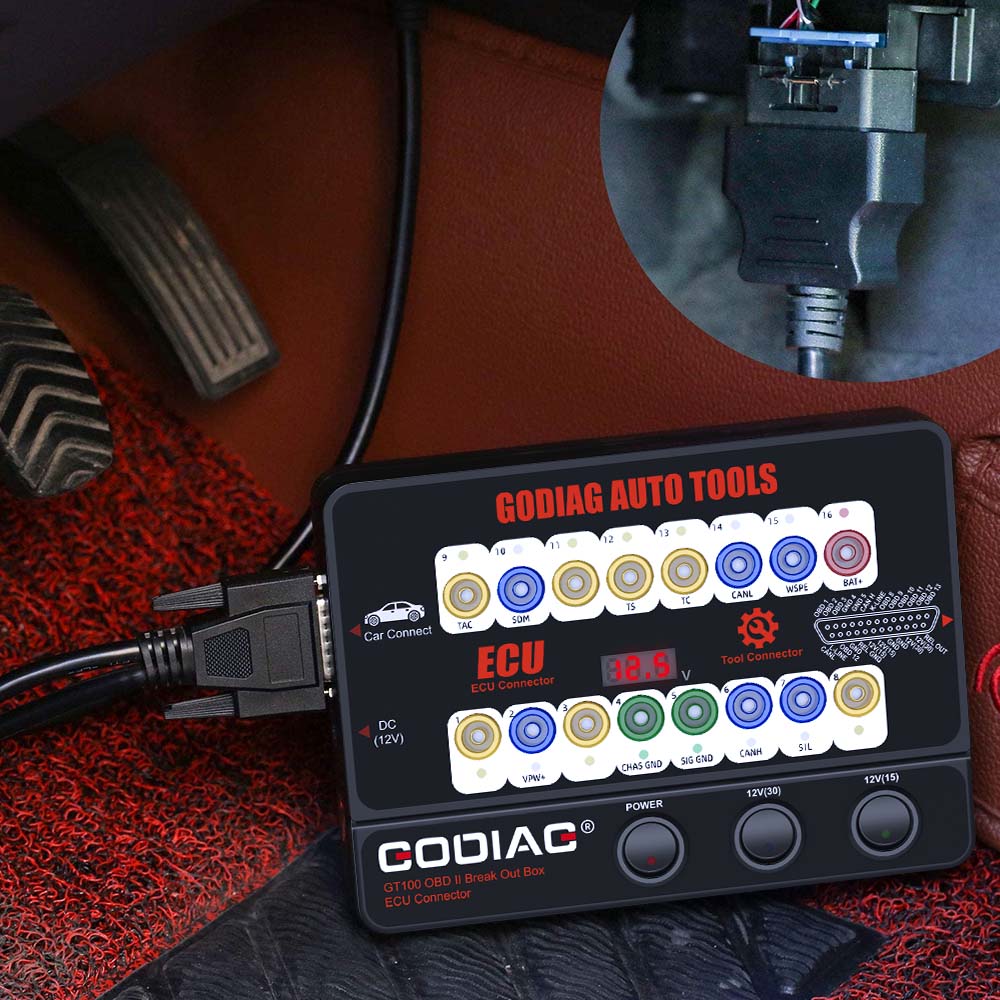

1). Connect GODIAG GT100 to the OBDII diagnostic port of the car.

2). When the device displays the voltage, turn on the power switch of GODIAG GT100.

3). Then connect to the diagnostic tool, when the tool is communicating with the car, the LED indicator of corresponding protocol will light up or flash. ( If the CAN protocol is detected, it will have the maximum brightness. When the communication is successful, the corresponding CAN-H and CAN-L will dim or twinkling weakly)

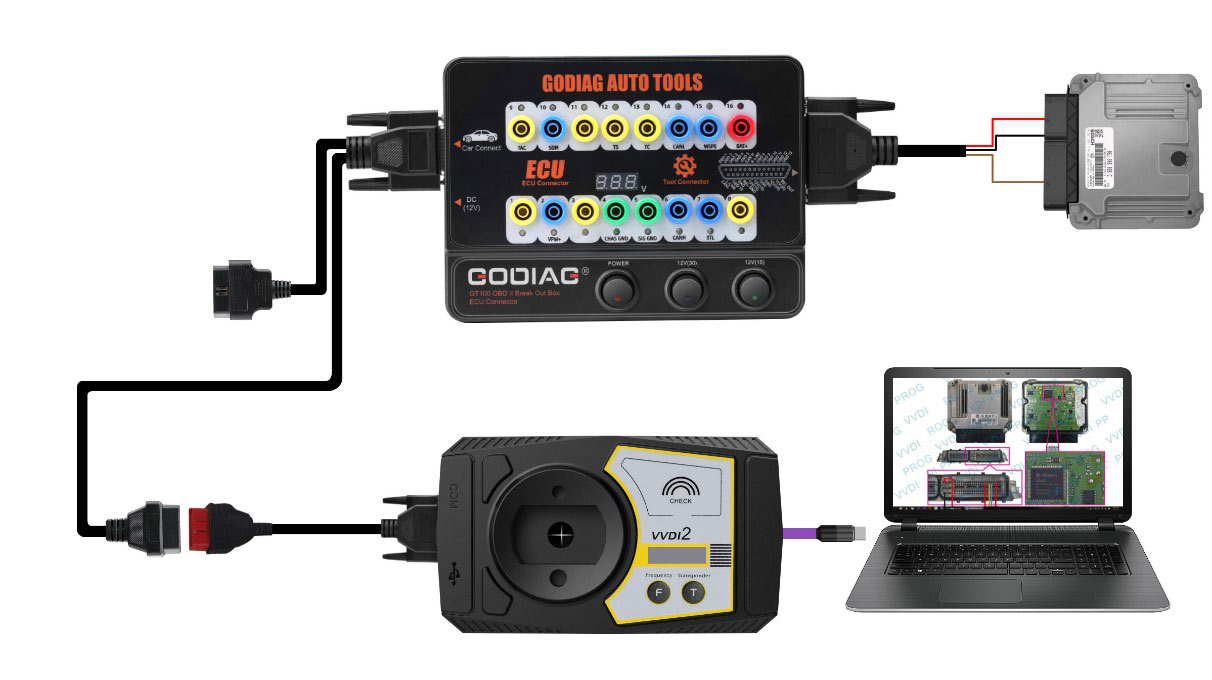

2. ECU connection: single module connection

GODIAG GT100, connected to a single ECU module, is convenient for a user to do the single-module diagnosis and programming.

1). Connect the ECU with the color jumpers. (If the ECU is CAN protocol, please check whether you will need to connect a 120 ohm resistor.)

2). The Godiag GT100 can be powered by connecting to the OBDII diagnostic interface of car, or by an AC power adapter.

3). To diagnose and program for a single ECU by connecting the diagnostic tool or ECU programmer.

3. Banana plug extension connection:
Extend the car's OBDII 16pin interface to tell you whether the OBDII interface connection is good or not, which is convenient for the test of OBDII interface voltage waveform.

GODIAG GT100

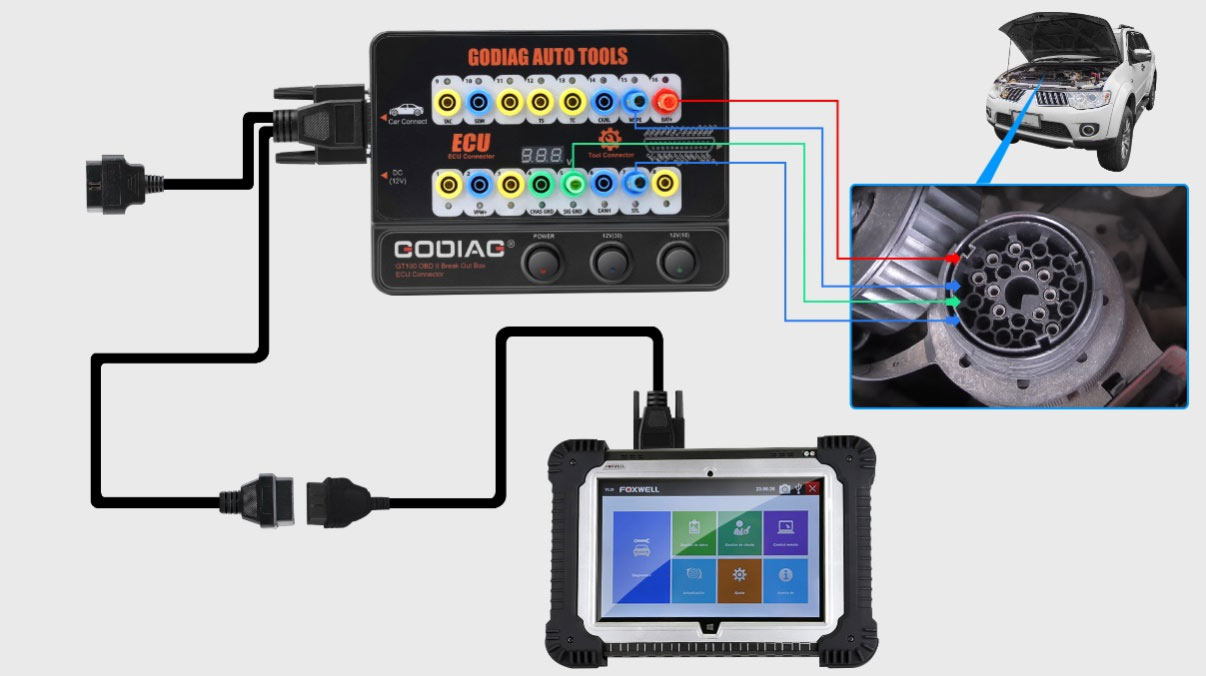

4. Convert OBD1 diagnostic interface to the standard OBD2
Use the connector to convert the OBD1 interface into obd2 interface according to the diagnostic interface communication protocol.

GODIAG GT100

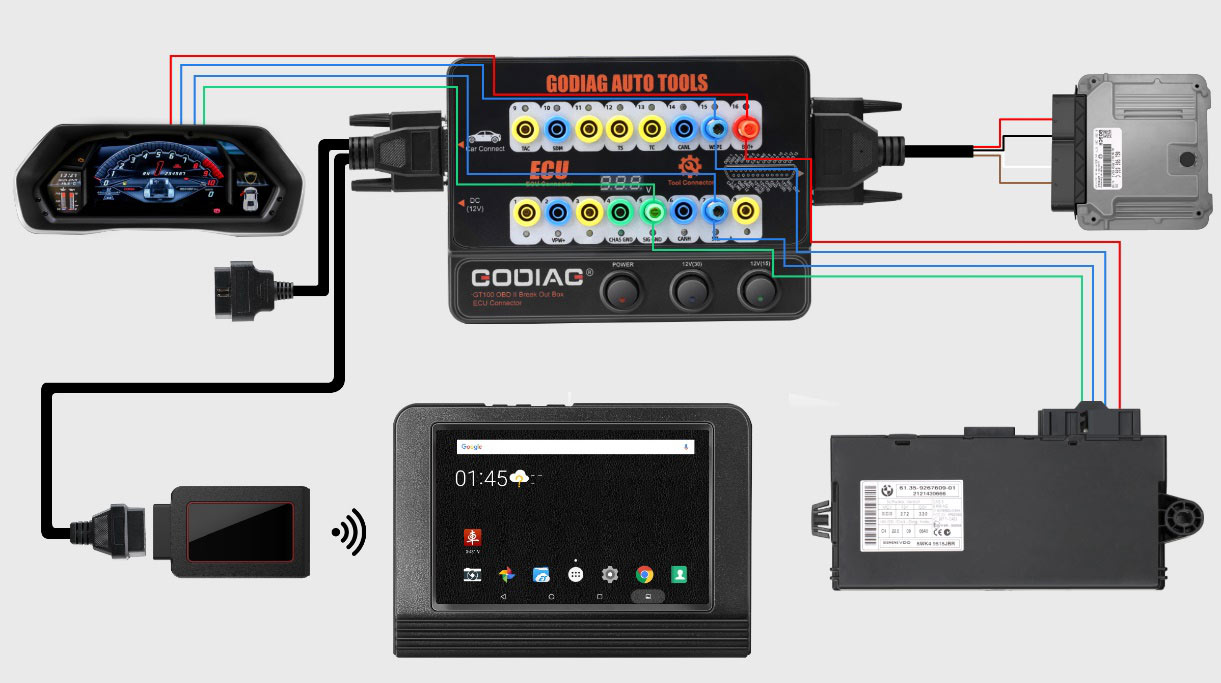

5. Connect multiple ECU control modules at the same time, which is convenient for the professional engineers to detect and maintain.

6. When to use the extension cables:
The space of the diagnostic interface location is too narrow to connect to the diagnostic tool, or the user find that the diagnostic cable is not long enough during maintenance. It can be extended by 1.2 meters.

GODIAG GT100

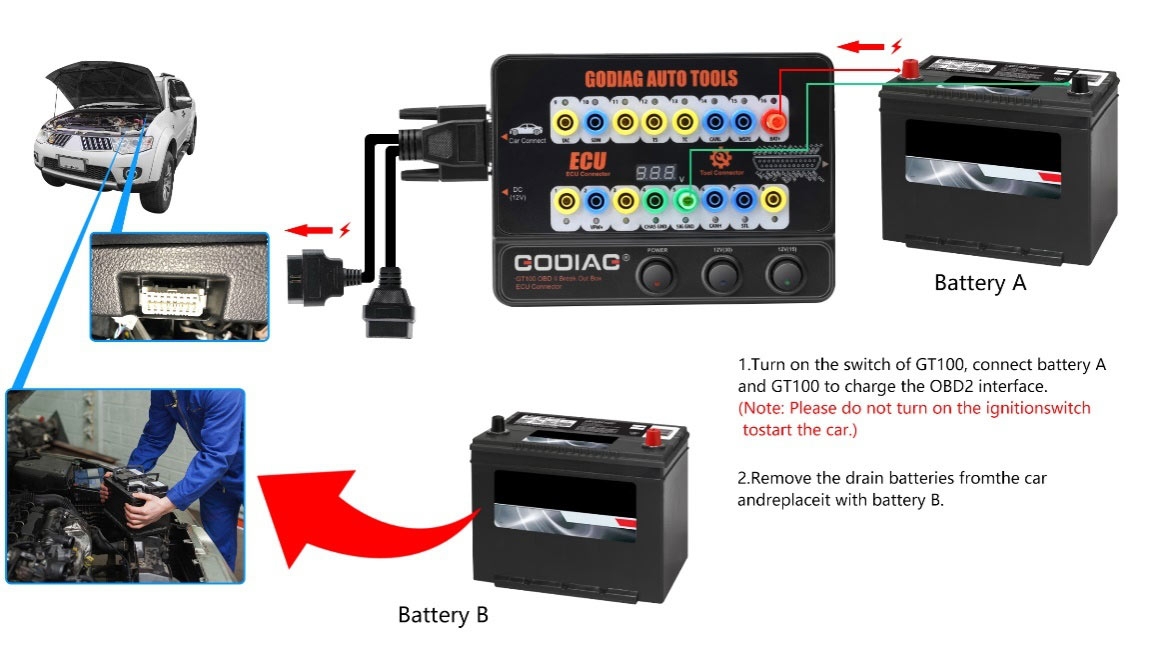

7. Able to power the car when replacing the used battery.

1). Prepare battery A to supply power by connecting to No. 16 / 4 / 5 holes of Godiag GT100 & to the OBD2 diagnostic interface of the car.

Notice
*Turn on the power switch of Godiag GT100.
*Don't turn on the ignition switch, don't start the car.

2). Then replace the brand-new battery B with the used battery in the car, which will ensure that the car has fully power to prevent data loss and audio lock-up or the malfunction due to lack of power to the ECU control module.

8. GT100 will convert the OBD1 port of special truck to the standard OBD2 diagnostic port according to the protocol.

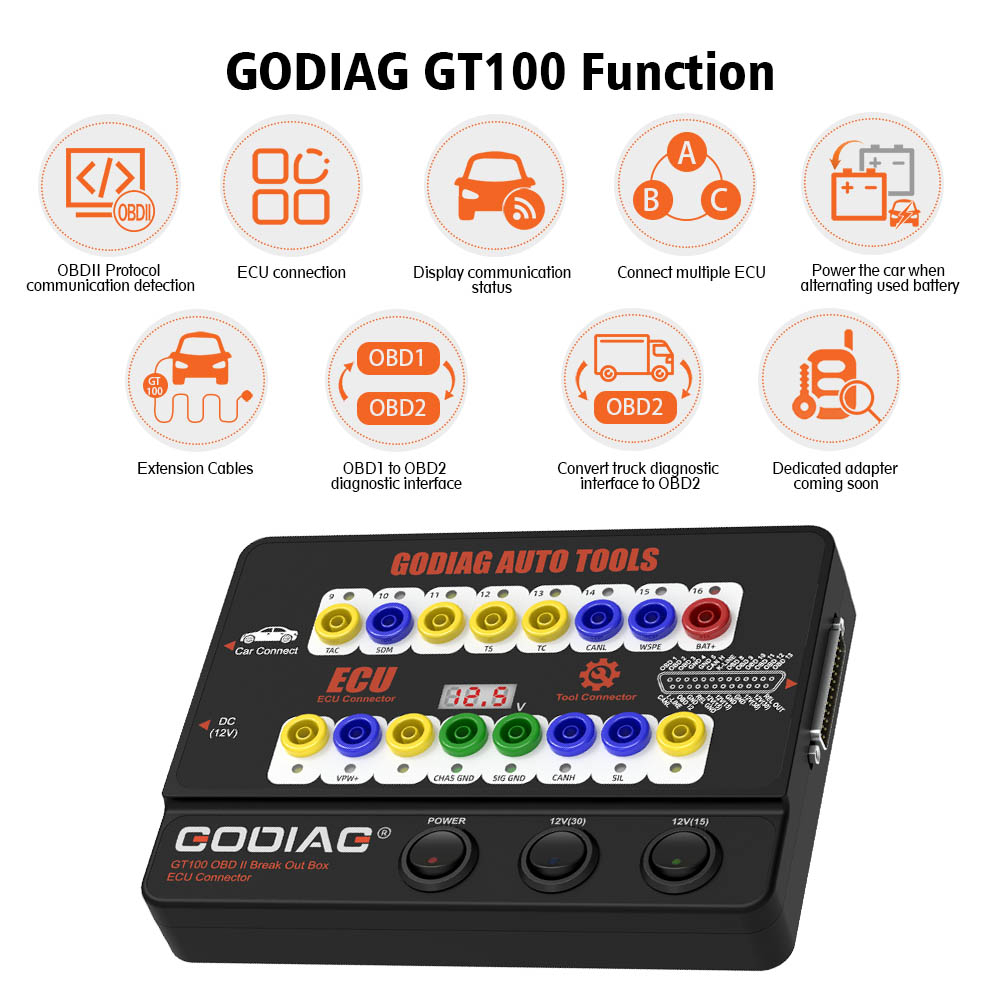

GODIAG GT100 Function and Operation Guide:

- By connecting the vehicle and diagnostic tool via OBDII, Godiag GT100's LED will indicate whether the OBDII diagnostic interface has a good communication with the car.

- Monitor the voltage of vehicle OBDII interface and display it in real time. If it is less than 11V, please stop the diagnosis and programming to avoid the vehicle being unable to start/data loss/module locked.
GODIAG GT100

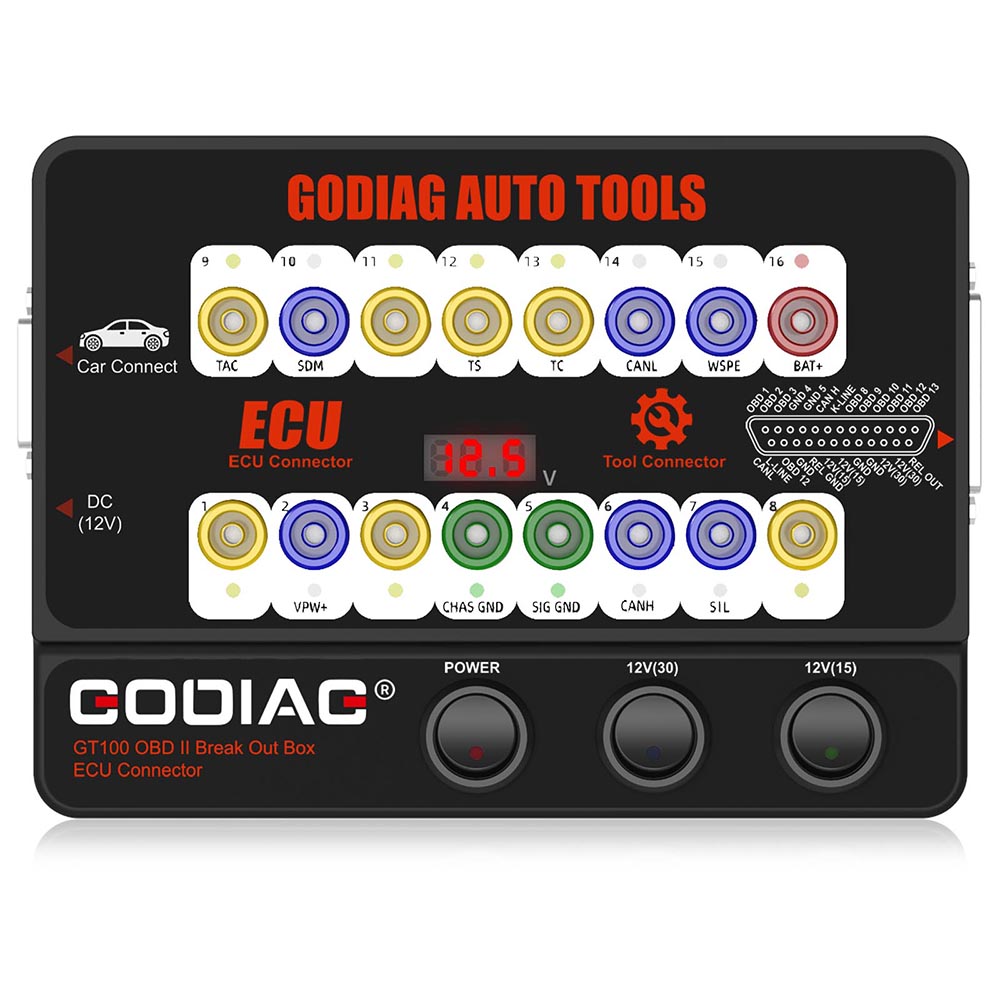

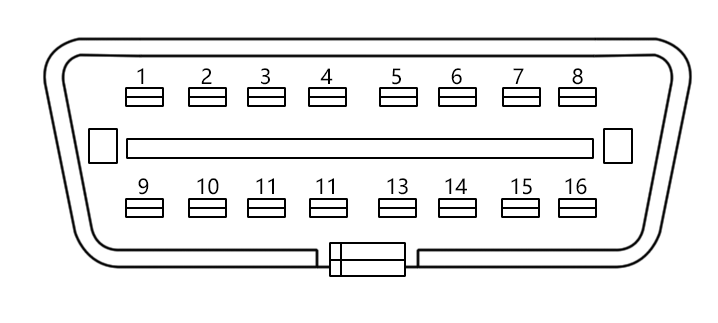

Indicator Meaning:

1. Manufacturer custom
2. SJE1850 wire
3. Manufacturer custom
4. Power grounding
5. Signal grounding
6. SAEJ2284《CAN》high
7. ISO9141-2&iso, DIS4230-4K wire
8. Manufacturer custom

9. Manufacturer custom
10. SJE1850 wire《bus->
11. Manufacturer custom
12. Manufacturer custom
13. Manufacturer custom
14. SAEJ2284《CAN》low
15. ISO9141-2 & ISO/DIS 4230-4L wire
16. Car battery positive

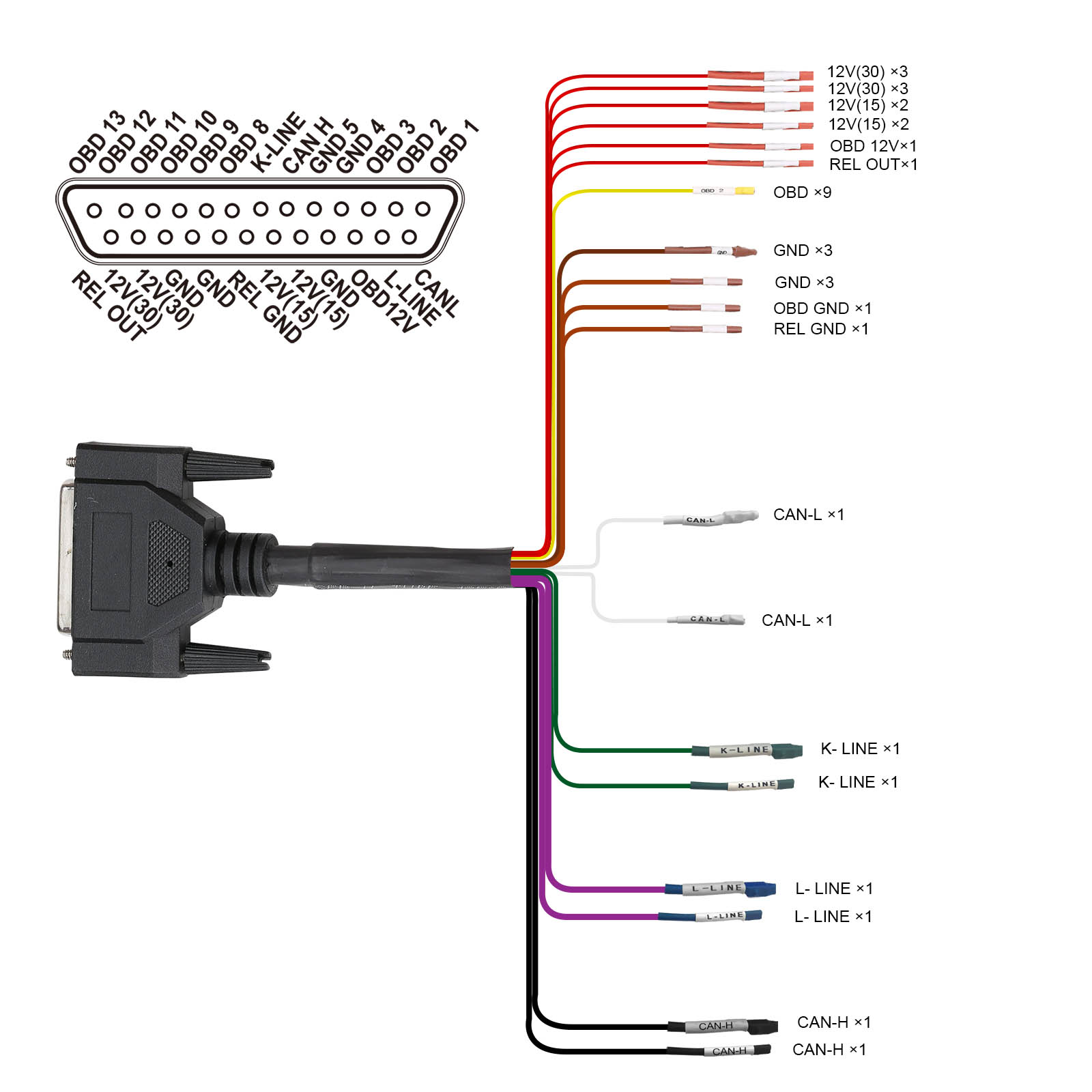

GODIAG GT100 Hardware Connection:

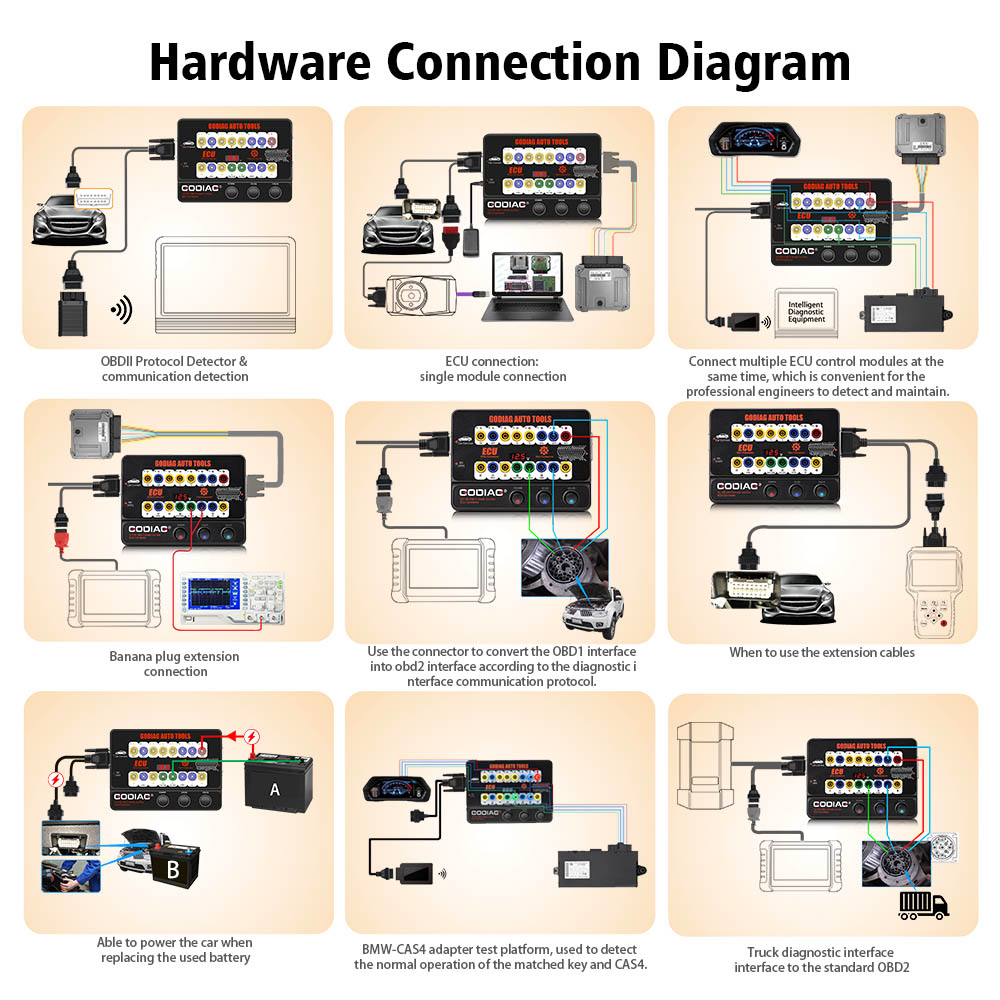

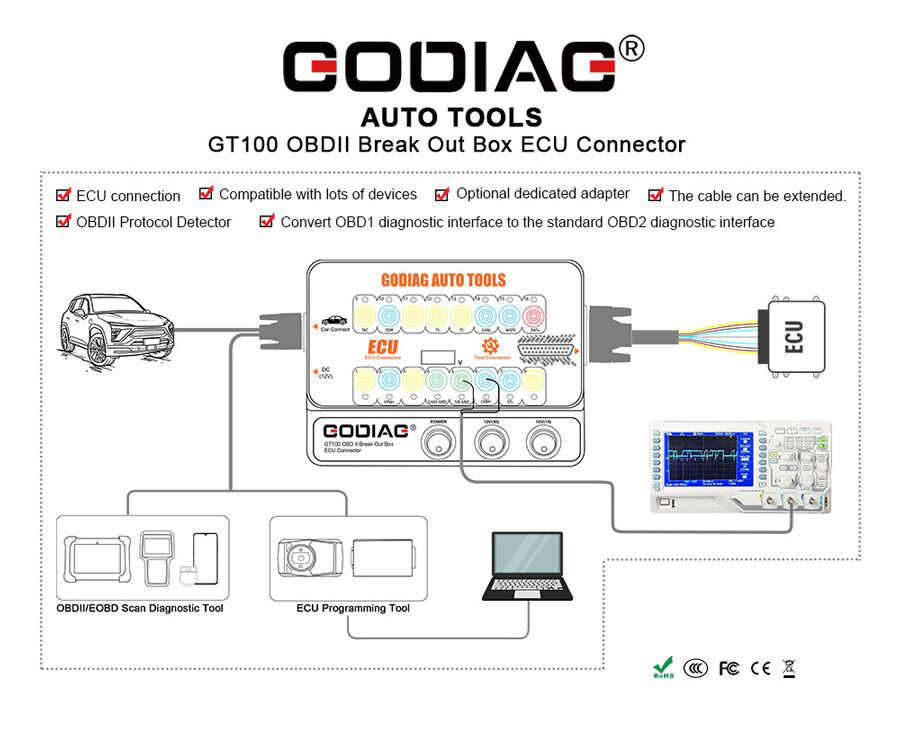

GODIAG GT100 Connection Diagram:

GODIAG GT100 Parameter:

Item	Specification
Diagnostic port	OBDII
Working voltage	DC 9V-24V
Work and power	0.5-0.6W
Adapter power	Input AC100v-240v, Output DC12V 1A
Operating temperature range	-20 to 70 °C ( -4 to 158 °F )
Storage temperature range	-40 to 85 °C ( -40 to 185 °F )
Dimension	L: 23cm, W:18cm, H:7cm
