GODIAG ECU IMMO Prog AD GT105 II Подключатель ECU + универсальный кабель OBD2

Name: GODIAG ECU IMMO Prog AD GT105 II Подключатель ECU + универсальный кабель OBD2
Brand: GODIAG
SKU: 337
Price: 39.99 USD
Availability: InStock

3 399 ₽

Оптовая продажа 10+ шт. дополнительная скидка 5%

GODIAG GT105 II является обновленной версией GODIAGGT105. Добавлены пять новых функций: индикация напряжения автомобиля, испытание аккумулятора CR2032 для пульта дистанционного управления автомобилем, сигнализация напряжения аккумулятора автомобиля (менее 11V), согласование угла рулевого управления Toyota и вспомогательная активация Lamborghini ID48 Key IMMO. Полный протокол OBD2 для переключения кабеля с тремя сердечниками для легкого подключения ECU, противоугонных устройств, ABS, подушек безопасности, приборной панели через OBD или стол

Вес: 0.1kg (0.22lb)

Объем: 13*8.5*6.4cm

Категория: Кабель и разъем OBD2

купить сейчас

Email: qianfeiz@gmail.com

WhatsApp: 8613421344069

Описание
Original English Version

GODIAG ECU IMMO Prog AD GT105 II Подключатель ECU + универсальный плацдарм OBD2

GODIAG ECU IMMO Prog AD GT105 II - это специальный адаптер для подключения, разработанный для автомехаников, техников соответствия IMMO, инженеров - программистов ECU и других.Используется для короткого замыкания OBD2 в автомобиле, для активации соответствия IMMO, диагностики ECU и программных соединений, а также для получения питания от аккумуляторов транспортных средств для обслуживания транспортных средств на открытом воздухе.GT105 II оснащен индикаторами сигнальной связи PWM + (PIN2), CANH (PIN6), CANL (PIN14), K - line (PIN7).Когда есть передача данных, соответствующий индикатор протокола будет мигать, поэтому можно определить состояние связи или определить, может ли устройство диагностического программирования общаться.GT105 II предназначен для работы на открытом воздухе, получения электроэнергии от автомобильных батарей и преобразования ее в источник питания DC12V для зарядки 12V, программируемого источника питания или автономного источника питания диагностического оборудования.

Полный протокол OBD2 используется для программирования ECU путем подключения ECU к OBD2, таким как MMPS, FGTECH, KESSV2, BYSHUT, DISPROG и т.д.
GODIAG ECU IMMO Prog AD GT105 II Соединительные разъемы ECU

GODIAG ECU IMMO Prog AD GT105 II Соединительные разъемы ECU

Изюминки продукции:

Полностью протокольные линии ECU для регулирования мощности программирования ECU

OBD2 - независимый PIN - 4 кузов заземлен, а сигнал PIN5 заземлен для специального программирования некоторых модулей.

PIN4 и PIN5 могут переключаться между коротким и не коротким замыканием.

Стандарты OBD2 независимые PIN4 и PIN5.

Чистая медная головка клапана поддерживает повторную вставку и демонтаж с длительным сроком службы.

Батарейные зажимы обрабатываются экологически чистым солевым туманом толщиной 0,5 мм.

Кабель аккумуляторной батареи автомобиля постоянного тока использует 0,75 мм ² 2 - сердечный бронированный кабель, который поддерживает интерфейс DC5.5 * 2.5 / DC5.5 * 2.1.

Соединитель постоянного тока имеет переключающийся предохранитель 7А.

Интерфейс постоянного тока, специальный разъем лабораторного питания.

Высококачественный OBD2 универсальный трамплин.

Функции продукта:

Универсальный трамплин OBD2 подключен к ECU, модуль ECU диагностируется программным диагностическим оборудованием.(С MPPS, FGTech, Kess V2 и т. Д. для чтения и записи данных ECU, клонирования ECU, настройки ECU)

GT105 II обеспечивает бесперебойное питание во время замены автомобильных батарей, чтобы защитить данные ECU автомобиля от потери из - за неисправности питания.Звуковая система не заблокирована, данные IMMO не потеряны, пульт дистанционного управления не должен быть сброшен, регулятор окна не должен быть сброшен, дроссель не должен быть повторно согласован.Свет неисправности не горит.Код сбоя не появится.GT105 II обеспечивает внутреннее страхование пользователей.

GT105 II может получать 12 В от автомобильных батарей.(Для таких программных устройств, как Xhorse Key Tool Plus Pad, VVDI Prog, CGDI Prog, IM608 и т. д., чтение BMW, BENZ, IMMO ECU на открытом воздухе или обеспечение питания на 12 В для чтения данных ECU других автомобилей. Обеспечивает электроэнергией машину для резки ключей с источником питания 12 В для обслуживания неисправного транспортного средства на открытом воздухе.)

После 2016 года все смарт - ключи Ford были потеряны, и GT105 II программировал ключи в сотрудничестве с устройствами VVDI (OBDSTAR AUTEL) и другими устройствами IMMO.

5.GT105 II - Все ключи от автомобиля не совпадают - разбудите прибор или разбудите ECU IMMO.(Старые автомобили Porsche Cayenne, поддерживающие IMMO 4 - го и 5 - го поколения VAG, синхронизацию ECU Toyota, поддержку Mitsubishi с полным замком или настройку ключей с дистанционным управлением с полным замком, для обучения ключам IMMO).

Индикаторы VPW CANH CANL K - Line определяют состояние связи между транспортным средством и диагностическим программным оборудованием.(Если подключенное устройство может определить, может ли устройство отправлять сообщения, просто убедитесь, что диагностическое программирование является нормальным.)

Универсальный прыжок - специальный соединительный порт для поддержки постоянного тока и защиты банановых головок от суперпрограммируемых источников питания.

Универсальные переходные автономные GND4 и GND5 отвечают требованиям специального программирования ECU.(Примечание: Обычно нажимайте переключатель GND4 - 5, чтобы сделать его ярким. Отключите переключатель, когда некоторые ECU должны быть независимо подключены к GND4 и GND5.)

9. Универсальный трамплин с аналоговым переключателем зажигания, оснащенный одним большим и двумя небольшими специальными соединительными кабелями для зажигания.(После нажатия переключателя зажигания ING линия « ING12V» будет иметь напряжение 12В. Это аналоговый переключатель зажигания, потому что, когда некоторые устройства читают определенные ECU, устройство предложит включить или выключить переключатель зажигания.)

Упаковка с чемоданом GND 4 #Сотрудничество с MPPS, FGTECH, KESSV2 и другими.« Двойной K - провод, двойной CAN - провод» спроектировал три больших разъема питания и два небольших разъема питания, четыре больших GND и четыре небольших GND для удовлетворения потребностей в программном соединении.

Функция Показать:

А. Подключение модулей ECU, выделенных источников питания для чтения и записи данных ECU, клонирования, программирования и настройки ECU.

GODIAG ECU IMMO Prog AD GT105 II Подключатель ECU + универсальный плацдарм OBD2

GODIAG ECU IMMO Prog AD GT105 II Подключатель ECU + универсальный плацдарм OBD2

B.GT105 II обеспечивает бесперебойное питание во время замены автомобильных батарей для защиты данных ECU автомобиля.

GODIAG ECU IMMO Prog AD GT105 II Подключатель ECU + универсальный плацдарм OBD2

C. OBD2 Универсальный трамплин

После 2016 года, когда все смарт - ключи Ford были потеряны, GT105 II программировал ключи в сотрудничестве с устройствами VVDI (OBDSTAR, AUTEL) и другими устройствами IMMO.

Все ключи от автомобиля не совпадают - разбудите прибор или разбудите IMMO ECU.(Старые автомобили Porsche Cayenne, поддерживающие VAG 4 - го и 5 - го поколения IMMO, синхронизацию Toyota ECU, поддержку Mitsubishi Key с полностью несовместимыми или полностью потерянными ключами дистанционного управления.)

E.VPW CANH CANL K - Line индикатор может определять состояние связи между транспортным средством и диагностическим программным оборудованием.(Если подключенное устройство может определить, может ли устройство отправлять сообщения, просто убедитесь, что диагностическое программирование является нормальным.)

Компания F.IMMO AD Ford потеряла все смарт - ключи, устройства VVDI (OBDSTAR, AUTEL) и другие устройства соответствия IMMO.Для полного соответствия потерь вам нужно отключить аккумулятор автомобиля, подключить отрицательный полюс батареи через OBD5 и подключить 16 игл к положительному полюсу батареи 12V.

Пример: после 2017 года новые модели Ford будут соответствовать Xhorse Key Tool Plus Pad.В состоянии потери всех ключей автомобиль находится в состоянии тревоги и не может быть согласован с помощью планшета.Чтобы соответствовать ключу, необходимо освободить состояние IMMO.

Если автомобиль находится в состоянии IMMO.Отключите положительный полюс аккумулятора по указанию устройства и подключите аккумулятор автомобиля к кабелю адаптера питания GT105 II, как показано на рисунке.

(Во время согласования ключей всегда поддерживайте внешний источник питания 12 В без отключения)

Соответствуйте ключу, как указано в Xhorse Key Tool Plus Pad.

G. Все потерянные ключи автомобиля соответствуют - разбудить прибор или разбудить IMMO ECU.

Интеллектуальные ключи Porsche и Volkswagen 4 - го поколения, карточные ключи 5 - го поколения (список моделей: новый A6L Touareg A4 Q5 A7) зажигают приборы, а инструмент согласования ключей подключается для сбора данных.Некоторые автомобильные приборы не горят, но также могут выполнять сбор данных, например: A6L Q7.

H. Toyota заменяет двигатели ECU, IMMO ECU требует синхронизации, или некоторые устройства для согласования ключей могут соответствовать всем потерянным ключам Toyota

I. & lt; & lt; Мицубиси ключи & gt; & gt; теряют все совпадения или все параметры дистанционного управления ключами.

J. Изучение ключей IMMO от старого Porsche Cayenne

К. Электроэнергия для наружных операций

Когда слесарь или инженер ECU не может получить источник питания 12 В во время работы на открытом воздухе, 12 В можно получить от автомобильной батареи с помощью кабеля адаптера питания GT105 II.

Электрическая установка для резки ключей 12V

Значение индикатора:

1. Настройка завода - изготовителя
Линия SJE1850
3. Настройка завода - изготовителя
4. Заземление электропитания
5. Сигнальное заземление
6.SAEJ2284 CAN Высокий
7.ISO9141 - 2 & iso, линия DIS4230 - 4K
8. Настройка завода - изготовителя

9. Настройка изготовителем
10.SJE1850 Линия (шина)
11. Адаптация завода - изготовителя
12. Адаптация завода - изготовителя
13. Адаптация завода - изготовителя
14.SAEJ2284 "CAN" Низкий
Линии электропередач ISO 9141 - 2 и ISO / DIS 4230 - 4L
16. Положительный полюс аккумулятора автомобиля

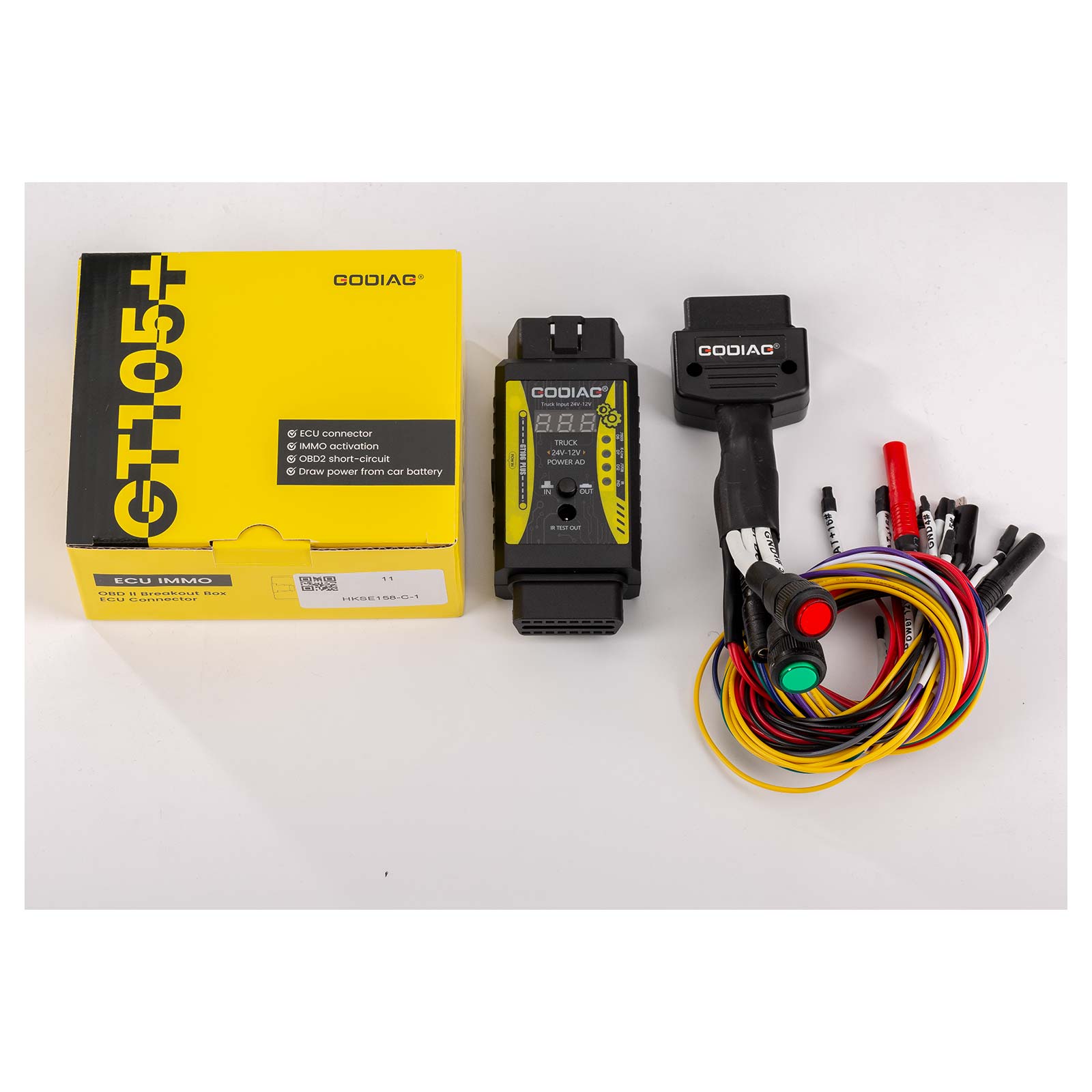

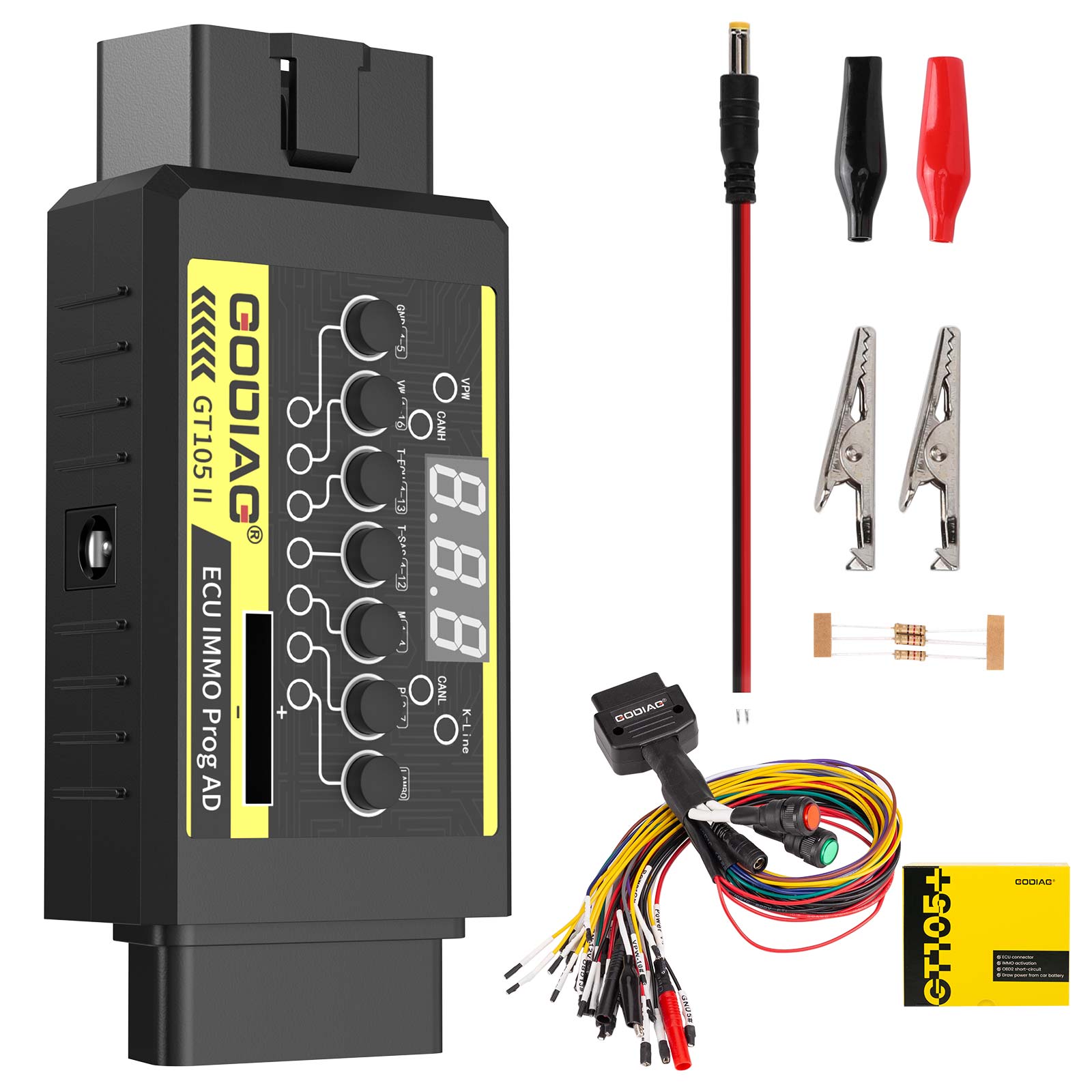

Пакет включает:

1 главный компьютер GT105 II

Один провод питания с батарейным зажимом

1 Полный переход OBD2

3 x Сопротивление

GODIAG ECU IMMO Prog AD GT105 II Break Out Box ECU Connector + Full Protocol OBD2 Universal Jumper

GODIAG ECU IMMO Prog AD GT105 II is a special connection adapter developed for automobile maintenance technicians, IMMO matching technicians, ECU programming engineers, etc. It is used for short-circuiting OBD2 in the car for IMMO activation matching, ECU diagnosis and programming connection, and drawing power from the vehicle’s battery for outdoor on-site vehicle maintenance. GT105 II is equipped with PWM+(PIN2), CANH(PIN6), CANL(PIN14), K-line(PIN7) signal communication indicators. When there is data communication, the corresponding protocol indicator will flash, therefore the communication status can be judged and you can also determine whether the diagnostic programming device is able to communicate. GT105 II is suitable for outdoor work, taking power from the car battery and converting it into a DC12V power supply for 12V charging, programming power, or independent power supply for diagnostic equipment.

Full protocol OBD2 universal jumper is used to connect ECU for ECU programming via OBD2 way such as MMPS, FGTECH, KESSV2, BYSHUT, DISPROG, etc.

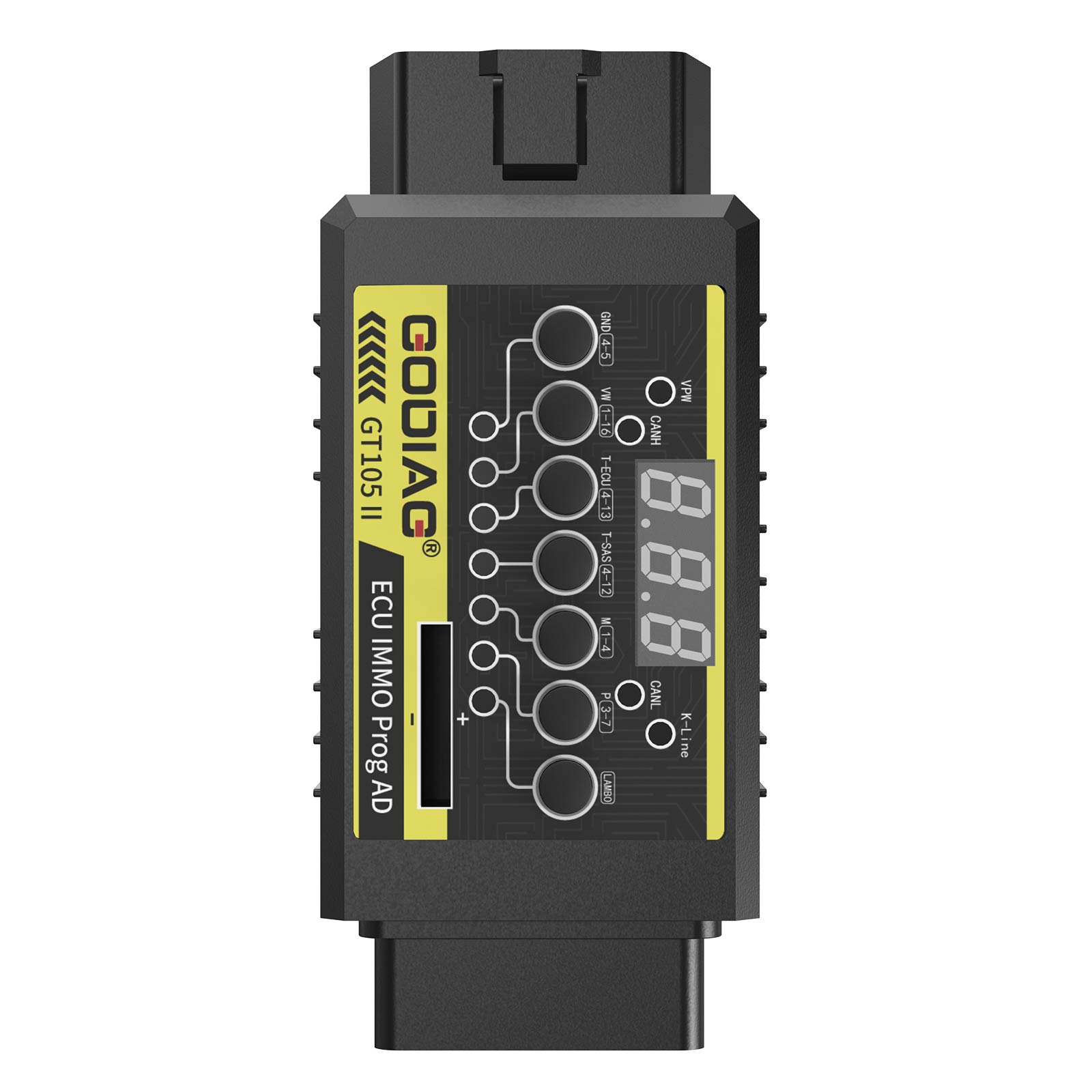

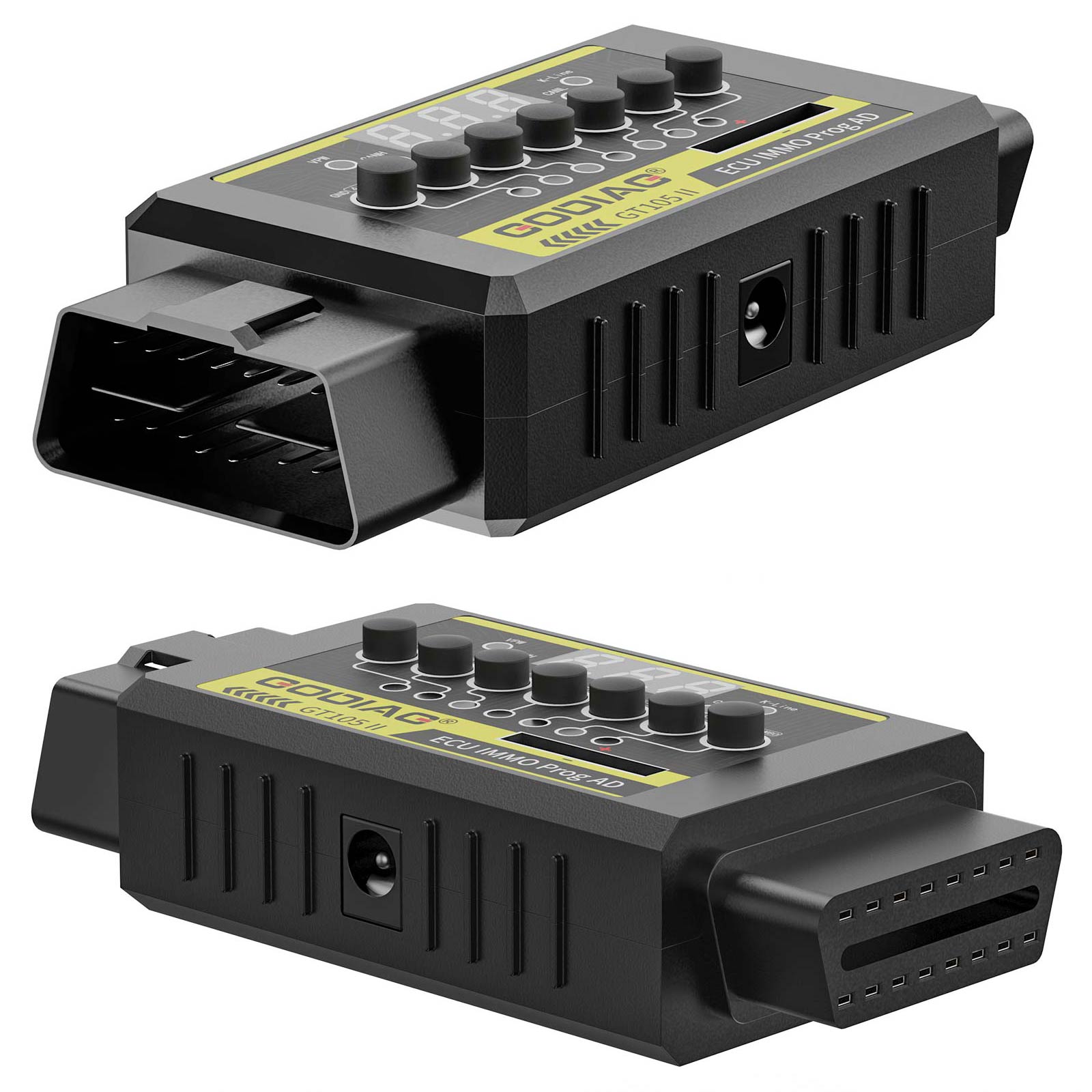

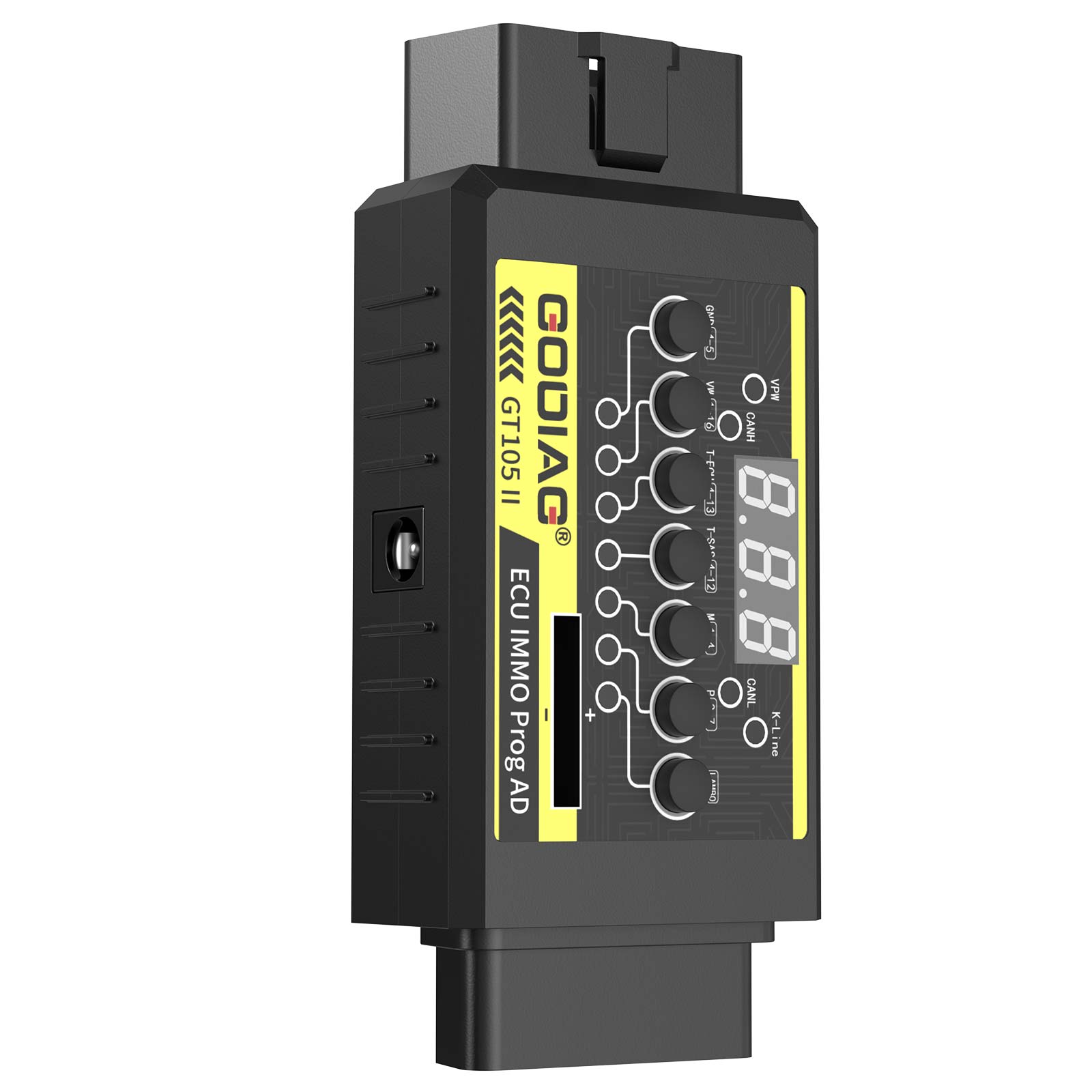

GODIAG ECU IMMO Prog AD GT105 II Break Out Box ECU Connector

GODIAG ECU IMMO Prog AD GT105 II Break Out Box ECU Connector

Product Highlights：

A full-protocol ECU connection line for ECU programming power adjustment

OBD2 independent PIN 4 body GND, PIN5 signal GND for special programming of some modules.

PIN4 and PIN5 can be switched between short-circuit and non-short-circuit.

Standard OBD2 independent PIN4, PIN5.

Pure copper female seat supports repeated insertion and removal, and has a long service life.

Battery clip treated with environmentally-friendly salt spray, with a thickness of 0.5mm.

The DC car battery cable adopts 0.75mm² 2-core sheathed cable, which supports DC5.5*2.5/ DC5.5*2.1 interface.

The DC connector has a resettable 7A fuse.

DC power interface, dedicated laboratory power connector.

OBD2 universal jumper of good quality.

Product Functions:

1.The OBD2 universal jumper is connected to the ECU, and the ECU module is diagnosed by the programming diagnostic equipment. (With MPPS, FGTech, Kess V2, etc, for ECU data reading and writing, ECU cloning, ECU tuning)

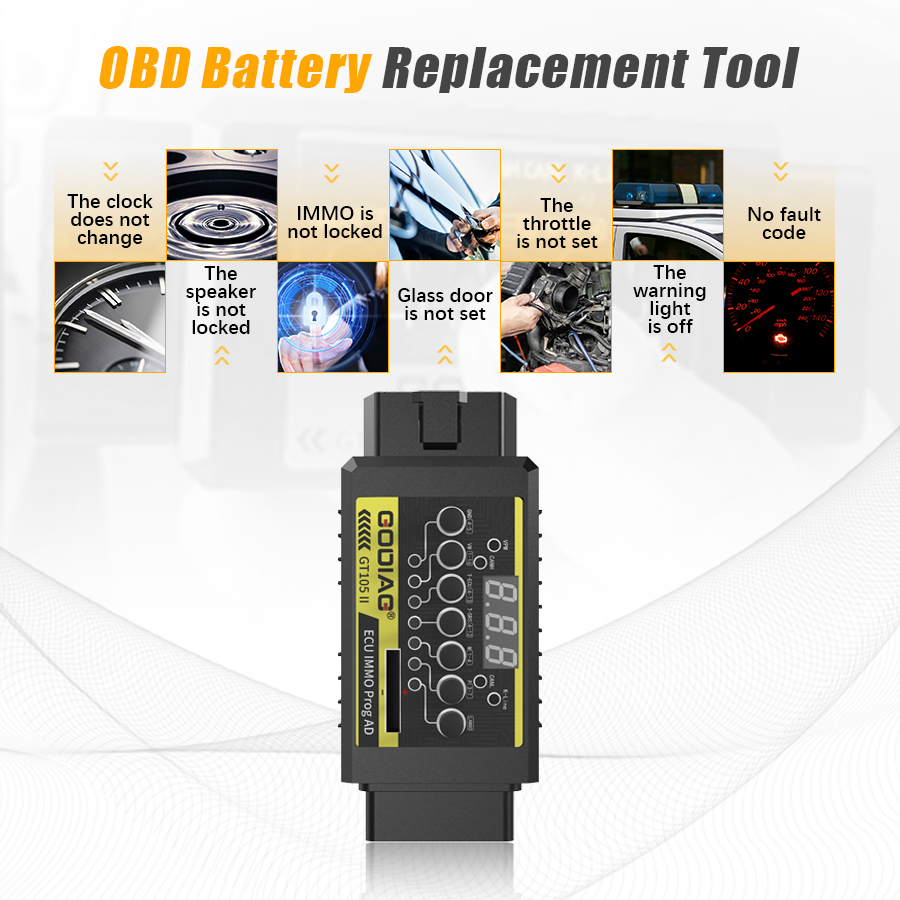

2.GT105 II provides uninterrupted power supply during the car battery replacement process to protect the car ECU data from being lost due to the power failure. The audio system is not locked, the IMMO data is not lost, the remote control does not need to be reset, the window regulator does not need to be reset, and the throttle valve does not need to be re-matched. The fault light will not be illuminated. No fault codes will appear. GT105 II provides internal insurance for users.

3.GT105 II can obtain 12V power from the car battery. (For programming equipment such as Xhorse Key Tool Plus Pad, VVDI Prog, CGDI Prog, IM608, read BMW, BENZ, IMMO ECU outdoors, or provide 12V power supply for reading other car’s ECU data. Provide power for 12V powered key cutting machines to realize outdoor faulty vehicles on-site repair. ）

4.After 2016, all Ford smart keys are lost, GT105 II cooperates with VVDI equipment (OBDSTAR AUTEL) and other IMMO matching equipment to program the keys.

5.GT105 II-All car keys lost matching---wake up the meter or wake up the IMMO ECU. (Support VAG 4th and 5th generation IMMO, Toyota ECU synchronization, auxiliary Mitsubishi all-key-lost matching or all-key-lost remote control key setting, old Porsche Cayenne car for IMMO key learning.)

6.The VPW CANH CANL K-Line indicator light can judge the communication status between the vehicle and the diagnostic programming device. (If the connected device can determine whether the device can send communication, simply determine whether the diagnostic programming is normal.)

7.Universal Jumper -support DC and safety protection banana head super programming power supply dedicated connection port.

8.Universal Jumper -independent GND4 and GND5 meet the needs of special ECU programming. (Note: The switch of GND4-5 is normally pressed to make it light. When some ECUs need to be independently connected to GND4 and GND5, release the switch.)

9.Universal Jumper-with ignition analog switch, equipped with 1 large and 2 small ignition dedicated connecting cables. (After the ING ignition switch is pressed, the “ING12V” line will have 12v. This is the analog ignition switch. Because when some devices read some ECUs, the device will prompt to turn on or off the ignition switch.)

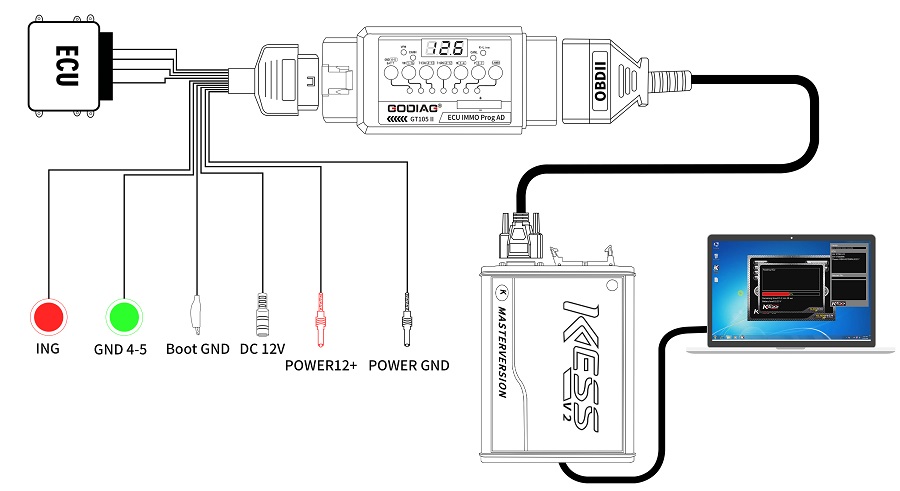

10.With boot GND 4# clip. Cooperate with MPPS, FGTECH, KESSV2, etc. [Double K line, double CAN line] 3 large and 2 small power plugs, 4 large GNDs, and 4 small GNDs are designed to meet the programming connection needs.

Functions Display:

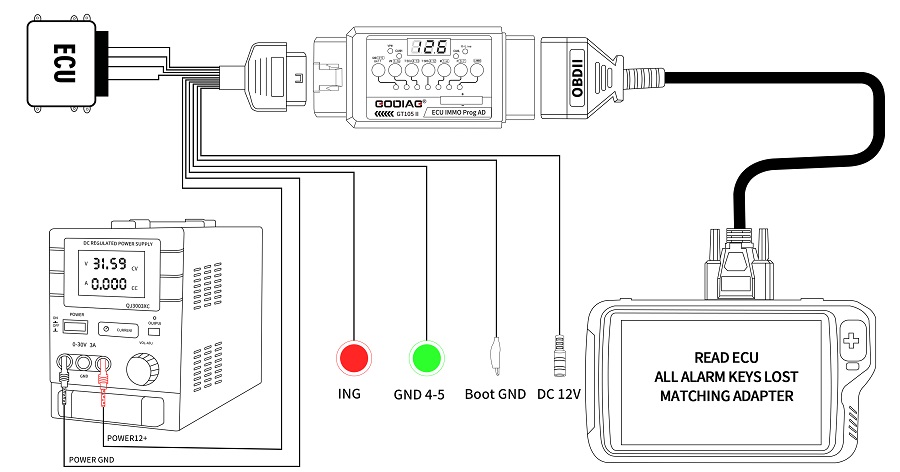

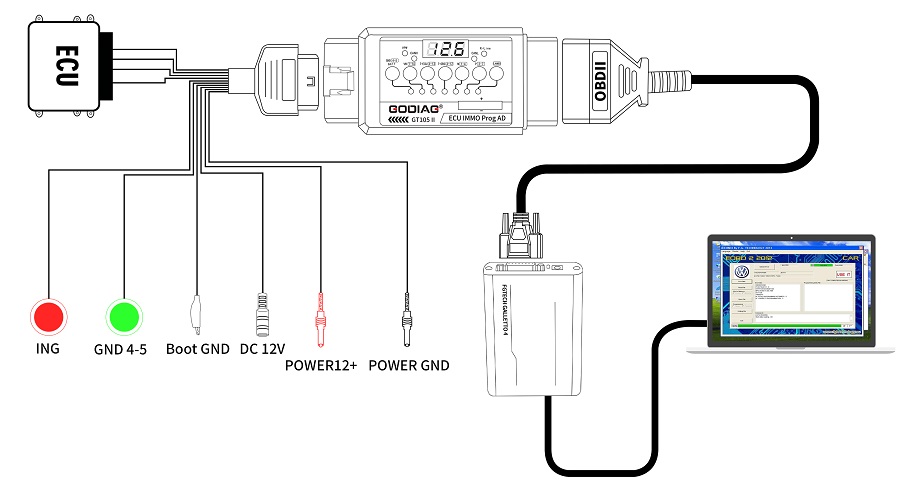

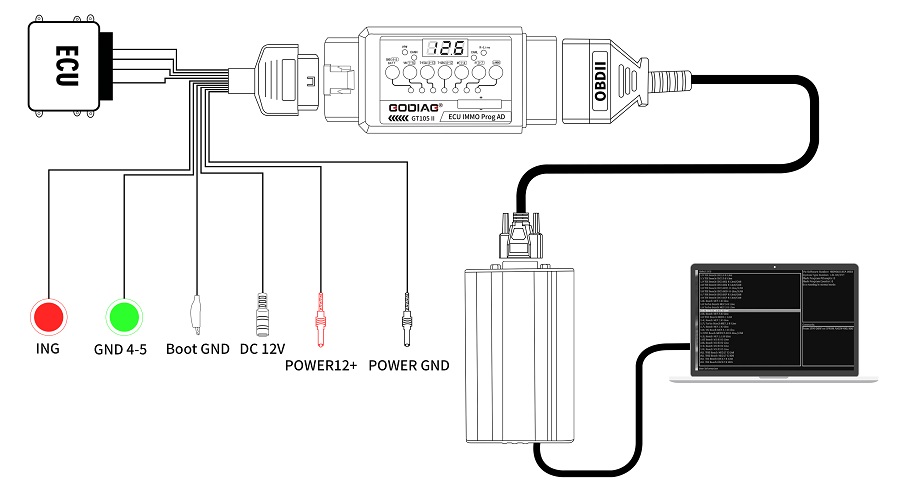

A. Connect ECU module, special power supply to read and write ECU data, ECU clone, programming and adjustment.

GODIAG ECU IMMO Prog AD GT105 II Break Out Box ECU Connector + Full Protocol OBD2 Universal Jumper

GODIAG ECU IMMO Prog AD GT105 II Break Out Box ECU Connector + Full Protocol OBD2 Universal Jumper

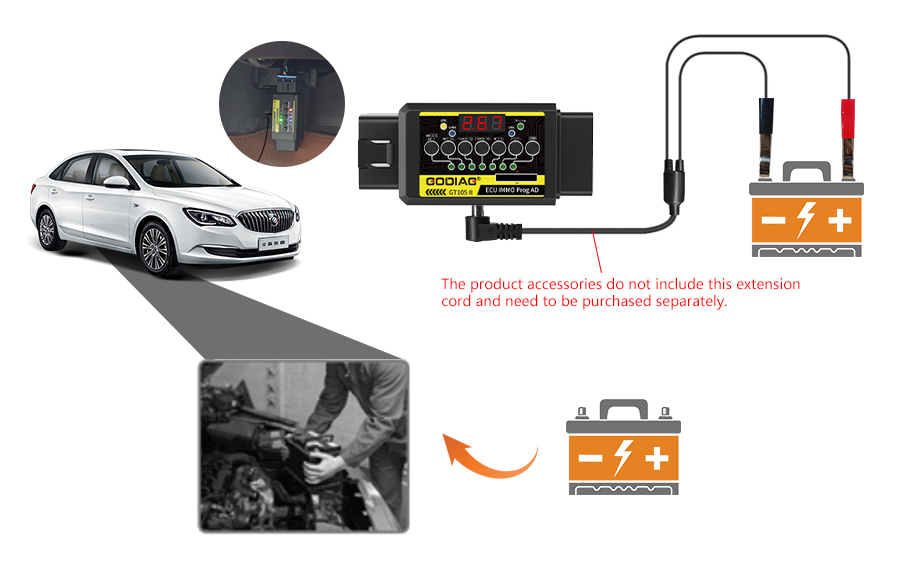

B. GT105 II provides uninterrupted power supply during the car battery replacement process to protect the car ECU data.

GODIAG ECU IMMO Prog AD GT105 II Break Out Box ECU Connector + Full Protocol OBD2 Universal Jumper

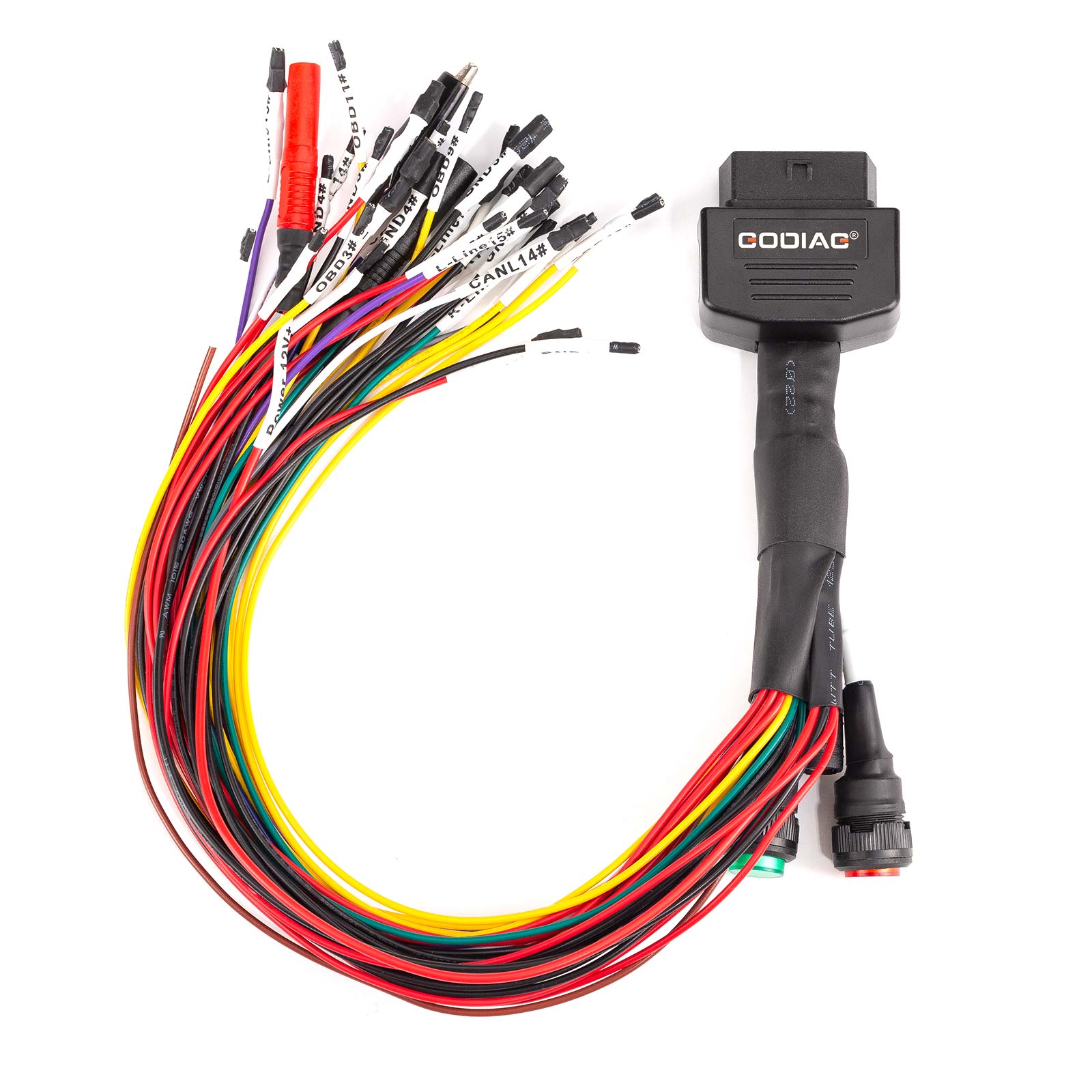

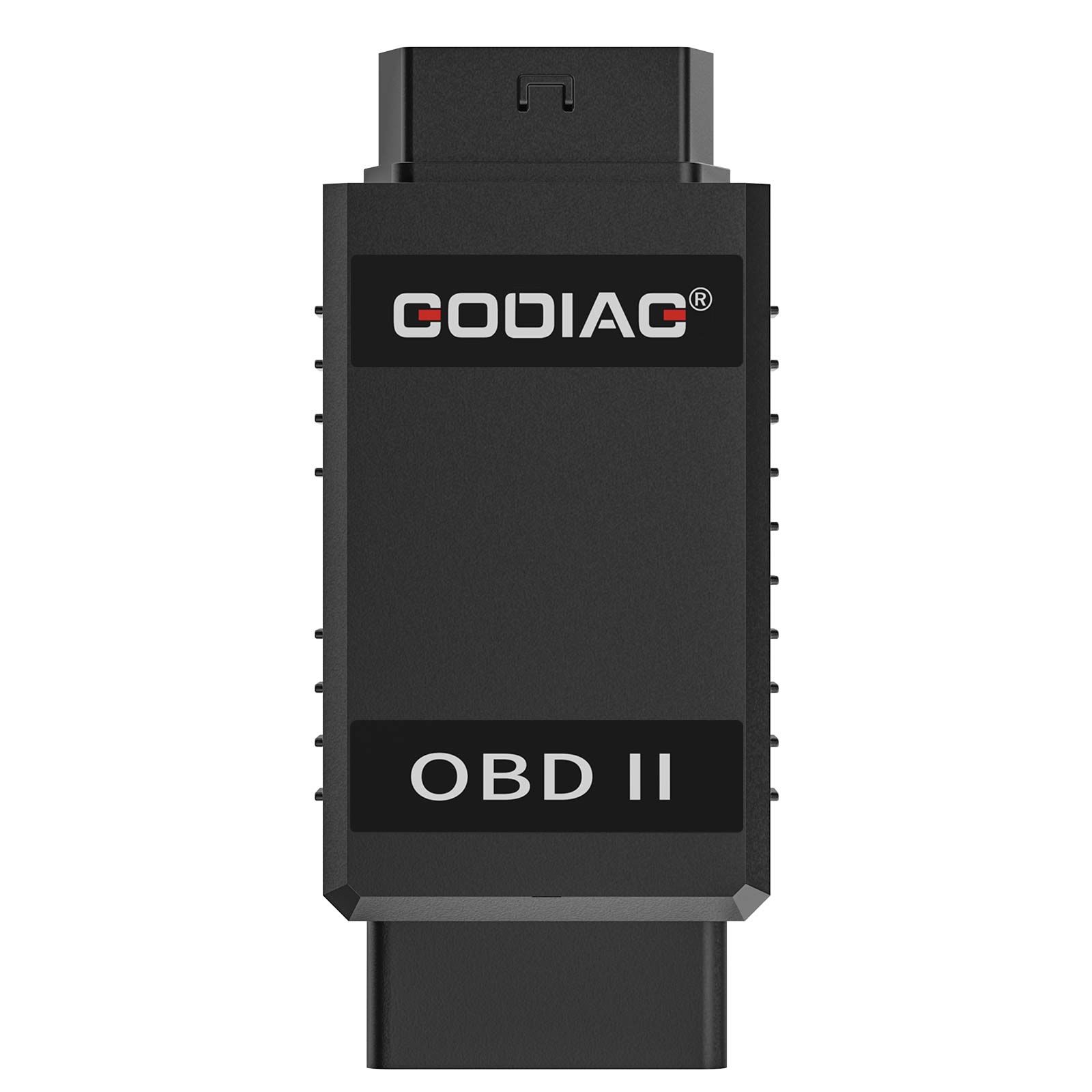

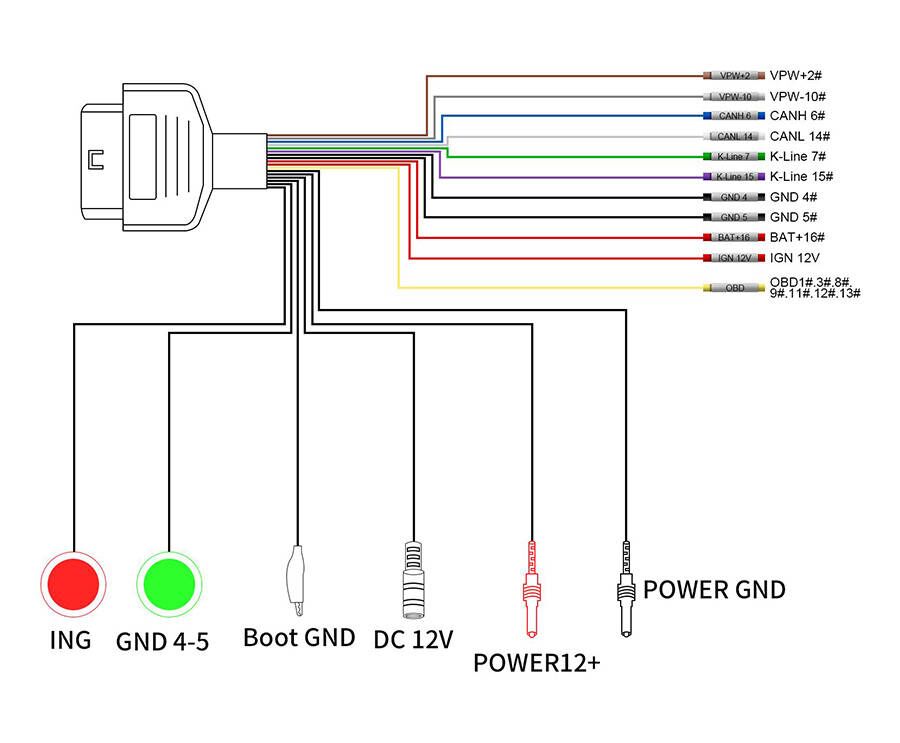

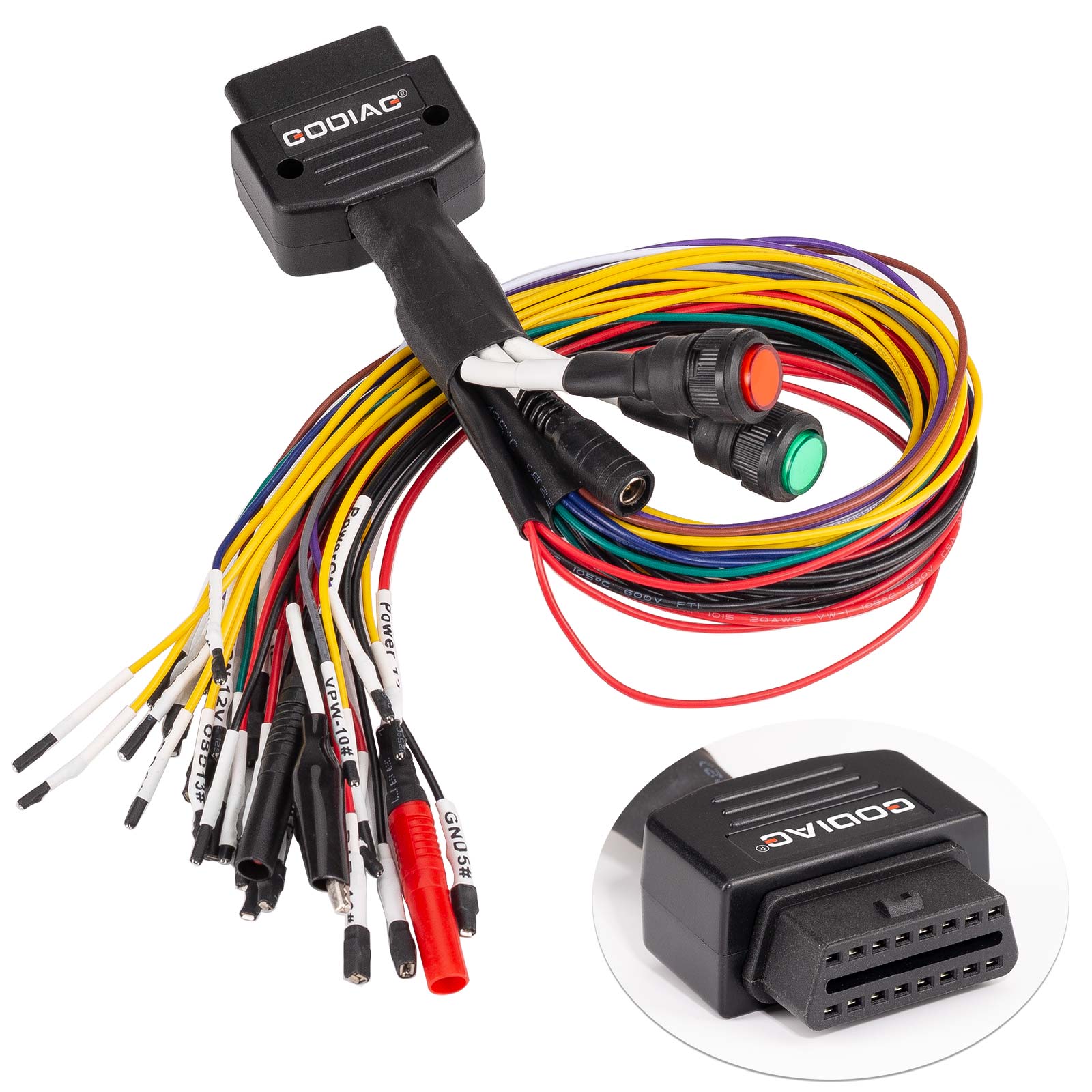

C. OBD2 universal jumper

D. After 2016, when all Ford smart keys are lost, GT105 II cooperates with VVDI equipment (OBDSTAR, AUTEL) and other IMMO matching equipment to program the keys.

All car keys lost matching---wake up the meter or wake up the IMMO ECU. (Support VAG 4th and 5th generation IMMO, Toyota ECU synchronization, auxiliary Mitsubishi key all-lost matching or all-lost remote control key setting, old Porsche Cayenne car for IMMO key learning.)

E.VPW CANH CANL K-Line indicator light can judge the communication status between the vehicle and the diagnostic programming device. (If the connected device can determine whether the device can send communication, simply determine whether the diagnostic programming is normal.)

F. IMMO AD Ford all lost smart keys, VVDI equipment (OBDSTAR, AUTEL) and other IMMO matching equipment. For all-loss matching, you need to disconnect the car battery, connect the negative pole of the battery via OBD5, and connect the 16 pin to the positive pole of the 12v battery.

Example: Use the Xhorse Key Tool Plus Pad to match a new Ford model after 2017. In the state of all keys lost, the vehicle is in the alarm state, and the tablet cannot be used for matching. If you want to match the keys, you must release the IMMO state.

If the vehicle has entered the IMMO state. Disconnect the positive pole of the battery as prompted by the device, and then connect the vehicle battery with the GT105 II power adapter cable, as the picture shows.

(In the process of key matching, the external 12V power supply is always maintained, no need to disconnect)

Follow the instructions on the Xhorse Key Tool Plus Pad to match the keys.

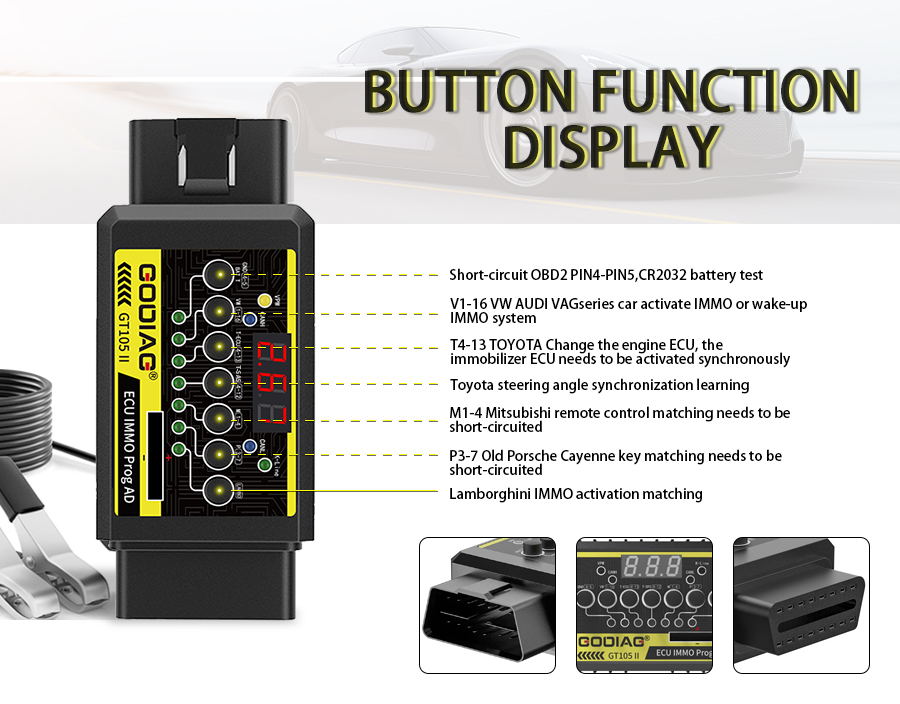

G. All lost car keys match---wake up the meter or wake up the IMMO ECU.

Porsche and VW 4th generation smart, 5th generation card key (model list: new A6L Touareg A4 Q5 A7) lights up the instrument, the key matching tool is connected for data collection. Some vehicle instruments do not light up, but data collection can also be performed, for example: A6L Q7.

H.Toyota replaces the engine ECU, the IMMO ECU needs to be synchronized, or some key matching equipment can match all lost keys of Toyota vehicles

I. Mitsubishi key lost all matching or all lost remote control key settings.

J. IMMO key learning for old Porsche Cayenne

K. Outdoor operation power collection

When the locksmith or ECU engineer cannot get the 12V power supply in the outdoor operation, he can use the GT105 II power adapter cable to obtain the 12V power supply from the car battery.

Provides power to a 12V powered key cutter

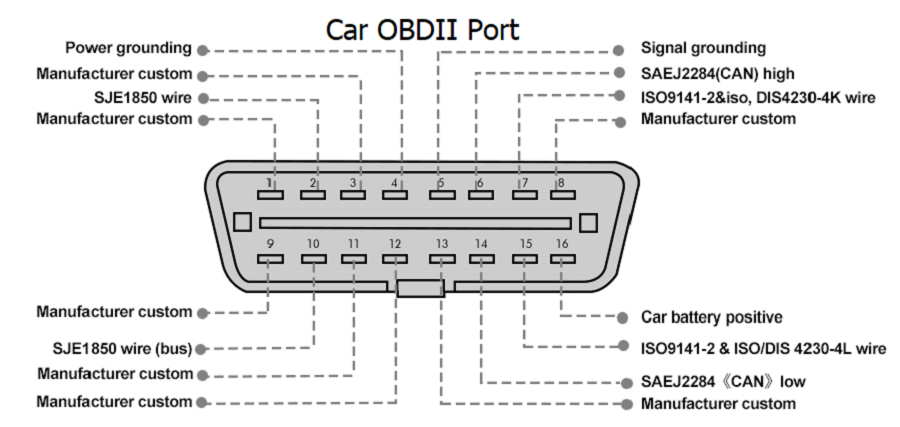

Indicator Light Meaning：

1. Manufactory custom
2. SJE1850 wire
3. Manufactory custom
4. Power grounding
5. Signal grounding
6. SAEJ2284《CAN》high
7. ISO9141-2&iso, DIS4230-4K wire
8. Manufactory custom

9. Manufactory custom
10. SJE1850 wire (bus)
11. Manufactory custom
12. Manufactory custom
13. Manufactory custom
14. SAEJ2284《CAN》low
15. ISO9141-2 & ISO/DIS 4230-4L wire
16. Car battery positive
