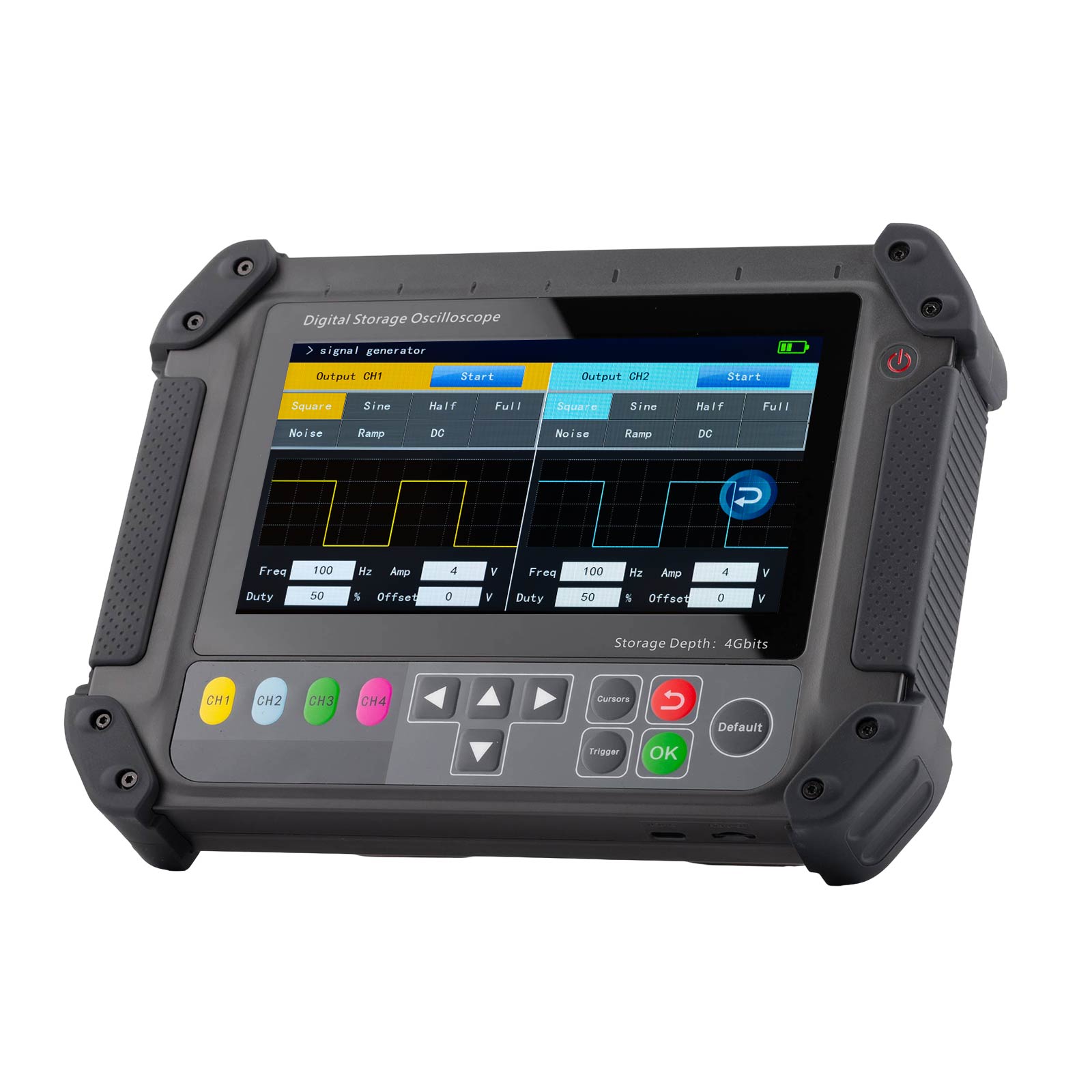

DIAGXT T80 Универсальный осциллограф и автомобильный осциллограф
Учитывая тот факт, что многие специалисты по ремонту автомобилей испытывают трудности при работе со сложными осциллографами, компания DIAGXT разработала устройство DIAGXT T80, предназначенное для ремонтного персонала, делая его более удобным, быстрым и простым в освоении. Его называют «Осциллограф, который можно освоить за короткое время».
Особенности продукта:
1. Управление простое, для пользователей с нулевым опытом достаточно 3 минут обучения. Используя полученные данные формы сигнала, прибор делает стоимость обучения чрезвычайно низкой.
2. Большое количество каналов позволяет одновременно собирать больше типов данных, что удобно для комплексного анализа сигналов.
3. Большая глубина памяти обеспечивает непрерывную высокую частоту дискретизации, что позволяет осуществлять долгосрочный сбор данных сигналов зажигания автомобиля и других сигналов с высокой частотой дискретизации и большим временным интервалом для точного захвата и анализа.
4. Данные с 3 экранов собираются и отображаются одновременно, что позволяет просматривать более длительные непрерывные формы сигналов во времени, что облегчает поиск неисправностей. Использование становится еще более удобным.
5. Поддерживает сохранение и просмотр необработанных данных формы сигнала, а также декодирование на основе данных формы сигнала.

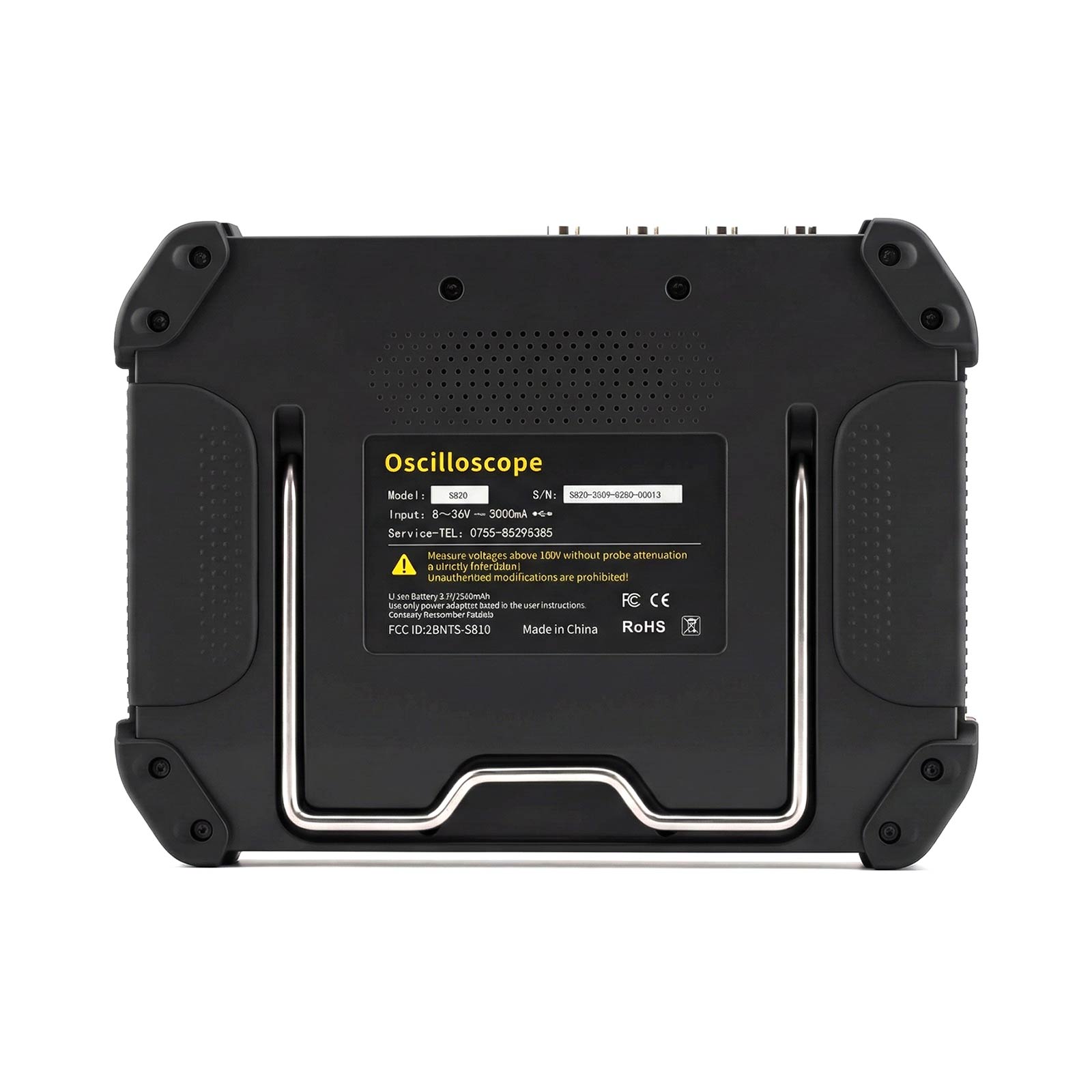

6. Режим питания гибкий, скорость зарядки высокая, что позволяет адаптироваться к большему количеству сценариев использования. Петля регулируется, а конструкция фиксированного кронштейна позволяет легко размещать прибор, например, для использования в качестве настольного осциллографа. В то же время он имеет аккумулятор большой емкости, что позволяет удобно носить его с собой для использования.
7. Имеется мультиметр с базовыми функциями. С его помощью вы можете захватить интересующую форму сигнала. Поддерживайте мультитач на экране, управляйте и масштабируйте, как на телефоне, уменьшайте и перемещайте форму сигнала.
Основные преимущества продукта:
До 4 ГБ памяти
Временное хранение до 4 ГБ данных для запросов пользователя.
Стандартная база данных
Предоставление пользователям 400 стандартных временных диаграмм для дизельных двигателей.
Анализ CAN
Просмотр формы сигнала CAN-шины, возможность хранения, изменения и отправки CAN-данных.
Частота дискретизации одного канала 200 МГц, память 4 ГБ
Удобный и эффективный автомобильный осциллограф
Хранение, анализ, изменение и отправка данных CAN-шины
Отправка временной диаграммы
Полная библиотека форм сигналов производителя.
Преимущества продукта:
1. Ручная конструкция. Он более портативен и не ограничен питанием 220 В. В то же время, по сравнению с ПК-версией, он не ограничен ноутбуками;
2. Сенсорное управление. Удобно для настройки формы сигнала; легко использовать с физическими кнопками;
3. Память до 4 ГБ. Позволяет временно хранить в памяти форму сигнала длительностью более десяти минут и просматривать ее многократно по желанию. Обычные осциллографы имеют только информацию о текущем экране;
4. Добавлено меню «Опции», в котором предустановлены амплитуда и временная база на основе характеристик каждого компонента автомобиля. Для измерения пользователю достаточно нажать соответствующее название датчика, что исключает сложный процесс настройки и делает его более подходящим для новичков;
5. Функция сохранения. Полная форма сигнала может быть постоянно сохранена на SD-карту для удобства последующего использования. Кроме того, сохраняются данные, а не изображения. Их также можно просматривать на ПК. Форму сигнала также можно экспортировать;
6. Функция передачи формы сигнала. Позволяет отправлять правильный сигнал синхронизации на ЭБУ автомобиля. Это удобно для проверки ошибок синхронизации. Например, если автомобиль не заводится, и обслуживающий персонал подозревает неисправность сигнала синхронизации, эта функция может быть использована для отправки правильной формы сигнала на ЭБУ. Если в этот момент активируются форсунки, свечи зажигания и т.д., это означает, что действительно существует проблема с исходным сигналом автомобиля;
7. Отправка данных из библиотеки форм сигналов производителя или отправка самостоятельно собранной формы сигнала. Если в нашей библиотеке форм сигналов нет соответствующей формы сигнала, пользователь может собрать форму сигнала с автомобиля той же модели в качестве базы данных;
8. Функция анализа CAN-шины автомобиля; позволяет собирать, анализировать, изменять, сохранять и отправлять данные CAN-шины, что является функцией, которой также нет у других осциллографов;

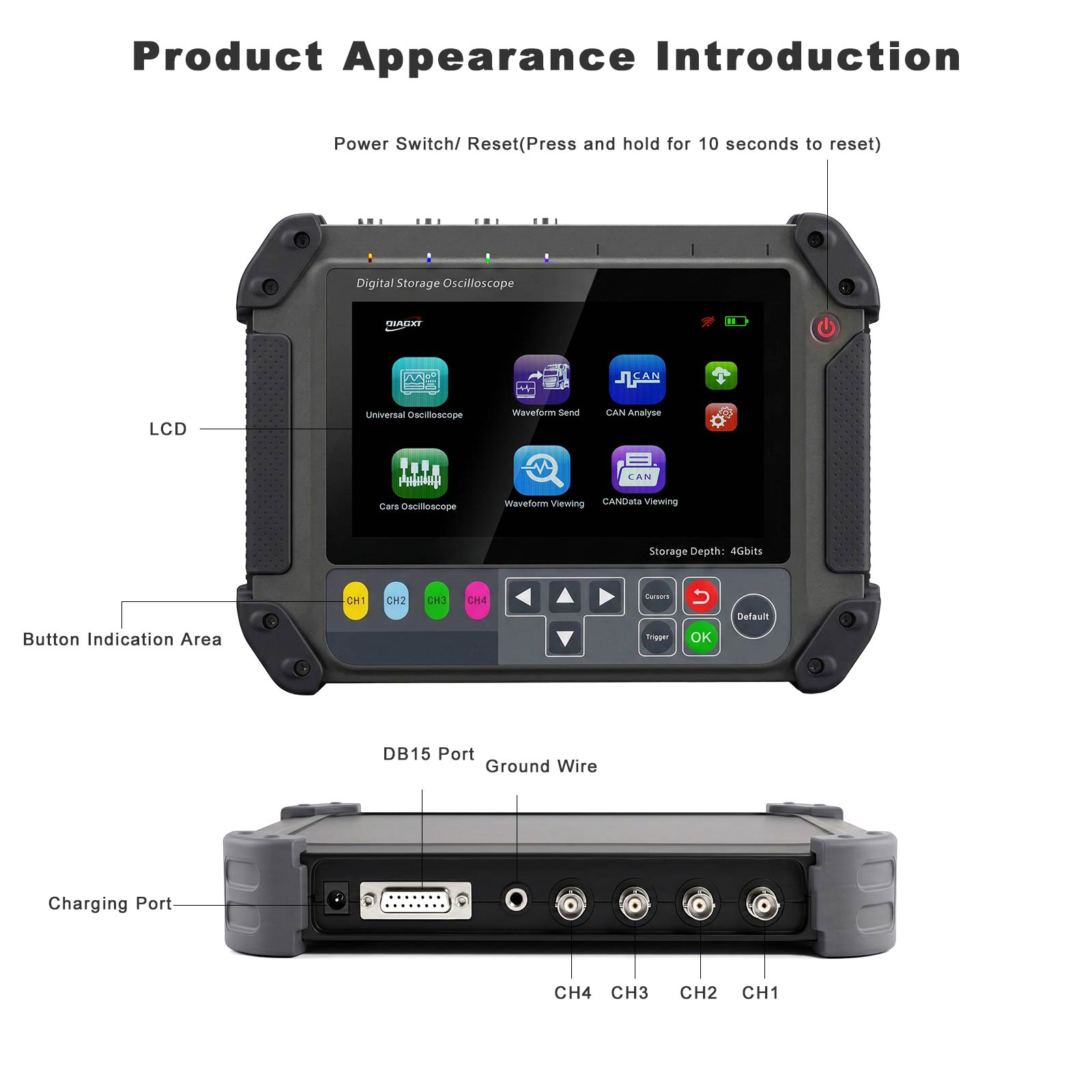

9. Оснащен более удобными интерфейсами и адаптерами для сбора сигналов.
Количество каналов: 4
Типы запуска: Передний фронт, задний фронт, двусторонний фронт
Декодирование данных формы сигнала: CAN, UART, SPI
Сохранение и просмотр необработанных данных: Поддерживается
Анализ данных CAN-шины (поддержка анализа на основе протокола): Поддерживается
Сохранение данных CAN-шины: Поддерживается
Редактирование данных CAN-шины: Поддерживается
Отправка данных CAN-шины: Поддерживается
Технические характеристики продукта:
Частота дискретизации: Один канал 1 Гвыб/с
Полоса пропускания: 100 МГц
Память: 4 ГБ
АЦП: 10 бит
Размер экрана: 7 дюймов
Разрешение дисплея: 1024*600
Режим прокрутки: Поддерживается
Сенсорное управление: Поддерживается
Управление кнопками: Поддерживается
Мультитач: Поддерживается
Способ обновления: WIFI
Аккумулятор: Время непрерывной работы при полной зарядке составляет около 1,5 часов.
Размер продукта: 23*17*3,5 см
Вес продукта: 1,2 кг

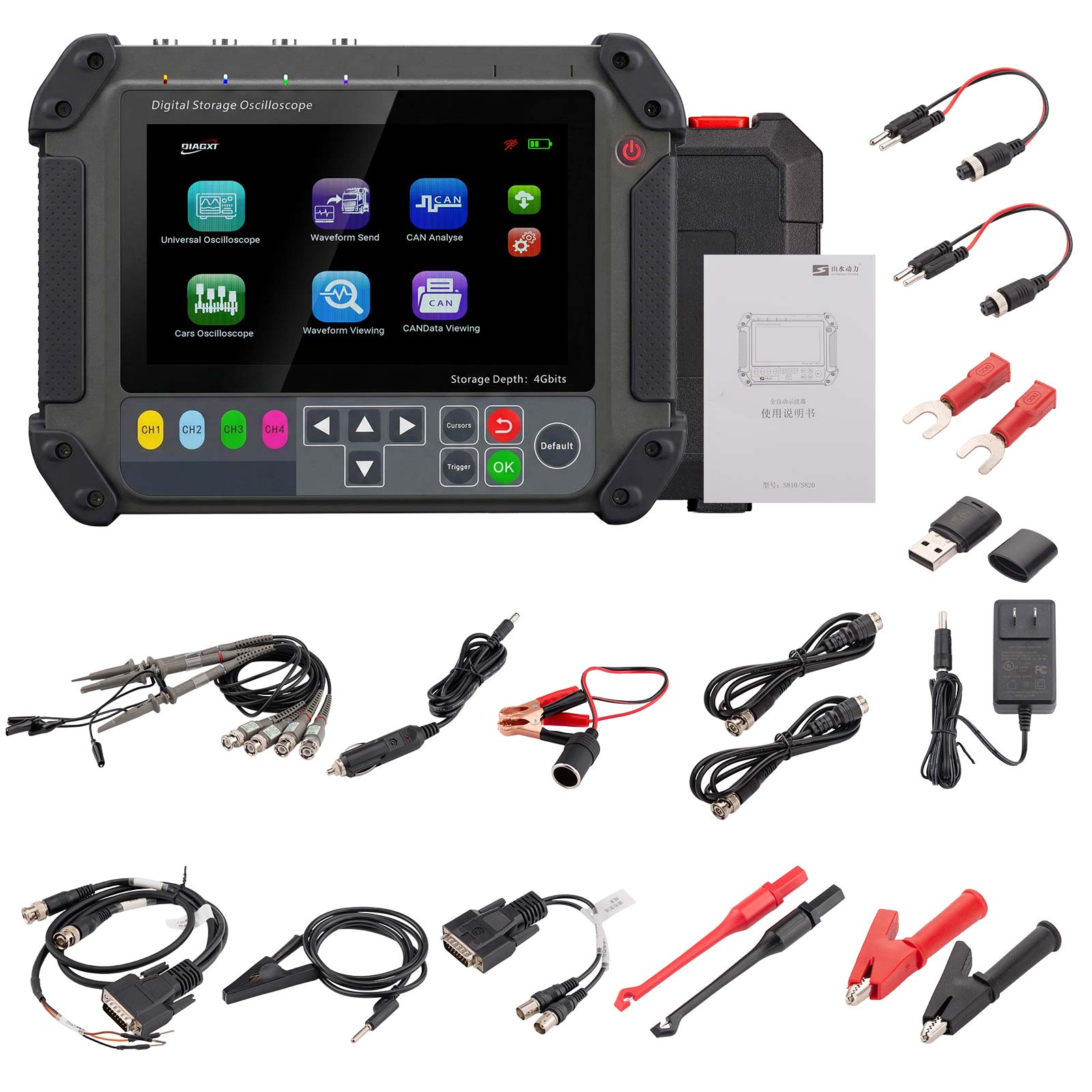

Комплектация:
1 шт. x Основной блок
1 шт. x Зарядное устройство
1 шт. x Штекер прикуривателя (мужской)
1 шт. x Гнездо прикуривателя (женское)
4 шт. x Щупы осциллографа
1 шт. x Провод заземления
2 шт. x Разъемы «банан»
1 шт. x Жгут для передачи формы сигнала
2 шт. x Удлинительные кабели быстрого подключения
2 шт. x Провода с шипами 4.0
2 шт. x Клеммы-лопатки
2 шт. x Зажимы типа «крокодил»
1 шт. x USB-накопитель
