Универсальный CAN фильтр Mercedes / BMW 18 в 1 CAN фильтр

Name: Универсальный CAN фильтр Mercedes / BMW 18 в 1 CAN фильтр
SKU: 1641
Price: 29.99 USD
Availability: InStock

2 549 ₽

Оптовая продажа 10+ шт. дополнительная скидка 5%

После корректировки спидометра для большинства моделей шасси в автомобиль следует добавить 18 в 1 CAN фильтр общего фильтра Mercedes / BMW. Однако для моделей W222 / W205 / W447 фильтры CAN должны быть добавлены до корректировки спидометра.

Вес: 0.1kg (0.22lb)

Объем: 20*14*1cm

Категория: Чип-тюнинг ECU

купить сейчас

Email: qianfeiz@gmail.com

WhatsApp: 8613421344069

Описание
Original English Version

Фильтр CAN в универсальном фильтре Mercedes / BMW

Новый универсальный CAN фильтр Mercedes / BMW

Фильтр CAN в Mercedes / BMW 1Список автомобилей:

a. Модели автомобилей Mercedes:

Мерседес 18Шасси ММодели: S (222), S (221), C (205), C No (204), V (W447), E (W212), E No (W207), A (W176), G (W463), ML (W166), SL (R231), GL (X166), B (W246), CLS (W218), SLK (R172), SLS (W197), CLA (W117), GLK (X204)

Внимание!
Новый пункт: 222 / 205 / 217
Предыдущие пункты: 166 / 212 / 463
Прежде чем правильно проверять автомобильПерераспределение миль.
Старое короткое замыкание W166 на землю
Новое короткое замыкание W222 на землю
Черный провод подключен к разъему 1

Фильтр Mercedes / BMW 18 в 1 CAN

2. Модель BMW:

Производитель: CAS4 / FEM Fxx
BMW 1 - й серии F2X, 3 - й серии F3X, BMW X5 и т. Д. Регулирование пробега FEM (без разборки FEM, прямое подключение к приборной панели);
BMW 5 Series F10, 7 Series F01 / 02 и другие, шасси CAS4 Fxx.(F01, F02, F07, F18, F10, F20, F25, X3 и т. Д. Для серии 9S12 XEP 5M48H / N35H).

Этот фильтр подходит для нескольких моделей, небольшой размер, удобная работа, стабильная и надежная производительность.

YH Mercedes / BWM Универсальный фильтр - схема BWM

Вот схема подключения:

& quot; Черный & quot; − & quot; Красный & quot; − & quot; Красный & quot; − & quot; + 12 В & quot; Белый & quot; − & quot; + 5 В & quot;
Пурпурный - - - - - - L1 (CAN L1) Зеленый - - - - - - - H1 (CAN H1)
Желтый - - - - - - - - - L2 (CAN L2) Синий - - - - - - - H2 (CAN H1)
Внимание!Подключите 2 BMW.Перед подключением к автомобилю соедините точки вместе (короткое замыкание)!

Инструменты BMW 1 серии F20:

Фильтр Mercedes / BMW 18 в 1 CAN

Инструменты BMW 3 серии F30:

Фильтр Mercedes / BMW 18 в 1 CAN

Три.ГрафикИнструменты BMW 3 GT серии F30:

Четыре.ГрафикАмериканский стандарт BMW X5 F15:

Фильтр Mercedes / BMW 18 в 1 CAN

Пять.ГрафикАмериканский стандарт BMW X5 F15:

Фильтр Mercedes / BMW 18 в 1 CAN

Шесть.ГрафикКомпания BMW Limited:

Фильтр Mercedes / BMW 18 в 1 CAN

Семь.ГрафикBMW CAS4 (1L15Y / 5M48H / N35H)

Фильтр Mercedes / BMW 18 в 1 CAN

Восемь.ГрафикИнструменты BMW X3 F25:

Перечень упаковки:

1 18 в 1 CAN фильтр для Mercedes / BMW универсальный фильтр

CAN Filter 18 in 1 Benz/BMW Universal Filter

Latest Benz / BMW Universal CAN Filter

CAN Filter 18 in 1 Benz/BMW vehicle list:

a. Benz Model:

Benz 18 types chassis model: S(222), S(221), C(205), C(204), V(W447), E(W212), E(W207), A(W176), G(W463), ML(W166), SL(R231), GL(X166), B(W246), CLS(W218), SLK(R172), SLS(W197), CLA(W117), GLK(X204)

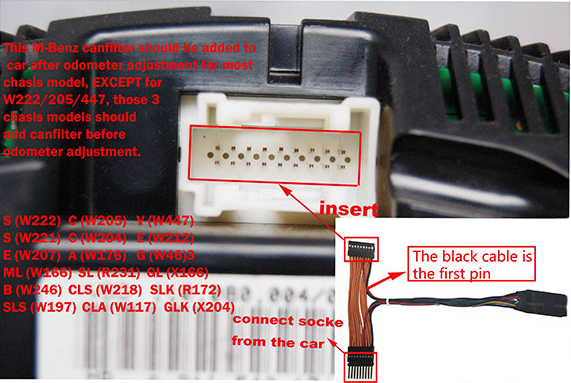

NOTICE!!
New style: 222/205/217
Old style: 166/212/463
CHECK the car model correctly before mileage adjustment.
Old style W166 short circuit to GND
New style W222 short circuit to GND
Black wire connect to plug 1

CAN Filter 18 in 1 for Benz/BMW
2. BMW Model:

BMW: CAS4/FEM Fxx
BMW 1 series F2X, 3 series F3X, BMW X5 etc., FEM mileage adjustment( no need to remove FEM, connect directly to instrument panel);
BMW 5 series F10, 7 series F01/02 etc., CAS4 Fxx chassis.( F01, F02, F07, F18, F10, F20, F25, X3 etc., applicable for 9S12 XEP series 5M48H/1N35H).

This filter is universal for multiple car models, small and convenient, easy operate, with stable performance and reliability.

YH Benz / BMW Universal filter --- Diagram for BMW

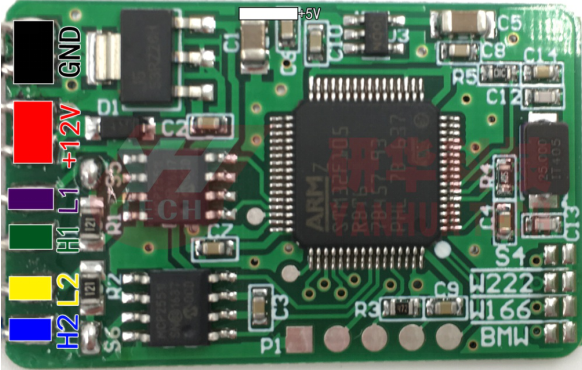

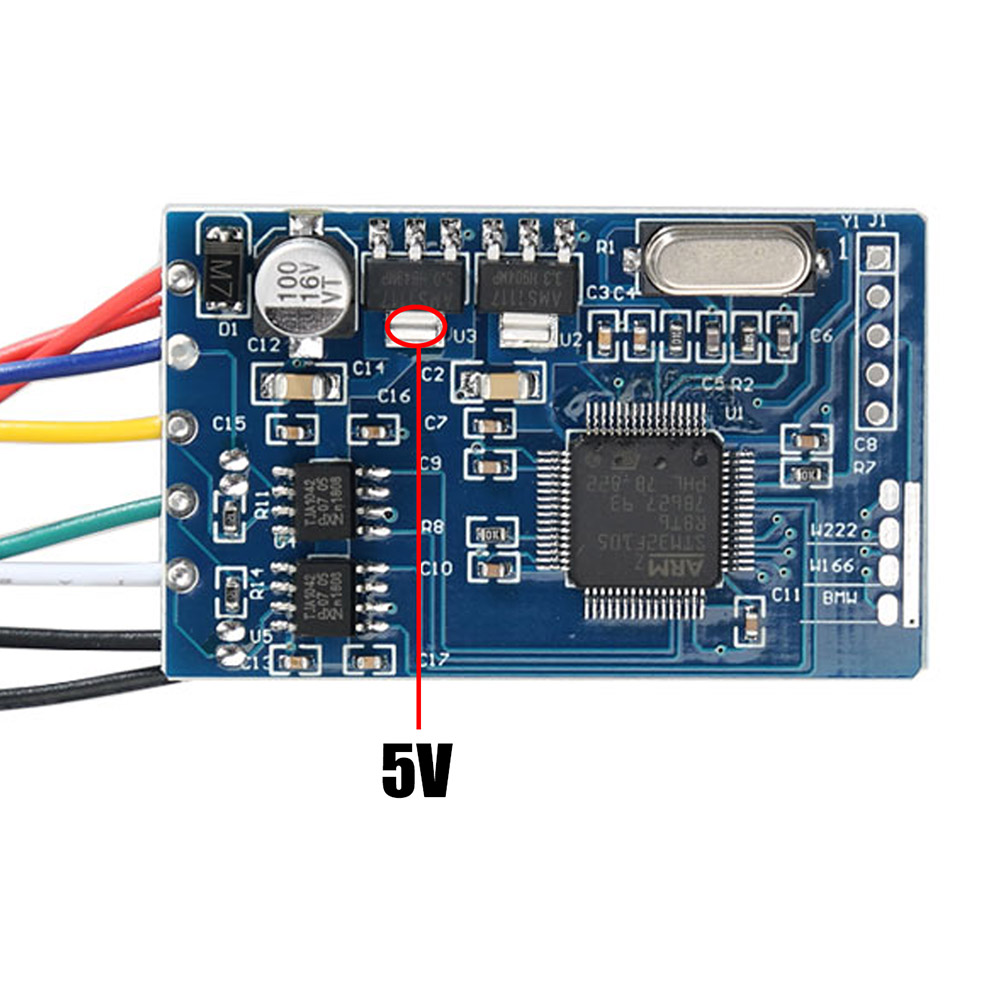

Here is the wiring diagram:

Black --------- GND Red --------- +12V White --------- +5V
Purple -------- L1(CAN_L1) Green --------- H1(CAN_H1)
Yellow --------- L2(CAN_L2) Blue --------- H2(CAN_H1)
NOTICE! Please connect the 2 BMWdots together (short circuit) BEFORE connection to the car!

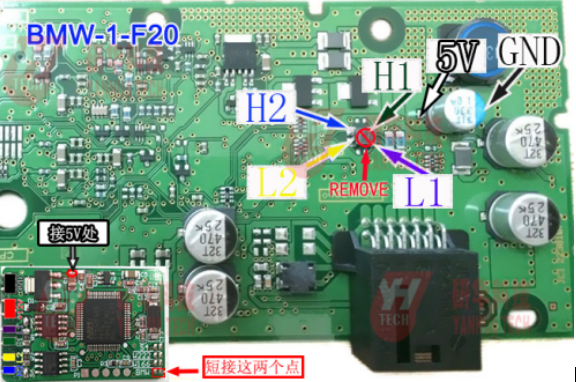

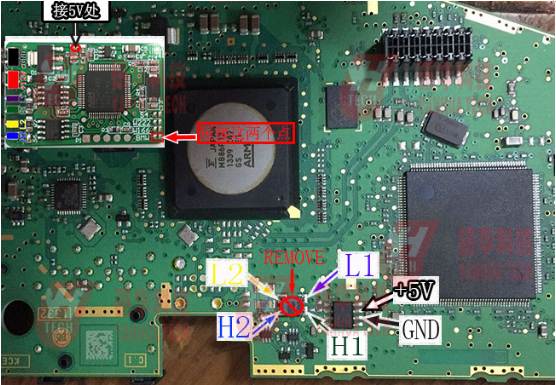

1. diagram for BMW 1 series F20 instrument:

CAN Filter 18 in 1 for Benz/BMW

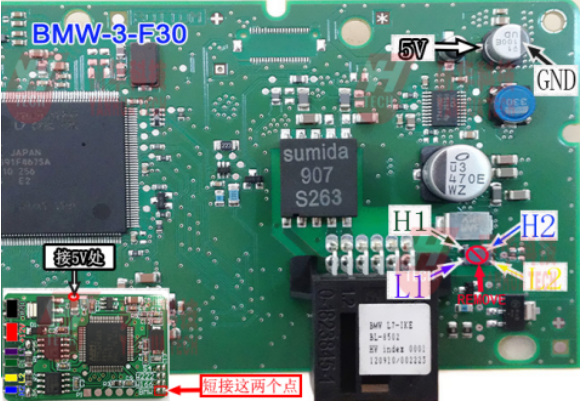

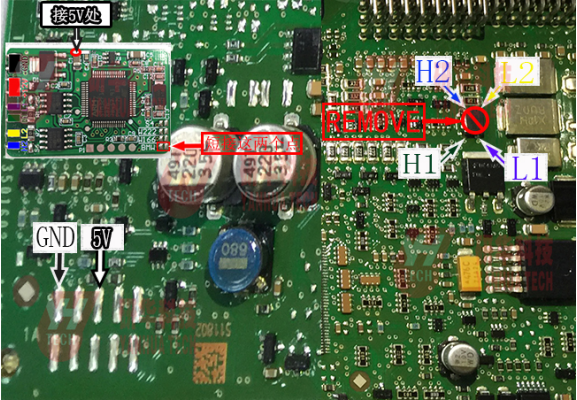

2. diagram for BMW 3 series F30 instrument:

3. diagram for BMW 3 GT series F30 instrument:

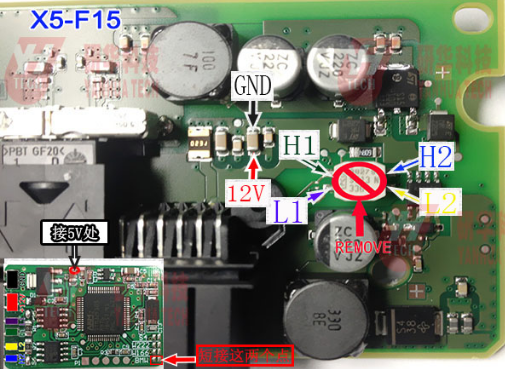

4. diagram for American Standard BMW X5 F15 instrument:

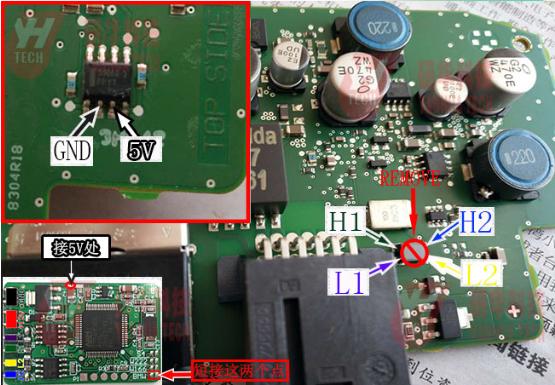

5. diagram for USA Strandard BMW X5 F15 instrument:

6. diagram for BMW FEM:

7. diagram for BMW CAS4(1L15Y/5M48H/1N35H)

8. diagram for BMW X3 F25 instrument:

Package List:

1pc x CAN Filter 18 in 1 for Benz/BMW Universal filter
