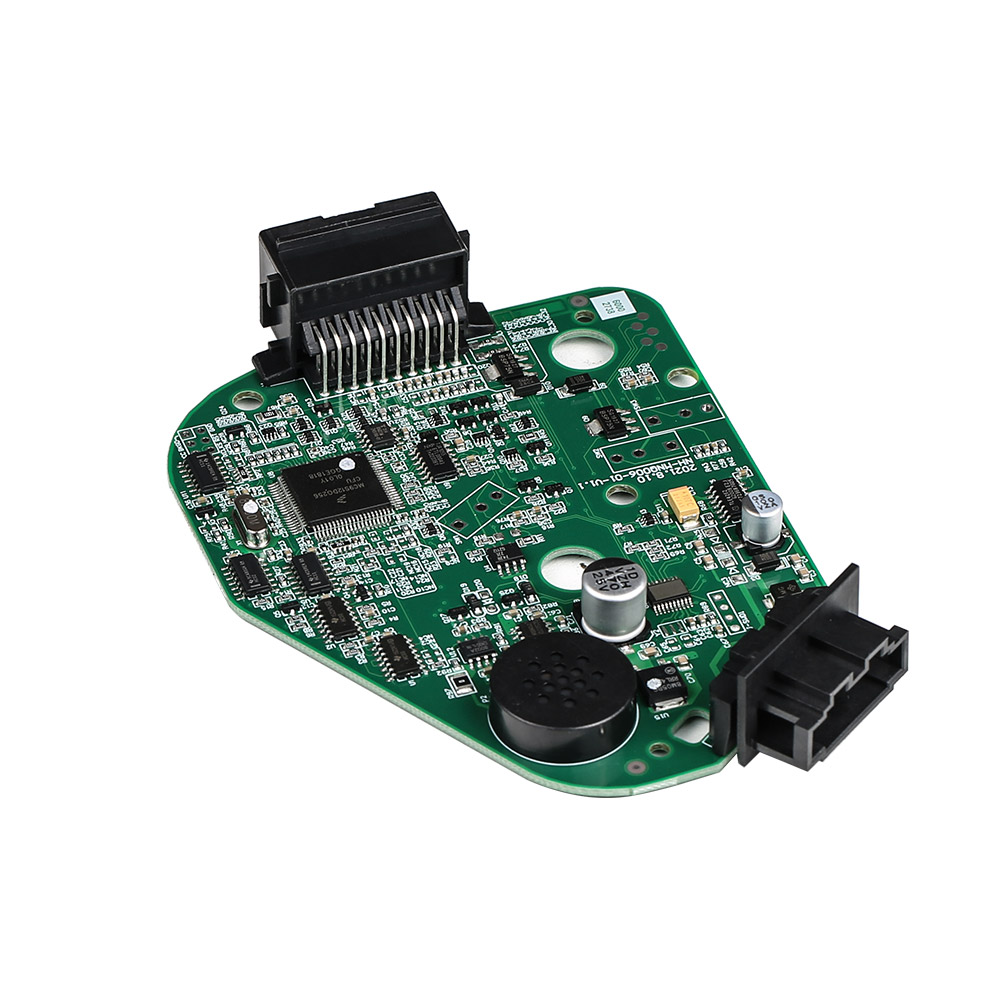

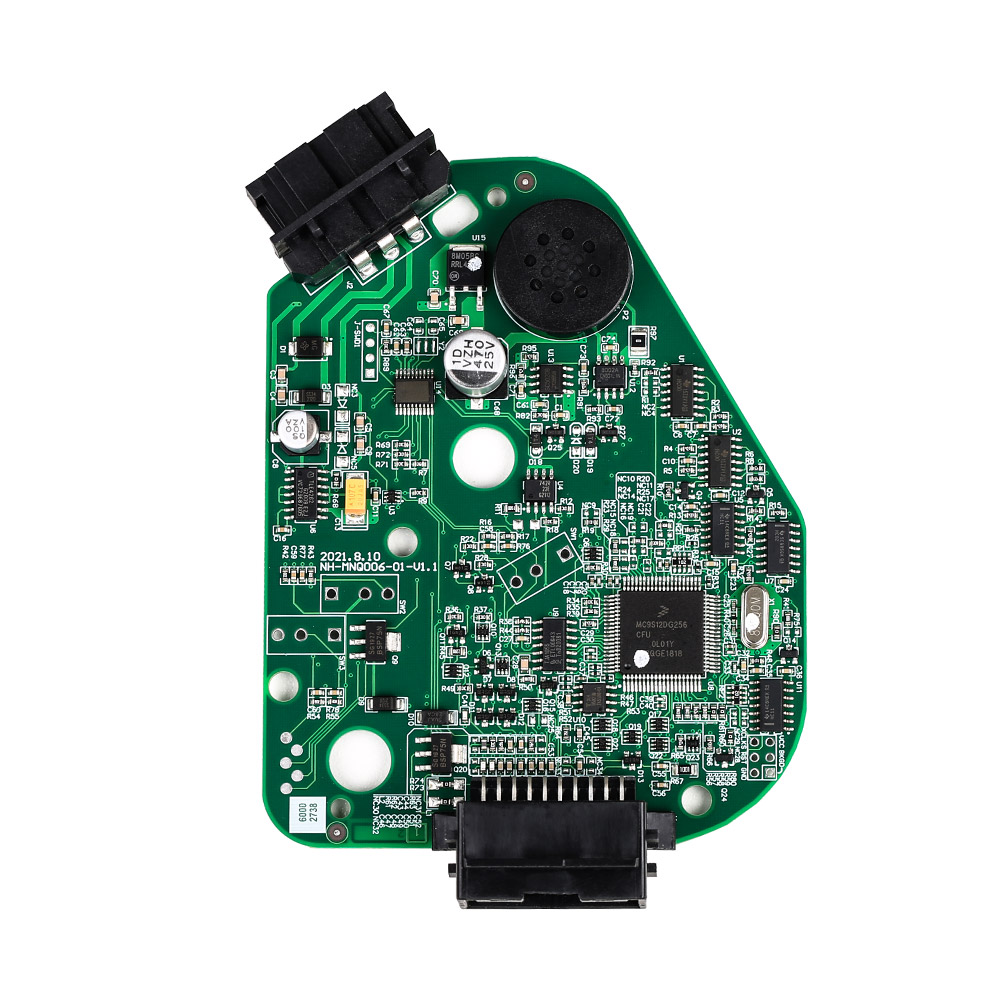

Модель модуля рулевой колонки Audi C6 Q7 A6 J518 ELV со специализированным программным кабелем VVDI

Name: Модель модуля рулевой колонки Audi C6 Q7 A6 J518 ELV со специализированным программным кабелем VVDI
SKU: 306
Price: 99.00 USD
Availability: InStock

8 415 ₽

Оптовая продажа 10+ шт. дополнительная скидка 5%

Модель замены неисправностей для модуля J518 ELV, используемого для устранения неполадок в рулевом замке Audi A6 Q7 Audi C6 шестого поколения.

Вес: 0.2kg (0.44lb)

Объем: 30*22*5cm

Категория: Кабель и разъем OBD2

купить сейчас

Email: qianfeiz@gmail.com

WhatsApp: 8613421344069

Описание
Original English Version

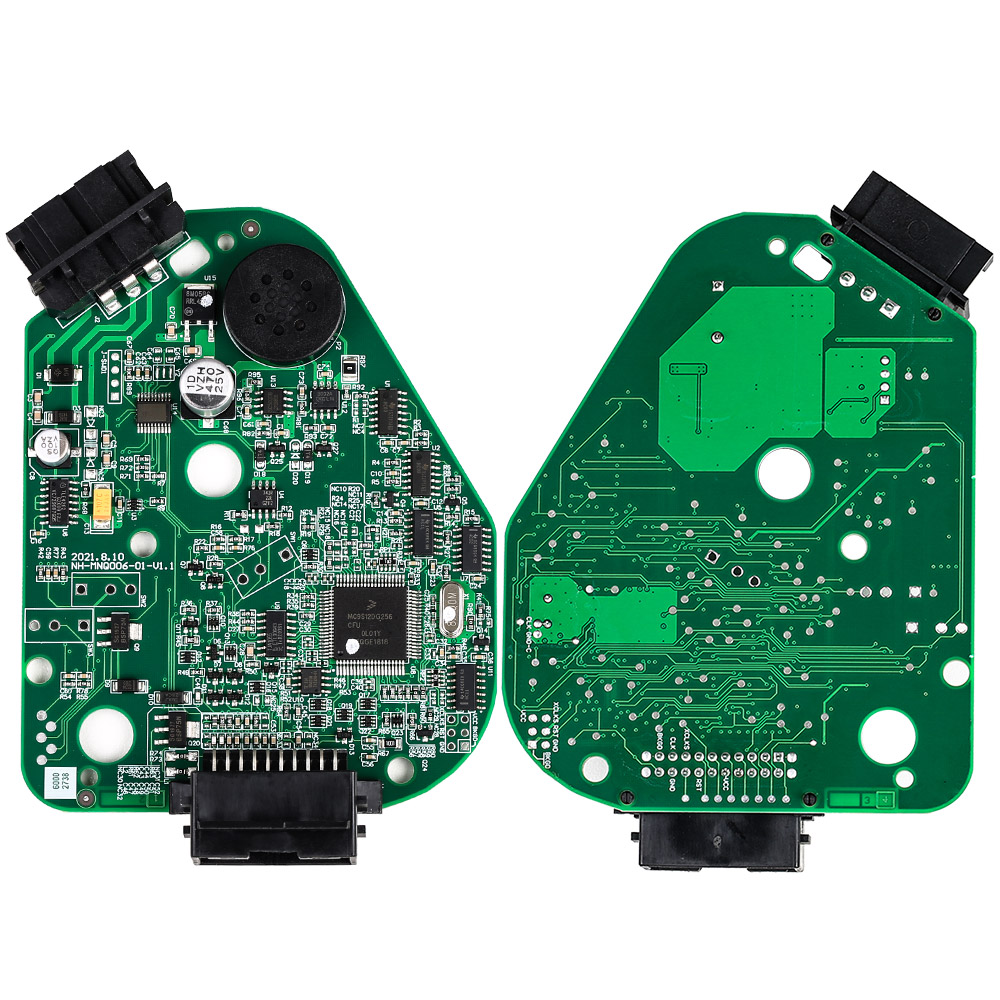

Модель модуля рулевой колонки Audi C6 Q7 A6 J518 ELV со специализированным программным кабелем VVDI

Универсальное решение, все три типа MCU могут быть заменены этим эмулятором.

(Прямая замена маски MCU: 1L59W, 3L40K, OL01Y);

2. Стабильная долговечность, отсутствие реле, микропереключателя, двигателя и других уязвимых элементов.

Легко заменить, записывая оригинальный модуль J518 непосредственно в таблицу дампа с помощью выделенной линии WVDI PROG без сварной проволоки.

Примечание:

Симулятор без блокировки или включения блокировки, если вам нужны те же функции, что и оригинальный модуль J518, купите замену J518

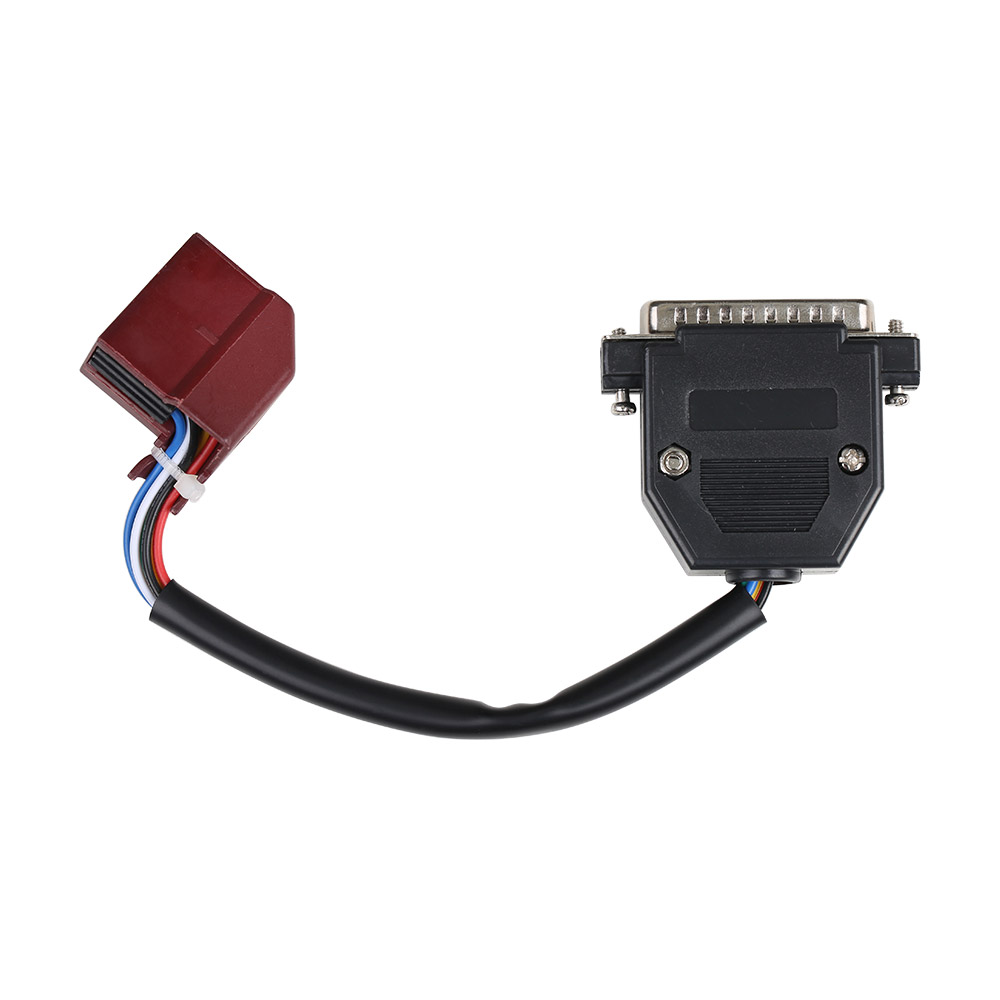

Специально запрограммированный кабельный разъем WDI PROG предназначен только для программирования эмуляционных плат, а не для оригинальной платы J518 PCB.

Поэтому, если у вас есть автомобиль, который должен заменить модуль J518 этим симулятором, вам нужно прочитать данные в MCU с помощью сварочной проволоки или другим способом, а затем записать данные в MCU симулятора с помощью этого специального кабельного разъема.

Описание операции:

J518 256128 Инструкции для моделирования панелей

Для чтения и программирования оригинального автомобиля проверьте программу VVDI.

Если ваш автомобиль имеет процессор 9S12DG 128, следующие действия.

Читайте данные EEPROM, внимание!Пожалуйста, сохраните данные на случай каких - либо неправильных действий.

Поместите данные EEPROM в папку « EPROM 2K - 4K» и дважды щелкните по приложению EEPROM Converter, чтобы увидеть, как оригинальный файл 2K преобразуется в 4K, и преобразование будет успешным.

3.После запуска системы, файл 4K, успешно запрограммирован

Примечание: Вы можете щелкнуть только дважды, не повторяйте.Если двойной щелчок не удался или не появляется файл 4K, программа запускается правой кнопкой мыши в режиме администратора.

Подключите вспышку и запишите в преобразованный файл EEPROM.Примечание: Симулятор - это 256 чип, тогда необходимо выбрать J518 (2010) (0L01Y).

Каждая панель содержит данные EP и FLSAH, поэтому обычно требуется только написать данные EP.Если нет, вы можете использовать данные FLASH в инструкции для записи данных EP автомобиля.

Если транспортное средство имеет процессор 9S12DG 256, следующие действия.

Читайте и сохраняйте исходные данные автомобиля и записывайте их непосредственно в симулятор.

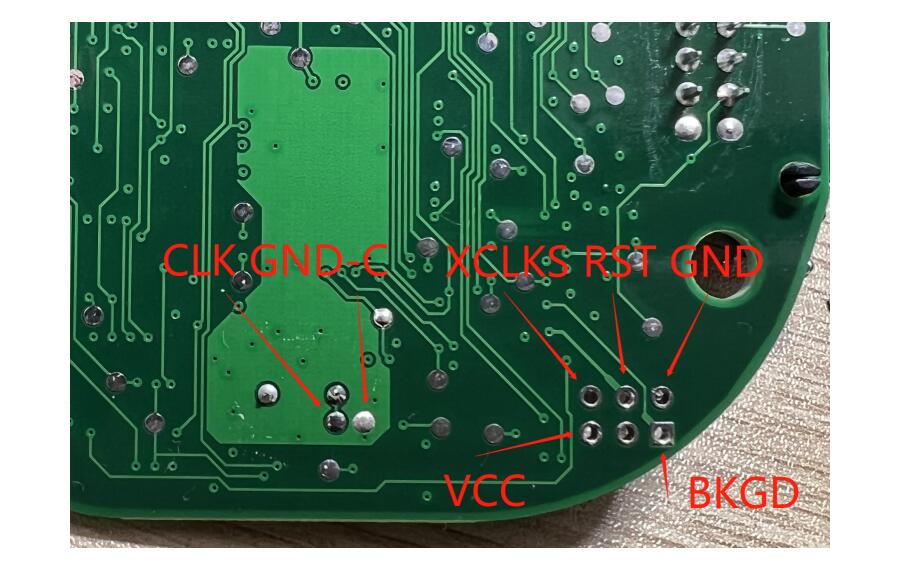

Линия сгорания VVDI: в ней: красный (толстый) = VCC черный (толстый) = GND желтый = RST фиолетовый = BKGD зеленый = XCLKS белый = CLK черный (тонкий) = GND - C

Без гудка.
Модуль рулевой колонки Audi C6 Q7 A6 J518 ELV

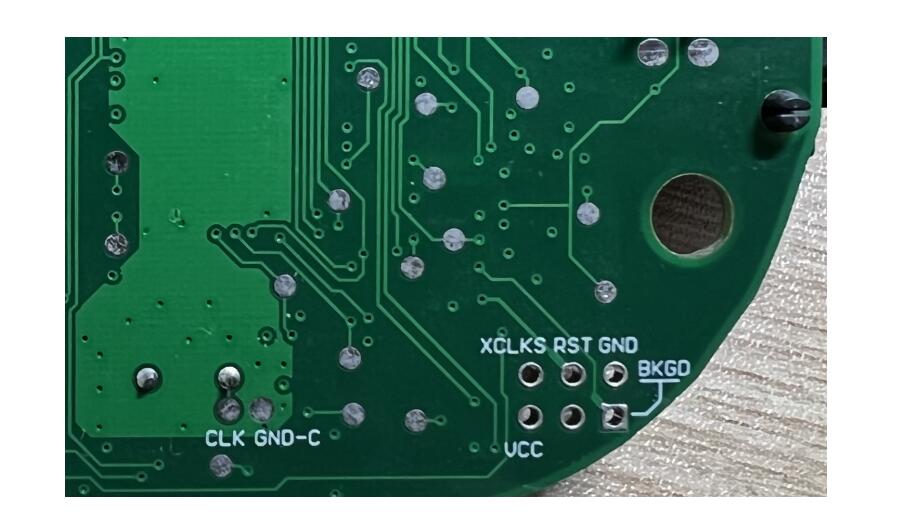

С гудком: по шелковой проводке в монтажной плате, то же самое, что и без гудка
Модуль рулевой колонки Audi C6 Q7 A6 J518 ELV

Купите нашу специальную линию сгорания с динамиком, чтобы избежать сварки линии сгорания, соединив 20 - контактный порт напрямую.
Получатель:
Симулятор сгорел после испытаний, желательно в автомобиле.
При тестировании платформы необходимо проверить соединение порта 20Pin. Некоторые из пучков проводов платформы имеют производственные проблемы и совместимы с нашим записывающим интерфейсом, что может привести к повреждению чипа.

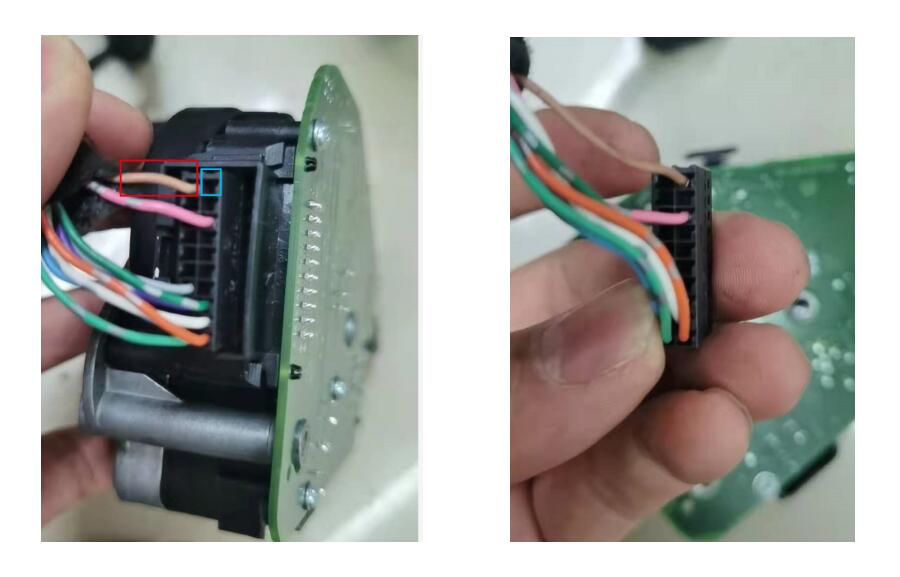

Неправильный провод: 10 (красный) должен быть восстановлен после 20 (синий) или, как показано на рисунке.
Модуль рулевой колонки Audi C6 Q7 A6 J518 ELV

Пакет включает:

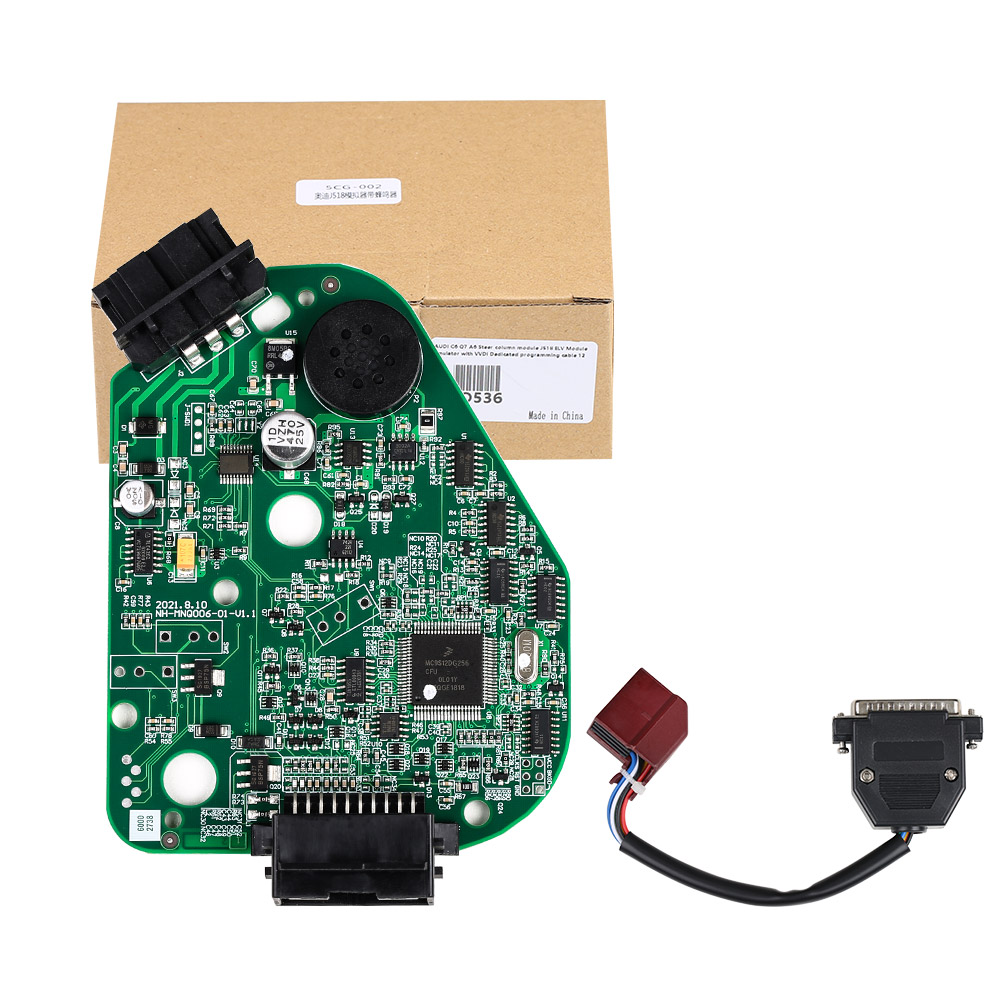

1 Audi C6 Q7 A6 Модуль рулевой колонки J518 ELV Модуль эмулятор со специальным программным кабелем VVDI

AUDI C6 Q7 A6 Steer Column Module J518 ELV Module Emulator with VVDI Dedicated Programming Cable

1. Universal solution, three types MCU all can replaced by this emulator.

(replace MCU Mask: 1L59W, 3L40K, OL01Y directly);

2. Stable and durable, No Vulnerable components such as relays, microswitch and motors on it.

3. Easy for replacing, write in the dump form original J518 Module with the WVDI PROG dedicated line directly, No need solder wire.

Note:

The emulator without lock or on lock function, if need the same function as the original J518 Module, please buy the J518 Replacement

The WDI PROG dedicated programming cable connector here is only for programming the emulator board, not for original J518 PCB board.

so if you have a car which need replace the J518 module with this emulator, you need read out the data in the MCU by soldering wire or other methods, then write the data into the emulator MCU via this Dedicated cable connector.

Operating Instructions：

J518 256,128 simulate board instruction

As for reading and programming the original car,pls check the VVDI prog.

If your car is 9S12DG 128 CPU, the operation steps are as follows.

1. Read out the EEPROM data, atttention! Pls save the data, in case of any wrong operation.

2. Put the EEPROM data into the folder"EPROM 2K-4K", then double-click the EEPROM Converter application, and see that the original 2K file becomes 4K, the conversion is successful.

3. After runing the sytem, the file to be 4K, then the programming succeed

Note: You can only double click one time, do not repeat. If the double-click run is unsuccessful, or no 4K file appears, then right-key to run the program in administrator mode.

Connect flashing wire and write the converted EEPROM file. Attention: simulator is a 256 chip then choose J518 (2010) (0L01Y) required.

Each board is with ep data and FLSAH data, so usually you just need to write EP data.If not, you can write the EP data from your car with the FLASH data in the instruction.

If car is 9S12DG 256 CPU, the operation steps are as follows.

1. Read out and save the original car data, and write it directly to the simulator.

VVDI burning line: where: red (thick) =VCC black (thick) =GND yellow =RST purple =BKGD green =XCLKS White =CLK black (fine) =GND-C

without horn
AUDI C6 Q7 A6 Steer Column Module J518 ELV Module Emulator

With horn: wiring according to the silk print in the board ,same as board wihtout horn
AUDI C6 Q7 A6 Steer Column Module J518 ELV Module Emulator

Buy our special burning line, with speakers you can avoid welding burning, directly connect the 20pin port.
Attention:
The simulator is burned after the test, preferably on the car.
In the platform test, it is necessary to check the wiring of 20Pin port. Some of the platform wiring harness have production problems and are compatible with our burning interface, which may lead to chip damage.
Error wiring: 10 (red) should recover after 20 (blue) or as shown in the figure.

Package includes:

1pc x AUDI C6 Q7 A6 Steer column module J518 ELV Module Emulator with VVDI Dedicated programming cable
