Руководство по подключению Topdon RLink J2534 и GM Techline Connect SPS2

Сегодня мы объясним, как установить драйвер GM и подключить Topdon RLink X7, Rlink Lite и RLink J2534 к программному обеспечению GM Techline Connect.

Что такое GM Techline Connect?

GM Techline Connect — это официальное диагностическое и программирующее программное обеспечение General Motors. Оно может перепрошивать модули, выполнять обновления и настраивать системы автомобиля.

Как подключиться?

1. Требования

• Topdon RLink Lite, Rlink X7 или RLink J2534
• ПК с Windows (Win10 и Win11 с правами администратора)
• Программное обеспечение RLink Suite (для управления устройством)
• GM Techline Connect (требуется подписка)
• Последние драйверы (специфичные драйверы J2534 для GM)

2. Руководство по подключению

Шаг 1: Установите и обновите RLink Suite

Шаг 2: Установите драйвер J2534

Шаг 3: Запустите GM Techline Connect

Шаг 4: Проверьте наличие обновлений ПО

Шаг 5: Подключите RLink и Techline Connect

Шаг 6: Проверьте подключение для программирования

Подробно…

Шаг 1: Установите и обновите RLink Suite

Посетите официальный сайт Topdon, чтобы скачать и установить последнюю версию RLink Suite.

Подключите устройство RLink к диагностическому разъему OBD-II автомобиля и к ПК через USB-кабель.

Откройте RLink Suite.

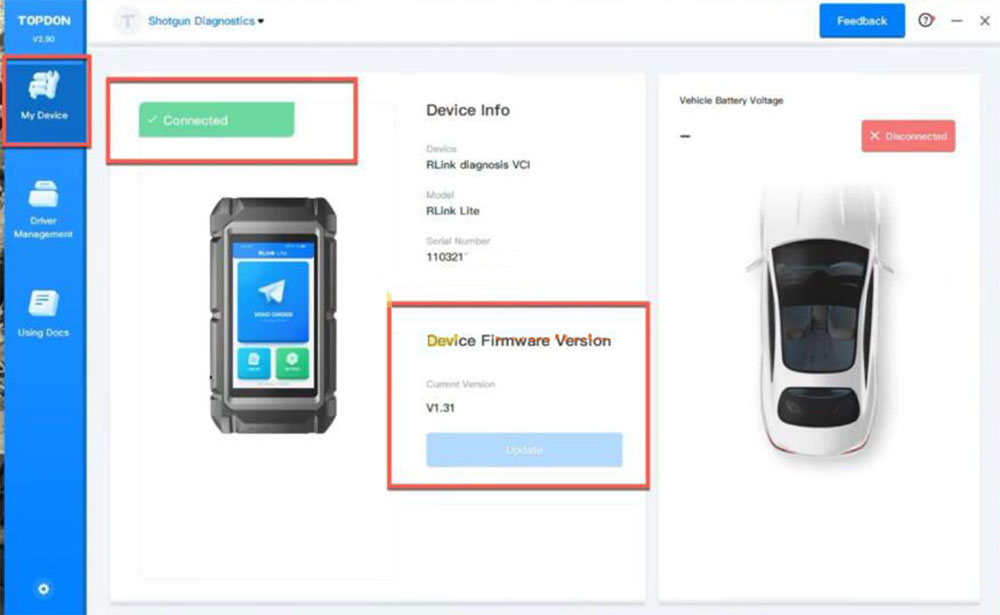

Выберите «Мое устройство» (вверху слева) – Проверьте версию прошивки.

При необходимости обновите прошивку.

Шаг 2: Установите драйвер J2534

1. Выберите «Управление драйверами» (центральная вкладка).

2. Удалите ненужные драйверы (например, для Chrysler).

Примечание: Одна система принимает только 1 программный драйвер.

3. Установите специфичный драйвер J2534 для GM:

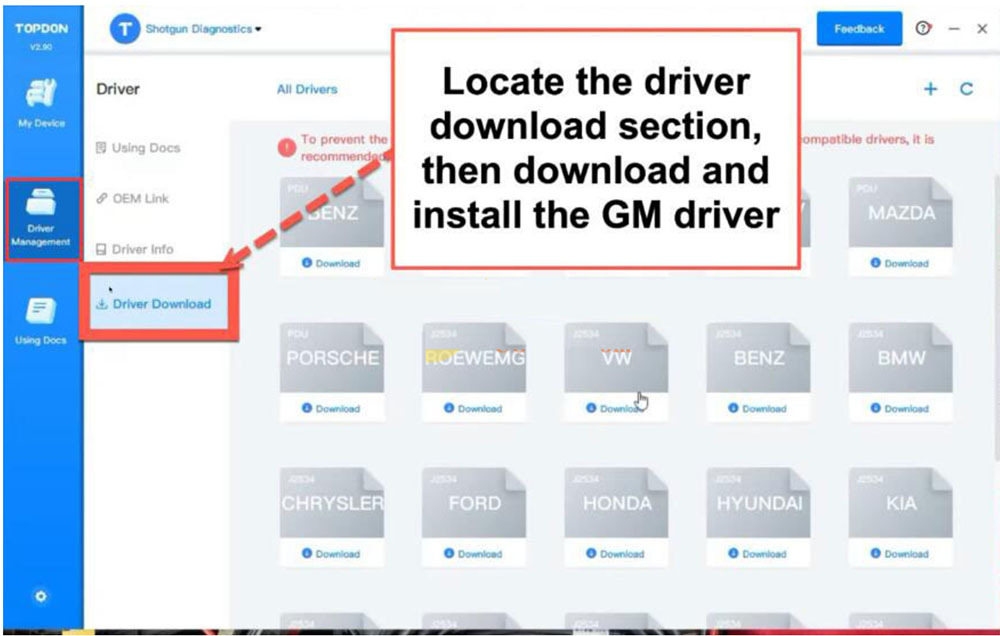

Перейдите на вкладку «Загрузка драйверов» (нижняя вкладка).

Выберите и установите драйвер GM.

Проверьте установку в разделе «Информация о драйвере».

Проверьте в Rlink Suite, что установлены ТОЛЬКО драйверы GM.

Шаг 3: Запустите GM Techline Connect

1. Щелкните правой кнопкой мыши на значке браузера и запустите браузер от имени администратора. Это гарантирует, что ПО GM сможет выполнить необходимые обновления.

2. Войдите на Сервисный Информационный Сайт GM.

3. Приобретите лицензию Techline Connect (если она еще не доступна).

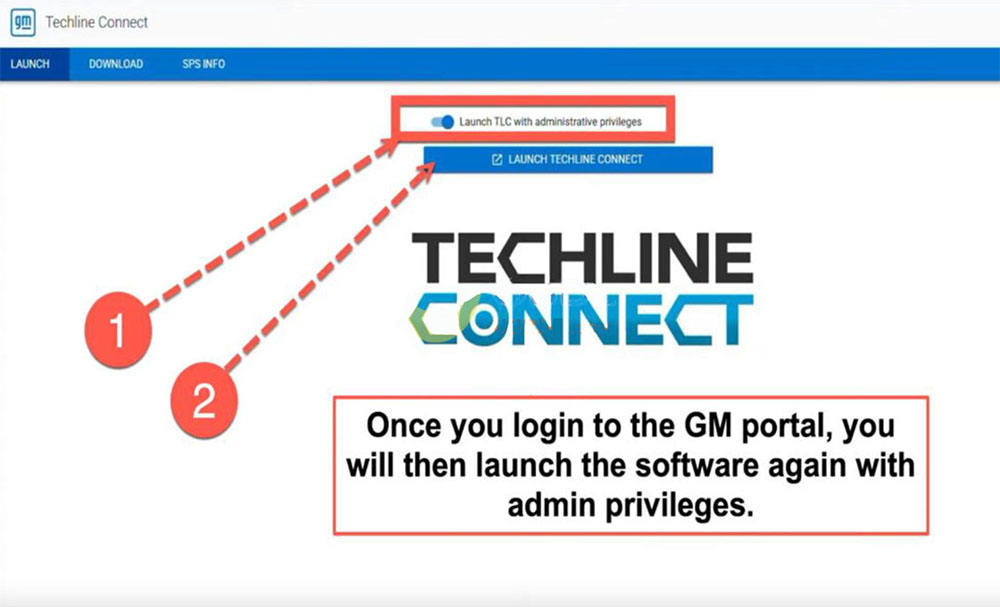

4. Щелкните правой кнопкой мыши на Techline Connect (TLC) и запустите от имени Администратора.

После входа на портал GM вам, возможно, потребуется снова перезапустить программное обеспечение с правами администратора.

Шаг 4: Проверьте наличие обновлений ПО

TLC автоматически проверит наличие обновлений после входа в систему.

Убедитесь, что SPS2 (Service Programming System 2, Система сервисного программирования 2) полностью обновлена.

После завершения обновлений вы должны увидеть главный экран TLC.

Шаг 5: Подключите RLink и Techline Connect

Пока что закройте окна выбора автомобиля.

Нажмите на опции ниже, чтобы настроить подключение автоматически:

1). Автоопределение инструмента (Auto Detect Tool)

2). Автоопределение VIN (Auto Detect VIN)

Выберите адаптер J2534

• Если автоопределение не сработает, пожалуйста, вручную найдите RLink.
• В режиме «Перепрограммирование» (Reprogram) выберите J2534.

Выберите «RLink» из списка устройств -> Нажмите «Отправить» (Submit).

Подтвердите подключение – должно появиться окно, показывающее доступные устройства.

Выберите RLink -> Нажмите «Продолжить» (Continue).

Шаг 6: Проверьте подключение для программирования

Если подключение успешно, мы вернемся на этот экран, и в правом верхнем углу должно отображаться:

«Диагностический инструмент готов – J2534» («Diagnostic Tool Ready – J2534»)

Автоопределение VIN (при необходимости) или приступайте к программированию модуля.
