Выполните процедуру устранения утери всех ключей на Toyota Sienna с помощью Autel IM608

В этом руководстве показано, как выполнить процедуру восстановления работоспособности при утере всех ключей на автомобиле Toyota Sienna 2021–2024 годов с новой системой безопасности типа 8A-BA.

Используя Autel IM608 и 30-контактный кабель, мы обойдем требование заводского PIN-кода и запрограммируем новый ключ, в том числе устраним распространенную проблему неработающего пульта дистанционного управления после программирования.

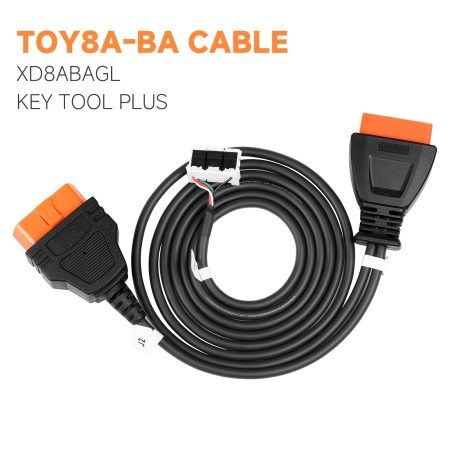

Здесь мы используем кабель Xhorse XD8ABAGL Toyota 30 pin.

ПРИМЕЧАНИЕ: функция Toyota all key lost была удалена в регионе США. Но она по-прежнему работает для других регионов.

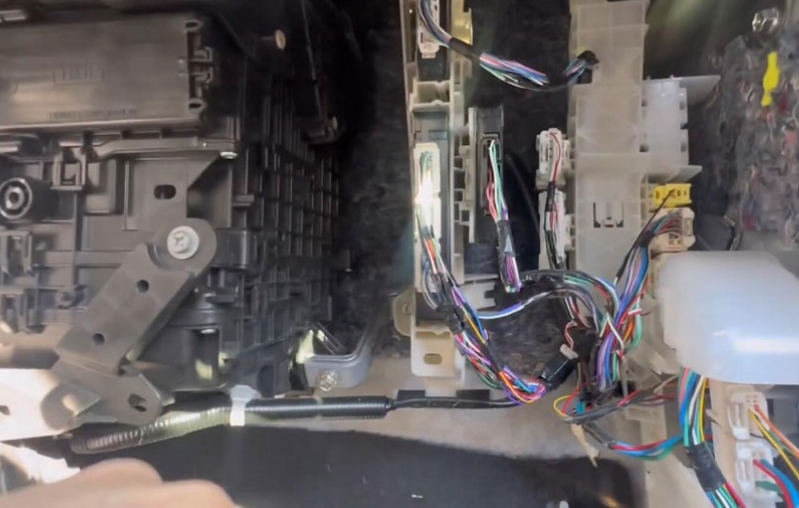

1. Доступ к блоку смарт-ключа

Расположение: за перчаточным ящиком (со стороны пассажира).

Шаги:

(1) Снимите отделку перчаточного ящика (три 10-миллиметровых болта + зажимы).

(2) Открутите и опустите узел перчаточного ящика.

(3) Найдите блок управления смарт-ключом (черный ящик со жгутом проводов).

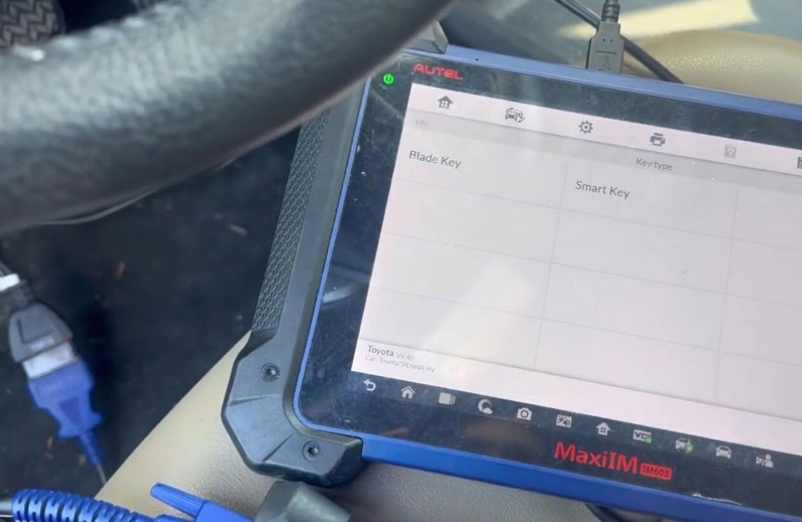

2. Подключите Autel IM608

Обход OBD и использование прямой проводки:

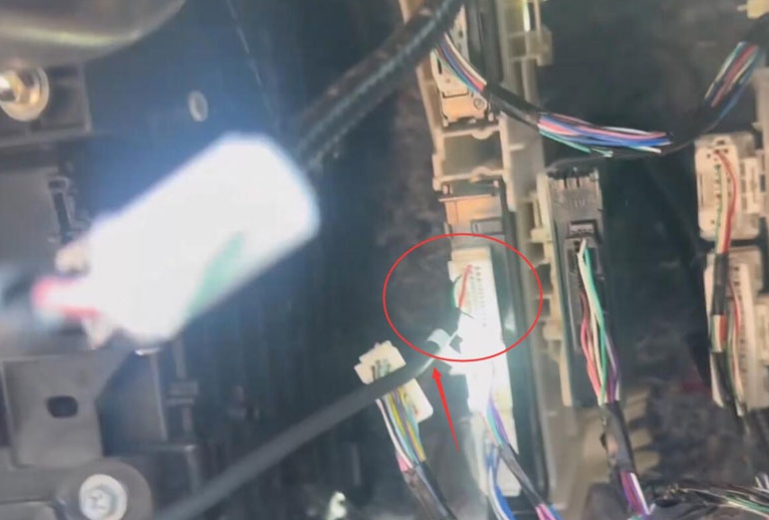

Отсоедините заводской жгут проводов от блока Smart Key.

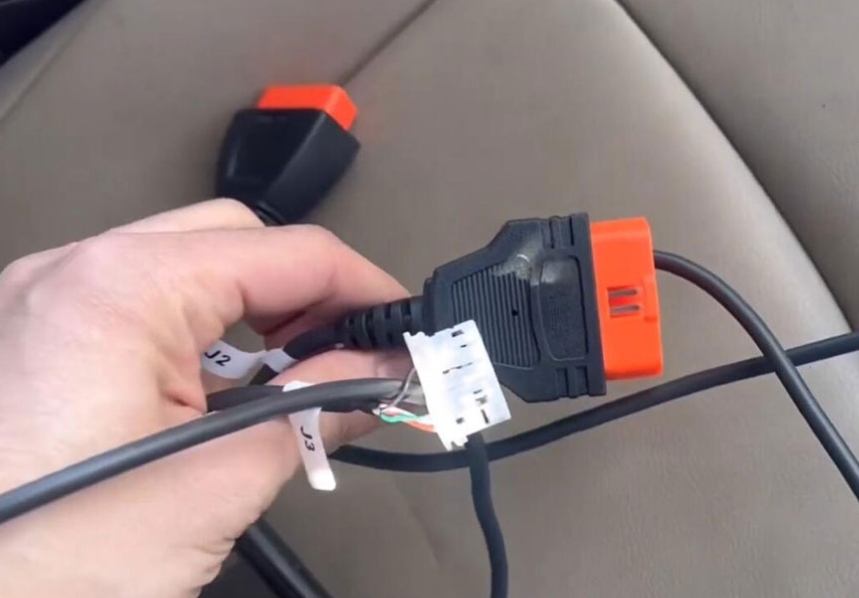

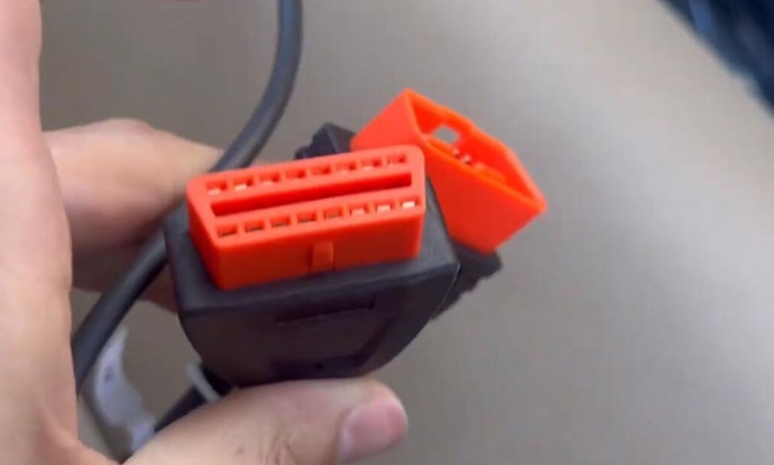

Подключите 30-контактный кабель Xhorse Toyota (совместимый с Autel):

Конец J3 → блок Smart Key (CAN Low, CAN High, 12 В, заземление).

Другой конец → интерфейс Autel IM608.

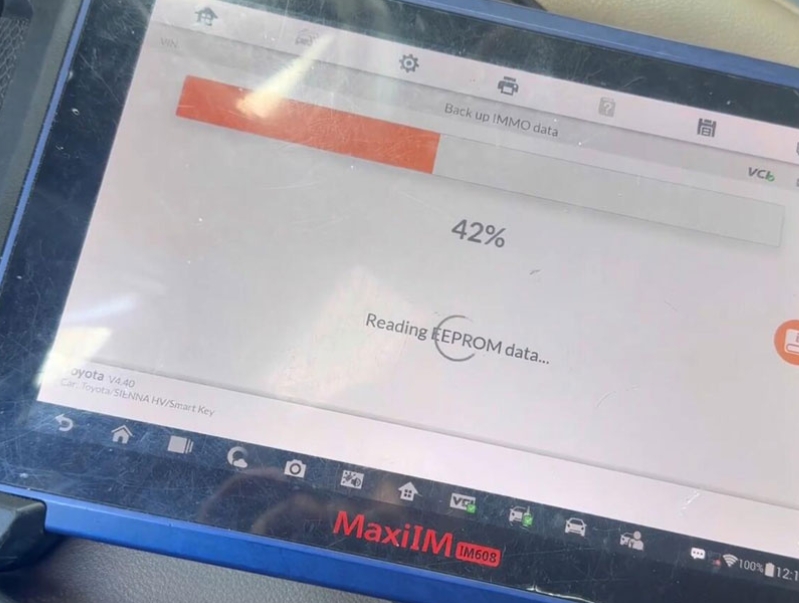

3. Резервное копирование данных иммобилайзера

(1) В Autel IM608:

Выберите Toyota > Sienna > Smart Key Control Unit.

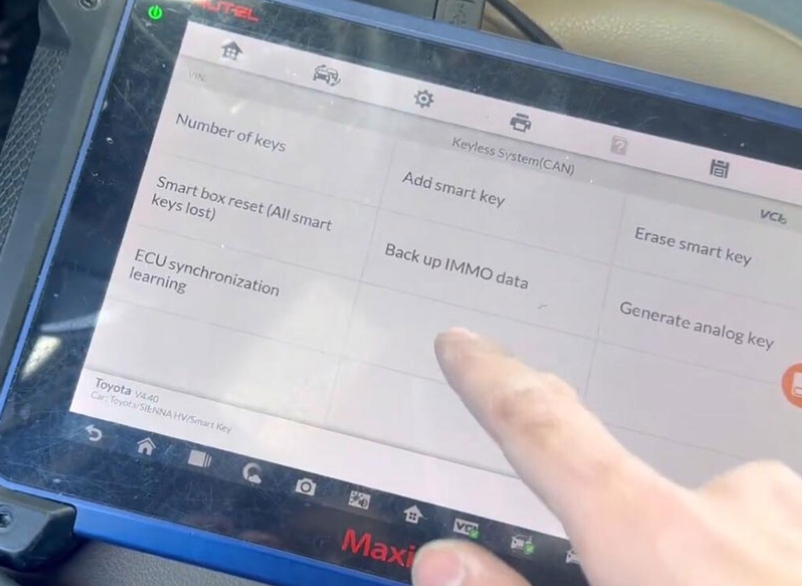

Выберите «Keyless System (CAN)»

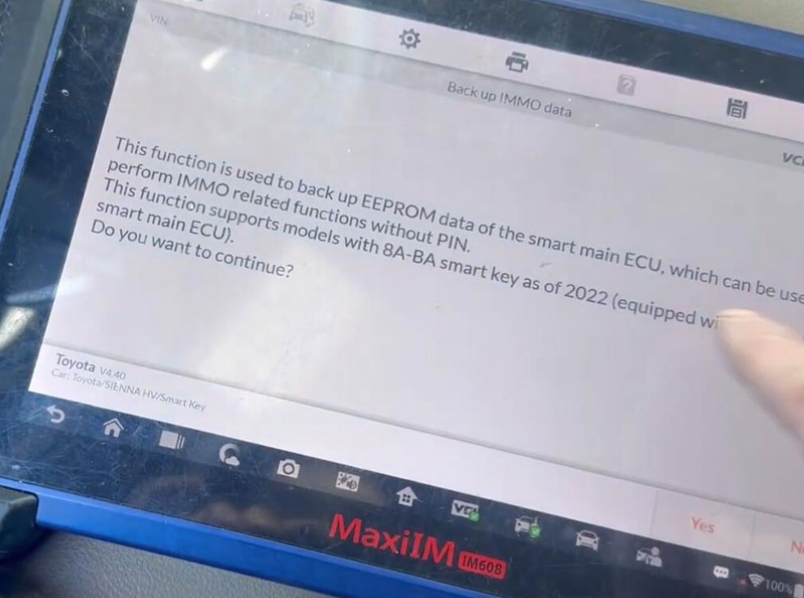

Выберите «Backup EEPROM Data».

(2) Сохраните файл резервной копии (это важно для обхода PIN-кода в дальнейшем).

4. Сгенерируйте ключ симулятора

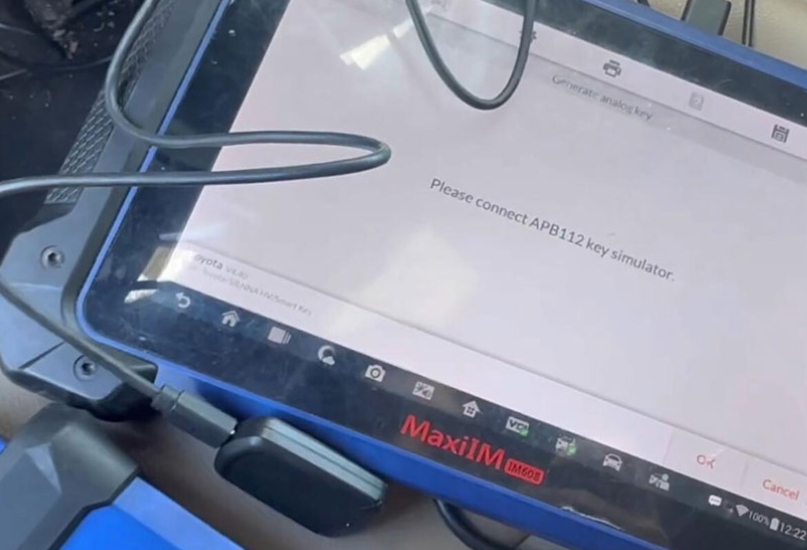

(1) Подключите эмулятор APB112 к Autel.

(2) Выберите «Сгенерировать аналоговый ключ» и загрузите файл резервной копии.

(3) Эмулятор создаст ключ эмулятора для начала процесса программирования.

5. Запрограммируйте новый ключ

(1)Подключите заводской жгут проводов к блоку Smart Key.

(2)В Autel:

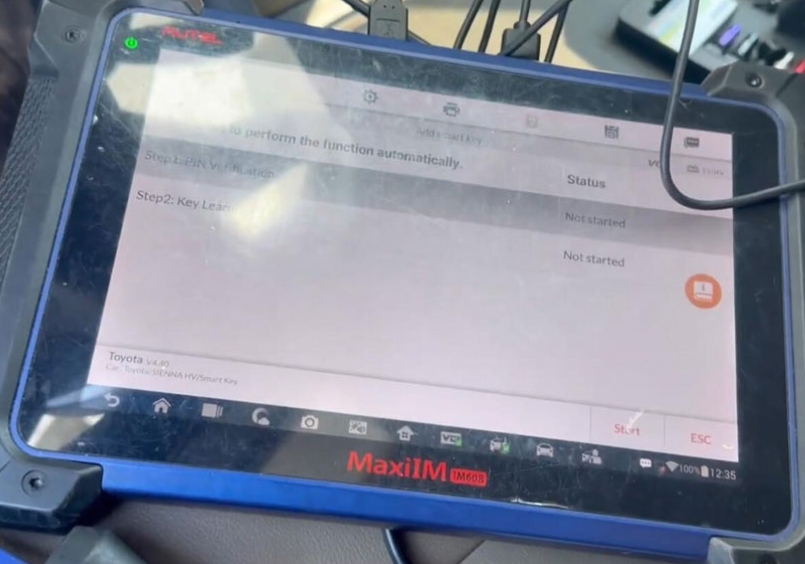

Перейдите в «Добавить ключ» и используйте сохраненный файл EEPROM.

Включите зажигание с помощью эмуляторного ключа.

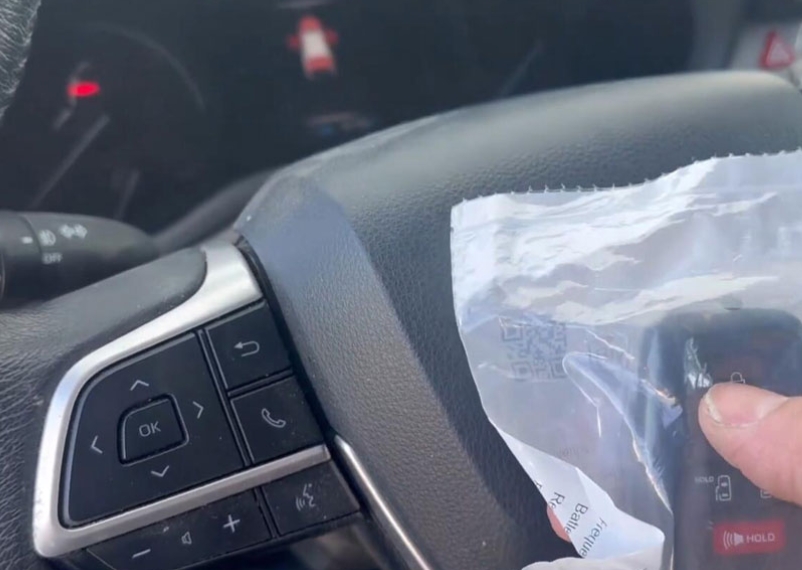

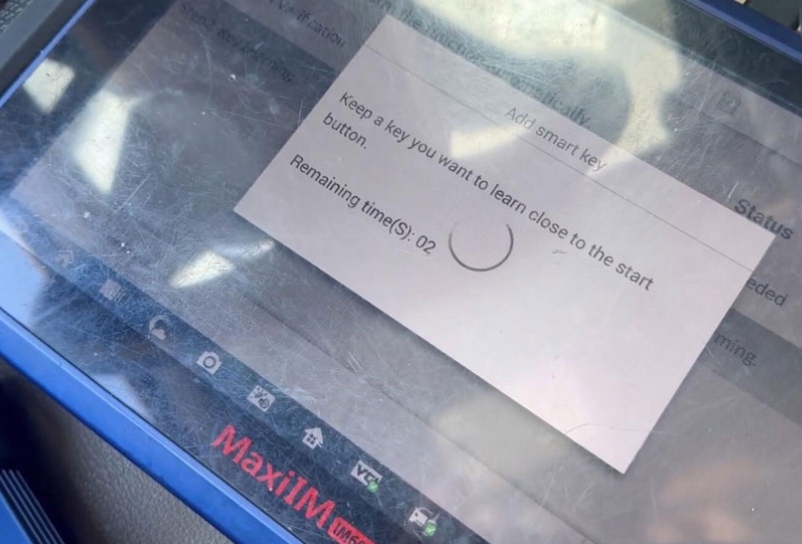

Поднесите новый физический ключ к кнопке зажигания.

(3)Проблема: автомобиль может завестись, но пульт дистанционного управления пока не работает.

6. Исправьте пульт дистанционного управления (рукопожатие блокировки рулевого управления)

Почему это происходит: Новые Sienna требуют безопасного рукопожатия между модулем блокировки рулевого управления и ЭБУ.

Решение:

(1) В Autel:

Перейдите в Диагностика > Toyota > Автоматический выбор - Расшифровка VIN > Радарный круиз-контроль.

Перейдите в:

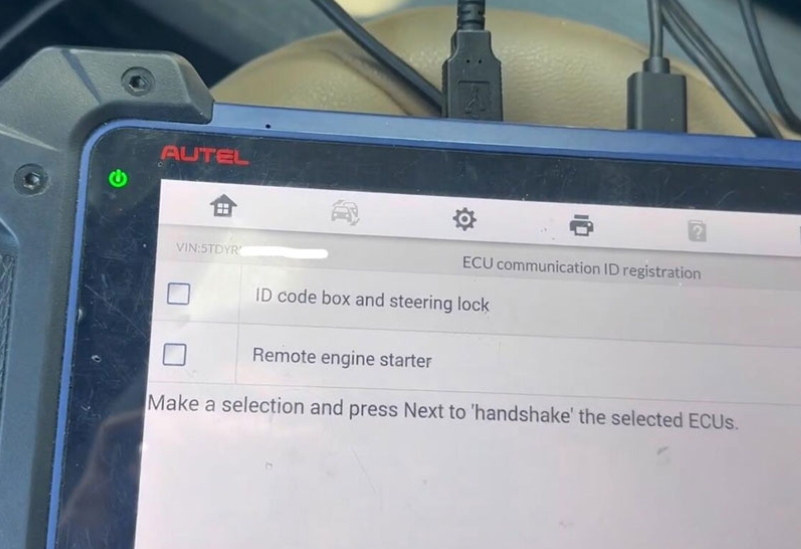

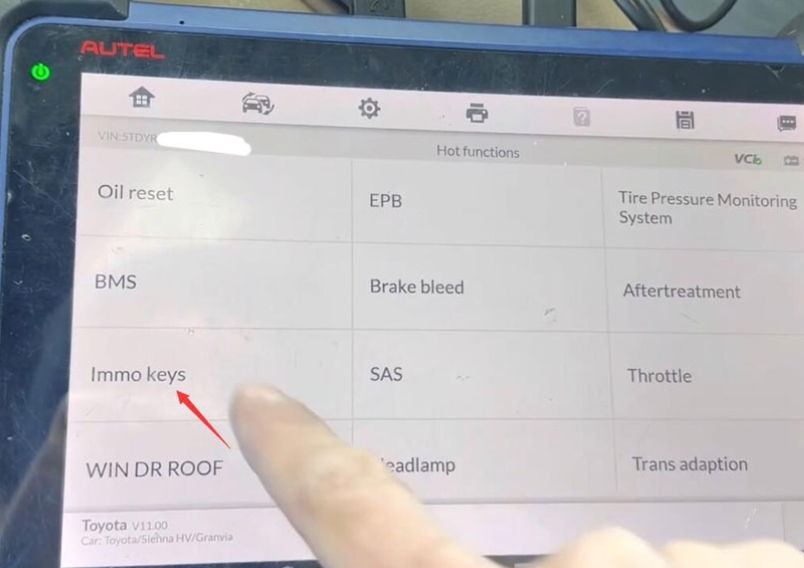

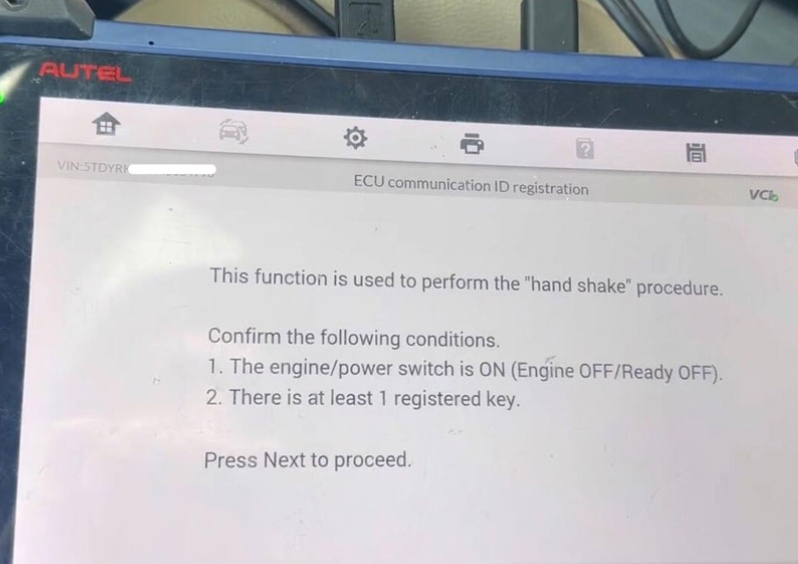

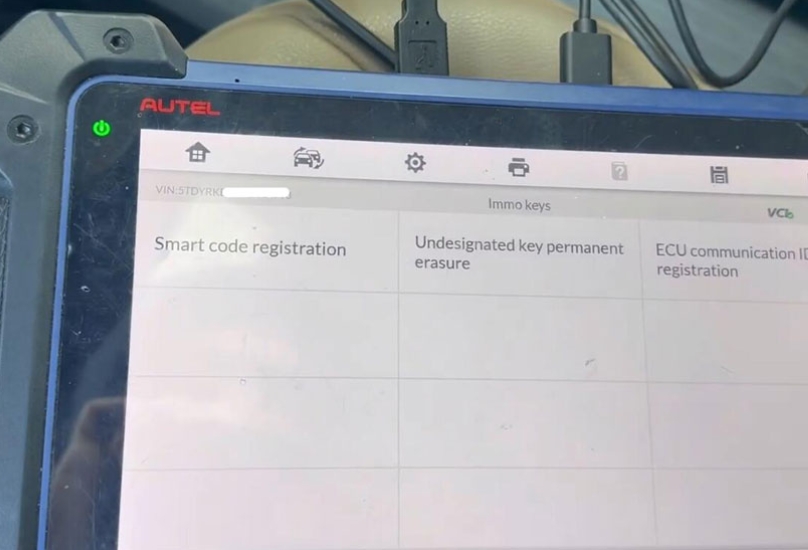

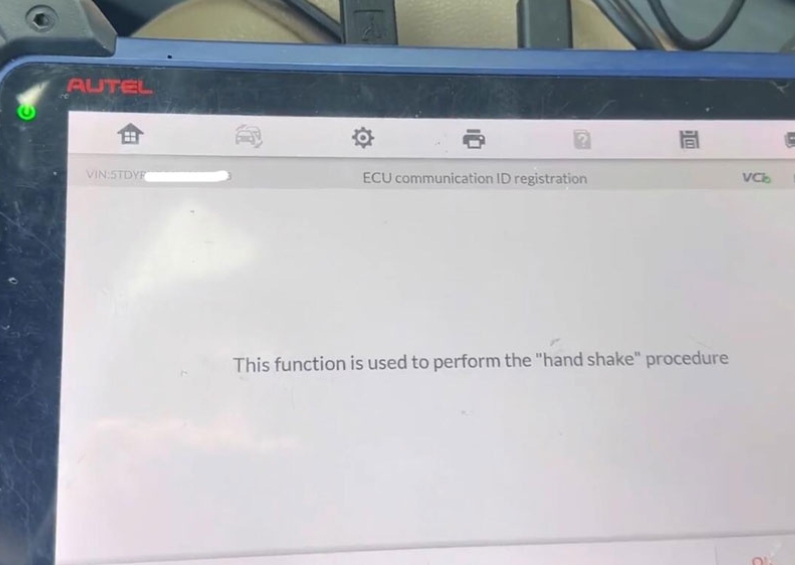

Горячие функции > Иммобилайзер и ключи > Смарт-ключ > «Регистрация идентификатора связи ЭБУ».

(2) Выполните блокировку рулевого управления/рукопожатие ЭБУ.

(3) Выключите/включите зажигание и проверьте пульт дистанционного управления.
