Обе серии Launch X431 IMMO ( IMMO Plus / IMMO Elite / IMMO PAD / IMMO Pro) и планшеты серии X431 PAD (PAD V, PAD VII, PAD9 LINK) поддерживают добавление ключей для BMW G-серии с архитектурой BDC2. Для работы с инструментом X431 требуются X431 X-Prog3 и MCU3 Adapter. Здесь мы рассмотрим процесс на примере X431 IMMO PRO для демонстрации руководства по эксплуатации на автомобиле BMW G-серии 2019 года.
Требования:
Примечание:
Добавление ключа BDC2 — сложный процесс.
Строго следуйте инструкциям ниже для успешного выполнения операции.
Основные шаги:
Шаг 1: Считать информацию об ЭБУ
Шаг 2: Обнаружить версию
Шаг 3: Резервное копирование кодов
Шаг 4: Предварительная обработка
Шаг 5: Сгенерировать дилерский ключ
Подробно…
Шаг 1: Считать информацию об ЭБУ
Перейдите в ПО BMW/Mini IMMO (например, BMW V10.40)
Подключите планшет Launch X431 IMMO к автомобилю с помощью X431 X-Prog3

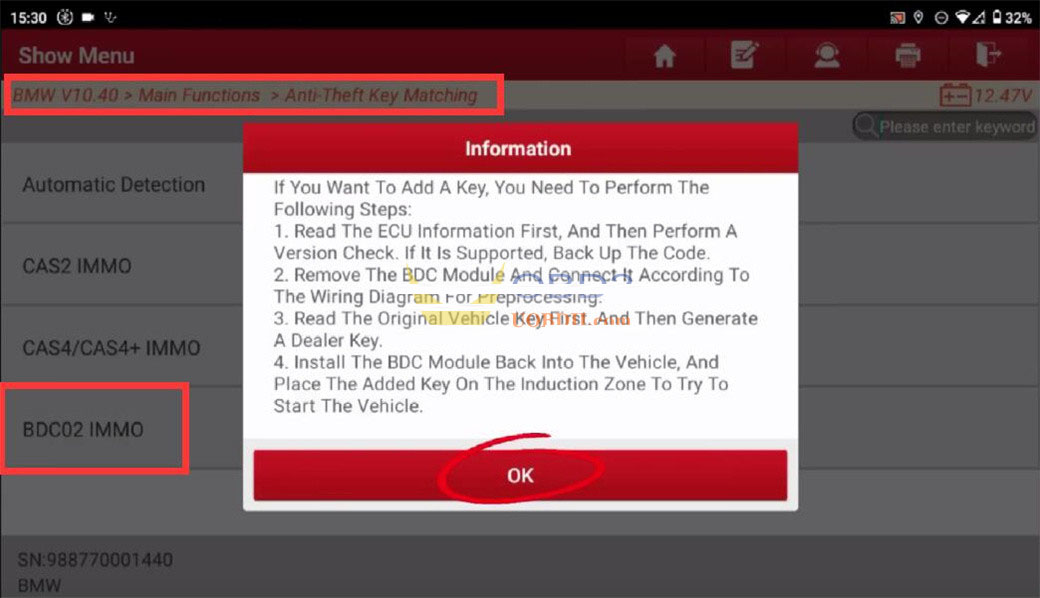

Выберите Противоугонное сопряжение ключей -> Система IMMO BDC02
Прочтите инструкцию на экране

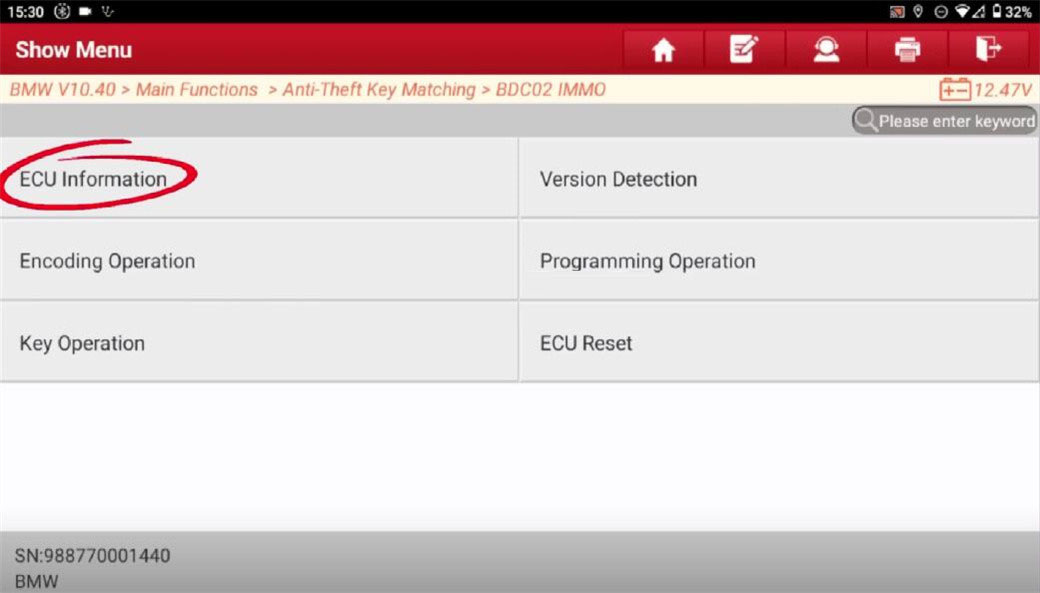

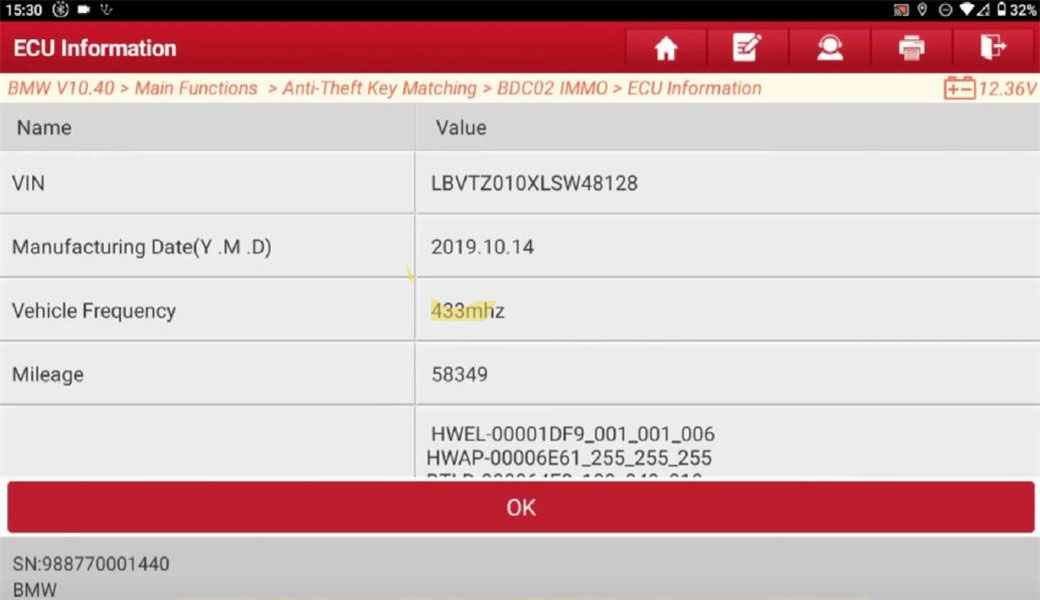

Выберите «Информация об ЭБУ», чтобы считать информацию и подтвердить ее правильность
Шаг 2: Обнаружить версию

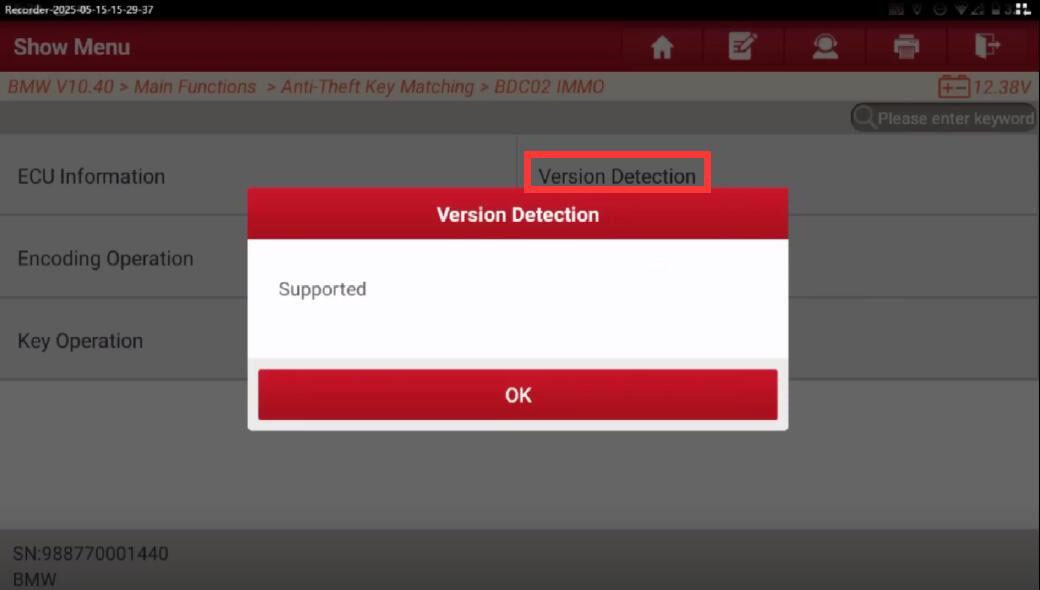

Выберите «Обнаружение версии» для определения версии ПО.
Если версия поддерживается, переходите к резервному копированию данных кодирования.
Если не поддерживается, завершите операцию.
Шаг 3: Резервное копирование кодов
Выберите Операции кодирования -> Резервное копирование кодов
Введите имя файла для сохранения данных кодирования
Данные кодирования успешно сохранены
Шаг 4: Предварительная обработка

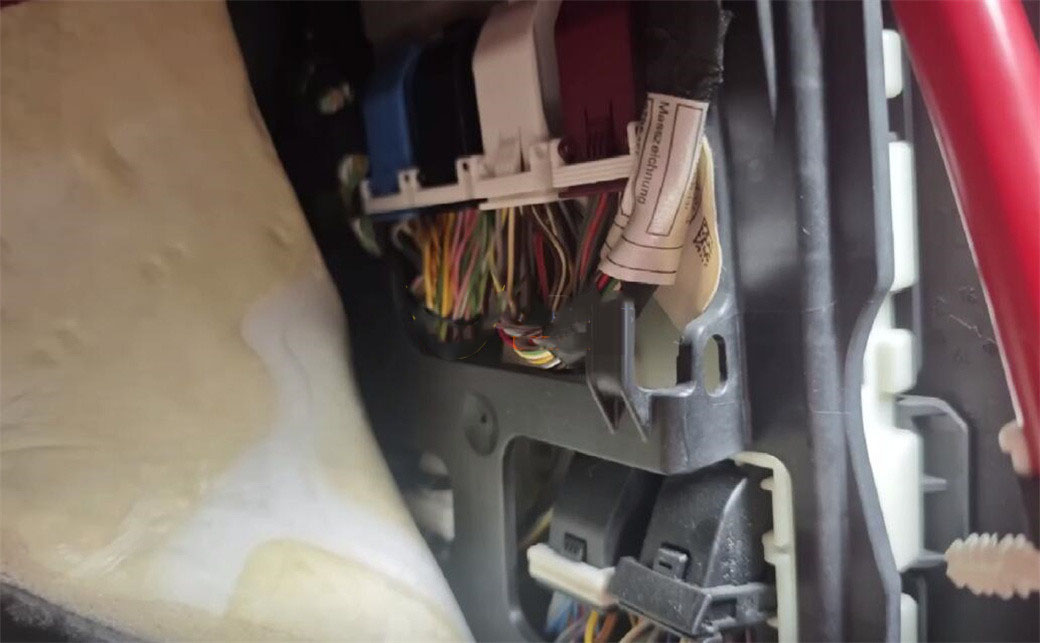

Снимите модуль BDC2 с автомобиля

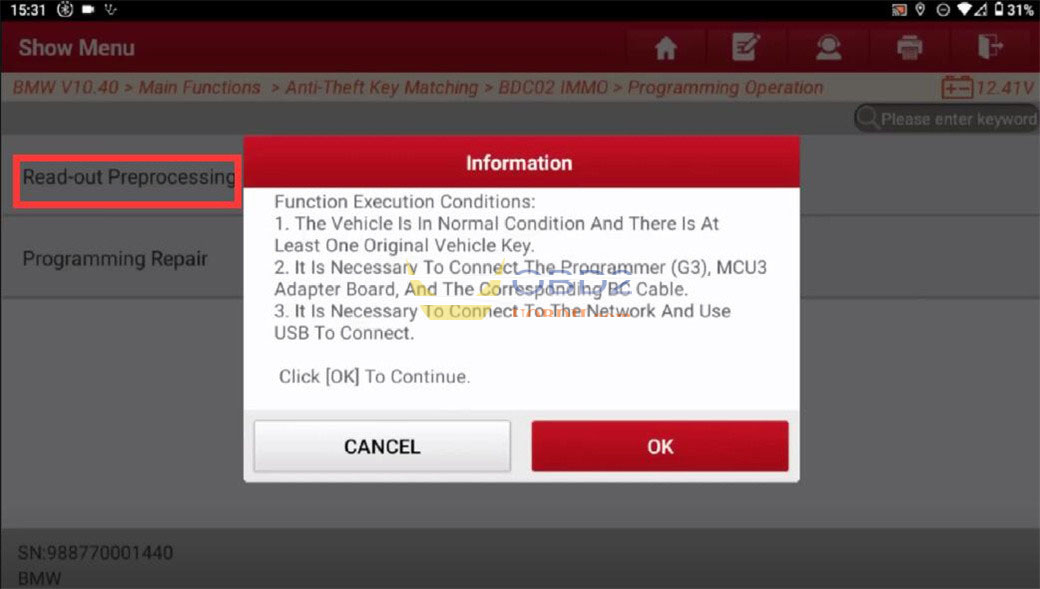

Выберите Операции программирования -> Предварительная обработка считывания
Обеспечьте следующую настройку:

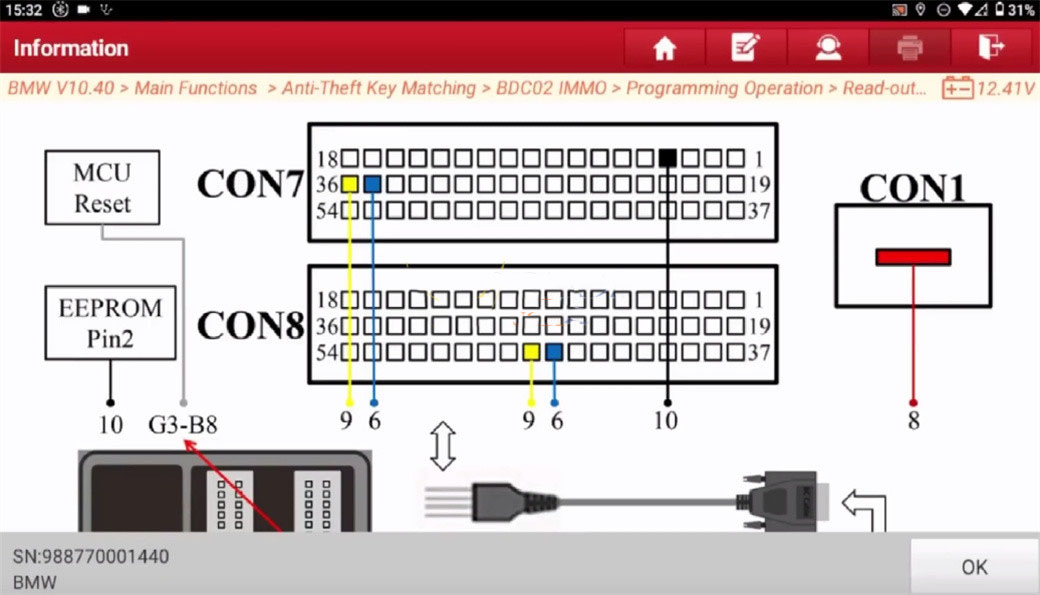

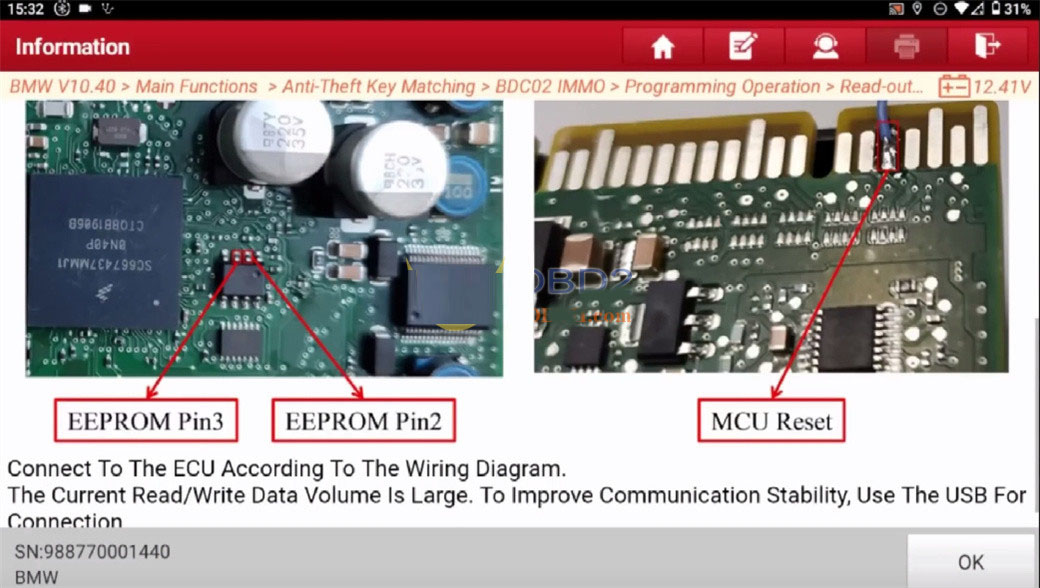

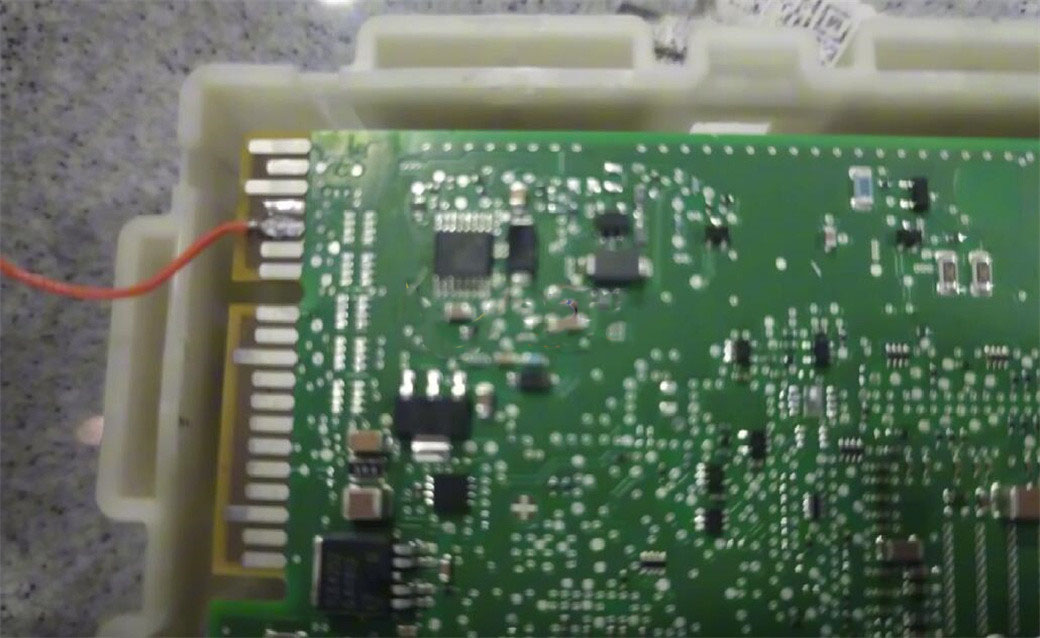

Точки подключения:

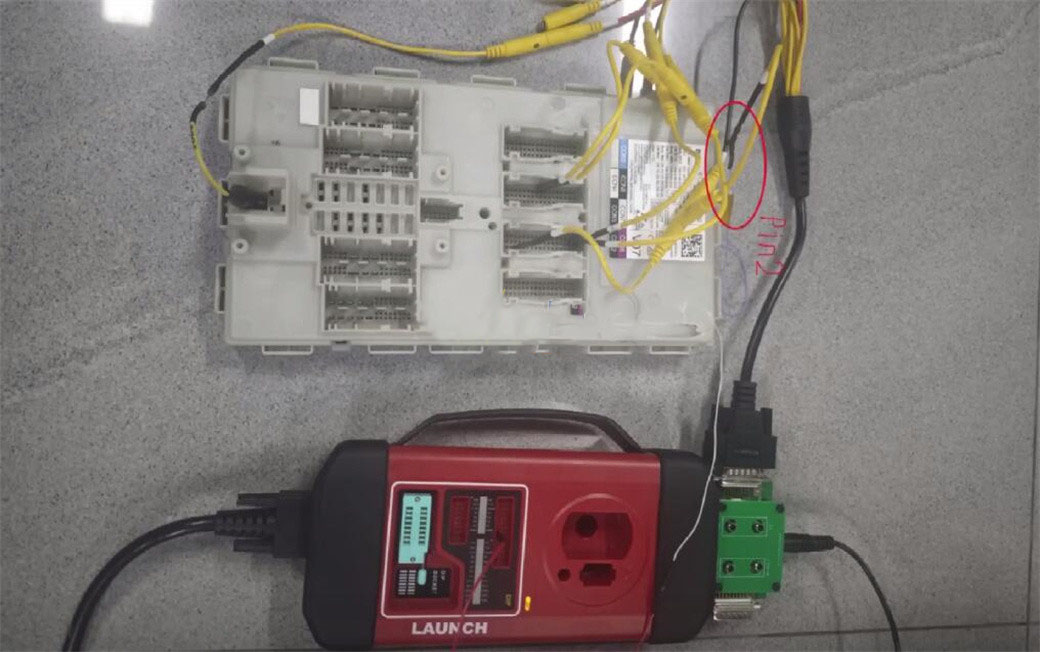

Подключите жгут проводов BC-кабеля к ЭБУ
Держите свободные провода подальше от ЭБУ во избежание повреждений
Подключите внешний источник питания 12V к адаптеру Launch X431 MCU3 (не превышайте 12V)
В случае сбоя во время операции:
Отключите питание 12V
Отсоедините подключения MCU RESET и EEPROM PIN2
Снова подключите питание 12V для повторной попытки
Если версия SWFL утеряна, используйте Восстановление программирования для восстановления
Резервное копирование и восстановление:

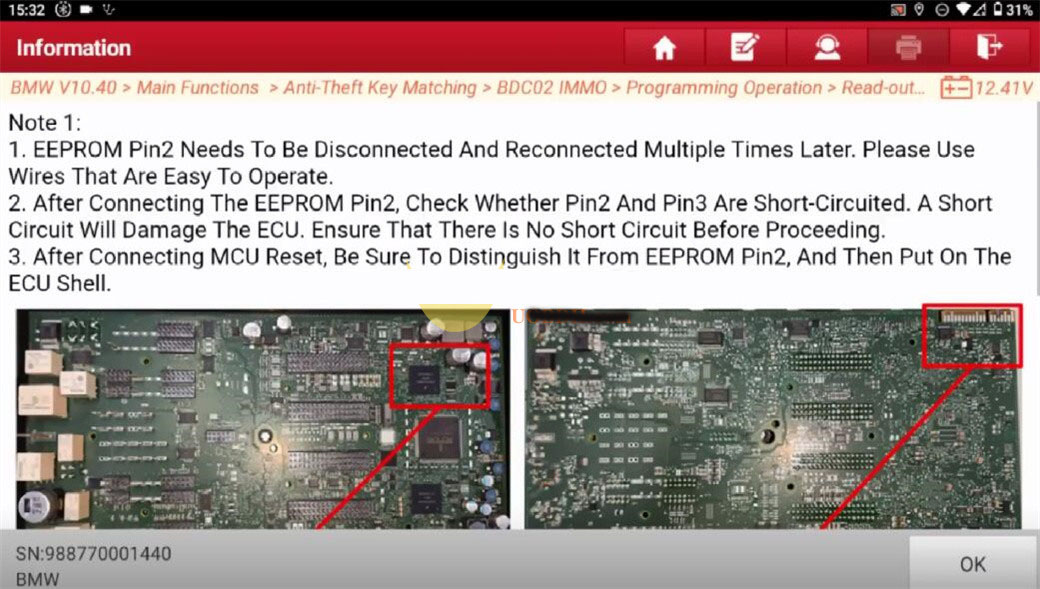

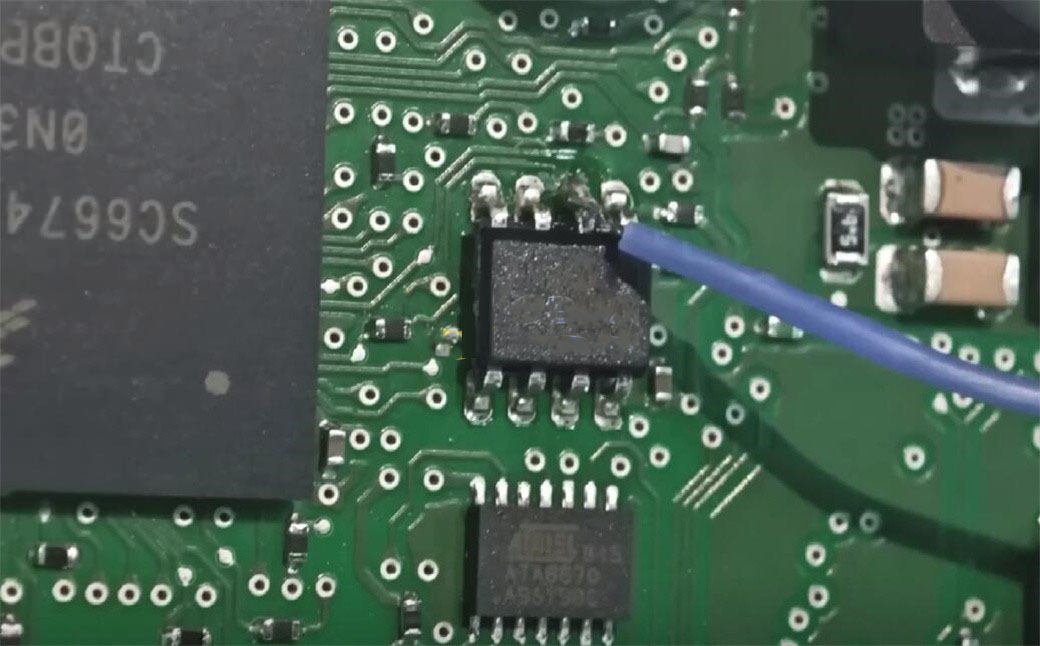

Отсоедините EEPROM PIN2 и массу жгута (GND), соблюдайте антистатическую защиту во время работы, касайтесь только изолированных частей.
Сохраните данные кодирования CAFD
Подсоедините EEPROM PIN2 и массу жгута (GND), соблюдайте антистатическую защиту во время работы, касайтесь только изолированных частей
Отсоедините EEPROM PIN2 и GND, как указано в инструкции
Примечание: ОБЯЗАТЕЛЬНО выполняйте каждую операцию отсоединения/подсоединения PIN2 и GND.
Считайте противоугонные данные и обновите ЭБУ

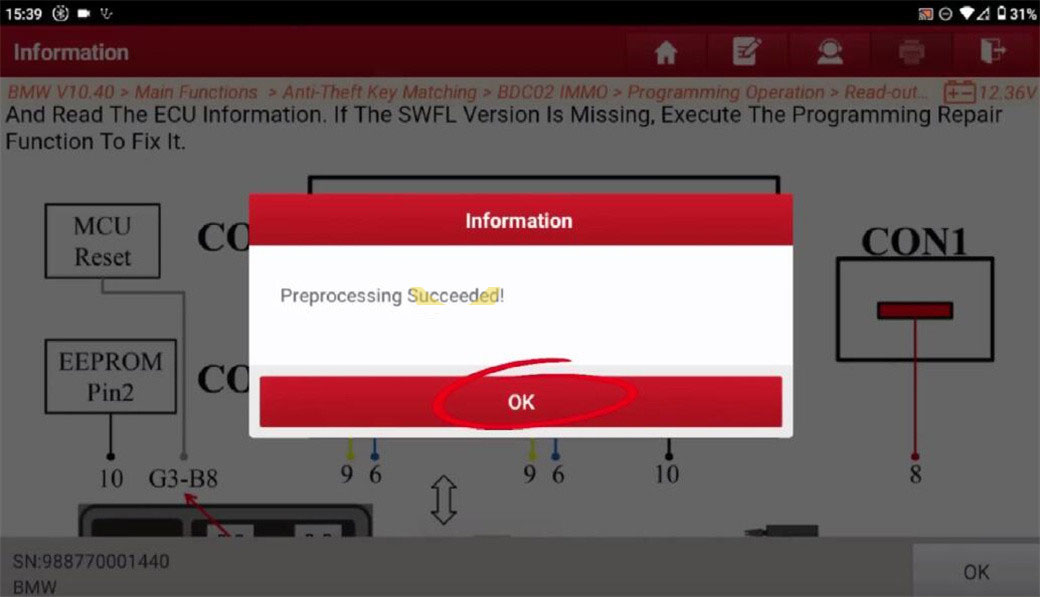

Предварительная обработка успешно завершена
Выберите оригинальное кодирование для возврата в BDC2

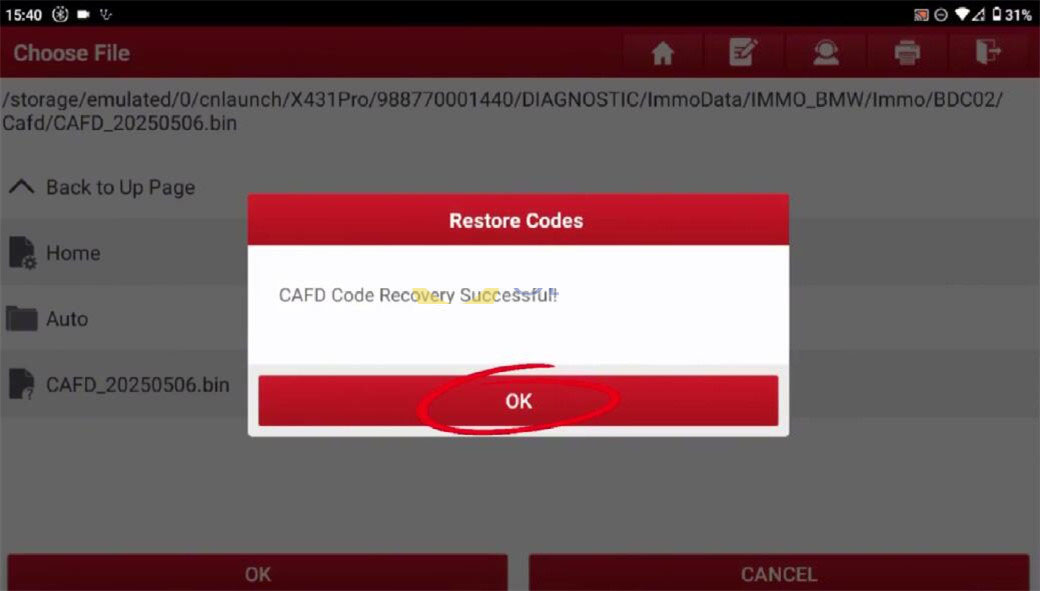

Восстановление кода CAFD успешно завершено
Шаг 5: Сгенерировать дилерский ключ
Отсоедините MCU Reset и X-Prog3 от B8
Считайте оригинальный ключ автомобиля и сгенерируйте дилерский ключ, затем установите модуль BDC2 обратно в автомобиль.
Можно также сначала установить модуль BDC2 обратно в автомобиль, а затем считать оригинальный ключ и сгенерировать новый ключ.
После установки модуля:
Проверьте отображение времени на центральной консоли
Убедитесь, что работает автоматическое складывание зеркал; при необходимости отрегулируйте вручную

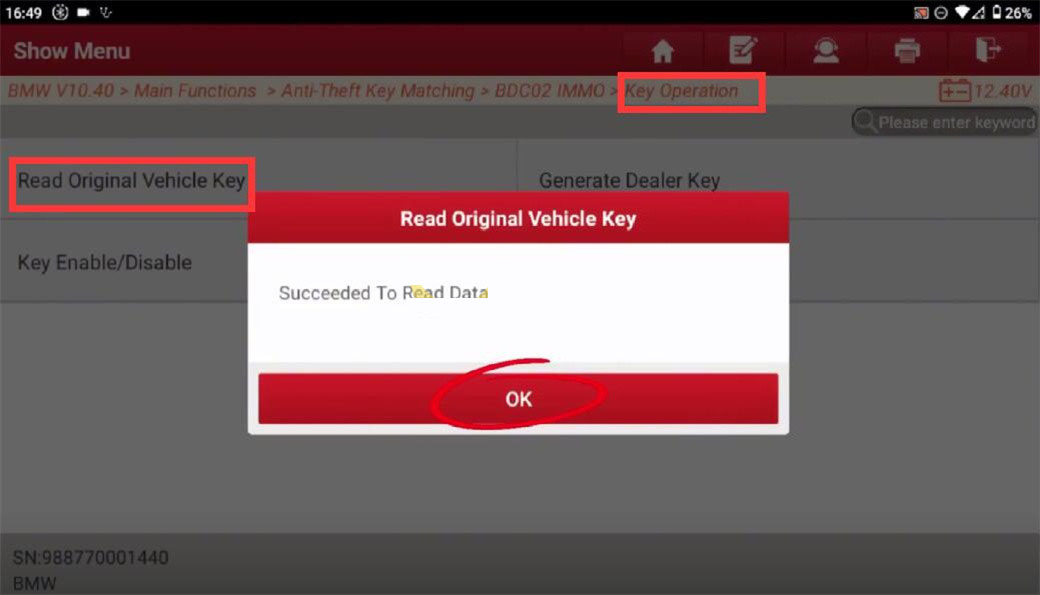

После этого выберите Операции с ключом → Считать оригинальный ключ автомобиля

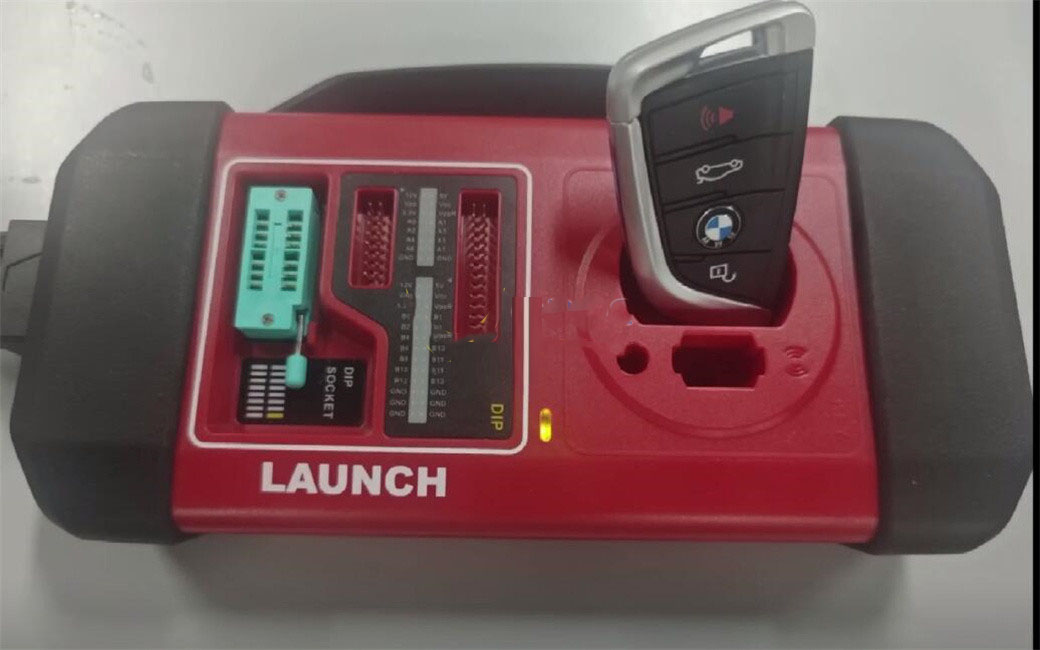

Поместите рабочий ключ в программатор ключей X-Prog3 для считывания информации.
Выберите «Сгенерировать дилерский ключ»
Выберите одну неиспользуемую позицию ключа
Поместите новый ключ в Launch X431 X-Prog3 для программирования

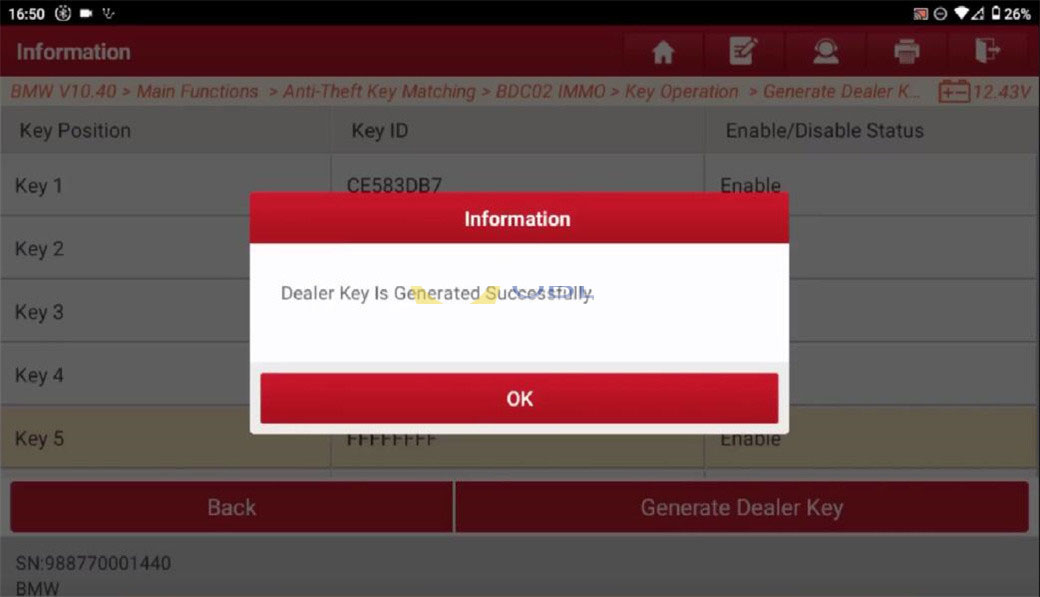

Подтвердите успешное создание дилерского ключа
Наконец, установите модуль BDC2 и используйте область аварийного считывания под рулевой колонкой для активации нового ключа
Заведите автомобиль и проверьте функциональность дистанционного управления
